| ชื่อแบรนด์: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| เลขรุ่น: | JF800 JF720 JF700 แบริ่งธรรมดาไร้สารตะกั่ว Bimetal |
| MOQ: | 800 Piece / Pieces (สั่งขั้นต่ำ) |
| ราคา: | $0.20 - $2.00 / Pieces ,Negotiable |
| เงื่อนไขการจ่ายเงิน: | TT ล่วงหน้า WESTERN UNION |
| ความสามารถในการจําหน่าย: | หล่อบูช bimetal จีนผู้ผลิตผู้จำหน่ายโรงงานขายส่งบูชหล่อลื่นตัวเองเมตริกบูชหล่อลื่นด้วยตัวเองตลับลูกป |

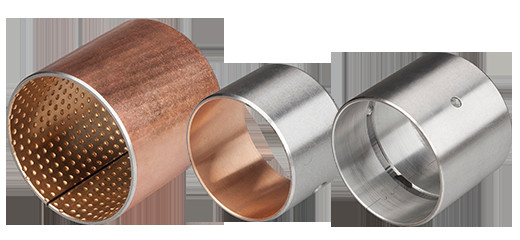

บุชแบริ่งไบเมทัลชุบดีบุกปกติที่ทำจากโลหะผสม CuPb10Sn10 หมายถึงบุชแบริ่งประเภทหนึ่งที่สร้างขึ้นโดยใช้วัสดุโลหะคู่ โดยเฉพาะโลหะผสม CuPb10Sn10โลหะผสมนี้ประกอบด้วยทองแดง (Cu) ตะกั่ว (Pb) และดีบุก (Sn) ในสัดส่วนที่กำหนด โดยมีปริมาณตะกั่ว 10% และดีบุก 10%การชุบดีบุกบนพื้นผิวของบุชแบริ่งเหล่านี้ช่วยเพิ่มความทนทานต่อการกัดกร่อนและการสึกหรอ ช่วยเพิ่มความทนทานและอายุการใช้งานยาวนาน
โลหะผสม CuPb10Sn10 มักถูกเลือกใช้สำหรับการใช้งานกับตลับลูกปืน เนื่องจากมีความสามารถในการขึ้นรูปได้ดีเยี่ยม ทนทานต่อการสึกหรอ และมีคุณสมบัติในการหล่อลื่นในตัวเองการออกแบบโลหะคู่ซึ่งโดยปกติจะประกอบด้วยแผ่นรองหลังที่เป็นเหล็กที่มีการหุ้มโลหะผสม CuPb10Sn10 ช่วยให้บุชแบริ่งทนทานต่อการรับน้ำหนักสูง และให้ประสิทธิภาพที่มั่นคงภายใต้สภาวะการทำงานที่มีความต้องการสูง
การชุบดีบุกบนพื้นผิวโลหะผสม CuPb10Sn10 ไม่เพียงเพิ่มความต้านทานการกัดกร่อน แต่ยังทำหน้าที่เป็นชั้นป้องกัน ลดโอกาสที่จะเกิดความเสียหายจากเศษซาก ความชื้น หรือสิ่งปนเปื้อนอื่นๆทำให้บุชแบริ่งเหมาะสำหรับใช้ในงานอุตสาหกรรมที่หลากหลาย รวมถึงยานยนต์ เครื่องจักร และเครื่องจักรกลหนัก
โดยสรุป บุชแบริ่ง Bimetal ชุบดีบุกปกติที่ทำจากโลหะผสม CuPb10Sn10 เป็นส่วนประกอบที่เชื่อถือได้และทนทาน ซึ่งให้ความต้านทานการสึกหรอและการกัดกร่อนที่ดีเยี่ยม ทำให้เหมาะสำหรับการใช้งานตลับลูกปืนที่มีความต้องการสูง
| รหัสโลหะผสม JF800 และรหัสระหว่างประเทศที่สอดคล้องกัน | |||
| รหัสสินค้า | รหัสโลหะผสม | ความแข็งของโลหะผสม | รหัสสากลที่สอดคล้องกัน |
| เจเอฟ800 | CuPb10Sn10 | 69-90 ฮบ | DIN-CuPb10Sn, SAE-797, JIS-LBC3, -SY, GLYCO-66, FEDERAL MOGUL-HF2, DAIDO-L10, ACL-F100 |
วัสดุเหล็ก+CuPb10Sn10,เหล็ก+CuPb24Sn4,เหล็ก+CuPb24Sn,เหล็ก+CuPb30 เหล็ก+CuPb10Sn10+กราไฟท์.คุณสามารถสั่งซื้อออนไลน์เพื่อการจัดส่งที่รวดเร็วและทันทีกรุณาโทรหาเราหรือส่งอีเมลถึงเราเกี่ยวกับบูชเพื่อช่วยในการเลือกผลิตภัณฑ์หรือค้นหาบูชบูชที่ไม่มีอยู่ในเว็บไซต์ของเราบูชบูชแคตตาล็อก (แคตตาล็อกตลับลูกปืนธรรมดา) แคตตาล็อกบูชบูชเหล็กเคลือบ Bimetal พร้อมซีรีส์บรอนซ์ - เมตริก [ยังมีอยู่ ในประเภทหน้าแปลน]
ตลับลูกปืน BIMETAL BUSHING VSB-800.pdf BIMETAL STEEL BRONZE SLEEVE BUSHES MANUFACTURER.pd...
ผู้ผลิตและส่งออกตลับลูกปืนและบูชโลหะหล่อ Bimetal, Trimetal และ Solid, ตลับลูกปืน Bimetal_SAE 797, SAE 799, SAE 783, SAE 48, SAE 49, ผู้ผลิตข้อมูลอ้างอิงและลักษณะวัสดุ การผลิตบูชปลอกแขน bimetal ที่กำหนดเอง, ซัพพลายเออร์ของบูชเหล็กบรอนซ์และตนเอง แบริ่งหล่อลื่นและแบริ่งหล่อลื่นตัวเองอื่น ๆเชี่ยวชาญด้านโซลูชั่นตลับลูกปืนธรรมดา www.bronzegleitlager.com คือผู้นำการจัดหาตลับลูกปืนโลหะคู่และตลับลูกปืนเลื่อน
เว็บไซต์ค้นหาซัพพลายเออร์ออนไลน์สำหรับผู้เชี่ยวชาญด้านการจัดซื้อ วิศวกร การจัดการโรงงานและสิ่งอำนวยความสะดวก และธุรกิจ...
บรอนซ์ตะกั่วที่หนุนด้วยเหล็ก:
DIN CuPb10Sn, SAE797, UNS C93700, เจ้าพ่อของรัฐบาลกลาง / Talho HF2, Glaclar SY,SAE792
CuPb24Sn4, SAE799, ไดโด L23, JIS-LBC6, GLYCO-68, ACL-F250, SAE794
โลหะผสมทองแดง-ตะกั่วเสริมด้วยเหล็ก: CuPb24Sn SAE-49, ACL-F780 CuPb30, SAE-48, JIS-KJ3
JF800 พุ่มไม้เหล็ก - บรอนซ์ของแบริ่ง Bimetallic พร้อมรูน้ำมันจีนแหล่งที่มาสำหรับบูชปั๊มและแบริ่ง Bimetal ขายออนไลน์ Bimtel แบริ่ง: BM JF600 JF650 JF700 JF720 คำอธิบาย
บุชชิ่ง Bimetallic ผลิตจากแถบเหล็กพร้อมวัสดุซับในโลหะผสมพื้นผิวที่เรียงรายไปด้วยโลหะผสมสามารถกลึงร่องน้ำมัน รู การเยื้องที่เกิดขึ้น ฯลฯ ตามการใช้งานที่แตกต่างกันเหมาะสำหรับงานที่มีการแกว่งและการหมุนด้วยความเร็วต่ำ
ความสามารถในการรับน้ำหนักของบูช BiMetal ของจีน VIIPLUS สามารถปรับปรุงได้ด้วยรูน้ำมัน ร่อง ฯลฯ ขึ้นอยู่กับสภาวะการหล่อลื่นในบางกรณี สามารถใช้ตลับลูกปืนแบบแห้งภายใต้สภาวะที่มีการหล่อลื่นได้
แบริ่ง Bimetallicเป็นเหล็กกลับเป็นเมทริกซ์, ทองแดงเผาพื้นผิว, โลหะผสมดีบุก, แบริ่งกลิ้งแบบรีด, วัสดุโลหะผสมมาตรฐานคือ:CuPb10Sn10, CuSn6Zn6Pb3, CuPb24Sn4, CuPn30, AlSn20Cu.
เนื่องจากแผ่นฐานทำจากเหล็กกล้าคาร์บอนต่ำ จึงรับประกันความแม่นยำในการตัดเส้นผ่านศูนย์กลางภายนอกของปลอกเพลานอกจากนี้ ไม่จำเป็นต้องขันสกรูหลังจากใส่ผลิตภัณฑ์เข้าไปในรูเบาะนั่งแล้วความพอดีของการรบกวนสามารถวางใจได้เพื่อป้องกันการเกิดวงกลมภายนอก
การเปลี่ยนแปลงองค์ประกอบทางเคมีของโลหะผสมบนพื้นผิวด้านในสามารถตอบสนองความต้องการของความดันแบริ่งที่แตกต่างกัน อุณหภูมิการบริการที่แตกต่างกัน และความเร็วในการเลื่อนที่แตกต่างกันร่องน้ำมันที่มีโครงสร้างแตกต่างกันได้รับการออกแบบสำหรับพื้นผิวเสียดสีในการผลิต และช่องน้ำมันสามารถตอบสนองความต้องการของวิธีการหยอดน้ำมันที่แตกต่างกันและป้องกันปรากฏการณ์การกัดเพลา
| หมายเลขชิ้นส่วน | ข้อมูลทางเทคนิค | |||||||||
| ปกเกล้าเจ้าอยู่หัว | เส้นผ่านศูนย์กลางที่กำหนด | ความหนาของผนัง s3 | ความกว้าง | เพลา-φ ดีเจ,h8 | ตัวเสื้อ φ DH H7 |
บุช-φ Di, Assในที่อยู่อาศัย H7 | ซีดีเคลียร์สินค้า | รูน้ำมัน φ | ||
| ดิ | ทำ | สูงสุด นาที |
บี | สูงสุด นาที |
สูงสุด นาที |
สูงสุด นาที |
สูงสุด นาที |
ดล | ||
| PM2015SY | 20 | 23 | 1.490 1.430 |
15 | 20.000 19.967 |
23.021 23.000 |
+0.161 +0.020 |
0.194 0.020 |
4 | |
| PM2025SY | 20 | 23 | 25 | |||||||
| PM2030SY | 20 | 23 | 30 | |||||||
| PM2215SY | 22 | 25 | 15 | 22.000 21.967 |
25.021 25.000 |
6 | ||||
| PM2220SY | 22 | 25 | 20 | |||||||
| PM2225SY | 22 | 25 | 25 | |||||||
| PM2230SY | 22 | 25 | 30 | |||||||
| PM2515SY | 25 | 28 | 15 | 25.000 24.967 |
28.021 28.000 |
|||||
| PM2520SY | 25 | 28 | 20 | |||||||
| PM2525SY | 25 | 28 | 25 | |||||||
| PM2530SY | 25 | 28 | 30 | |||||||
| PM2815SY | 28 | 32 | 1.980 1.920 |
15 | 28.000 27.967 |
32.025 32.000 |
+0.185 +0.040 |
0.218 0.040 |
||
| PM2820SY | 28 | 32 | 20 | |||||||
| PM2825SY | 28 | 32 | 25 | |||||||
| PM2830SY | 28 | 32 | 30 | |||||||
| PM3015SY | 30 | 34 | 15 | 30.000 29.967 |
34.025 34.000 |
|||||
| PM3020SY | 30 | 34 | 20 | |||||||
| PM3025SY | 30 | 34 | 25 | |||||||
| PM3030SY | 30 | 34 | 30 | |||||||
| PM3040SY | 30 | 34 | 40 | |||||||
| PM3230SY | 32 | 36 | 30 | 32.000 31.961 |
36.025 36.000 |
0.224 0.040 |
||||
| PM3240SY | 32 | 36 | 40 | |||||||
| PM3515SY | 35 | 39 | 15 | 35.000 34.961 |
39.025 39.000 |
|||||
| PM3520SY | 35 | 39 | 20 | |||||||
| PM3525SY | 35 | 39 | 25 | |||||||
| PM3530SY | 35 | 39 | 30 | |||||||
| PM3535SY | 35 | 39 | 35 | |||||||
| PM3540SY | 35 | 39 | 40 | |||||||
| PM3545SY | 35 | 39 | 45 | |||||||
| PM3550SY | 35 | 39 | 50 | |||||||
| PM4020SY | 40 | 44 | 20 | 40.000 39.961 |
44.025 44.000 |
8 | ||||
| PM4030SY | 40 | 44 | 30 | |||||||
| PM4040SY | 40 | 44 | 40 | |||||||
| PM4050SY | 40 | 44 | 50 | |||||||
| PM4060SY | 40 | 44 | 60 | |||||||
| PM4530SY | 45 | 50 | 2.460 2.400 |
30 | 45.000 44.961 |
50.025 50.000 |
+0.225 +0.080 |
0.264 0.080 |
||
| PM4540SY | 45 | 50 | 40 | |||||||
| PM4550SY | 45 | 50 | 50 | |||||||
| PM4560SY | 45 | 50 | 60 | |||||||
| PM5020SY | 50 | 55 | 20 | 50.000 49.961 |
55.030 55.000 |
+0.230 +0.080 |
0.269 0.080 |
|||
| PM5030SY | 50 | 55 | 30 | |||||||
| PM5040SY | 50 | 55 | 40 | |||||||
| PM5050SY | 50 | 55 | 50 | |||||||
| PM5060SY | 50 | 55 | 60 | |||||||
| PM5535SY | 55 | 60 | 35 | 55.000 54.954 |
60.030 60.000 |
0.276 0.080 |
||||
| PM5540SY | 55 | 60 | 40 | |||||||
| PM5555SY | 55 | 60 | 55 | |||||||
| PM5560SY | 55 | 60 | 60 | |||||||
| PM6030SY | 60 | 65 | 30 | 60.000 59.954 |
65.030 65.000 |
|||||
| PM6040SY | 60 | 65 | 40 | |||||||
| PM6060SY | 60 | 65 | 60 | |||||||
| PM6070SY | 60 | 65 | 70 | |||||||
| PM6540SY | 65 | 70 | 40 | 65.000 64.954 |
70.030 70.000 |
|||||
| PM6550SY | 65 | 70 | 50 | |||||||
| PM6560SY | 65 | 70 | 60 | |||||||
| PM6570SY | 65 | 70 | 70 | |||||||
| หมายเลขชิ้นส่วน | ข้อมูลทางเทคนิค | |||||||||
| ปกเกล้าเจ้าอยู่หัว | เส้นผ่านศูนย์กลางที่กำหนด | ความหนาของผนัง s3 | ความกว้าง | เพลา-φDj,h8 | ตัวเสื้อ φ DH H7 |
บุช-φ Di, Assในที่อยู่อาศัย H7 | บริษัท เคลียร์เรนซ์ จำกัด | รูน้ำมัน 0 | ||
| ง, | ทำ | สูงสุดนาที | บี | สูงสุดนาที | สูงสุดนาที | สูงสุดนาที | สูงสุดนาที | ดล | ||
| PM7030SY | 70 | 75 | 2.460 2.400 |
30 | 70.000 69.954 |
75.030 75.000 |
+0.230 +0.080 |
0.276 0.080 |
8 | |
| PM7040SY | 70 | 75 | 40 | |||||||
| PM7045SY | 70 | 75 | 45 | |||||||
| PM7050SY | 70 | 75 | 50 | |||||||
| PM7065SY | 70 | 75 | 65 | |||||||
| PM7080SY | 70 | 75 | 80 | |||||||
| PM7540SY | 75 | 80 | 40 | 75.000 74.954 |
80.030 80.000 |
+0.235 +0.080 |
0.281 0.080 |
9.5 | ||
| PM7560SY | 75 | 80 | 60 | |||||||
| PM7580SY | 75 | 80 | 80 | |||||||
| PM8040SY | 80 | 85 | 40 | 80.000 79.954 |
85.035 85.000 |
|||||
| PM8060SY | 80 | 85 | 60 | |||||||
| PM8075SY | 80 | 85 | 75 | |||||||
| PM8080SY | 80 | 85 | 80 | |||||||
| PM8560SY | 85 | 90 | 60 | 85.000 85.946 |
90.035 90.000 |
0.289 0.080 |
||||
| PM9040SY | 90 | 95 | 40 | 90.000 89.946 |
95.035 95.000 |
|||||
| PM9070SY | 90 | 95 | 70 | |||||||
| PM9090SY | 90 | 95 | 90 | |||||||
| PM10040SY | 100 | 105 | 40 | 100.000 99.946 |
105.035 105.000 |
|||||
| PM10050SY | 100 | 105 | 50 | |||||||
| PM10060SY | 100 | 105 | 60 | |||||||
| PM10080SY | 100 | 105 | 80 | |||||||
| PM10095SY | 100 | 105 | 95 | |||||||
| PM12050SY | 120 | 125 | 50 | 120.000 119.946 |
125.040 125.000 |
+0.240 +0.080 |
0.294 0.080 |
|||
| PM13560SY | 135 | 140 | 60 | 135.000 134.937 |
140.040 140.000 |
0.303 0.080 |
||||
| ปกเกล้าเจ้าอยู่หัว | ภายใน φ Dj สูงสุดนาที |
ภายนอก φ โด สูงสุดนาที |
ความหนา ST สูงสุดนาที |
รูโดเวล φ dd สูงสุดนาที |
พิทช์ วงกลม φ dP สูงสุดนาที |
ความลึกของช่อง ฮ่า สูงสุดนาที |
||||
| WC30SY | 32.00 น 32.25 |
54.00 53.75 |
1.45 1.41 |
4.125 4.375 |
43.12 42.88 |
0.95 1.20 |
||||
| WC35SY | 38.00 น 38.25 |
62.00 น 61.75 |
50.12 49.88 |
|||||||
| WC40SY | 42.00 น 42.25 |
66.00 น 65.75 |
54.12 53.88 |
|||||||
| WC45SY | 48.00 น 48.25 |
74.00 73.75 |
1.95 1.92 |
61.12 60.88 |
1.45 1.70 |
|||||
| WC50SY | 52.00 52.25 |
78.00 77.75 |
65.12 64.88 |
|||||||
ตลับลูกปืนเลื่อนแบบแห้ง ()
เหล็ก + ผงทองแดง + CuPb24Sn4 และหรืออื่น ๆ
CuPb24Sn4ตลับลูกปืนกาบหรือหน้าแปลนแบบหล่อลื่นในตัว (ไม่ต้องบำรุงรักษา) แหวนรองและแถบกันรุน เปลือกเหล็กกล้าคาร์บอนพร้อมชั้นทองแดงเผาผนึกที่เต็มไปด้วยCuPb24Sn4
การใช้งานของโลหะคู่ต้องได้รับการออกแบบให้มีสภาวะการหล่อลื่นด้วยน้ำมัน เหมาะสำหรับการหมุนที่โหลดสูงและความเร็วต่ำ การเคลื่อนที่แบบสวิง ปัจจุบันมีการใช้กันอย่างแพร่หลายในสะพานสมดุลของรถยนต์ รูเบาะนั่งของแผ่นสปริง รองเท้าเบรก สนับมือพวงมาลัย การเคลื่อนไหว ก้านสูบ, ชิ้นส่วนเลื่อนเจาะ, รองรับรถปราบดิน, ล้อขับหนัก, กล่องเกียร์, ปั้มน้ำมัน, กระบอกสูบ, เครื่องยนต์, คลัตช์และอื่น ๆ นอกจากนี้ยังใช้กันอย่างแพร่หลายในเครื่องจักรทำเหมือง, เทอร์โบ - รถยนต์, เครื่องจักรก่อสร้าง, เครื่องจักรกลการเกษตร, เครื่องจักรรีดเหล็กและ เร็วๆ นี้.
เหล็กกล้าคาร์บอน + ผงทองแดง
มีรูปแบบตลับลูกปืนในขนาดมาตรฐาน
· บุชชิ่งทรงกระบอก
· พุ่มไม้มีหน้าแปลน
· แหวนรองแทง
· แหวนรองหน้าแปลน
· แผ่นเลื่อน
ชิ้นส่วนมีจำหน่ายในขนาดมาตรฐานสำหรับผลิตภัณฑ์ตลับลูกปืนหลายประเภทโดยมีขนาดพื้นฐาน (เส้นผ่านศูนย์กลางภายใน เส้นผ่านศูนย์กลางภายนอก ความยาว ฯลฯ) ตามมาตรฐานสากลตลับลูกปืนพิเศษพร้อมฟังก์ชันเพิ่มเติมสามารถผลิตได้ตามข้อกำหนดและความต้องการของลูกค้า
เริ่มโครงการของคุณด้วยวิศวกรแอปพลิเคชันบุชชิ่งไบเมทัล
ผลิตภัณฑ์ viiplus ถูกนำมาใช้กันอย่างแพร่หลายในทุกสาขาอุตสาหกรรม
ใช้กันอย่างแพร่หลายในอุตสาหกรรมไฮดรอลิกและนิวแมติก, อุตสาหกรรมเครื่องมือเครื่องจักรปลอม, อุตสาหกรรมเครื่องจักรพลาสติก, เครื่องจักรการยกและการจัดการ, เครื่องจักรพอร์ต, สำนักงาน, เครื่องจักรออกกำลังกาย, เครื่องจักรสิ่งทอ, บรรจุภัณฑ์อาหาร, เครื่องจักรบรรจุ, เครื่องจักรเคมี, การพิมพ์และบรรจุภัณฑ์, เครื่องจักรทำกระดาษ, รถยนต์, รถไฟ, รถจักรไอน้ำ, อุตสาหกรรมการต่อเรือ, เครื่องอัด, เครื่องจักรโลหะ, เครื่องจักรก่อสร้าง ฯลฯ
