ชื่อแบรนด์: | bimetal SAE-797 SAE 48 SAE-799 bushings |
เลขรุ่น: | SY บุช - ขนาดเมตริก |
MOQ: | ต่อรองได้ |
ราคา: | โปร่ง |
เงื่อนไขการจ่ายเงิน: | ที/ที |
ความสามารถในการจําหน่าย: | หล่อ bimetal บูช จีน ผู้ผลิต ผู้จำหน่าย โรงงาน ขายส่ง เมตริกตนเองหล่อลื่นบูช บูชหล่อลื่นตนเอง แบริ่ง |

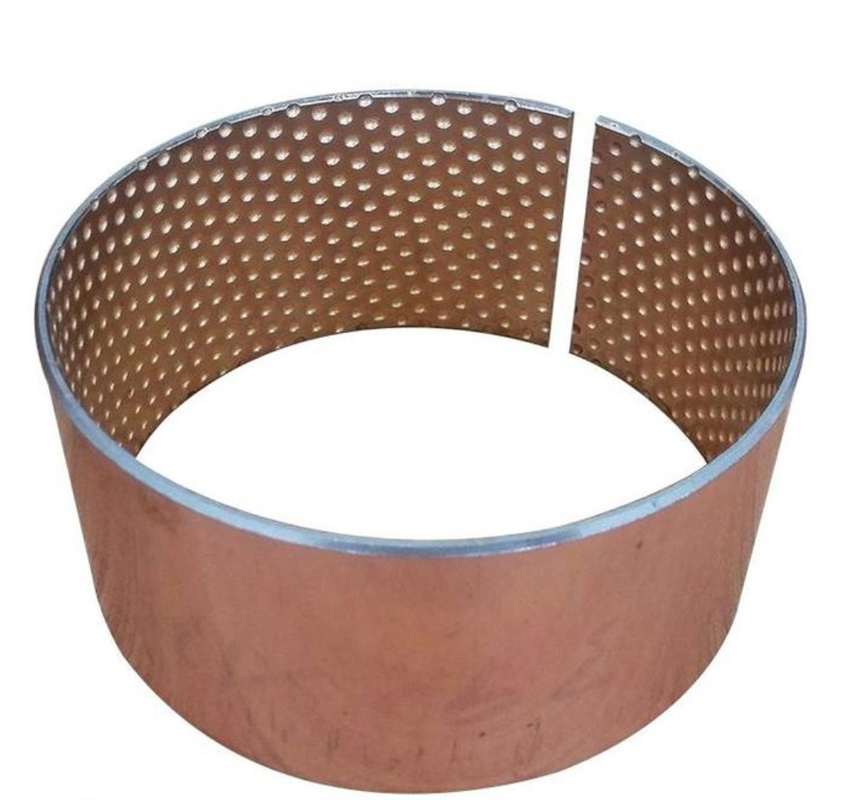

บูชลูกปืนไบเมทัลที่ต้านทานการสึกหรอและปราศจากสารตะกั่วสำหรับรถยนต์เป็นส่วนประกอบเฉพาะทางที่ออกแบบมาเพื่อให้มีความทนทานและประสิทธิภาพที่เหนือกว่าในการใช้งานยานยนต์ บูชเหล่านี้สร้างขึ้นโดยใช้วัสดุไบเมทัลที่ผสมผสานความต้านทานการสึกหรอและความแข็งแรงของโลหะชนิดหนึ่งเข้ากับคุณสมบัติในการหล่อลื่นและลดแรงเสียดทานของอีกชนิดหนึ่ง ทั้งหมดนี้โดยไม่ต้องใช้ตะกั่ว
วัสดุไบเมทัลที่ใช้ในบูชเหล่านี้ได้รับการคัดเลือกมาอย่างพิถีพิถันเพื่อมอบประสิทธิภาพสูงสุดในสภาพแวดล้อมยานยนต์ โดยผสมผสานความแข็งและความทนทานของโลหะที่มีความแข็งแรงสูงเข้ากับคุณสมบัติการหล่อลื่นของโลหะผสมที่อ่อนกว่า องค์ประกอบที่เป็นเอกลักษณ์นี้ช่วยให้มั่นใจได้ว่าบูชจะทนต่อแรงกดและความเร็วสูงที่พบในการใช้งานยานยนต์ได้ ขณะเดียวกันก็ลดแรงเสียดทานและการสึกหรอ
การออกแบบบูชเหล่านี้ให้ปราศจากสารตะกั่วถือเป็นปัจจัยสำคัญที่ช่วยให้บูชเป็นมิตรต่อสิ่งแวดล้อม ตะกั่วเป็นวัสดุอันตรายที่อาจก่อให้เกิดความเสี่ยงต่อสุขภาพและปัญหาสิ่งแวดล้อม การกำจัดสารตะกั่วออกจากองค์ประกอบของวัสดุทำให้บูชเหล่านี้ช่วยลดผลกระทบต่อสิ่งแวดล้อมจากการผลิตและการใช้งานยานยนต์
ความต้านทานการสึกหรอที่สูงของบูชลูกปืนไบเมทัลเหล่านี้ทำให้มั่นใจได้ว่าบูชลูกปืนจะรักษาประสิทธิภาพการทำงานได้ตลอดระยะเวลาการใช้งานที่ยาวนาน ความทนทานนี้มีความสำคัญอย่างยิ่งในการใช้งานยานยนต์ ซึ่งชิ้นส่วนต่างๆ จะต้องสึกหรออย่างต่อเนื่องจากปัจจัยต่างๆ เช่น การสั่นสะเทือน อุณหภูมิสูง และแรงเสียดทาน
โดยสรุป บูชลูกปืนไบเมทัลแบบไร้สารตะกั่วที่ต้านทานการสึกหรอสำหรับรถยนต์ได้รับการออกแบบมาเพื่อให้มีความทนทาน ประสิทธิภาพการทำงาน และเป็นมิตรต่อสิ่งแวดล้อมในการใช้งานยานยนต์ วัสดุที่มีเอกลักษณ์เฉพาะและการออกแบบที่ปราศจากสารตะกั่วทำให้บูชลูกปืนไบเมทัลเป็นตัวเลือกที่ยอดเยี่ยมสำหรับระบบยานยนต์ต่างๆ ช่วยเพิ่มความน่าเชื่อถือและประสิทธิภาพโดยรวมของรถยนต์
ตลับลูกปืนบูชไบเมทัล
Sn 9ถึง11%
ตะกั่ว 9 ถึง 11%
คำเตือน
เหล็กหลัง1010
ความยาว 1000มม.*ความกว้าง 200* ความหนา 2.5มม.
ความยาว 1000มม.*ความกว้าง 200* ความหนา 2.0มม.
ความยาว 1000มม.*ความกว้าง 200* ความหนา 1.5มม.
ความยาว 500มม.*ความกว้าง 200* ความหนา 2.5มม.
ความยาว 500มม.*ความกว้าง 200* ความหนา 2.0มม.
ความยาว 500มม.*ความกว้าง 200* ความหนา 1.5มม.
เหล็กกล้าคาร์บอน+โลหะผสมสองชนิด+ทองแดง
บี (มม.) | ระยะห่างสูงสุด (มม.) | ระยะห่างขั้นต่ำ (มม.) | ได (มม.) | ไดอะแม็กซ์ H7 (มม.) | Di,a นาที ใน H7 (มม.) | โด (มม.) | ที่อยู่อาศัย | หมายเลขชิ้นส่วน | เพลา | เดซิลิตร (มม.) | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
PM6560SY
|
60
|
0,276
|
0,08
|
65
|
65,23
|
65,08
|
70
|
เอช7
|
PM6560SY
|
เอช8
|
8
|
|
PM8060SY
|
60
|
0,281
|
0,08
|
80
|
80,235
|
80,08
|
85
|
เอช7
|
PM8060SY
|
เอช8
|
9,5
|
|
PM2525SY
|
25
|
0,194
|
0,02
|
25
|
25,161
|
25,02
|
28
|
เอช7
|
PM2525SY
|
เอช8
|
6
|
|
PM2820SY
|
20
|
0,218
|
0,04
|
28
|
28,185
|
28,04
|
32
|
เอช7
|
PM2820SY
|
เอช8
|
6
|
|
PM13560SY
|
60
|
0,303
|
0,08
|
135
|
120,24
|
135,08
|
140
|
เอช7
|
PM13560SY
|
เอช8
|
9,5
|
|
PM4550SY
|
50
|
0,264
|
0,08
|
45
|
45,225
|
45,08
|
50
|
เอช7
|
PM4550SY
|
เอช8
|
8
|
|
PM5050SY
|
50
|
0,269
|
0,08
|
50
|
50,23
|
50,08
|
55
|
เอช7
|
PM5050SY
|
เอช8
|
8
|
|
PM7580SY
|
80
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
เอช7
|
PM7580SY
|
เอช8
|
9,5
|
|
PM7540SY
|
40
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
เอช7
|
PM7540SY
|
เอช8
|
9,5
|
|
PM3240SY
|
40
|
0,224
|
0,04
|
32
|
32,185
|
32,04
|
36
|
เอช7
|
PM3240SY
|
เอช8
|
6
|
|
PM8040SY
|
40
|
0,281
|
0,08
|
80
|
80,235
|
80,08
|
85
|
เอช7
|
PM8040SY
|
เอช8
|
9,5
|
|
PM2815SY
|
15
|
0,218
|
0,04
|
28
|
28,185
|
28,04
|
32
|
เอช7
|
PM2815SY
|
เอช8
|
6
|
|
PM3230SY
|
30
|
0,224
|
0,04
|
32
|
32,185
|
32,04
|
36
|
เอช7
|
PM3230SY
|
เอช8
|
6
|
|
PM7040SY
|
40
|
0,276
|
0,08
|
70
|
70,23
|
70,08
|
75
|
เอช7
|
PM7040SY
|
เอช8
|
8
|
|
PM6040SY
|
40
|
0,276
|
0,08
|
60
|
60,23
|
60,08
|
65
|
เอช7
|
PM6040SY
|
เอช8
|
8
|
|
PM4020SY
|
20
|
0,224
|
0,04
|
40
|
40,185
|
40,04
|
44
|
เอช7
|
PM4020SY
|
เอช8
|
8
|
|
PM2220SY
|
20
|
0,194
|
0,02
|
22
|
22,161
|
22,02
|
25
|
เอช7
|
PM2220SY
|
เอช8
|
6
|
|
PM4050SY
|
50
|
0,224
|
0,04
|
40
|
40,185
|
40,04
|
44
|
เอช7
|
PM4050SY
|
เอช8
|
8
|
ตลับลูกปืนไบเมทัลด้วยแผ่นหลังเหล็กและแผ่นเคลือบบรอนซ์ตะกั่ว สำหรับการใช้งานหล่อลื่นด้วยชั้นเลื่อนแบบเรียบ
เหมาะสำหรับการหล่อลื่นด้วยน้ำมันและจารบี
ตลับลูกปืนบรอนซ์
ตลับลูกปืนเผาผนึก
แหวนเหล็ก.
ของเราตลับลูกปืนหล่อลื่นตัวเองที่ให้ไว้บนแชสซีของกลไกการเดิน ส่วนประกอบของตัวเครื่อง และส่วนประกอบไฮดรอลิก รวมถึงการหล่อลื่นแบบไบเมทัลลิกของตลับลูกปืนกลิ้ง-ตลับลูกปืนโลหะหล่อลื่นด้วยตนเองและตลับลูกปืนพลาสติกหล่อลื่นตัวเอง-
ตลับลูกปืนเหล่านี้มีวัสดุภายใต้การรับน้ำหนักสูง ทนทานต่อการสึกหรอและป้องกันฝุ่นได้ดีเยี่ยม และเทคโนโลยีของตลับลูกปืนหล่อลื่นตัวเองช่วยให้มากรอบการบำรุงรักษาที่ยาวนานขึ้น ปรับปรุงการใช้งานอุปกรณ์ ลดต้นทุนการบำรุงรักษา-
VIIPLUS CHINA นำเสนอบูชปลอกหุ้มที่หลากหลายเพื่อตอบสนองความต้องการทางวิศวกรรมพื้นผิวที่เข้มงวดที่สุดของโลก
เราผลิตบูชโลหะ-โพลีเมอร์ บูชที่ออกแบบขึ้นเอง บูชสแตนเลส 316 หรือ 304 คอมโพสิตเสริมไฟเบอร์ ตลับลูกปืนโลหะและไบเมทัล และการเคลือบโพลีเมอร์ พร้อมชุดรองรับ บล็อกบูช และแผ่นรับแรงขับหลากหลายประเภท เยี่ยมชม tstar.com ออนไลน์ของเรา
PDF ทางเทคนิคตลับลูกปืนแบบเรียบและตลับลูกปืนปลอกแบบไบเมทัล ผลิตใน...
ข้อมูลทางเทคนิค | |||||||
ข้อมูล | บูชโลหะแบบไบเมทัล | ||||||
SAE-797 | SAE-799 | ดิน17670 | บีเอสพีบี1 | คิวบ์สโนว์6(2.1020) | SAE-783 | ||
คิวพีบี10สโนว์ | คิวพีบี24สโนว์ | คิวพีบี6สโนว์6แซดเอ็น3 | คิวซีน10 | ทองแดง Sn6.5P | อัลสนิน20คู | ||
วัสดุ | เหล็ก+ | เหล็ก+ | เหล็ก+ | เหล็ก+ | เหล็ก+ | เหล็ก+ | |
คิวพีบี10สโนว์ | คิวพีบี24สโนว์ | คิวพีบี6สโนว์6แซดเอ็น3 | คิวซีน10 | ทองแดง Sn6.5P | อัลสนิน20คู | ||
ความแข็งของชั้นโลหะผสม HB | 80~120 | 45~70 | 70~100 | 70~100 | 70~100 | 30~40 | |
โหลดแบบไดนามิกสูงสุด PN/mm² | 150 | 130 | 130 | 130 | 130 | 100 | |
ความเร็วสูงสุด V m/s | การหล่อลื่นด้วยจารบี | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
ขีดจำกัด PV สูงสุด N/mm²·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
ค่าสัมประสิทธิ์แรงเสียดทาน u | 0.05~0.10 | 0.05~0.15 | 0.05~0.15 | 0.05~0.15 | 0.05~0.15 | - | |
ความเร็วสูงสุด V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
ขีดจำกัด PV สูงสุด N/mm²·m/s | การหล่อลื่นด้วยน้ำมัน | 10 | 10 | 10 | 10 | 10 | 8 |
ค่าสัมประสิทธิ์แรงเสียดทาน u | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.05~0.02 | |
อุณหภูมิการทำงานสูงสุด ℃ | การหล่อลื่นด้วยจารบี | 150 | 150 | 150 | 150 | 150 | 150 |
การหล่อลื่นด้วยน้ำมัน | 250 | 250 | 250 | 250 | 250 | 250 | |
การนำความร้อน W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น | 18×10-6/กก.﹣¹ | 19×10-6/กก.﹣¹ | 18×10-6/กก.﹣¹ | 18×10-6/กก.﹣¹ | 19×10-6/กก.﹣¹ | 18×10-6/กก.﹣¹ | |
จับคู่แกน | ความแข็ง HRC | ≥53 | ≥45 | ≥53 | ≥53 | ≥53 | ≥270 |
ความหยาบ รา | 0.32~0.63 | 0.32~0.63 | 0.16~0.63 | 0.32~0.63 | 0.16~0.63 | 0.16~0.6 |
— การบินและอวกาศ
— ยานยนต์
- ทางอุตสาหกรรม
— การเกษตร
- การก่อสร้าง
- น้ำมันและก๊าซ
- พลังงาน
— พลังของไหล
ข้อดีของบูชไบเมทัล
แรงเสียดทานต่ำ ทนทานต่อการสึกหรอสูง
ค่าสัมประสิทธิ์แรงเสียดทานต่ำช่วยขจัด
ความต้องการการหล่อลื่นพร้อมลดการสึกหรอ
และยืดอายุการใช้งาน
บำรุงรักษาฟรี
เหมาะสำหรับการใช้งานที่ต้องใช้งานยาวนาน
ชีวิตโดยไม่ต้องบำรุงรักษาหรือใช้งานตามปกติ
สภาวะที่มีการหล่อลื่นเพียงเล็กน้อยหรือแทบไม่มีการหล่อลื่นเลย
ลดต้นทุนเพลาโดยไม่ต้อง
ต้นทุนระบบต่ำลง
สำหรับการชุบแข็งและการกลึงเส้นทางจารบี
โครงสร้างชิ้นเดียวกะทัดรัดให้
ประหยัดพื้นที่และน้ำหนักและทำให้เรียบง่ายขึ้น
การประกอบ.
ด้านสิ่งแวดล้อม
โซลูชันไร้ไขมันและไร้สารตะกั่วเป็นไปตาม
ด้วยมาตรการด้านสิ่งแวดล้อมที่เข้มงวดมากขึ้น
กฎระเบียบต่างๆ เช่น คำสั่ง RoHS สำหรับ
อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์
บูชไบเมทัลสำหรับการแข่งขันราคา-บูชไบเมทัลมาตรฐาน SAE-797 คุณภาพสูงทำจากเหล็กและผ่านการเผาผนึกด้วย คิวพีบี10สโนว์ หรือ CuSn6Zn6Pb3 เป็นชั้นซับใน บูชไบเมทัลชนิดที่แข็งแกร่งที่สุดและถูกนำไปใช้งานอย่างแพร่หลายในหลากหลายสาขา
ประเภทนี้มีประสิทธิภาพที่ดีที่สุดภายในช่วงของบูชโครงสร้างโลหะผสม Cu-Pb ดังนั้นจึงมีการใช้งานที่กว้างขวางและส่วนใหญ่เหมาะสำหรับที่ที่มีความเร็วปานกลางและแรงกระแทกสูง เป็นต้น
ผู้เชี่ยวชาญด้านตลับลูกปืนไบเมทัลพร้อมการออกแบบขนาดการผลิตวัสดุที่กำหนดเอง
VIIPLUS ได้พิสูจน์ให้เห็นถึงประสบการณ์อันกว้างขวางและความรู้ทางเทคนิคในด้านการผลิตและการตลาดของบูชและชุดขับเคลื่อนตลับลูกปืนไบเมทัล รับประโยชน์จากผู้เชี่ยวชาญที่มองหาโซลูชันตลับลูกปืนเลื่อนที่สมบูรณ์แบบสำหรับคุณ ซึ่งออกแบบมาสำหรับการใช้งานพิเศษของคุณ
CuPb10Sn10 มีปริมาณตะกั่วสูงกว่า ทำให้มีข้อได้เปรียบที่ดีกว่าสำหรับความเร็วรอบที่สูงขึ้น นอกจากนี้ ชั้นเลื่อนแบบไบเมทัลยังมีช่องหล่อลื่นที่เหมาะสำหรับการหล่อลื่นด้วยน้ำมันด้วย จึงทำให้วัสดุบูชนี้ทำงานด้วยความเร็วรอบที่สูงขึ้นมาก
ข้อมูลจำเพาะสำหรับโลหะผสมทองแดงสองชนิด: | ||||
ประเภทวัสดุ | ข้อมูลจำเพาะของโลหะผสมบรอนซ์ | ความแข็งของโลหะผสมทองแดง HB | โหลดแบบไดนามิกสูงสุดที่อนุญาต | อุณหภูมิสูงสุด °C |
ไบเมทัล-800 | CuPb10Sn10 หรือ CuSn6Zn6Pb3 | 70~100 | 65 | 260 |
ไบเมทัล-720 | คิวพีบี24สโนว์ | 45~70 | 38 | 200 |
ไบเมทัล-700 | คิวพีบี30 | 30~45 | 25 | 170 |
ไบเมทัล-20 | อัลสนิน20คู | 30~40 | 30 | 150 |
ไบเมทัล-930 | ซิลิกอน6.5P0.1 | 60-90 | 65 | 200 |
ติดต่อตัวแทนฝ่ายขายจีนของคุณสำหรับ
การเลือกผลิตภัณฑ์และความช่วยเหลือด้านการออกแบบ
หากต้องการเรียนรู้เพิ่มเติม โปรดไปที่: https://www.viiplus.com
