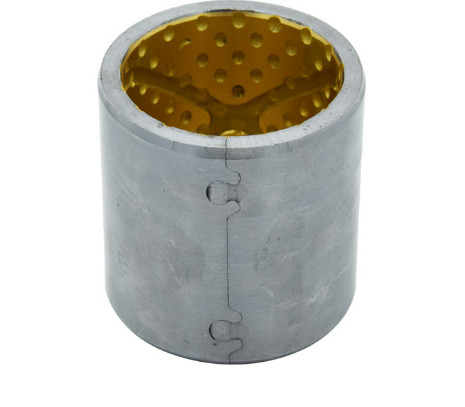

ตลับลูกปืนไบเมทัลคอมโพสิตแบบห่อหุ้ม ซึ่งมีแผ่นรองหลังเป็นเหล็กเคลือบทองแดงหรือดีบุก และบุด้วยทองสัมฤทธิ์ CuPb10Sn10 หรือ CuSn6Zn6P ให้ประสิทธิภาพและความทนทานเป็นพิเศษในการใช้งานทางอุตสาหกรรมที่หลากหลาย
แผ่นรองหลังเหล็กให้ความแข็งแรงและเสถียรภาพของมิติ ในขณะที่การเคลือบทองแดงหรือดีบุกช่วยเพิ่มความทนทานต่อการกัดกร่อนและการยึดเกาะระหว่างแผ่นรองหลังและซับในทองสัมฤทธิ์ ตัวซับในทองสัมฤทธิ์เอง ซึ่งมี CuPb10Sn10 หรือ CuSn6Zn6P ให้ความทนทานต่อการสึกหรอที่เหนือกว่า ความสามารถในการรับน้ำหนักสูง และคุณสมบัติการเลื่อนที่ดีเยี่ยม
ทองสัมฤทธิ์ CuPb10Sn10 เป็นโลหะผสมตะกั่ว-ดีบุกที่มีความสามารถในการตัดเฉือนได้ดี มีความเหนียวสูง และมีคุณสมบัติการเลื่อนที่ดีเยี่ยม ใช้กันอย่างแพร่หลายในการใช้งานที่ต้องการความทนทานต่อการสึกหรอและความสามารถในการรับน้ำหนักสูง
ในทางกลับกัน ทองสัมฤทธิ์ CuSn6Zn6P เป็นโลหะผสมดีบุกที่มีฟอสฟอรัสซึ่งให้ความแข็งแรง ความแข็ง และความทนทานต่อการสึกหรอเป็นพิเศษ เหมาะสำหรับการใช้งานที่ต้องการทั้งความสามารถในการรับน้ำหนักสูงและความทนทานต่อการกัดกร่อนที่ดี
โครงสร้างคอมโพสิตแบบห่อหุ้มของตลับลูกปืนไบเมทัลเหล่านี้ช่วยให้ติดตั้งและเปลี่ยนได้ง่าย ในขณะเดียวกันก็ให้พันธะที่ปลอดภัยและเชื่อถือได้ระหว่างแผ่นรองหลังเหล็กและซับในทองสัมฤทธิ์ การผสมผสานของวัสดุและเทคนิคการก่อสร้างนี้ส่งผลให้ตลับลูกปืนเหมาะสำหรับการใช้งานทางอุตสาหกรรมที่หลากหลาย รวมถึงเครื่องจักรกลหนัก ชิ้นส่วนยานยนต์ และสภาพแวดล้อมที่ต้องการอื่นๆ
ผลิตตามสั่งจากประเทศจีน ตลับลูกปืนเลื่อนคอมโพสิตแบบห่อหุ้ม เหล็กเคลือบทองแดงหรือดีบุก ทองสัมฤทธิ์ DIN 1494 / ISO 3547 ไบเมทัล CuPb10Sn10 หรือ CuSn6Zn6Pb3 วัสดุ ขนาดพิเศษ พร้อมช่องหล่อลื่นและรูน้ำมันมีให้ตามคำขอ
วัสดุ:เหล็กเคลือบทองแดงหรือดีบุก ชั้นเลื่อน CuPb10Sn10
บูชไบเมทัลเป็นวัสดุบูชที่ต้องการการบำรุงรักษาน้อย จำเป็นต้องมีการหล่อลื่นเบื้องต้นในระหว่างการติดตั้ง หลังจากนั้นจำเป็นต้องมีการหล่อลื่นเป็นระยะด้วยน้ำมันหรือจาระบี
ตัวเรือน ØH7
บูชด้านใน-Ø หลังการติดตั้งH9
ความคลาดเคลื่อนของเพลา f7 ถึง h8

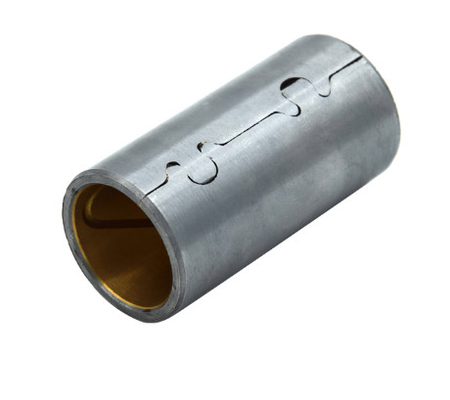

ตลับลูกปืนไบเมทัล Jf-800 เป็นผลิตภัณฑ์โลหะผสมเหล็ก-ทองแดงชนิดหนึ่งที่ทำจาก CuPb10Sn10 หรือ CuSn6Zn6Pb3 วัสดุที่เผาบนพื้นผิวของ แผ่นเหล็กกล้าคาร์บอนต่ำ. ผลิตภัณฑ์นี้มีความสามารถในการรับน้ำหนักของตลับลูกปืนที่แข็งแกร่งที่สุดของตลับลูกปืนโลหะผสมคู่ บูชสะพานสมดุลของยานพาหนะสำหรับงานหนัก ทั้งหมดใช้ผลิตภัณฑ์นี้ เป็นตลับลูกปืนที่ใช้งานได้หลากหลายมากพร้อมโหลดสูงและความเร็วต่ำ
ติดตั้งตลับลูกปืนเลื่อน, Bronze Gleitlager - พร้อมช่องหล่อลื่น บูชโลหะไบเมทัล JF800 แบบไม่มีน้ำมันคุณภาพสูง
ลูกกลิ้งราง, เครื่องจักรก่อสร้าง, การก่อสร้างเครน, เครื่องจักรกลการเกษตร (การบรรทุกกระแทก)
|
วัสดุ
|
เหล็ก + CuPb10Sn10
|
|
การใช้งานทั่วไป
|
ก้านสูบของเครื่องยนต์รถยนต์ เครื่องจักรกลวิศวกรรมและการเกษตร เครื่องจักรก่อสร้างสำหรับงานหนัก ฯลฯ
|
|
โหลดไดนามิกสูงสุด
|
140N/mm²
|
|
ความเร็วเชิงเส้นสูงสุด (จาระบี)
|
2.5m/s
|
|
ขีดจำกัดค่า PV สูงสุด (จาระบี)
|
2.8N/mm².m/s
|
|
ค่าสัมประสิทธิ์แรงเสียดทาน (จาระบี)
|
0.05~0.15
|
|
ความเร็วเชิงเส้นสูงสุด (น้ำมัน)
|
5m/s
|
|
ค่า PV สูงสุด (น้ำมัน)
|
10N/mm².m/s
|
|
ค่าสัมประสิทธิ์แรงเสียดทาน (น้ำมัน)
|
0.04~0.12
|
|
อุณหภูมิการทำงานสูงสุด
|
จาระบี 150ºC, น้ำมัน 250ºC
|
|
แกนจับคู่
|
ความแข็ง ≥53HB, ความหยาบ Ra=0.32~0.63
|
|
ความแข็งของชั้นโลหะผสม
|
60-90HB
|
|
การนำความร้อน
|
47W/mk
|
|
ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น
|
18×10-6/K
|
|
เรายังสามารถพัฒนาตามคำขอพิเศษของลูกค้าในขณะที่อยู่นอกตารางนี้
|
|

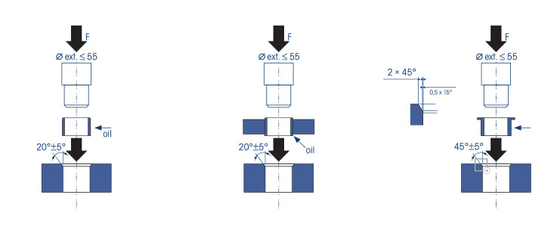

ตัวเรือน: การติดตั้งมุมเอียงขั้นต่ำ 1.5 มม. x 15-45° เพลา: การติดตั้งมุมเอียง 5 มม. x 15° ขอบมน แนะนำให้ใช้แกนบังคับแบบฟิตติ้งที่เหมาะสม อาจจำเป็นต้องหล่อลื่นพื้นผิวด้านนอกด้วยจาระบีเมื่อทำการติดตั้ง การติดกาว: กาวไม่ควรสัมผัสกับพื้นผิวการเลื่อน!
การติดตั้งตลับลูกปืนเลื่อน bronze gleitlager
ตลับลูกปืนเลื่อนถูกติดตั้งโดยการกดเข้าไปในตัวเรือนที่ผ่านการกลึง “H7“.
• สร้างมุมเอียงในการใส่ที่มุม และทำความสะอาดและลบครีบชิ้นส่วนเพื่อ
ประกอบ
• หล่อลื่นพื้นผิวด้านนอกของตลับลูกปืนเลื่อนก่อนการติดตั้ง
• ตรวจสอบแนวแกนระหว่างพื้นที่ติดตั้งและแกนกลาง
ของตลับลูกปืนเลื่อน
• หากจำเป็นต้องใช้ตลับลูกปืนเลื่อนสองตัว จะต้องจัดตำแหน่งเหล่านี้
• ใช้แกนบังคับเคาน์เตอร์ที่มีขนาดเหมาะสม
บนพื้นผิว เพื่อลดการเสียดสีอย่างมีประสิทธิภาพ พื้นผิวโลหะผสมสามารถกลึงด้วยช่องใส่น้ำมันรูปทรงกลมเพื่อให้จัดเก็บน้ำมันได้ง่ายขึ้น เมื่อจำเป็น อาจเคลือบทองแดงหรือดีบุกที่ด้านหลังเหล็ก สามารถนำไปใช้กับสภาวะที่มีภาระปานกลางที่มีความเร็วในการวิ่งปานกลางหรือสูง และสภาวะที่มีภาระกระแทกมหาศาล ในการใช้งานทางกล VIIPLUS BIMETAL BRONZE GLEITLAGER ใช้ทำพุ่มไม้แบบห่อ แหวนรองรับแรงขับ และพุ่มไม้ในระดับก้านสูบของเครื่องยนต์แก๊ส
ตลับลูกปืนเลื่อนคอมโพสิตแบบห่อหุ้ม
เหล็กเคลือบทองแดงหรือดีบุก / ทองสัมฤทธิ์
ต้องการการบำรุงรักษาน้อย
พร้อมช่องหล่อลื่น
สำหรับความสามารถในการรับน้ำหนักสูงและการเคลื่อนที่แบบสั่น รวมถึงการทำงานที่หยาบและภาระอุณหภูมิ การหล่อลื่นในระยะยาวเนื่องจากการจัดเก็บสารหล่อลื่น
วัสดุรองรับเหล็กเคลือบทองแดง / ดีบุก
ชั้นเลื่อน CuPb10Sn10
ความสามารถในการรับน้ำหนักเฉพาะที่คงที่≤ 250 [N/mm2]
ความสามารถในการรับน้ำหนักเฉพาะแบบไดนามิก≤ 140 [N/mm2]
ความเร็วในการเลื่อน≤ 2.5 [m/s] ≤ 5 [m/s] หล่อลื่นด้วยน้ำมัน
Reibungswert **0.04 [µ] ถึง 0.12 [µ] ขึ้นอยู่กับการหล่อลื่น
ความเครียดจากอุณหภูมิ– 40 [°C] ถึง + 250 [°C]
ค่า PV สูงสุด2.8 [N/mm² x m/s]
พื้นที่สัมผัสเป็นเปอร์เซ็นต์ > 75 [%]
เป็นตลับลูกปืนเลื่อนคอมโพสิตที่ต้องการการบำรุงรักษาน้อย แต่จำเป็นต้องมีการหล่อลื่นเบื้องต้น สามารถหล่อลื่นด้วยน้ำมันหรือจาระบีได้ เนื่องจากการจัดเก็บสารหล่อลื่นแข็ง ช่องว่างการหล่อลื่นจึงลดลงเหลือน้อยที่สุด!
|
d
|
D
|
( h8)
|
(H7)
|
H7
|
ความหนาของผนัง
|
รูน้ำมัน
|
f1
|
f2
|
L 0
-0.40 |
||||||||
|
นาที
|
สูงสุด
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
||||||||
|
10
|
12
|
10-0.022
|
12+0.018
|
+0.148
+0.010 |
0.995
|
0.935
|
4
|
0.5
|
0.3
|
1010
|
1015
|
1020
|
|
|
|
|
|
|
12
|
14
|
12-0.027
|
14+0.018
|
1210
|
1215
|
1220
|
|
|
|
|
|
||||||
|
14
|
16
|
14-0.027
|
16+0.018
|
1410
|
1415
|
1420
|
|
|
|
|
|
||||||
|
15
|
17
|
15-0.027
|
17+0.018
|
1510
|
1515
|
1520
|
|
|
|
|
|
||||||
|
16
|
18
|
16-0.027
|
18+0.018
|
0.8
|
0.4
|
1610
|
1615
|
1620
|
|
|
|
|
|
||||
|
18
|
20
|
18-0.027
|
20+0.021
|
+0.151
+0.010 |
1810
|
1815
|
1820
|
1820
|
|
|
|
|
|||||
|
20
|
23
|
20-0.033
|
23+0.021
|
+0.181
+0.020 |
1.490
|
1.430
|
2010
|
2015
|
2020
|
2020
|
|
|
|
|
|||
|
22
|
25
|
22-0.033
|
25+0.021
|
6
|
2210
|
2215
|
2220
|
2220
|
|
|
|
|
|||||
|
24
|
27
|
24-0.033
|
27+0.021
|
1.0
|
0.5
|
2410
|
2415
|
2420
|
2420
|
2430
|
|
|
|
||||
|
25
|
28
|
25-0.033
|
28+0.021
|
|
2515
|
2520
|
2520
|
2530
|
|
|
|
||||||
|
26
|
30
|
26-0.033
|
30+0.021
|
+0.205
+0.030 |
1.980
|
1.920
|
|
2615
|
2620
|
2620
|
2630
|
|
|
|
|||
|
28
|
32
|
28-0.033
|
32+0.025
|
|
2815
|
2820
|
2820
|
2830
|
2840
|
|
|
||||||
|
30
|
34
|
30-0.033
|
34+0.025
|
1.2
|
0.6
|
|
3015
|
3020
|
3020
|
3030
|
3040
|
|
|
||||
|
32
|
36
|
32-0.039
|
36+0.025
|
|
3215
|
3220
|
3220
|
3230
|
3240
|
|
|
||||||
|
35
|
39
|
35-0.039
|
39+0.025
|
|
|
3520
|
3520
|
3530
|
3540
|
3550
|
|
||||||
|
38
|
42
|
38-0.039
|
42+0.025
|
8
|
|
|
3820
|
3820
|
3830
|
3840
|
3850
|
|
|||||
|
40
|
44
|
40-0.039
|
44+0.025
|
|
|
4020
|
4020
|
4030
|
4040
|
4050
|
|
||||||
|
d
|
D
|
(h8)
|
(H7)
|
H7
|
ความหนาของผนัง
|
รูน้ำมัน
|
f1
|
f2
|
L 0
-0.40 |
||||||||
|
นาที
|
สูงสุด
|
25
|
30
|
40
|
50
|
60
|
80
|
90
|
100
|
||||||||
|
45
|
50
|
45-0.039
|
50+0.025
|
+0.205
+0.030 |
2.460
|
2.400 |
8
|
1.5
|
1.0
|
4525
|
4530
|
4540
|
4550
|
|
|
|
|
|
50
|
55
|
50-0.039
|
55+0.030
|
+0.210
+0.030 |
|
5030
|
5040
|
5050
|
5060
|
|
|
|
|||||
|
55
|
60
|
55-0.046
|
60+0.030
|
|
5530
|
5540
|
5550
|
5560
|
|
|
|
||||||
|
60
|
65
|
60-0.046
|
65+0.030
|
|
6030
|
6040
|
6050
|
6060
|
|
|
|
||||||
|
65
|
70
|
65-0.046
|
70+0.030
|
|
6530
|
6540
|
6550
|
6560
|
|
|
|
||||||
|
70
|
75
|
70-0.046
|
75+0.030
|
|
7030
|
7040
|
7050
|
7060
|
7080
|
|
|
||||||
|
75
|
80
|
75-0.046
|
80+0.030
|
9.5
|
|
7530
|
7540
|
7550
|
7560
|
|
|
|
|||||
|
80
|
85
|
80-0.046
|
85+0.035
|
+0.215
+0.030 |
|
|
8040
|
8050
|
8060
|
8080
|
|
|
|||||
|
85
|
90
|
85-0.054
|
90+0.035
|
|
8530
|
|
8550
|
8560
|
8580
|
|
85100
|
||||||
|
90
|
95
|
90-0.054
|
95+0.035
|
|
|
|
9050
|
9060
|
9080
|
|
90100
|
||||||
|
95
|
100
|
95-0.054
|
100+0.035
|
|
|
|
|
9060
|
9080
|
9090
|
90100
|
||||||
|
100
|
105
|
100-0.054
|
105+0.035
|
|
|
|
|
10060
|
10080
|
10090
|
100100
|
||||||
|
105
|
110
|
105-0.054
|
110+0.035
|
|
|
|
|
10560
|
10580
|
|
105100
|
||||||
|
110
|
115
|
110-0.054
|
115+0.035
|
|
|
|
|
11060
|
11080
|
|
110100
|
||||||
|
115
|
120
|
115-0.054
|
120+0.035
|
|
|
|
11550
|
|
11580
|
|
|
||||||
|
120
|
125
|
120-0.054
|
125+0.040
|
+0.220
+0.030 |
|
|
|
12050
|
12060
|
|
|
120100
|
|||||
|
125
|
130
|
125-0.063
|
130+0.040
|
|
|
|
|
|
|
|
125100
|
||||||
|
130
|
135
|
130-0.063
|
135+0.040
|
|
|
|
|
13060
|
|
|
130100
|
||||||
|
135
|
140
|
135-0.063
|
140+0.040
|
|
|
|
|
13560
|
13580
|
|
|
||||||
|
140
|
145
|
140-0.063
|
145+0.040
|
|
|
|
|
14060
|
14080
|
|
140100
|
||||||
|
150
|
155
|
150-0.063
|
155+0.040
|
|
|
|
|
15060
|
15080
|
|
150100
|
||||||
