| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | ตลับลูกปืนกราไฟท์บรอนซ์ |
| MOQ: | ต่อรองได้ |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | เมทัลลิก-OILES-แบริ่ง |

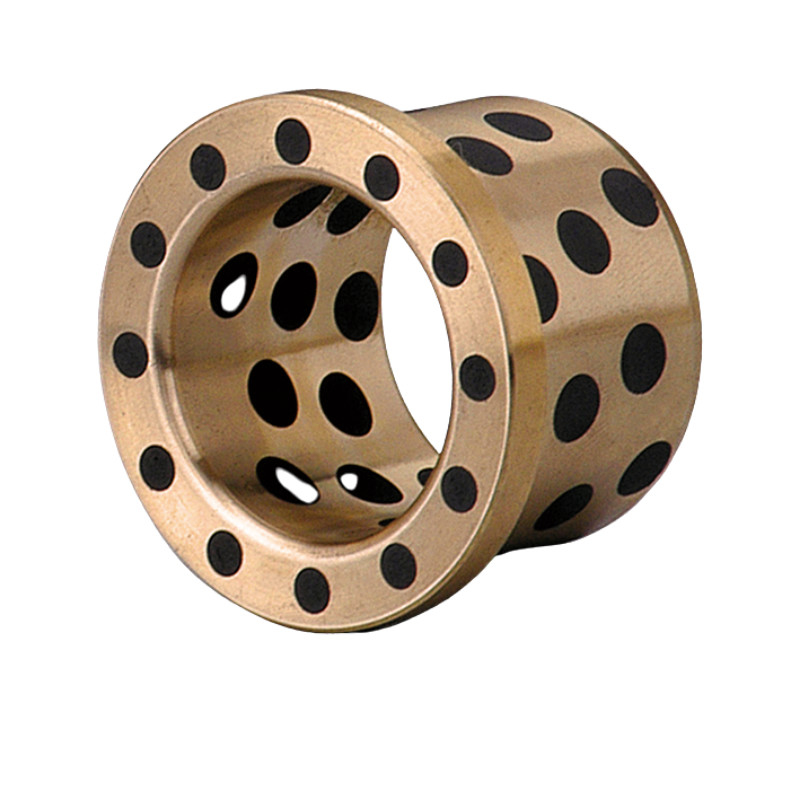

พุ่มไม้ oilless ที่มีกราไฟท์ที่มีหน้าแปลนประเภทตรงเป็นส่วนประกอบที่ไม่เหมือนใครและมีประสิทธิภาพที่ออกแบบมาสำหรับใช้ในระบบเครื่องจักรกลต่างๆ สร้างขึ้นด้วยกราไฟท์เป็นวัสดุหลักพุ่มไม้นี้มีความต้านทานการสึกหรอที่ยอดเยี่ยมและความทนทาน
กราไฟท์เป็นที่รู้จักกันดีในเรื่องคุณสมบัติการหล่อลื่นตามธรรมชาติทำให้มั่นใจได้ว่าการทำงานที่ราบรื่นโดยไม่จำเป็นต้องมีการหล่อลื่นภายนอก คุณลักษณะนี้ไม่เพียง แต่ทำให้การบำรุงรักษาง่ายขึ้นเท่านั้น แต่ยังช่วยยืดอายุการใช้งานของพุ่มไม้อีกด้วย การออกแบบ Oilless ยังทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่การปนเปื้อนน้ำมันหรือน้ำมันหล่อลื่นไม่สามารถยอมรับได้
การออกแบบแบบตรงของพุ่มไม้นี้ช่วยให้การติดตั้งและการรวมเข้ากับระบบต่างๆได้ง่าย หน้าแปลนให้ความเสถียรและการสนับสนุนเพิ่มเติมเพื่อให้มั่นใจว่ามีความปลอดภัยภายในชุดกลไก
วิศวกรรมที่แม่นยำของพุ่มไม้ที่มีกราไฟท์ที่มีความมั่นใจในการทำให้พอดีและปลอดภัยลดโอกาสในการสั่นสะเทือนหรือการเคลื่อนไหว สิ่งนี้ไม่เพียง แต่ช่วยเพิ่มประสิทธิภาพของพุ่มไม้ แต่ยังมีส่วนช่วยในความเสถียรโดยรวมและความน่าเชื่อถือของระบบเครื่องจักรกล
เมื่อคุณกำลังอัพเกรดระบบที่มีอยู่หรือออกแบบระบบใหม่คือพุ่มไม้ oilless ที่มีกราไฟท์ที่มีหน้าแปลนประเภทตรงเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการทำงานที่ราบรื่นและมีประสิทธิภาพ การผสมผสานที่เป็นเอกลักษณ์ของความทนทานความต้านทานการสึกหรอและการออกแบบ Oilless ทำให้เป็นโซลูชั่นที่คุ้มค่าและเชื่อถือได้สำหรับการใช้งานอุตสาหกรรมต่างๆ
กราไฟท์เสียบ LG-2พุ่มไม้สีบรอนซ์
แบริ่ง Oiles 500 Series รวมโลหะโลหะผสมทองแดงคุณภาพสูงพร้อมปลั๊กหล่อลื่นของแข็ง ตลับลูกปืนเหล่านี้ได้รับการออกแบบมาเพื่อรองรับข้อกำหนดแอปพลิเคชันที่หลากหลายที่ต้องการโดยอุปกรณ์ของวันนี้ ความคลาดเคลื่อนที่แม่นยำโดยใช้ตำแหน่งปลั๊กเชิงกลยุทธ์และสารประกอบปลั๊กช่วยให้มั่นใจได้ว่าการส่งมอบประสิทธิภาพและบริการปราศจากการหล่อลื่น สไตล์แบริ่งนี้มีอยู่ในขนาดนิ้วมาตรฐานตัวชี้วัดและขนาดที่ทำตามลำดับ แบริ่ง 500 ซีรีส์ให้ขีด จำกัด อุณหภูมิที่รุนแรงและประสิทธิภาพการโหลดสูง มีอยู่ในตลับลูกปืนสไตล์วารสารและแผ่นสึกหรอ
กราไฟท์เสียบ LG-2 บรอนซ์พุ่มไม้
กราไฟท์ oilless bushing/bearing inch ขนาด 18 "id x 26" od x 18 "l
การหล่อลื่นกราไฟท์บนหน้า ID ของแบริ่งจะช่วยให้คุณได้รับชีวิตที่ยาวนานทั้งที่อุณหภูมิการทำงานสูงและในการใช้งานที่ขาดการหล่อลื่นเพิ่มเติม กราไฟท์สามารถทำได้โดยการร่อง ID จากนั้นกดกราไฟท์ลงในโพรงภายใต้แรงดันสูงมาก
ผู้ผลิตและซัพพลายเออร์ของบรอนซ์ที่เต็มไปด้วยกราไฟท์พุ่มไม้เติมกราไฟท์ บรอนซ์จานการแบกพุ่มไม้แบริ่งพุ่มไม้เครื่องซักผ้า-เครื่องซักผ้า-
เรามีความมุ่งมั่นในการส่งมอบผลิตภัณฑ์บูช Oilless ที่มีคุณภาพดีที่สุดและตลับลูกปืนที่มีความแม่นยำให้กับลูกค้าของเรา
บริการวิศวกรรม (การออกแบบผลิตภัณฑ์และการพัฒนา)
น้ำมัน #500 SPF Oilless Flange Bush พร้อมปลั๊กกราไฟท์
วัสดุ
อัลลอยด์สีบรอนซ์cuzn25al5mn4fe3-ปลั๊กกราไฟท์
คุณสมบัติ
แบริ่ง Oiles 500 Series รวมโลหะโลหะผสมทองแดงคุณภาพสูงพร้อมปลั๊กหล่อลื่นที่เป็นของแข็ง ตลับลูกปืนเหล่านี้ได้รับการออกแบบมาเพื่อรองรับข้อกำหนดแอปพลิเคชันที่หลากหลายที่ต้องการโดยอุปกรณ์ของวันนี้ ความคลาดเคลื่อนที่แม่นยำโดยใช้ตำแหน่งปลั๊กเชิงกลยุทธ์และสารประกอบปลั๊กช่วยให้มั่นใจได้ว่าการส่งมอบประสิทธิภาพและบริการฟรีหล่อลื่น สไตล์แบริ่งนี้มีอยู่ในนิ้วมาตรฐานเมตริกและทำตามขนาด แบริ่ง 500 ซีรีส์ให้ขีด จำกัด อุณหภูมิที่รุนแรงและประสิทธิภาพการโหลดสูง มีอยู่ในแบริ่งสไตล์วารสารและแผ่นสึกหรอแบบแบน
แอปพลิเคชัน
1) รถแทรกเตอร์หนักและอุปกรณ์ใช้ฟาร์ม
2) อุปกรณ์ขุด
3) อุปกรณ์ป่าไม้
4) การรองรับการรองรับแบล็กเพลาถัง
5) อุปกรณ์ผลิตโรงงานผลิตเตาและเหล็กกล้า
6) แอปพลิเคชัน HVAC
7) แบริ่งลูกล้อและล้อที่ทำงานหนัก
8) แอพพลิเคชั่นเครื่องอบแห้งของ Kiln Kart Veneer และแอปพลิเคชั่นอื่น ๆ ที่เป็นไปได้ ...
ขนาดพุ่มไม้หน้าแปลน:
การหล่อลื่นด้วยตนเอง, ทองเหลืองที่มีความแข็งแรงสูง, Cuzn25al หรือ Eq, แบริ่งการบำรุงรักษาฟรีและพุ่มไม้คู่มือ, บรอนซ์กับสารหล่อลื่นแข็ง
รายการหมายเลข รหัสเทียบเท่า ด้านในØ
dด้านนอกØ
dความยาว
lหน้าแปลน F T JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 ตลับลูกปืนหล่อลื่นของแข็ง พุ่มไม้หน้าแปลน พุ่มไม้แบบแปลนการหล่อลื่นตัวเอง รายการหมายเลข รหัสเทียบเท่า ด้านในØ
dด้านนอกØ
dความยาว
lหน้าแปลน F T JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 Sobf 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 ตลับลูกปืนหล่อลื่นของแข็ง พุ่มไม้หน้าแปลน พุ่มไม้แบบแปลนการหล่อลื่นตัวเอง รายการหมายเลข รหัสเทียบเท่า ด้านในØ
dด้านนอกØ
dความยาว
lหน้าแปลน F T JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10 ขนาด8 id x 12 od x 12 ยาว40 id x 50 od x 30 ยาว40 id x 50 od x 40 t/l x 65 f/d x 5 f/t 1,00012.2 ID X 40 OD X 3 หนา (พร้อมรูยึด)วัสดุ:- cuzn25al5 + กราไฟท์
ข้อมูลจำเพาะ:
*** รุ่น: JFB5540 OILLESSS BREANING BUSH
*** ขนาด: 55x65x40 มม.
*** หน้าแปลน OD (F): 80 มม.
*** Flangetickness: 5 มม.
หากคุณต้องการขนาดอื่น ๆ ที่ไม่ได้อยู่ในร้านของเราโปรดแจ้งให้เราทราบเราสามารถผลิตตามขนาดตามที่คุณต้องการปริมาณที่มากขึ้นราคาถูกกว่า
วัสดุพื้นฐาน: Cuzn24al6mn4
ฐานความแข็ง: HB230 (HB270)
Friction Coef: <0.16
ขีด จำกัด อุณหภูมิ: 300 ° C
ขีด จำกัด โหลดแบบไดนามิก: 100n/mm2
ขีด จำกัด โหลด: ภายใต้ LM/Min 25n/mm2
ขีด จำกัด ความเร็วการเลื่อน: แห้ง 0.4m/s, น้ำมัน 5m/s
ขีด จำกัด PV: 3.8n/mm *m/sโครงสร้าง
หล่อลื่นของแข็งฝังด้วยโลหะเช่นบรอนซ์กราไฟท์ฝังและ MOS2 อยู่ภายในเป็นน้ำมันหล่อลื่น เทคโนโลยีเฉพาะถูกนำมาใช้เพื่อรวมการหล่อลื่นอย่างแน่นหนาและในขณะเดียวกันปล่อยให้มีการกระจายอย่างเท่าเทียมกันภายในมันเพื่อให้น้ำมันหล่อลื่นโดยรวมสามารถดูดซับน้ำมันหล่อลื่นหรือไขมันมากกว่า 20 เปอร์เซ็นต์ของปริมาณทั้งหมด
อสังหาริมทรัพย์และแอปพลิเคชัน
การทำงานโดยไม่มีน้ำมันหรือภายใต้ความไม่เพียงพอของน้ำมันน้ำมันขับเคลื่อนความร้อนแรงเสียดทานและน้ำมันหล่อลื่นจาก tosurface ด้านในเพื่อลดค่าสัมประสิทธิ์แรงเสียดทานและปรับปรุงประสิทธิภาพการสึกหรอที่ใช้ในเครื่องจักรที่ประสบความสำเร็จ, ลูกกลิ้งเหล็กในโลหะ, เครื่องแร่, เรือ
กังหันและเครื่องฉีดขึ้นรูปสำหรับพลาสติก
รายการขนาดบุSHing (SPF)
ตลับลูกปืนน้ำมันหล่อลื่นที่เป็นของแข็งทำจากโลหะผสมทองแดงที่ทนต่อการสึกหรอพร้อมเม็ดมีดที่ทำจากน้ำมันหล่อลื่นที่เป็นของแข็ง
น้ำมัน 500SP1-SL1
ตลับลูกปืนทองเหลืองที่มีความแข็งแรงสูงพร้อมน้ำมันหล่อลื่นแบบฝังตัว
มีการใช้ตลับลูกปืนโลหะอย่างกว้างขวาง
ซีรีย์ Oiles 500SP1 เป็นตลับลูกปืนหล่อลื่นด้วยตนเองซึ่งประกอบด้วยฐานโลหะผสมทองเหลืองสูงที่ทำจากเทคโนโลยีการหล่อขั้นสูงและสารหล่อลื่นที่เป็นของแข็ง พวกเขาอาจรวมกับน้ำมันหล่อลื่นชนิดต่าง ๆ ตามเงื่อนไขการใช้งาน
ช่วงบริการ เงื่อนไขการหล่อลื่น แห้ง การหล่อลื่นเป็นระยะ ช่วงอุณหภูมิบริการ
(℃)-40 ～+300 -40 ～+150 สูงสุดที่อนุญาต ความดันติดต่อ: P
(n/mm2)29 29 สูงสุดที่อนุญาต ความเร็ว: V
(m/s)0.50 1.00 สูงสุดที่อนุญาต ค่า PV
(n/mm2 ・ m/s)1.65 3.25
น้ำมันหล่อลื่นที่ใช้เป็นของแข็งที่ใช้ขึ้นอยู่กับกราไฟท์และสารเติมแต่งเหมาะสำหรับการใช้งานทั่วไปและบรรยากาศปกติ
สำหรับการใช้งานที่แบริ่งสัมผัสกับน้ำหรือน้ำทะเลมีสารหล่อลื่นแข็งพิเศษจาก MOS2 และสารเติมแต่งอื่น ๆ
| ตัวย่อวัสดุ | |||||
| วัสดุฐาน | ทองเหลืองพิเศษ | Rotguß (RG7) | Aluminiumbronze (CUAL10NI) | บรอนซ์ (GBZ 12) | |
| cuzn25al5mn4fe3 | CUSN5PB5ZN5 | cual10ni5fe5 | cusn12 | ||
| อนุญาต โหลดแบริ่ง |
n/mm2 | 100 | 60 | 50 | 70 |
| สูงสุด ความเร็วในการเลื่อน |
M/S | 0,25 | 0,17 | 0,33 | 0,17 |
| สูงสุด PV | n/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| ความหนาแน่น | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| ความแข็ง | HB | > 210 | > 70 | > 150 | > 80 |
| แรงดึง | n/mm2 | > 750 | > 200 | > 500 | > 360 |
| ขีด จำกัด | n/mm2 | > 450 | > 90 | > 260 | > 150 |
| ความเครียด | - | > 12 | > 15 | > 10 | > 8 |
สัมประสิทธิ์การขยายตัวทางความร้อน |
ϑ | 19 * 10 -6 K -1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| ช่วงอุณหภูมิ | ° C | -40 ถึง +300 | -40 ถึง +400 | -40 ถึง +400 | -40 ถึง +400 |
| ค่าสัมประสิทธิ์แรงเสียดทาน | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
องค์ประกอบเลื่อนทุกชนิดสามารถจัดหาหรือผลิตตามคำขอ
กรุณาติดต่อเราสำหรับข้อมูลเพิ่มเติม
