| ชื่อแบรนด์: | viiplus graphite slide plate |
| เลขรุ่น: | แผ่นสไลด์กราไฟท์ |
| MOQ: | ตามขนาดของแผ่นสไลด์ไร้น้ำมัน |
| ราคา: | According to the size of the Oil-Free Slide Plates |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| ความสามารถในการจําหน่าย: | กำลังการผลิตที่เพียงพอ |

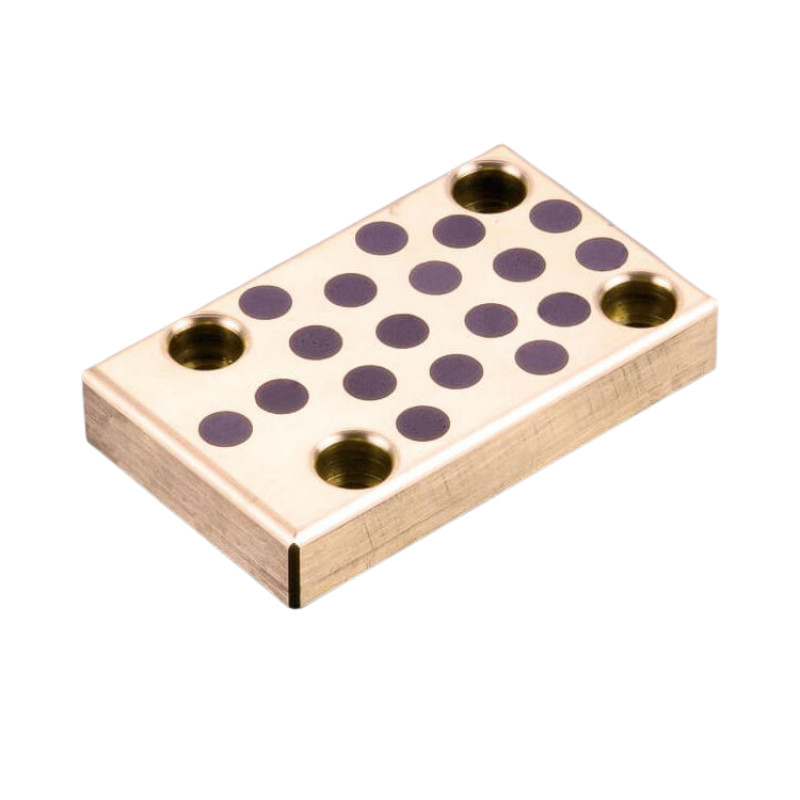

แผ่นบรรทุกสไลด์แกรฟิตแบบ CAM V Guide Plugged พร้อมน้ํามันหล่อแข็งถูกออกแบบมาเพื่อให้มีความทนทานต่อการสกัดและการเคลื่อนที่ที่เรียบร้อยในการใช้งานอุตสาหกรรมต่างๆ
แผ่นพ่วงถูกสร้างขึ้นจากวัสดุกราฟิตที่มีคุณภาพสูง ซึ่งมีชื่อเสียงสําหรับคุณสมบัติการปรับน้ํามันที่ดีและความสามารถที่จะทนอุณหภูมิและความดันสูงน้ํามันเลื่อมแข็งที่รวมอยู่ในแผ่นยางเพิ่มผลงานของพวกเขา, ลดการขัดแย้งและการสวมใส่ในขณะที่รับประกันการทํางานที่เรียบร้อยและมีประสิทธิภาพ
การออกแบบ CAM V Guide ของแผ่นเบียริงเหล่านี้ทําให้การจัดอันดับที่แม่นยําและการนําทางที่มั่นคง, รับประกันการเคลื่อนไหวที่แม่นยําและน่าเชื่อถือคุณสมบัติ plugged เพิ่มความทนทานเพิ่มเติมและป้องกันเศษขยะหรือสารปนเปื้อนจากการเข้าระบบยางทําให้อายุการใช้งานของมันยาวนานขึ้น
แผ่นพ่วงนี้เหมาะสําหรับใช้ในอุปกรณ์อุตสาหกรรมที่หลากหลาย รวมถึงเครื่องจักร เครื่องขนส่ง และการใช้งานที่หนักอื่น ๆคุณสมบัติของน้ํามันย่อยที่แข็งแรงทําให้มันเหมาะสมสําหรับสภาพแวดล้อมที่การย่อยย่อยเป็นประจําเป็นความท้าทายหรือไม่เชิงปฏิบัติ.
สรุปแล้ว แผ่นเบอร์สไลด์แกรฟิตแบบ CAM V Guide Plugged พร้อมน้ํามันหล่อแข็ง เป็นทางออกที่น่าเชื่อถือและมีประสิทธิภาพ สําหรับการใช้งานในอุตสาหกรรมให้ความทนทานต่อการสกัดที่ดีที่สุดและการทํางานเลื่อนเรียบ.
CAM V guide oil free sliding part ประกอบด้วยสองด้าน: แคม ด้านล่าง guide plate และแคม ด้านล่าง slide plate
ทองแดง V คู่มือ 25CGW: สารสกัดทองแดง + ไม่ใช้น้ํามัน
การนําเหล็ก 25CGI: S45C (55HRC~)
รุ่น
25CGW/25CGI
รหัสผู้ผลิต
CGW/CGI/CBSP/CBS
แผ่นสไลด์ไร้น้ํามันถูกผลิตโดยการรวมน้ํามันย่อยแข็งพิเศษในที่เหมาะสมสายสลัดซินเตอร์เป็นสายสลัดพิเศษที่มีการกระจายของน้ํามันย่อยแข็งและน้ํามันย่อยที่เต็มไปด้วยรูวัสดุพื้นฐานโลหะรองรับภาระในขณะที่น้ํามันหล่อซ้อนที่ติดตั้งในระบบให้การหล่อซ้อน ส่งผลให้ความทนทานที่ไม่มีน้ํามันสูงขึ้น แม้กระทั่งในสภาพที่ยากลําบาก
| การประกอบและคุณสมบัติ | ||||||||||||||||
| กรุงเทพ | DIN | วัสดุ ไม่ ไม่ แนวข้อเสนอ1) |
การกําหนด | มาตรฐาน ASTM | น้ําหนักสัดส่วน | คุณสมบัติทางกายภาพ (ขั้นต่ํา) | ||||||||||
| มาตรฐาน | สับสน ไม่ ไม่ |
DIN | ASTM | ความหนาแน่น | 00.2% ความยืด |
ความยืดหยุ่น ความแข็งแรง |
ความยืด | อีโมดูลัส | ความแข็ง | การใช้งาน | ||||||
| สัญลักษณ์ | ρ | δy | δT | |||||||||||||
| หน่วย | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 ถูกอนุญาต ปริมาณส่วนสูงสุด นี 20 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 75 Zn 2 - 4 Pb 6 - 8 นี 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | มาตรฐาน วัสดุสําหรับ การสมัครส่วนใหญ่ สากล มาตรฐาน |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | ยังไม่ได้มาตรฐาน | Cu 84 - 87 Sn 11 - 13 Pb 1-2 อนุญาต Ni 0.8 - 15 ปริมาณส่วนสูงสุด นี 20 Sb 0.2 พี 0.2 |
Cu 85 - 88 Sn 10 - 12 พีบี 1-15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | วัสดุสําหรับสูง ภาระและ/หรือ ความเครียดการเกรด การโจมตีสากล เพียงบางส่วน มาตรฐาน |
|||
| 2.1061.03 | CuSn12Pb | ยังไม่ได้มาตรฐาน | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u นาที 75 อัล 8.5 - 11.0 นี 4.0 - 65 Fe 3.5 - 55 ถูกอนุญาต ปริมาณส่วนสูงสุด Mn 3.3 |
กวิน. 78 อัล 10-115 นี 3-55 Fe 3 - 5 ขนาดสูงสุด 3 นาที5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | วัสดุสําหรับ ความหนักสูง และ/หรือสูง สารสลาย สภาพแวดล้อม สากล มาตรฐาน |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 อัล 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 Zn เงียบ ถูกอนุญาต ปริมาณส่วนสูงสุด สูงสุด 3 |
Cu 60 - 66 อัล 5 - 75 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 ไม่เกิน 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | วัสดุสําหรับ ภาระสูงสุด โดยไม่มี การโจมตีที่รุนแรง สากล ส่วนหนึ่ง มาตรฐาน ขนาดใหญ่ |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | ยังไม่ได้มาตรฐาน | Cu 84 - 88 Sn 11 - 13 Pb 1 นี 20 Sb 0.2 พี 0.2 |
Cu 85 - 88 Sn 10 - 12 พีบี 1-15 นี 0.8 - 15 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | วัสดุ ทนทานการสวมใส่ดี tance. การเกรี้ยว และน้ําทะเล กันทาน สากล ส่วนหนึ่ง มาตรฐาน |
|||
| 2.1052.03 | CuSn12 | ยังไม่ได้มาตรฐาน | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | ยังไม่ได้มาตรฐาน | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) แบบส่ง: .01 = การโยนทราย .02 = การโยนด้วยแรงโน้มถ่วง .03 = การโยนแบบหลุดศูนย์กลาง .04 = การโยนต่อเนื่อง | ||||||||||||||||
ข้อมูลเทคนิค
| เกรด | JDB-10 | JDB-20 | JDB-30 | JDB-40 | JDB-50 |
| วัสดุ | CuZn25Al5 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | HT250 | CuSn12 |
| ความหนาแน่น | 8 | 8.9 | 7.8 | 7.35 | 8.9 |
| ความแข็ง | ≥ 210 | ≥ 70 | ≥ 150 | ≥ 160 | ≥ 75 |
| ความแข็งแรงในการดึง | ≥750 | ≥ 250 | ≥ 500 | ≥ 150 | ≥270 |
| ความแข็งแรง | ≥ 450 | ≥ 90 | ≥ 260 | ≥ 150 | |
| ความยาว | ≥ 12 | ≥ 13 | ≥10 | ≥ 12 | ≥ 5 |
| คออฟเซนต์ o การขยายเส้นตรง | 1.9×10-5/°C | 1.8×10-5/°C | 1.6×10-5/°C | 0.8×10-5/°C | 1.8×10-5/°C |
| แม็กซ์เทมป์ | -40 ~ + 300 °C | -40 ~ + 400 °C | -40 ~ + 400 °C | -40 ~ + 150 °C | -40 ~ + 400 °C |
| ภาระยนต์สูงสุด | 100 | 60 | 50 | 70 | 70 |
| ความเร็วสูงสุด ((แห้ง) | 15 | 10 | 20 | 0.15 | 10 |
| N/mm2*m/s ((การเลื่อน) | 200 | 60 | 60 | 0.8 | 80 |
| การปรับปรุงความสับสน | < 0.01 มม | < 0.05 มม | < 0.04 มม. | < 0.05 มม |
1แผ่นสไลด์ที่ไม่มีน้ํามันมีประสิทธิภาพสูงที่สุดในสถานที่ที่ต้องการน้ํามันหล่อลื่นอย่างต่อเนื่อง, การเคลื่อนไหวเริ่มต้นและหยุดบ่อย ๆ หรือบ่อย ๆ ต้องการและหนังน้ํามันยากที่จะเกิด
2เนื่องจากแผ่นสไลด์ไร้น้ํามันถูกใช้ในสภาพไร้น้ํามัน ไม่จําเป็นต้องใช้อุปกรณ์ปรับน้ํามันวิธีนี้ลดเวลาในการประกอบ และส่งผลให้มีสิ่งแวดล้อมที่สะอาดขึ้น โดยป้องกันมลพิษจากไฮโดรคาร์บอนและปัญหาอื่น ๆ.
3.แผ่นสไลด์ไร้น้ํามันมีความทนทานต่อการบีบอย่างดีเยี่ยม
วัสดุ: C86300 ทองแดงOพล็อตสไลด์ฟรี(ก่อนหน้านี้ใช้เหล็กเหล็ก JIS, HBSC4) น้ํามันหล่อลื่นแข็งพิเศษ. การหล่อลื่นครั้งแรกถูกแนะนําเพื่อการใช้งานที่มีประสิทธิภาพมากขึ้น
CuSn7Zn4Pb7 ((GB/T 1176-1987) = G-CuSn 7 ZnPb ((DIN) = C93200 ((SAE660 RG7) คุณภาพองค์ประกอบทางเคมี/% |
|||||||||
| คู | สน | อัล | Fe | Mn | นี | Pb | ใช่ | P | Zn |
| 810.0-85.0 | 6.3-7.5 | 0.01 | 0.2 | - | 1 | 60.0-8.0 | 0.01 | 1.5 | 20.0-4.0 |
| ความแข็งแรงในการดึง ((Mpa) | ความแข็งแรงของผลผลิต ((Mpa) | ความยืดหยุ่น % | ความแข็ง (HB) |
| 241 | 138 | 10 | 65 |
| 25CGW | 35 | 75 | 24 | 15 | 30 | 45 | - | 2 | 8 | 15 | 15 | 15 | 4 | 11 | 9 | 14 |
| 100 | 20 | 40 | 60 | 20 | ||||||||||||
| 125 | 85 | 45 | ||||||||||||||
| 150 | 110 | 70 | ||||||||||||||
| 50 | 75 | 31 | 15 | 30 | 45 | - | 2 | 10 | 15 | 18 | 15 | 8 | 13 | 11 | 17.5 | |
| 100 | 20 | 40 | 60 | 20 | ||||||||||||
| 125 | 25 | 50 | 75 | 25 | ||||||||||||
| 150 | 25 | 50 | 100 | 50 | ||||||||||||
| 65 | 100 | 35 | 20 | 40 | 60 | - | 2 | 10 | 20 | 18 | 15 | 8 | 10 | 11 | 17.5 | |
| 150 | 25 | 50 | - | 50 | 3 | 50 | ||||||||||
| 200 | 4 | 100 | ||||||||||||||
| 250 | 5 | 150 | ||||||||||||||
| 300 | 6 | 200 |
| 25CGI | 35 | 75 | 20 | 15 | 30 | 45 | - | 2 | 8 | 15 | 17 | 4 | 9 | 14 | 35 |
| 100 | 20 | 40 | 60 | 20 | |||||||||||
| 125 | 85 | 45 | |||||||||||||
| 150 | 110 | 70 | |||||||||||||
| 50 | 75 | 32 | 15 | 30 | 45 | - | 2 | 10 | 15 | 29 | 10 | 11 | 17.5 | 50 | |
| 100 | 20 | 40 | 60 | 20 | |||||||||||
| 125 | 25 | 50 | 75 | 25 | |||||||||||
| 150 | 100 | 50 | |||||||||||||
| 65 | 100 | 47 | 20 | 40 | 60 | - | 2 | 10 | 20 | 44 | 20 | 11 | 17.5 | 65 | |
| 150 | 25 | 50 | - | 50 | 3 | 50 | |||||||||
| 200 | 4 | 100 | |||||||||||||
| 250 | 5 | 150 | |||||||||||||
| 300 | 6 | 200 |
ชนิดของแผ่นสไลด์ไร้น้ํามันนี้สามารถนําไปใช้ในสถานที่แห้ง, อุณหภูมิสูง, ความดันสูง, ผืนกัด, น้ํา, หรือสภาพแวดล้อมเคมีอื่น ๆ เมื่อมันไม่เป็นไปได้ที่จะนําน้ํามันเข้ามันถูกใช้อย่างแพร่หลายในสายสินค้ารถยนต์, วิศวกรรมน้ํา, ประตูเขื่อน, อุตสาหกรรมพลาสติก, เครื่องโยงหลัง, รอลล์เหล็กในอุตสาหกรรมโลหะ, เครื่องจักรแร่แร่, เรือ, เครื่องผลิตทอร์โบ, ทอร์บไฮดรอลิกและเครื่องเจาะ.
วัสดุของ VSB-50P Sliding Block ผลิตจากโลหะฐานทองแดงเหล็กแข็งแรงที่มีน้ํามันย่อยแข็งแรงพิเศษที่ติดตั้งไว้. โลหะฐานทนภาระสูงและน้ํามันย่อยแข็งแรงให้การย่อยตัวเองหมุนแสดงผลงานที่ดีเยี่ยมโดยไม่ต้องลื่นก่อนในสภาพอุณหภูมิสูง / ต่ํามากในความเร็วต่ําวัสดุนี้ให้บริการการรักษาที่ไม่มีการแก้ไขการวาง, โดยเฉพาะอย่างยิ่งสําหรับภาระที่สูง, ช่วงเวลาของการเคลื่อนไหว oscillating
