| ชื่อแบรนด์: | viiplus graphite slide plate |
| เลขรุ่น: | แผ่นสไลด์ไฟท์ |
| MOQ: | ตามขนาดของแผ่นสไลด์แบบไม่มีน้ำมัน |
| ราคา: | According to the size of the Oil-Free Slide Plates |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T, Wester N Union |
| ความสามารถในการจําหน่าย: | กำลังการผลิตที่เพียงพอ |

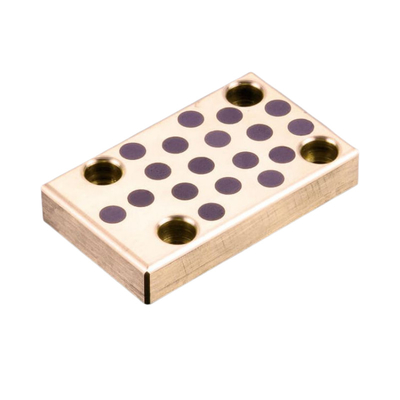

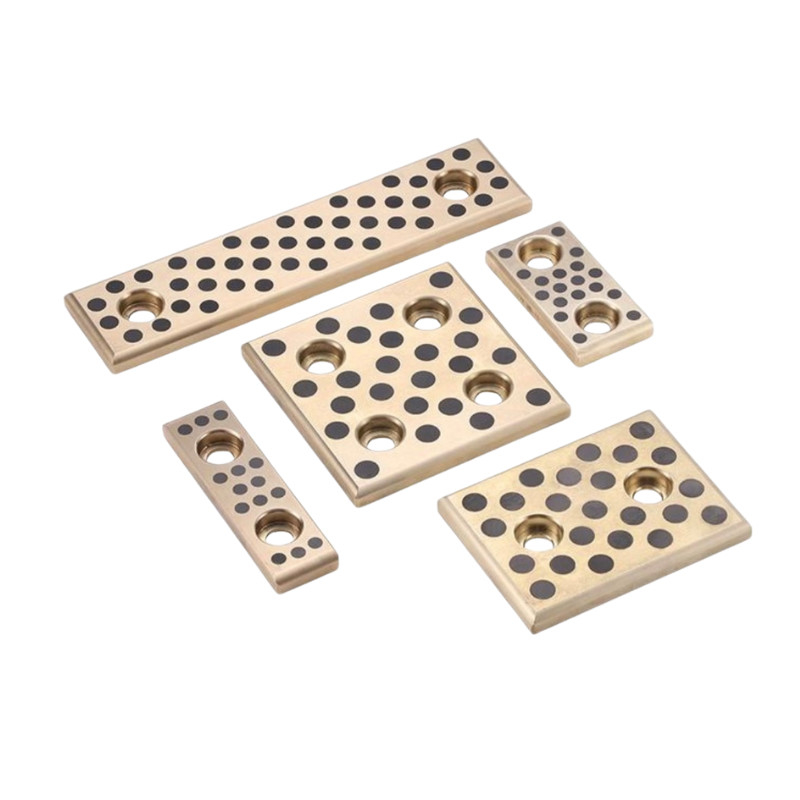

แผ่นรองเลื่อนกราไฟต์แบบเสียบปลั๊กแบบไม่มีน้ำมันเป็นวัสดุแบริ่งชนิดพิเศษที่ออกแบบมาสำหรับการใช้งานที่ไม่ต้องการหรือใช้งานหล่อลื่นไม่ได้ แผ่นรองรับเหล่านี้สร้างจากกราไฟต์คุณภาพสูง ซึ่งเป็นแร่ธาตุที่เกิดขึ้นตามธรรมชาติซึ่งมีความสามารถในการหล่อลื่นและทนต่อการสึกหรอเป็นพิเศษ
คุณสมบัติหลักของแผ่นรองเลื่อนกราไฟต์แบบเสียบปลั๊กแบบไม่มีน้ำมันคือการรวมปลั๊กหรือเม็ดมีดที่ทำหน้าที่รักษาวัสดุกราไฟต์และให้ความสมบูรณ์ของโครงสร้าง ปลั๊กเหล่านี้มักทำจากวัสดุที่เข้ากันได้ เช่น สแตนเลส หรือโลหะผสมอื่นๆ ที่ทนต่อการกัดกร่อน และถูกวางตำแหน่งอย่างแม่นยำเพื่อเพิ่มประสิทธิภาพของแบริ่ง
การไม่มีน้ำมันหรือสารหล่อลื่นอื่นๆ หมายความว่าแผ่นรองรับเหล่านี้อาศัยความสามารถในการหล่อลื่นโดยธรรมชาติของวัสดุกราไฟต์เพียงอย่างเดียวเพื่ออำนวยความสะดวกในการเคลื่อนที่แบบเลื่อนที่ราบรื่น ค่าสัมประสิทธิ์แรงเสียดทานต่ำของกราไฟต์และความทนทานต่อการสึกหรอที่ดีเยี่ยมทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับวัตถุประสงค์นี้ แม้ภายใต้ภาระและอุณหภูมิสูง
แผ่นรองเลื่อนกราไฟต์แบบเสียบปลั๊กแบบไม่มีน้ำมันมักใช้ในการใช้งานที่หลากหลาย รวมถึงเครื่องจักรอุตสาหกรรม ระบบขนส่ง และอุปกรณ์อื่นๆ ที่ไม่สามารถใช้สารหล่อลื่นได้หรือเป็นที่ต้องการ ความทนทาน ความน่าเชื่อถือ และการทำงานที่ไม่ต้องบำรุงรักษาทำให้เป็นโซลูชันที่คุ้มค่าสำหรับการใช้งานที่ต้องการหลายอย่าง
แผ่นสไลด์แบบไม่มีน้ำมันผลิตขึ้นโดยการรวมสารหล่อลื่นแข็งพิเศษในตำแหน่งที่เหมาะสม โลหะผสมเผาเป็นโลหะผสมพิเศษที่มีการกระจายตัวของสารหล่อลื่นแข็งและจาระบีหล่อลื่นที่เติมรูพรุน วัสดุฐานโลหะรองรับภาระในขณะที่สารหล่อลื่นแข็งในตัวให้การหล่อลื่น ส่งผลให้มีความทนทานแบบไม่มีน้ำมันที่เหนือกว่า แม้ภายใต้สภาวะที่รุนแรง
| ไม่ | DIN | หมายเลขวัสดุ | การกำหนด | มาตรฐาน ASTM | สัดส่วน | ความหนาแน่น (g/cm³) | ความเครียด 0.2% (MPa) | ความต้านทานแรงดึง (MPa) | ความเครียด (%) | E-modulus (MPa) | ความแข็ง (HB) | การใช้งาน |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ใช้กันอย่างแพร่หลายในวิศวกรรมยานยนต์ อวกาศ และการเดินเรือสำหรับส่วนประกอบที่ต้องการความแข็งแรงและความต้านทานการกัดกร่อนที่ดี ได้รับการยอมรับในระดับสากลในด้านความคล่องตัวและประสิทธิภาพ |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | ยังไม่มีการกำหนดมาตรฐาน | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | ใช้กันทั่วไปในการผลิตแบริ่ง บูช และส่วนประกอบที่ต้องการความสามารถในการรับน้ำหนักสูงและความทนทานต่อการสึกหรอ โดยเฉพาะอย่างยิ่งในการใช้งานทางทะเลและอุตสาหกรรม |
| 2.1061.03 | CuSn12Pb | ยังไม่มีการกำหนดมาตรฐาน | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | ใช้ในทะเล อวกาศ และเครื่องจักรกลหนักสำหรับการผลิตแบริ่งและส่วนประกอบที่ต้องการความแข็งแรงและความทนทานสูง เป็นที่รู้จักกันดีสำหรับภาระที่มากเกินไปและสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนสูง |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | ใช้ในแบริ่งสำหรับงานหนัก ส่วนประกอบไฮดรอลิก และฮาร์ดแวร์ทางทะเล ออกแบบมาสำหรับภาระสูงและความต้านทานต่อการโจมตีของสารกัดกร่อน |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | ยังไม่มีการกำหนดมาตรฐาน | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | ใช้กันทั่วไปในการผลิตแบริ่ง เกียร์ และส่วนประกอบที่ต้องการความทนทานต่อการสึกหรอสูง เป็นที่รู้จักกันดีในด้านความสามารถในการตัดเฉือนที่ดีและความต้านทานการกัดกร่อน โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมทางทะเล สงวนลิขสิทธิ์เนื้อหาที่ระบุไว้ทั้งหมดโดย https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | ยังไม่มีการกำหนดมาตรฐาน | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | ยังไม่มีการกำหนดมาตรฐาน | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| หมายเหตุ: รหัสรูปแบบการจัดส่ง: .01 = การหล่อทราย, .02 = การหล่อแรงโน้มถ่วง, .03 = การหล่อแบบแรงเหวี่ยง, .04 = การหล่ออย่างต่อเนื่อง | ||||||||||||
วัสดุ: บรอนซ์ C86300Oแผ่นสไลด์แบบไม่มีน้ำมัน(ก่อนหน้านี้ใช้โลหะผสมทองแดง JIS, HBSC4) สารหล่อลื่นแข็งพิเศษ แนะนำให้หล่อลื่นเบื้องต้นเพื่อการใช้งานที่มีประสิทธิภาพมากขึ้น แผ่นสไลด์แบบไม่มีน้ำมันที่ทำจากโลหะผสมทองแดง
CuSn7Zn4Pb7(GB/T 1176-1987)= G-CuSn 7 ZnPb(DIN)=C93200(SAE660 RG7)คุณภาพองค์ประกอบทางเคมี/% |
|||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 81.0-85.0 | 6.3-7.5 | 0.01 | 0.2 | - | 1 | 6.0-8.0 | 0.01 | 1.5 | 2.0-4.0 |
| ความต้านทานแรงดึง (Mpa) | ความแข็งแรงของผลผลิต (Mpa) | ความเหนียว% | ความแข็ง (HB) |
| 241 | 138 | 10 | 65 |
แผ่นสไลด์แบบไม่มีน้ำมันชนิดนี้สามารถนำไปใช้ในสภาพแวดล้อมที่แห้ง อุณหภูมิสูง แรงดันสูง กัดกร่อน น้ำ หรือสารเคมีอื่นๆ เมื่อไม่สามารถนำน้ำมันเข้ามาได้ ใช้กันอย่างแพร่หลายในสายผลิตภัณฑ์ยานยนต์ วิศวกรรมน้ำ ประตูเขื่อน อุตสาหกรรมพลาสติก เครื่องหล่อแบบต่อเนื่อง ลูกกลิ้งเหล็กในอุตสาหกรรมโลหะวิทยา เครื่องจักรแร่ เรือ เทอร์โบเจเนอเรเตอร์ กังหันไฮดรอลิก และเครื่องฉีดขึ้นรูป

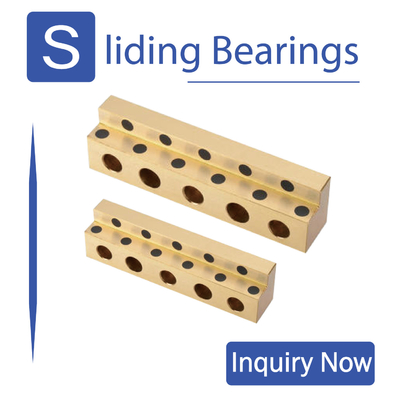

วัสดุบล็อกเลื่อน VSB-50P ทำจากโลหะฐานบรอนซ์หล่อแข็งแรงพร้อมสารหล่อลื่นแข็งพิเศษที่ฝังอยู่ โลหะฐานทนต่อภาระสูงและสารหล่อลื่นแข็งให้การหล่อลื่นตัวเอง แบริ่งแสดงประสิทธิภาพที่ยอดเยี่ยมโดยไม่ต้องหล่อลื่นล่วงหน้าภายใต้สภาวะที่มีอุณหภูมิสูง/ต่ำมากที่ความเร็วต่ำ วัสดุนี้ให้โซลูชันแบริ่งที่ไม่ต้องบำรุงรักษา โดยเฉพาะอย่างยิ่งสำหรับภาระสูง การเคลื่อนที่แบบเป็นระยะหรือแบบสั่น
แผนภูมิขนาดแผ่นสไลด์แบบไม่มีน้ำมัน |
||||||||||||||||||||||
| ชื่อบทความ | ความกว้าง W | ความยาว L | ความสูง H | l1 | l2 | l3 | l4 | M (ISO 4762) | ประเภท | CAD-ดาวน์โหลด | สอบถาม | |||||||||||
| VSB 50-80 | 50 | 80 | 20 | 25 | 30 | - | - | 2xM8 | A | |||||||||||||
| VSB 50-100 | 50 | 100 | 20 | 25 | 50 | - | - | 2xM12 | A | |||||||||||||
| VSB 50-125 | 50 | 125 | 20 | 25 | 75 | - | - | 2xM12 | A | |||||||||||||
| VSB 50-160 | 50 | 160 | 20 | 25 | 110 | - | - | 2xM12 | A | |||||||||||||
| VSB 50-200 | 50 | 200 | 20 | 25 | 150 | - | - | 2xM12 | A | |||||||||||||
| VSB 50-250 | 50 | 250 | 20 | 25 | 60 | 80 | - | 4xM12 | D | |||||||||||||
| VSB 50-300 | 50 | 300 | 20 | 25 | 80 | 90 | - | 4xM12 | D | |||||||||||||
| VSB 50-350 | 50 | 350 | 20 | 25 | 100 | 100 | - | 4xM12 | D | |||||||||||||
| VSB 50-400 | 50 | 400 | 20 | 25 | 120 | 110 | - | 4xM12 | D | |||||||||||||
| VSB 50-450 | 50 | 450 | 20 | 25 | 140 | 120 | - | 4xM12 | D | |||||||||||||
