| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | หน่วยแบริ่งหน้าแปลน |
| MOQ: | ตกลงกันได้ |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |
| ความสามารถในการจําหน่าย: | 7000000 ชิ้น / ชิ้นหนึ่งสัปดาห์ |

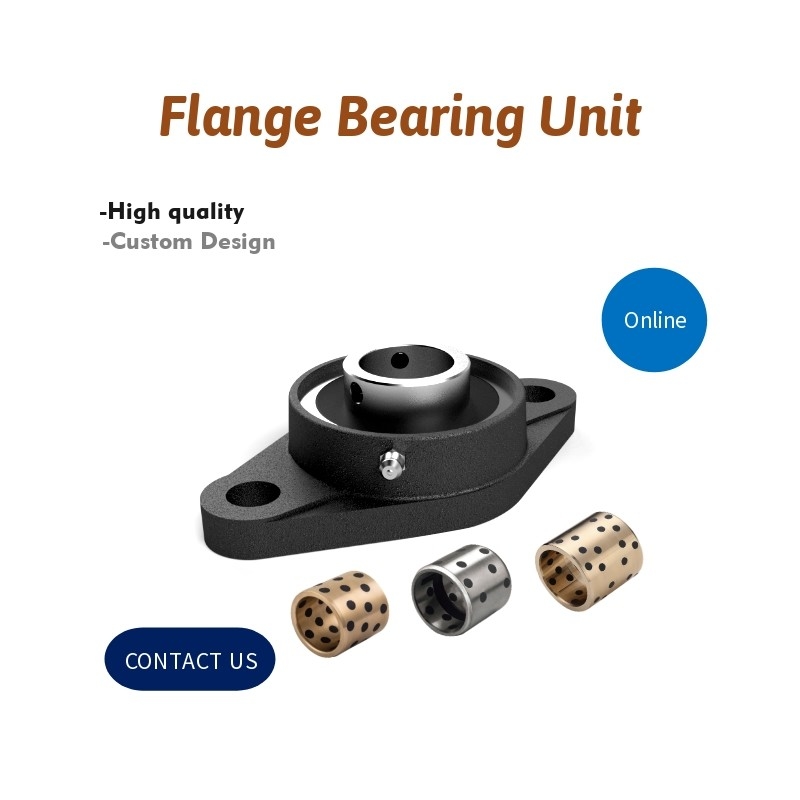

หมอนบล็อก Flange Graphite Plugged Bushings เป็นส่วนประกอบที่ออกแบบด้วยความแม่นยํา เพื่อให้การทํางานเรียบร้อยและน่าเชื่อถือได้ในการใช้งานอุตสาหกรรมต่างๆ
สร้างขึ้นด้วยการออกแบบแผ่นลวดกล่องหมอน ปากหมอนเหล่านี้ให้การสนับสนุนที่แข็งแรงและความมั่นคง, รับประกันการสอดคล้องที่แม่นยําและลดการสั่นสะเทือนวัสดุที่ติดกราฟิต รับประกันการปรับน้ํามันที่ดีและทนทานการใช้งาน, ส่งผลให้อายุการใช้งานยาวนานและลดความต้องการในการบํารุงรักษา
พล็อกเพลนจ์บล็อกบล็อกบล็อกบล็อกบล็อกบล็อกบล็อกบล็อกบล็อกบล็อกบล็อกบล็อกบล็อกบล็อกบล็อกบล็อกการ ออกแบบ ที่ มี ความ ละเอียด ทํา ให้ ผนัง หนาแน่น และ ลด ความ กระชับ กระชับ, เพิ่มประสิทธิภาพและผลงานของระบบโดยรวม
ด้วยวัสดุที่มีคุณภาพสูง และการสร้างที่แข็งแรงหมอน Block Flange Graphite Plugged Bushings เป็นตัวเลือกที่เชื่อถือได้สําหรับการใช้งานอุตสาหกรรมที่ต้องการผลงานที่น่าเชื่อถือและยาวนาน.
หมอนล็อคเบอร์เกอร์หมอนบล็อกเบอร์เรน & ใส่ กล่องกราฟิต
หมอนบล็อคทองแดงบุซชิ่งแกรฟิตเบอร์, หน่วยแกรฟิตบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคบล็อคและยูนิตยูนิตยูนิตยูนิตยูนิตยูนิตยูนิตยูนิตยูนิต. มีให้เลือกในรูปแบบประเภทของวัสดุหน่วยที่ติดตั้งแต่ละหน่วย รวมถึงหน่วยที่ติดตั้งทําหน้าที่เป็นระบบในการตั้งตําแหน่งของหลอดบรรทุกอย่างมั่นคงเพื่อการทํางานที่น่าเชื่อถืออ่านเพิ่มเติมเกี่ยวกับแต่ละประเภทของหลอดหมอนโดยใช้ลิงค์ด้านล่าง
การลดภาระการปรับน้ํามัน ใช้ได้ในสภาพแวดล้อมที่รุนแรง การติดตั้งง่าย
โบล็อกหมอนแกรฟิตทองแดงแสดงผลงานที่ดียิ่งกว่า แม้ในสภาพที่ไม่ดีและในส่วนที่การปรับน้ํามันไม่เป็นไปได้
อุปกรณ์สอดคล้องตัวเอง
■การใช้งานที่ง่าย โดยการบูรณาการอย่างสมบูรณ์แบบในหน่วย
เช่นเดียวกับหม้อหมุน, OILlES กล่องหมอนสามารถติดตั้งได้อย่างง่ายดายกับแกนการติดตั้งด้วยสกรูล็อค.แหวนภายในที่ให้บริการใน OILS ลูกกลมหมอนบล็อค Flange กราฟิต Bushings ช่องเจาะ สนับสนุนการทํางานการขัดสนองที่ดีเยี่ยมไม่ว่าความหยาบผิวของ shaft การติดตั้ง.
■การสอดคล้องตัวเองอย่างมีเหตุผล
เครื่องแปรรูปด้วยความแม่นยําสูงด้วยเครื่องแปรรูปพื้นผิวกลมพื้นผิวคู่ของทองแดง Bushing หมุนและหมอนบล็อค Flange กล่อง Graphite Bushings ยอมให้การจัดสรรเรียบร้อยโดยไม่ทําให้สัมผัสเบี่ยงเบนกับพื้นผิวเลื่อน, ดังนั้นการทํางานของบล็อกหมอน Flange Graphite Bushings ได้แสดงให้เห็นอย่างเต็มที่ในขณะที่ดูดซึมการปรับแต่งการติดตั้ง
■การใช้งานที่ไม่ต้องดูแล
โบล็อกหมอนบรอนซ์บัชชิง สามารถใช้ได้โดยไม่ต้องใช้น้ํามันดังนั้นมันสามารถใช้ได้บนเครื่องแปรรูปอาหารที่การใช้ไขมันไม่น่าสนใจ และยังใช้ได้บนส่วนที่ยากที่จะปรับน้ํามันไม่ต้องกังวล (อายุการใช้งานของกราฟิตบัซิ่ง สามารถขยายได้ด้วยการให้การปรับน้ํามัน)
หน่วยฟลันจ์หล่อทองแดงและหน่วยหล่อทองแดงขนาดกลางมีให้เลือกในรูปแบบสี่บอลท์และสองบอลท์
หน่วยกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องกล่องที่สามารถลื่นซ้อนใหม่ได้ โดยใช้น้ํามันเล็บบนตัวบรรทุกพวกมันเหมาะสําหรับการทํางานในสภาพพิเศษ (สภาพแวดล้อมที่ยากลําบาก ความเร็วสูง อุณหภูมิสูง หรือภาระที่ค่อนข้างสูง)
บล็อคฟลานจ์ของลื่นตัวเองหมอนบล็อก แฟลนจ์ กราฟิต บูชิ่งได้รับการประกอบโดยอัตโนมัติด้วยกล่องทองแดงทัด และมีในห่อแกรฟิตทองแดงที่หล่อลื่นตัวเอง หรือห่อแกรฟิตคาร์บอน
เครื่องลื่นตัวเองหมอนบล็อก แฟลนจ์ กราฟิต บูชิ่งหน่วยใช้เมื่อแกนแกนตั้งตรงกับพื้นผิวการติดตั้งของบล็อคหมอนบล็อคฟลานจ์
บ้านมีพื้นดินความแม่นยําตั้งตรงกับแกนของบล็อคหมอนบล็อคฟลันจ์กราฟิตบัสชิง และ 2 หรือ 4 หลุมติดตั้ง ขึ้นอยู่กับรูปแบบหมุนสามารถปลดและถอน, ทําให้การทดแทนของหลอดสอดง่ายและรวดเร็วกว่าไฟฟ้าหมุนแบบดั้งเดิมที่ต้องติดตั้งแรงดันในกระเป๋าแฟลนจ์ที่หล่อลื่นตัวเองหมอนบล็อก แฟลนจ์ กราฟิต บูชิ่งหน่วยสามารถทนภาระหนักได้ด้วย ซึ่งป้องกันกระบอกจากการบิดที่อาจทําให้สั่นหรือเสียหายอื่นๆ

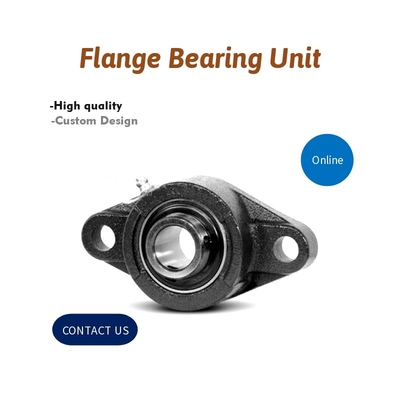

โบลท์สองสายแฟลนจ์ที่หล่อลื่นตัวเองหมอนบล็อก แฟลนจ์ กราฟิต บูชิ่งหน่วยมีรูปร่างเป็นเพชร และมีหลุมสองหลุมสําหรับการติดตั้งbolts หนึ่งในแต่ละด้านของ Pillow Block Flange Graphite Bushingsเส้นที่วาดผ่านแกนของหลุมการติดตั้งเป็นเส้นตรงที่ข้ามแกนของหลอด.

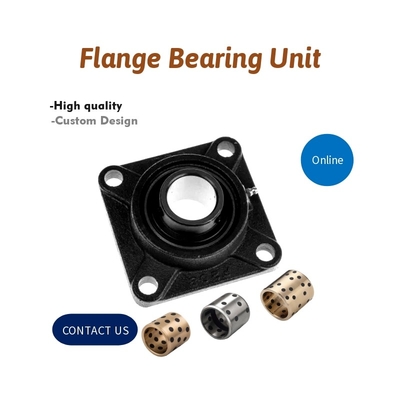

สี่โบลท์แฟลนจ์ที่หล่อลื่นตัวเองหมอนบล็อก แฟลนจ์ กราฟิต บูชิ่งหน่วยมีรูติดตั้งสี่จัดเรียง radially รอบแกนของหมอนบล็อก Flange Graphite Bushingsแฟลนจ์ที่หล่อลื่นตัวเองหมอนบล็อก แฟลนจ์ กราฟิต บูชิ่งหน่วยปกติจะมีกลมหรือกลมสี่เหลี่ยม
| ขนาด shaft | B | C | D | E | H | J | M | S |
| 3/4" | 4-13/32 | 1-5/8 | 2-5/32 | 3-17/32 | 7/16 | 13/32 | 1-3/32 | 1-1/8 |
| 7/8" | 4-7/8 | 1-13/16 | 2-15/32 | 3-57/64 | 1/2 | 7/16 | 1-5/32 | 1-7/32 |
| 15/16" | 4-7/8 | 1-13/16 | 2-15/32 | 3-57/64 | 1/2 | 7/16 | 1-5/32 | 1-7/32 |
| 1" | 4-7/8 | 1-13/16 | 2-15/32 | 3-57/64 | 1/2 | 7/16 | 1-5/32 | 1-7/32 |
| 1-1/8" | 5-9/16 | 2-1/16 | 3 | 4-19/32 | 9/16 | 7/16 | 1-5/16 | 1-27/64 |
| 1-3/16" | 5-9/16 | 2-1/16 | 3 | 4-19/32 | 9/16 | 7/16 | 1-5/16 | 1-27/64 |
| 1-1/4" | 6-23/32 | 2-3/8 | 3-13/32 | 5-1/8 | 5/8 | 1/2 | 1-15/32 | 1-45/64 |
| 1-3/8" | 6-23/32 | 2-3/8 | 3-13/32 | 5-1/8 | 5/8 | 1/2 | 1-15/32 | 1-45/64 |
| 1-7/16" | 6-23/32 | 2-3/8 | 3-13/32 | 5-1/8 | 5/8 | 1/2 | 1-15/32 | 1-45/64 |
| 1-1/2" | 6-23/32 | 2-3/8 | 3-13/32 | 5-1/8 | 5/8 | 1/2 | 1-15/32 | 1-45/64 |
| 1-11/16" | 5-27/32 | 2-13/16 | 3-7/8 | 5-3/4 | 11/16 | 9/16 | 1-17/32 | 1-23/32 |
| 1-3/4" | 5-27/32 | 2-13/16 | 3-7/8 | 5-3/4 | 11/16 | 9/16 | 1-17/32 | 1-23/32 |
| 1-15/16" | 7-7/16 | 3-1/16 | 4-9/32 | 6-3/16 | 23/32 | 9/16 | 1-7/8 | 1-63/64 |
| 2 " | 7-7/16 | 3-1/16 | 4-9/32 | 6-3/16 | 23/32 | 9/16 | 1-7/8 | 1-63/64 |
| 2-3/16" | 8-5/8 | 3-3/8 | 5 | 7-1/4 | 5/8 | 5/8 | 1-1/2 | 2-9/16 |
| ขนาด shaft | B | B.C. | C | D | E | H | J | M | S |
| 3/4" | 3-3/8 | 3-17/32 | 1-5/8 | 2-1/8 | 2-1/2 | 7/16 | 3/8 | 1-3/32 | 1-3/16 |
| 7/8" | 3-3/4 | 3-57/64 | 1-13/16 | 2-11/32 | 2-3/4 | 1/2 | 7/16 | 1-5/32 | 1-7/32 |
| 15/16" | 3-3/4 | 3-57/64 | 1-13/16 | 2-11/32 | 2-3/4 | 1/2 | 7/16 | 1-5/32 | 1-7/32 |
| 1" | 3-3/4 | 3-57/64 | 1-13/16 | 2-11/32 | 2-3/4 | 1/2 | 7/16 | 1-5/32 | 1-7/32 |
| 1-1/8" | 4-1/4 | 4-19/32 | 2-1/16 | 3 | 3 1/4 | 9/16 | 7/16 | 1-5/16 | 1-3/8 |
| 1-3/16" | 4-1/4 | 4-19/32 | 2-1/16 | 3 | 3 1/4 | 9/16 | 7/16 | 1-5/16 | 1-3/8 |
| 1-1/4" | 4-5/8 | 5-1/8 | 2-3/8 | 3-13/32 | 3-5/8 | 5/8 | 1/2 | 1-15/32 | 1-21/32 |
| 1-3/8" | 4-5/8 | 5-1/8 | 2-3/8 | 3-13/32 | 3-5/8 | 5/8 | 1/2 | 1-15/32 | 1-21/32 |
| 1-7/16" | 4-5/8 | 5-1/8 | 2-3/8 | 3-13/32 | 3-5/8 | 5/8 | 1/2 | 1-15/32 | 1-21/32 |
| 1-1/2" | 4-5/8 | 5-1/8 | 2-3/8 | 3-13/32 | 3-5/8 | 5/8 | 1/2 | 1-15/32 | 1-21/32 |
| 1-11/16" | 5-3/8 | 5-32/64 | 2-13/16 | 4-1/8 | 4-1/8 | 11/16 | 9/16 | 1-17/32 | 1-11/16 |
| 1-3/4" | 5-3/8 | 5-32/64 | 2-13/16 | 4-1/8 | 4-1/8 | 11/16 | 9/16 | 1-17/32 | 1-11/16 |
| 1-15/16" | 5-5/8 | 6-3/16 | 3-1/16 | 4-7/16 | 4-3/8 | 22/32 | 9/16 | 1-7/8 | 1-29/32 |
| 2 " | 5-5/8 | 6-3/16 | 3-1/16 | 4-7/16 | 4-3/8 | 22/32 | 9/16 | 1-7/8 | 1-29/32 |
| 2-3/16" | 6-3/8 | 7-1/4 | 3-3/8 | 4-3/4 | 5-1/8 | 25/32 | 5/8 | 1-15/16 | 2-3/16 |
| 2-7/16" | 6-7/8 | 15/7/16 | 3-3/4 | 5-3/8 | 5-5/8 | 27/32 | 5/8 | 2-1/16 | 2-3/8 |
| 2-1/2 นิ้ว | 6-7/8 | 15/7/16 | 3-3/4 | 5-3/8 | 5-5/8 | 27/32 | 5/8 | 2-1/16 | 2-3/8 |
| 2-15/16" | 7-5/8 | 8-31/64 | 4-3/16 | 6-1/2 | 6 | 3/4 | 3/4 | 1-15/16 | 2-49/64 |
| 3" | 7-5/8 | 8-31/64 | 4-3/16 | 6-1/2 | 6 | 3/4 | 3/4 | 1-15/16 | 2-49/64 |
การใช้ฟลานจ์สองสกรูหมอนบล็อก แฟลนจ์ กราฟิต บูชิ่งการประกอบ
โบลท์สองสายแฟลนจ์ที่หล่อลื่นตัวเองหมอนบล็อก แฟลนจ์ กราฟิต บูชิ่งหน่วยสามารถพบได้ในหลากหลายการใช้งาน รวมถึงการเกษตร การทําขนม การก่อสร้าง การป่าไม้ การใช้เรือ และอุปกรณ์เย็บผ้า
ข้อดีของการใช้แฟลนจ์ที่หล่อลื่นตัวเองหมอนบล็อก แฟลนจ์ กราฟิต บูชิ่งหน่วย
เครื่องลื่นตัวเองหมอนบล็อก แฟลนจ์ กราฟิต บูชิ่งหน่วยมีให้เลือกการใส่เมตรหรือนิ้ว การออกแบบของพวกเขาให้คุณปรับความผิดค่อนข้างเล็ก
รายละเอียด
| วัสดุ | ทองแดงเหล็ก |
| กว้างภายใน | 30 มม. |
| ความยาว | 148 มม. |
| ความกว้าง | 80 มม |
| ความลึก | 40.2 มม. |
| จํานวนหลุมบนภูเขา | 2 |
| ขนาดหลุมเขา | 16 มม. |
| มอนท์โฮล เซ็นเตอร์ถึงเซ็นเตอร์ | 117 มม. |
ข้อดีของการใช้หน่วยหักฟลานจ์ที่หล่อลื่นตัวเอง
อุปกรณ์ย่อยตัวเองมีรูปแบบหลากหลายสําหรับการใช้งานต่าง ๆ โดยมีตัวเลือกเมตรหรืออิมพีเรียล การออกแบบของพวกเขาทําให้มีการย้ายที่เริ่มต้นปานกลาง
ปกติหมอนบล็อก แฟลนจ์ กราฟิต บูชิ่งการใช้งาน
สี่โบลท์หน่วยบรรทุกฟลานจ์ที่หล่อลื่นด้วยตัวเองสําหรับสภาพการทํางานปกติ (หน่วยบรรทุกฟลานจ์ที่หล่อลื่นด้วยตัวเองหมอนบล็อกฟลันจ์ กล่องกราฟิตจากการติดตั้ง ball bearing assembly หรือ "Bearings with Housing" ครอบครัว) เป็นหนึ่งในการประกอบห่อที่ทั่วไปที่สุดหน่วยหักฟลานจ์ที่หล่อลื่นตัวเองสามารถพบได้ในหลากหลายการใช้งาน รวมถึง แต่ไม่จํากัดเฉพาะ อุปกรณ์การเกษตร, เครื่องอบขนม, สร้าง, ป่าไม้, ทะเล, และอุปกรณ์ทอ.

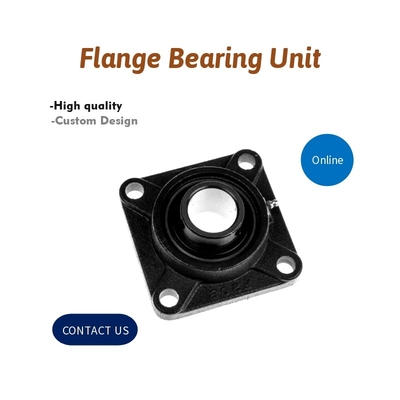

อุปกรณ์พัดลมลื่นตัวเอง 4 โบลท์
สี่โบลท์หน่วยบรรทุกฟลานจ์ที่หล่อลื่นด้วยตัวเองผลิตจากทองแดงเหล็กกลางหนัก มีให้เลือกในขนาดที่แตกต่างกัน เพื่อตอบสนองกับการใช้งานที่หลากหลายอุปกรณ์ย่อยตัวเองหัก flange ใช้ในหลายอุตสาหกรรมและสามารถนําไปใช้ในเครื่องจักรที่หลากหลายเช่นระบบการบรรจุ, ระบบขนส่ง, อุปกรณ์การเกษตร, เครื่องจักรก่อสร้าง, ระบบการรักษาความร้อน, ระบบป่าไม้, และการใช้งานทางทะเล
หมอนบล็อก แฟลนจ์ กราฟิต บูชิ่งรายละเอียด
| วัสดุ | ทองแดงเหล็ก |
| กว้างภายใน | 25.4 มิลลิเมตร |
| ความยาว | 3-3/4in |
| ความกว้าง | 3-3/4in |
| ความลึก | 1-13/62in |
| จํานวนหลุมบนภูเขา | 4 |
| ขนาดหลุมเขา | 15/32 ใน |
| มอนท์โฮล เซ็นเตอร์ถึงเซ็นเตอร์ | 69.8 มิลลิเมตร |
ประเภทนี้ของหมอนบล็อก Flange Graphite Bushings ถูกใช้อย่างแพร่หลายในเครื่องจักรการเกษตร, เครื่องจักรก่อสร้าง, เครื่องจักรทอ, เครื่องจักรอาหาร, อุปกรณ์การขนส่ง,สายการผลิตกระจก hollow, วิศวกรรมและโครงการวิศวกรรม, เครื่องพิมพ์เจ็ท, อุปกรณ์แปรรูปเครื่องเทศ, เครื่องแลกเปลี่ยนความร้อน, อุปกรณ์บําบัดน้ํา, ปั๊ม, เครื่องผสมไฟฟ้า, เครื่องเย็บครัวเรือน, โต๊ะสกรีนการเรียง, เครื่องเคลือบ, เครื่องเลือง, เครื่องพิมพ์ยาง, เครื่องทํากระดาษ, เครื่องม้วนพลาสติก, ส่วนเครื่องจักรเกษตร, เครื่องแห้งเม็ด, เป็นต้น
เราเป็นมืออาชีพผู้จําหน่ายเครื่องปักหมอน
หมุนย่อยตัวเอง ผู้ผลิตและผู้จําหน่าย
