| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | บล็อกหมอนแยกแข็ง |
| MOQ: | ตกลงกันได้ |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T |
| ความสามารถในการจําหน่าย: | 7000000 ชิ้น / ชิ้นหนึ่งสัปดาห์ |

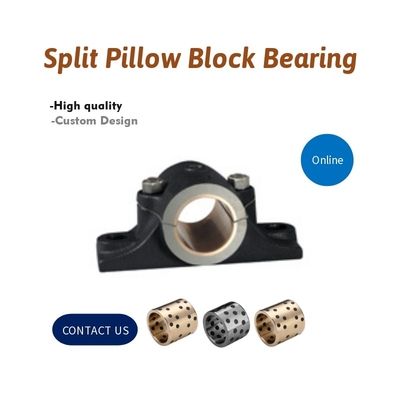

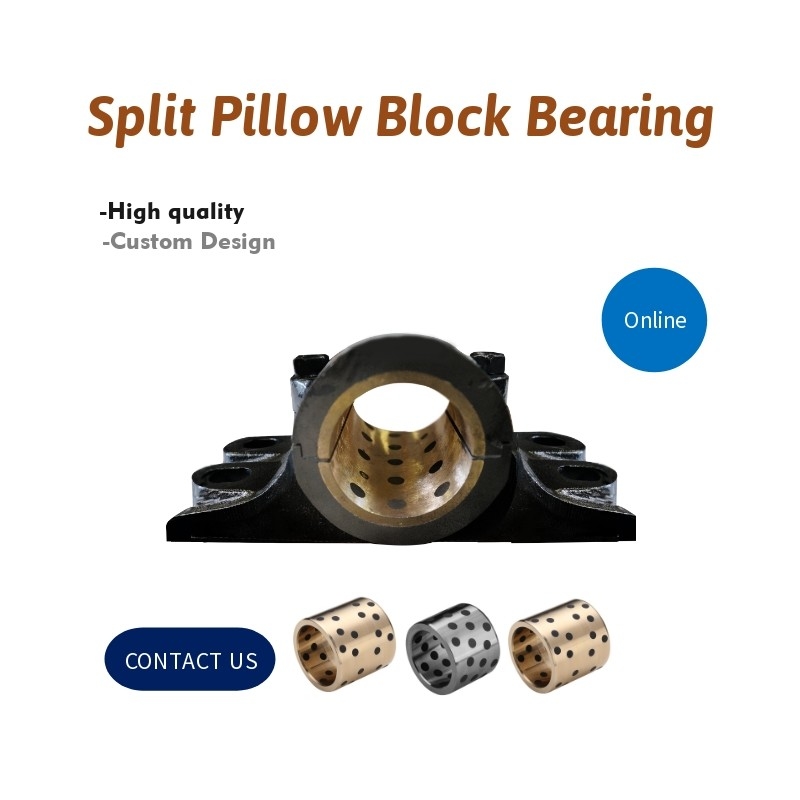

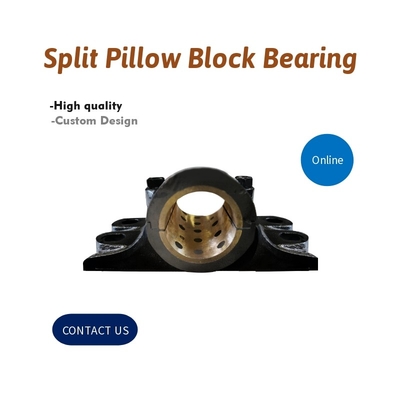

บล็อก Pillow Bushings Oilless Bronze Graphite Plugged เป็นส่วนประกอบประสิทธิภาพสูงที่ออกแบบมาเพื่อให้การทำงานราบรื่นและเชื่อถือได้ในการใช้งานทางอุตสาหกรรมต่างๆ
สร้างจากบรอนซ์ บูชชิ่งเหล่านี้แสดงให้เห็นถึงความแข็งแรงและความทนทานที่ยอดเยี่ยม ทำให้เหมาะสำหรับการใช้งานที่มีภาระหนักและความเร็วสูง การออกแบบแบบไม่มีน้ำมันช่วยลดความจำเป็นในการหล่อลื่น ลดความต้องการในการบำรุงรักษาและต้นทุนการดำเนินงาน
คุณสมบัติการเสียบกราไฟต์ของบูชชิ่งเหล่านี้ช่วยให้มั่นใจได้ถึงการหล่อลื่นที่มีประสิทธิภาพและความทนทานต่อการสึกหรอ ซึ่งช่วยยืดอายุการใช้งานของบูชชิ่ง นอกจากนี้ยังส่งผลให้เกิดแรงเสียดทานลดลงและประสิทธิภาพของระบบหมุนเวียนดีขึ้น
บล็อก Pillow Bushings Oilless Bronze Graphite Plugged มักใช้ในเครื่องจักร ปั๊ม มอเตอร์ และอุปกรณ์หมุนอื่นๆ การออกแบบที่ติดตั้งอย่างแม่นยำช่วยให้มั่นใจได้ถึงการจัดตำแหน่งและความมั่นคงที่แม่นยำ ลดการสั่นสะเทือนและเสียงรบกวน
ด้วยโครงสร้างที่แข็งแกร่งและวัสดุคุณภาพสูง บูชชิ่งเหล่านี้ให้ประสิทธิภาพที่เชื่อถือได้แม้ในสภาพแวดล้อมทางอุตสาหกรรมที่ท้าทายที่สุด ไม่ว่าจะใช้ในการใช้งานในร่มหรือกลางแจ้ง พวกเขาให้โซลูชันที่ยาวนานและคุ้มค่าสำหรับการหมุนที่ราบรื่นและมีประสิทธิภาพ
VIIPLUS เชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการขายตลับลูกปืนหล่อลื่นตัวเอง หลักบล็อก Pillow แบบแยกแข็ง ผลิตภัณฑ์คือตลับลูกปืนคอมโพสิตโพลิเมอร์โลหะ ตลับลูกปืนคอมโพสิตสองโลหะ ตลับลูกปืนเคลือบบรอนซ์ ตลับลูกปืนโมโนเมทัลลิกหล่อลื่นตัวเอง และตลับลูกปืนอื่นๆ
ตัวเรือนตลับลูกปืน Pillow Block แบบแยกและ/หรือตลับลูกปืนถูกแบ่งออกเป็นสองส่วนและยึดติดกัน ทำให้บำรุงรักษาหรือเปลี่ยนตลับลูกปืนได้ง่ายขึ้นสำหรับตลับลูกปืนหรือเพลาที่สึกหรอหรือเสียหาย
บล็อก Pillow แบบแยกแข็ง ข้อกำหนดในการบริการที่มีการโหลดด้านข้างหรือแรงกดเชิงมุมต้องใช้ตลับลูกปืนเม็ดกลม ตลับลูกปืนเหล่านี้ช่วยให้คุณรองรับภาระภายใน 30 ° ในแต่ละด้านของร่องจาระบี พวกเขามีคุณสมบัติทั้งหมดของตลับลูกปืนแบบแยกปกติ รวมถึงสไตล์ที่แข็งแกร่ง ตลับลูกปืนเหล่านี้มีจำหน่ายเฉพาะวัสดุเคลือบบรอนซ์เท่านั้น
ฐานสี่โบลต์ทำจากเหล็กหล่อพร้อมตำแหน่งติดตั้ง 2 หรือ 4 โบลต์
เหล็กหล่อเป็นของตระกูลวัสดุที่มีส่วนประกอบหลักคือเหล็ก โดยมีปริมาณคาร์บอนและซิลิกอนในปริมาณเล็กน้อย เหล็กหล่อเป็นวัสดุคอมโพสิตตามธรรมชาติที่มีคุณสมบัติถูกกำหนดโดยโครงสร้างจุลภาค — เฟสที่เสถียรและเมตาเสถียรที่เกิดขึ้นระหว่างการแข็งตัวหรือการอบชุบด้วยความร้อนในภายหลัง ส่วนประกอบโครงสร้างจุลภาคหลักของเหล็กหล่อคือรูปแบบทางเคมีและสัณฐานวิทยาที่คาร์บอนใช้ และเมทริกซ์โลหะต่อเนื่องที่คาร์บอนและ/หรือคาร์ไบด์กระจายอยู่
| เพลา ขนาด |
หมายเลขชิ้นส่วน | น้ำหนัก | A | B | C | D | E | F-Dia. โบลต์ |
G | H | K | L | M | ท่อ แตะ |
||||
| บรอนซ์ | ||||||||||||||||||
|
|
10 | 1 3⁄4 | 8 1⁄4 | 3 1⁄2 | 7⁄8 | 6 1⁄2 | 1⁄2 | 1 3⁄4 | 3 7⁄16 | 4 7⁄16 | 4 | 3⁄4 | 1⁄4 | ||||
|
|
13 | 1 7⁄8 | 8 1⁄2 | 3 1⁄2 | 1 | 6 3⁄4 | 1⁄2 | 1 3⁄4 | 3 3⁄4 | 4 7⁄8 | 4 1⁄2 | 3⁄4 | 1⁄4 | ||||
|
|
18 | 2 1⁄8 | 10 1⁄4 | 4 | 1 1⁄8 | 8 | 5⁄8 | 2 | 4 3⁄16 | 5 5⁄16 | 5 | 1 | 1⁄4 | ||||
|
|
21 | 2 1⁄4 | 10 1⁄2 | 4 1⁄4 | 1 1⁄4 | 8 1⁄4 | 5⁄8 | 2 1⁄4 | 4 1⁄2 | 5 7⁄8 | 5 1⁄2 | 1 | 1⁄4 | ||||
|
|
26 | 2 1⁄2 | 11 | 4 1⁄2 | 1 3⁄8 | 8 3⁄4 | 5⁄8 | 2 1⁄2 | 4 7⁄8 | 6 3⁄4 | 6 | 1 | 3⁄8 |
| เพลา ขนาด |
หมายเลขชิ้นส่วน | น้ำหนัก | A | B | C | D | E | F-Dia. โบลต์ |
G | H | K | L | M | ท่อ แตะ |
||||
| บรอนซ์ | ||||||||||||||||||
|
|
43 | 3 1⁄4 | 13 | 5 | 1 3⁄8 | 10 1⁄2 | 3⁄4 | 2 3⁄4 | 6 1⁄4 | 8 1⁄8 | 7 | 1 1⁄4 | 1⁄2 | ||||
|
|
62 | 3 1⁄2 | 14 3⁄4 | 5 1⁄2 | 1 1⁄2 | 12 | 3⁄4 | 3 | 6 13⁄16 | 9 3⁄8 | 8 | 1 3⁄8 | 1⁄2 | ||||
|
|
86 | 4 1⁄8 | 16 1⁄2 | 6 1⁄4 | 1 3⁄4 | 13 1⁄2 | 7⁄8 | 3 1⁄2 | 7 7⁄8 | 10 3⁄8 | 9 | 1 1⁄2 | 1⁄2 | ||||
|
|
116 | 4 1⁄2 | 18 | 7 | 1 7⁄8 | 15 | 7⁄8 | 4 | 8 9⁄16 | 11 1⁄4 | 10 | 1 5⁄8 | 1⁄2 | ||||
|
|
166 | 5 | 19 1⁄4 | 7 3⁄4 | 2 | 15 3⁄4 | 1 | 4 1⁄2 | 9 3⁄8 | 12 1⁄4 | 11 | 1 3⁄4 | 1⁄2 | ||||
|
|
198 | 5 1⁄2 | 20 1⁄2 | 8 1⁄2 | 2 1⁄8 | 16 1⁄2 | 1 1⁄8 | 5 | 10 1⁄4 | 13 3⁄4 | 12 | 1 7⁄8 | 1⁄2 |
การดำเนินงานทางอุตสาหกรรมหนัก:
·การผลิตกระแสไฟฟ้า (ถ่านหิน)
·การขุด/รวม/ซีเมนต์
·โรงงานโลหะเยื่อกระดาษและกระดาษ/โรงเลื่อย/ป่าไม้/การบำบัดน้ำ
·การแปรรูปอาหาร
·คลังสินค้า
·สะพาน/โครงสร้างที่เคลื่อนย้ายได้
·พัดลม/โบลเวอร์อุตสาหกรรม
·สกรูยึด - ตลับลูกปืนที่ยึดด้วยสกรูยึดจะถูกยึดกับเพลาด้วยสกรูยึดที่อยู่บนวงแหวนด้านใน นั่นคือ ตลับลูกปืนมีสกรูยึดเพื่อยึดวงแหวนด้านในกับเพลา
·ตลับลูกปืนปลอกล็อคมีน็อตล็อคเพื่อยึดวงแหวนด้านในกับเพลา
·ไม่มีวิธีการยึดตลับลูกปืนไม่มีข้อกำหนดในการยึดเพลา
ขั้นตอนการทำงานนี้ใช้สำหรับสกรูปรับหรือปลอกคอที่พบมากที่สุดสำหรับอุปกรณ์ล็อคเพลา โดยใช้หน่วยคงที่และหน่วยขยาย แต่แนวทางทั่วไปใช้กับการติดตั้งตลับลูกปืนทั้งหมด
1. ตรวจสอบและทำความสะอาดเพลา
ขั้นแรก ให้ตรวจสอบเพลาของคุณ เพื่อให้แน่ใจว่าสะอาด กลม ตรง ปราศจากเสี้ยนและรอยบาก และไม่ได้มีขนาดเล็กหรือใหญ่เกินไปตามข้อกำหนดของผู้ผลิต ใช้กระดาษทรายละเอียดหรือเทปเงาทำความสะอาดต้นไม้จากสนิม จากนั้นใช้น้ำมันเคลือบเบาๆ เพื่อขจัดเศษ
2. ใส่ตลับลูกปืนบนเพลา
ใช้ค้อนและท่อนไม้หรือท่อเหล็กอ่อนบนวงแหวนด้านในเมื่อวางตลับลูกปืนบนเพลา หากจำเป็นต้องเคาะตลับลูกปืนเข้าที่ ห้ามตีหรือออกแรงกดบนตัวเรือนหรือซีล
3. ขันสกรูตัวเรือนเข้ากับโครงสร้างการติดตั้งเบาๆ
วางตำแหน่งเพลาในตำแหน่งโดยขันสกรูตัวเรือนเข้ากับโครงสร้างการติดตั้งเบาๆ เชื่อมช่องในโบลต์ยึดตัวเรือนด้วยแหวนรองขนาดใหญ่หรือแหวนรองสปริงขนาดใหญ่ สิ่งนี้สามารถช่วยป้องกันการคลายตัวได้
4. กำหนดตำแหน่งการติดตั้งขั้นสุดท้าย
ก่อนยึดโบลต์ ให้กำหนดตำแหน่งการติดตั้งขั้นสุดท้ายของคุณโดยจัดตำแหน่งตลับลูกปืนด้วยมือหรือค้อนยาง
5. ขันสกรูตัวเรือนเข้ากับโครงสร้างการติดตั้งให้แน่น
หลังจากจัดตำแหน่งตลับลูกปืนอย่างถูกต้องแล้ว ให้ยึดทั้งสองหน่วยเข้ากับโครงสร้างการติดตั้งให้แน่น
6. ตรวจสอบให้แน่ใจว่าเพลาสามารถเคลื่อนที่ตามแนวแกนได้
