| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | พุ่มไม้ทรงกระบอก |
| MOQ: | การเจรจาต่อรอง， จีนราคาโรงงาน |
| ราคา: | Cheap Price Made in china |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | ขนาดมาตรฐาน |

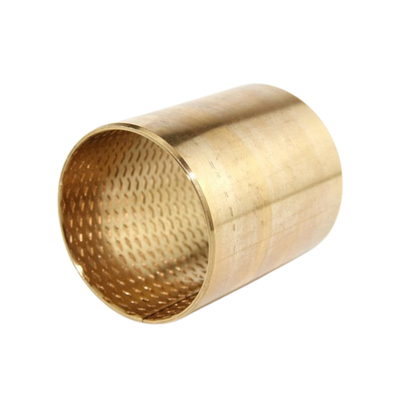

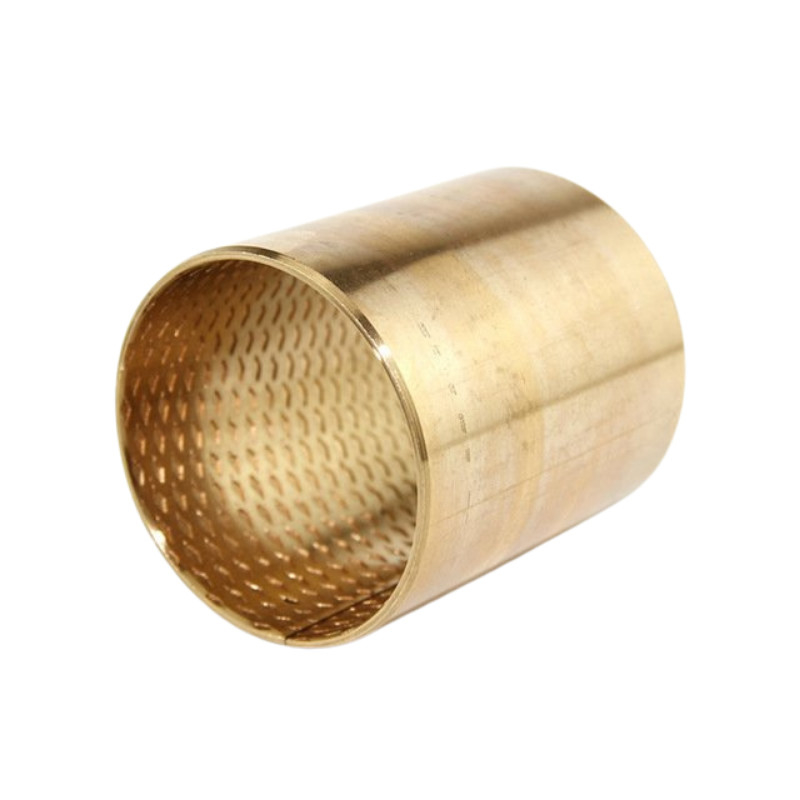

บูชปลอกบรอนซ์ความจุสูง ผลิตจากวัสดุ CuSn8 ได้รับการออกแบบมาเพื่อทนทานต่อภาระหนักและสภาวะที่ต้องการ CuSn8 bronze ซึ่งเป็นโลหะผสมที่ทนทานต่อการสึกหรอสูง ช่วยให้มั่นใจได้ถึงความทนทานเป็นพิเศษและประสิทธิภาพในระยะยาว
ร่องหล่อลื่นที่วางไว้อย่างมีกลยุทธ์ภายในบูช ช่วยให้มีการหล่อลื่นที่มีประสิทธิภาพ ลดแรงเสียดทานและการสร้างความร้อน คุณสมบัติการออกแบบนี้ไม่เพียงแต่ช่วยเพิ่มประสิทธิภาพการทำงานของบูชเท่านั้น แต่ยังยืดอายุการใช้งานอีกด้วย
บูชปลอกบรอนซ์เหล่านี้เหมาะสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย รวมถึงเครื่องจักร อุปกรณ์ และการทำงานหนัก ซึ่งภาระหนักและความแม่นยำเป็นสิ่งสำคัญยิ่ง การก่อสร้างที่แข็งแกร่งและความสามารถในการหล่อลื่นทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการรับประกันการทำงานที่ราบรื่นและมีประสิทธิภาพภายใต้สภาวะที่ท้าทาย
โดยสรุป บูชปลอกบรอนซ์ความจุสูงที่ทำจาก CuSn8 พร้อมร่องหล่อลื่น นำเสนอโซลูชันที่แข็งแกร่งและยาวนานสำหรับการใช้งานในอุตสาหกรรมที่ต้องการประสิทธิภาพและความทนทานเป็นพิเศษ
บทนำผลิตภัณฑ์

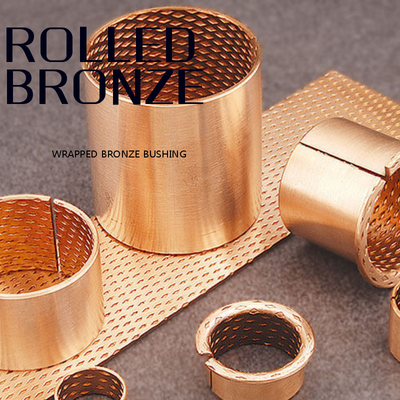

ตลับลูกปืนบรอนซ์ทำจากแถบโลหะผสมทองแดงความหนาแน่นสูงพร้อมสูตรพิเศษ พื้นผิวสามารถรีดด้วยรูน้ำมันเพชรหรือกึ่งทรงกลมและร่องน้ำมันตามความต้องการของผู้ใช้ มีข้อดีคือ ความหนาแน่นสูง ความสามารถในการรับน้ำหนักมาก ทนต่อการสึกหรอได้ดี อายุการใช้งานยาวนาน ฯลฯ เพื่อแทนที่ปลอกทองแดงหล่อแบบดั้งเดิม สามารถ ลดปริมาณเครื่องจักรและลดต้นทุน ได้ถูกนำมาใช้อย่างแพร่หลายในเครื่องจักรยก เครื่องจักรก่อสร้าง แชสซีรถแทรกเตอร์รถยนต์ อุตสาหกรรมเครื่องมือกล และเครื่องจักรทำเหมืองแร่ แต่ยังสามารถทำเป็นบูชตลับลูกปืน บูชหน้าแปลน ปะเก็นแรงขับ และชามลูกบอล และรูปแบบอื่นๆ
รูปแบบตลับลูกปืนที่มีอยู่ในขนาดมาตรฐาน
พุ่มไม้ทรงกระบอก
รูปแบบตลับลูกปืนที่สั่งทำ: พุ่มไม้ทรงกระบอกที่มีขนาดไม่ได้มาตรฐาน พุ่มไม้หน้าแปลน แผ่นเลื่อน การออกแบบตลับลูกปืนแบบกำหนดเอง
อุปกรณ์จัดการและยกเครื่องจักร, กระบอกสูบไฮดรอลิก, อุปกรณ์นิวเมติก, อุปกรณ์ทางการแพทย์, เครื่องจักรสิ่งทอ, อุปกรณ์การเกษตร ฯลฯ
ตลับลูกปืนบรอนซ์และบูชปลอกบรอนซ์ทำจาก CuSn8 พร้อมร่องหล่อลื่น
ID บูช 90 มม., OD 95 มม., L= 80 มม., OD ของหน้าแปลน - 110 มม., ประเภท F, DIN 1494 (CuSn8P)
CuSn8 พร้อม
องค์ประกอบ
Sn 8 %
P < 0.05 %
Cu ส่วนที่เหลือ
|
ประสิทธิภาพการทำงาน |
|
|
แห้ง |
แย่ |
|
หล่อลื่นด้วยน้ำมัน |
ดี |
|
หล่อลื่นด้วยจาระบี |
ดี |
|
หล่อลื่นด้วยน้ำ |
แย่ |
|
หล่อลื่นด้วยของเหลวกระบวนการ |
แย่ |
|
Dia มาตรฐาน |
ขนาด O.D. |
รูเรือน |
ขนาด I.D. |
|
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
| ข้อมูลทางเทคนิค | |
|---|---|
| วัสดุ: | Cu – 91.3% Sn – 8.5% P – 0.2% |
| มาตรฐาน: | Cu Sn8. DIN 17662. CW453K |
| ชั้นเลื่อน (ความหนา): | เป็นเนื้อเดียวกัน |
| ความต้านทานแรงดึง Rm: | 450N/mm² |
| ความแข็งแรงของผลผลิต Rp 0.2: | 250N/mm² |
| การยืดตัวเป็น % A10: | 0.4 |
| ความแข็ง: | 90-120 HB |
| ค่าสัมประสิทธิ์แรงเสียดทาน: | 0.08-0.25µ |
| การนำความร้อน: | 60W/m·K |
| ช่วงอุณหภูมิ: | -100°C/200°C |
| โหลดสูงสุดคงที่: | 120 N/mm² |
| โหลดสูงสุด ไดนามิก: | 40 N/mm² |
| ความเร็วในการเลื่อนสูงสุด (w.lubr.): | 2.5 m/s |
| ค่า Pv, Mpa x m/s, kont / int: | 2.8 |
| วัสดุเคาน์เตอร์ | |
| ความแข็งของเพลาที่แนะนำ: | >210HB |
| Rec. ความหยาบผิวเพลา (Ra) | 1.6 |
| ความคลาดเคลื่อนที่แนะนำ: | e7-f7 |
| บ้าน: | H7 |
| I.D. | O.D. | f 1 | f 2 | L 0 -0.40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | + 0.043 0 |
16 | + 0.065 + 0.030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | + 0.075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | + 0.052 | 27 | + 0.035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | + 0.085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | + 0.045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | + 0.062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | + 0.100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | + 0.074 | 70 | + 0.055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | + 0.120 + 0.070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
