| ชื่อแบรนด์: | REPLACEMENT PLAIN BEARINGS |
| เลขรุ่น: | JFB SL2 Graphite Plugged Flanged Bronze Bushing |
| MOQ: | MATE-TO-ORDER CUSTOM BUSHINGS |
| ราคา: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| เงื่อนไขการจ่ายเงิน: | TT ล่วงหน้า,L/C,WESTERN UNION |
| ความสามารถในการจําหน่าย: | บูชความคลาดเคลื่อนมาตรฐาน |

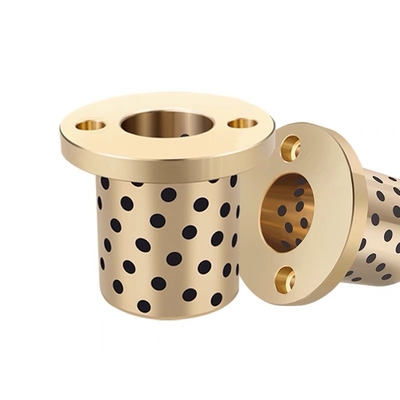

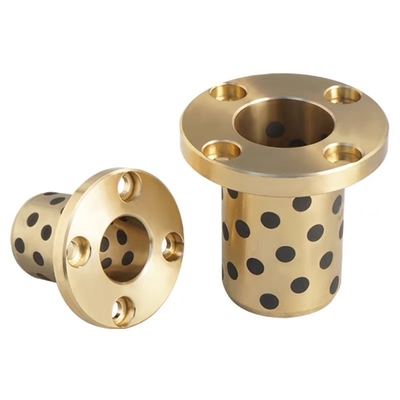

บูชิ่งไร้น้ํามัน ผลิตจากเหล็กเหล็ก และมีการออกแบบชนิดการผลักดัน เช่น รุ่น MPKZ30-20เป็นส่วนประกอบที่ออกแบบด้วยความแม่นยํา ที่ให้ความทนทานต่อการสกัดและคุณสมบัติในการเลื่อนตัวเองที่โดดเด่นการใช้เหล็กเหล็กเหล็กเป็นวัสดุหลักให้ความทนทานและความแข็งแรงทางเครื่องกลสูง ทําให้ bushings เหล่านี้เหมาะสมสําหรับการใช้งานภาระและการขัดสูง
การออกแบบชนิดการผลักดันของกระดูกนี้ทําให้มันสามารถจัดการกับภาระการผลักดันได้อย่างมีประสิทธิภาพ ทําให้มันเหมาะสมสําหรับการใช้ในการใช้งานการเคลื่อนไหวหมุนหรือหมุนลักษณะของวัสดุที่หล่อลื่นตัวเอง ทําให้ไม่จําเป็นต้องหล่อลื่นเป็นประจํา, ลดความต้องการในการบํารุงรักษาและค่าใช้จ่ายในการดําเนินงาน
โดยเฉพาะอย่างยิ่ง รุ่น MPKZ30-20 ถูกปรับปรุงเพื่อตอบสนองความต้องการของการใช้งานอุตสาหกรรมเฉพาะเจาะจงขนาดและความอนุญาตของมันถูกควบคุมอย่างละเอียดเพื่อให้แน่ใจว่าการเข้ากันอย่างสมบูรณ์แบบและผลงานที่ดีที่สุดเมื่อใช้ในเครื่องจักร, ปั๊ม, มอเตอร์, หรืออุปกรณ์อุตสาหกรรมอื่น ๆ, บูชิ่งเหล่านี้ให้พื้นที่การทํางานเรียบและมีประสิทธิภาพที่ช่วยลดการขัดแย้งและสวม
โดยรวมแล้ว, ปูปลาที่ไม่ใช้น้ํามันที่ทําจากเหล็กสกัดเหล็กที่มีการออกแบบชนิดการผลักดัน, เช่นรุ่น MPKZ30-20, เป็นทางออกที่คุ้มค่าและยาวนานสําหรับการใช้งานอุตสาหกรรมที่ต้องการน้ํามัน,ส่วนประกอบที่หล่อลื่นตัวเอง
| เลขส่วน | - | L |
| MPGZ10 MPSZ12 MPKZ16 |
- - - |
15 15 20 |
| เลขส่วน | L | Dr6 | H | t | ภาพโครงการบ้าน (มาตรฐานที่แนะนํา) | |||||||||||||||
| ประเภท | dE7 | มิติอ้างอิง | ความอดทน (H7) | |||||||||||||||||
| MPGZ (มาตรฐาน) |
6 | +0032 +0020 |
10 | 12 | 12 | +0034 +0023 |
22 | 3 | 12 | + 0018 0 |
||||||||||
| 8 | +0040 +0025 |
10 | 12 | 15 | 14 | 25 | 14 | |||||||||||||
| 10 | 10 | 12 | 15 | 20 | 16 | 16 | ||||||||||||||
| 12 | +0050 +0032 |
10 | 12 | 15 | 20 | 25 | 18 | 30 | 18 | |||||||||||
| 13 | 12 | 15 | 20 | 25 | 19 | +0041 +0028 |
19 | + 0021 0 |
||||||||||||
| 15 | 12 | 15 | 20 | 25 | 21 | 35 | 21 | |||||||||||||
| 16 | 12 | 15 | 20 | 25 | 30 | 22 | 22 | |||||||||||||
| 18 | 14 | 20 | 25 | 30 | 35 | 24 | 40 | 24 | ||||||||||||
| 20 | +0061 +0040 |
14 | 20 | 25 | 30 | 35 | 40 | 28 | 45 | 5 | 28 | |||||||||
| 25 | 14 | 20 | 25 | 30 | 35 | 40 | 33 | +0050 +0034 |
50 | 33 | + 0025 0 |
|||||||||
| 30 | 20 | 25 | 30 | 35 | 40 | 38 | 55 | 38 | ||||||||||||
| 35 | +0075 +0050 |
20 | 25 | 30 | 35 | 40 | 44 | 65 | 44 | |||||||||||
| 40 | 25 | 30 | 35 | 40 | 45 | 50 | 50 | 70 | 7 | 50 | ||||||||||
| 50 | 30 | 35 | 40 | 45 | 50 | 60 | 62 | +0060 +0041 |
90 | 8 | 62 | + 0030 0 |
||||||||
| เลขส่วน | L | Dm6 | MPSZ | MPKZ | โรงแรมโฮสติ้ง (มิติที่แนะนํา) |
||||||||||||||||||||||||
| H | ช่องติดตั้ง | t | H | ช่องติดตั้ง | อุปกรณ์เสริม: สกรูหลอด Hex Socket Head Cap ต่ํา |
t | |||||||||||||||||||||||
| ประเภท | dF7 | ป.ค.ด. | d1 | d2 | h | หัวแบน สกรูต้านน้ําท่วม |
ป.ค.ด. | d1 | d2 | h | มิติอ้างอิง | ความอดทน (H7) | |||||||||||||||||
| MPSZ (หัวแบนคอนเตอร์ซองสกรูหลุม) MPKZ (หลุมสกรูหัวล่าง) |
6 | +0022 +0010 |
10 | 12 | 10 | +0015 +0006 |
25 | 15 | 8.5 | 3.5 | 2.5 | M3 | 3 | 25 | 17 | 6 | 3.5 | 2.2 | M3-10x2 ชิ้น | 4 | 10 | + 0015 0 |
|||||||
| 8 | +0028 +0013 |
12 | 15 | 12 | +0018 +0007 |
28 | 18 | 27 | 19 | 12 | + 0018 0 |
||||||||||||||||||
| 10 | 12 | 15 | 20 | 14 | 30 | 20 | 29 | 21 | 14 | ||||||||||||||||||||
| 12 | +0034 +0016 |
12 | 15 | 20 | 18 | 40 | 28 | 36 | 26 | 7.5 | 4.5 | 3 | M4-12x2 ชิ้น | 5 | 18 | ||||||||||||||
| 15 | 12 | 15 | 20 | 21 | +0021 +0008 |
50 | 35 | 39 | 29 | M4-12x4 ชิ้น | 21 | + 0021 0 |
|||||||||||||||||
| 16 | 12 | 15 | 20 | 25 | 30 | 22 | 40 | 30 | 22 | ||||||||||||||||||||
| 18 | 20 | 25 | 30 | 24 | 42 | 32 | 24 | ||||||||||||||||||||||
| 20 | +0041 +0020 |
20 | 25 | 30 | 35 | 40 | 28 | 13 | 6 | 3.5 | M5 | 5 | 49 | 38 | 9 | 5.5 | 3.7 | M5-16x4 ชิ้น | 6 | 28 | |||||||||
| 25 | 20 | 25 | 30 | 35 | 40 | 33 | +0025 +0009 |
55 | 40 | 54 | 43 | 33 | + 0025 0 |
||||||||||||||||
| 30 | 20 | 25 | 30 | 35 | 40 | 38 | 60 | 45 | 63 | 50 | 11 | 6.6 | 4.2 | M6-20x4 ชิ้น | 8 | 38 | |||||||||||||
| 35 | +0050 +0025 |
20 | 25 | 30 | 35 | 40 | 44 | 70 | 52 | 69 | 56 | 44 | |||||||||||||||||
| 40 | 25 | 30 | 35 | 40 | 45 | 50 | 80 | 60 | 16 | 7 | 4.5 | M6 | 7 | 82 | 66 | 14 | 9 | 5.2 | M8-25x4 ชิ้น | 10 | 50 | ||||||||
| 50 | 30 | 35 | 40 | 45 | 62 | +0030 +0011 |
100 | 75 | 8 | 94 | 78 | 62 | + 0030 0 |
||||||||||||||||
| วัสดุปั๊ม | สีแดงที่ติดกราฟิต | ระยะค่า PV ที่อนุญาตสูงสุด ((N/mm2•m/s) | 1. 1 ถึง 20 | ค่า PV ที่อนุญาตสูงสุด ((N/mm2•m/s) | 1.65 |
|---|---|---|---|---|---|
| ความจุสูงสุด ((N/mm2) | 29 | ความเร็วสูงสุดที่อนุญาต ((m/s) | 0.5 | การติดตั้งรู | H7 |
| ระยะอุณหภูมิการทํางาน ((°C) | -40:150 |
| วัสดุทองแดง |
CuZn25Al6Fe3Mn3 +SL2 |
CuSn5Pb5Zn5 +SL2 |
CuAl10Fe5Ni5 +SL2 |
CuSn12 +SL2 |
|
| Cu% | พักผ่อน | 85 | 80 | 88 | |
| Sn% | -- | 5 | -- | 12 | |
| Pb% | -- | 5 | -- | -- | |
| Zn% | 25 | 5 | -- | -- | |
| อัล% | 6 | -- | 10 | -- | |
| นี% | -- | -- | 5 | -- | |
| Fe% | 3 | -- | 5 | -- | |
| Mn% | 3 | -- | -- | -- | |
| ความหนาแน่น | 8.2 g/cm3 | 8.8 กรัม/ซม. | 8.5 g/cm3 | 8.8 กรัม/ซม. | |
| ความแข็ง | >HB210 | >HB70 | >HB150 | >HB80 | |
| ความดันภาระ | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/mm2 | |
| สูงสุด ความเร็วเส้น | 0.5 m/s ((แห้ง) | 0.4 m/s ((แห้ง) | 0.25 m/s ((แห้ง) | 0.5 m/s ((แห้ง) | |
| พีวีสูงสุด | 1.65 N/mm2 * m/s | 1.00 N/mm2 * m/s | 1.25 N/mm2 * m/s | 1.20 N/mm2 * m/s | |
| ความแข็งแรงในการดึง | > 750 N/mm2 | > 200 N/mm2 | > 500 N/mm2 | > 360 N/mm2 | |
| ความยาว | >12 % | >15 % | > 10% | > 8 % | |
| อุณหภูมิจํากัด | -40 ~ + 300 oC | -40 ~ + 250 oC | -40 ~ + 400 oC | -40 ~ + 300 oC |
มาตรฐานผลิตภัณฑ์: ISO 4379 (แทน DIN 1850)
สารย่อยแข็ง
| รหัส | วัสดุ | ลักษณะ | การใช้งาน |
| SL2 | สารประกอบกราฟิต |
การขัดขัดต่ํา |
ใช้ได้มากสําหรับเครื่องจักร |
| SL4 | + MoS2 สารประกอบ |
การผสมผสานน้ํา |
