|
| ชื่อแบรนด์: | REPLACEMENT PLAIN BEARINGS |
| เลขรุ่น: | ตลับลูกปืนทองแดง LD ทำจาก CuSn8 พร้อมอ่างเก็บน้ำจาระบี |
| MOQ: | บุชชิ่งคู่สามี - ภรรยาตามสั่ง |
| ราคา: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| เงื่อนไขการจ่ายเงิน: | TT ล่วงหน้า L / C, Wester N Union |
| ความสามารถในการจําหน่าย: | บุชความอดทนมาตรฐาน |
ปลอกสวมกราไฟต์ C86300/C86200 พร้อมขนาดเป็นนิ้ว 2.5 ID (เส้นผ่านศูนย์กลางภายใน) x 3 OD (เส้นผ่านศูนย์กลางภายนอก) x 2 ความยาว เป็นส่วนประกอบประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมต่างๆ โลหะผสมทองแดงของปลอกสวมให้การนำไฟฟ้าที่ดีเยี่ยม ทนทานต่อการกัดกร่อน และสามารถขึ้นรูปได้ การเติมปลั๊กกราไฟต์ช่วยเพิ่มประสิทธิภาพในการหล่อลื่นและทนทานต่อการสึกหรอ
ปลอกสวมนี้มักใช้ในเครื่องจักรหมุน แบริ่ง และการใช้งานอื่นๆ ที่ความแม่นยำและความทนทานเป็นสิ่งสำคัญ ขนาดเป็นนิ้วช่วยให้เข้ากันได้กับส่วนประกอบและระบบมาตรฐานที่เป็นนิ้ว
การผสมผสานระหว่างโลหะผสม C86300/C86200 และปลั๊กกราไฟต์ทำให้เกิดปลอกสวมที่สามารถทนต่อภาระ อุณหภูมิ และความเร็วสูงได้ เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่ต้องการประสิทธิภาพที่เหนือกว่าและความทนทานยาวนาน

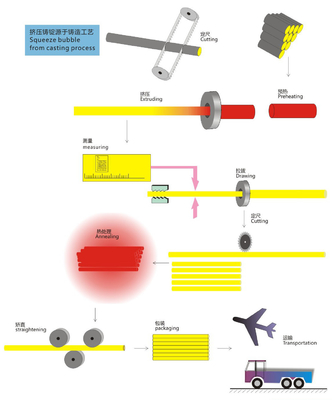

ขนาดเป็นนิ้ว 2.5 ID x 3 OD x 2 ความยาว
| องค์ประกอบทางเคมี mass/% | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 60-66 | 0.2 | 5.0-7.5 | 2.0-4.0 | 2.5-5.0 | 1 | 0.2 | _ | _ | _ |
| คุณสมบัติทางกล | |||
|---|---|---|---|
| ความต้านทานแรงดึง Mpa(Min) | ความแข็งแรงของผลผลิต MPa(Min) | การยืดตัว % | ความแข็งแบบบริเนลล์(HB) |
| 758 | 427 | 14 | 225 |
หมายเหตุ:
1,ในองค์ประกอบทางเคมี ค่าเดี่ยวแสดงถึงค่าสูงสุด
2,ประสิทธิภาพทางกลของค่าความแข็งใช้สำหรับการอ้างอิงเท่านั้น
ทำให้การดำเนินพิธีการศุลกากรราบรื่นยิ่งขึ้น
การขนส่งข้ามพรมแดน?
VIIPLUSช่วยให้คุณทำกระบวนการทีละขั้นตอน
ทองเหลือง: H62, HAl66-6-3-2, ทองเหลืองแข็งแรงสูงทั่วไป, ทองเหลืองแข็งแรงสูงพิเศษ (HB> 250) เป็นต้น อะลูมิเนียมทองสัมฤทธิ์: QAl10-5-5, ZCuAl10Fe3, ZCuAl9Fe4Ni4Mn2, CuAl10Ni เป็นต้น ทองสัมฤทธิ์: ZCu5Pb5Zn5, CuSn7Zn4Pb7, CuSn8, CuSn12, ZCuSn10P1 เป็นต้น ตะกั่วสูงและทองแดง: ZCuPb10Sn10, CuPb15Sn7 เป็นต้น ในขณะเดียวกันตามความต้องการของลูกค้าที่แตกต่างกัน ตามมาตรฐาน DIN, BS, EN, UNS, SAE และมาตรฐาน GB ของจีนในการผลิตผลิตภัณฑ์ต่างๆ (เช่น: CuZn39Pb3, CuZn40Al2, C86200, C95800, C48200) ยินดีต้อนรับสู่การสอบถาม!
| ข้อกำหนดทางเคมี | ||||||||||||
| ทองแดง โลหะผสม UNS No. |
องค์ประกอบ % สูงสุด ยกเว้นที่ระบุ | |||||||||||
| นิกเกิล | ||||||||||||
| ทองแดง | ดีบุก | ตะกั่ว | สังกะสี | เหล็ก | รวมถึง | อะลูมิเนียม | แมงกานีส | พลวง | กำมะถัน | ฟอสฟอรัส | ซิลิคอน | |
| โคบอลต์ | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A ในการกำหนดทองแดงขั้นต่ำ ทองแดงอาจคำนวณเป็นทองแดงบวกนิกเกิล | ||||||||||||
| B สำหรับการหล่ออย่างต่อเนื่อง ฟอสฟอรัสจะต้องมีค่าสูงสุด 1.5 % | ||||||||||||
| C เหล็กจะต้องมีค่าสูงสุด 0.35 % เมื่อใช้สำหรับเหล็กหนุน | ||||||||||||
C86300 แมงกานีสทองสัมฤทธิ์
การใช้งานทั่วไปของ C86300 ได้แก่ ตลับลูกปืนรับน้ำหนักสำหรับงานหนักความเร็วต่ำ เกียร์ ลูกเบี้ยว และชิ้นส่วนกระบอกสูบไฮดรอลิก ทองสัมฤทธิ์แมงกานีสหล่อต่อเนื่องเป็นโลหะผสมทองแดงที่มีความแข็งแรงสูง ไม่สามารถอบชุบด้วยความร้อนได้ ซึ่งมีวัตถุประสงค์เพื่อใช้ในการใช้งานที่ต้องการการผสมผสานที่ดีของคุณสมบัติการสึกหรอที่โดดเด่นและความแข็งแรงของตลับลูกปืนสูงสำหรับภาระหนักและความเร็วต่ำ
| บูชกราไฟต์ทองสัมฤทธิ์แมงกานีส C86300 | |
| องค์ประกอบ | เนื้อหา (%) |
| ทองแดง, Cu | 60.0-68.0 |
| ตะกั่ว, Pb | ≤0.2 |
| ดีบุก, Sn | ≤0.2 |
| สังกะสี, Zn | 22~28 |
| เหล็ก, Fe | 2.0-4.0 |
| อะลูมิเนียม, Al | 5.0-7.50 |
| แมงกานีส, Mn | 2.5-5.0 |
| บูชกราไฟต์ทองสัมฤทธิ์แมงกานีส C86200 | |
| องค์ประกอบ | เนื้อหา (%) |
| ทองแดง, Cu | 60.0-68.0 |
| ตะกั่ว, Pb | ≤0.2 |
| ดีบุก, Sn | ≤0.2 |
| สังกะสี, Zn | 22~28 |
| เหล็ก, Fe | 2.0-4.0 |
| อะลูมิเนียม, Al | 3.0-4.90 |
| แมงกานีส, Mn | 2.5-5.0 |
บูชทองสัมฤทธิ์หล่อกราไฟต์สามารถนำไปใช้ได้ในกรณีที่ต้องรองรับภาระหนักด้วยความเร็วต่ำถึงปานกลาง
บูชทองสัมฤทธิ์หล่อปลั๊กกราไฟต์สามารถทนต่ออุณหภูมิสูงถึง 570 F
คุณสมบัติการหล่อลื่นตัวเองช่วยให้สามารถใช้ตลับลูกปืนได้ในกรณีที่การหล่อลื่นทำได้ยาก มีค่าใช้จ่ายสูงในการดำเนินการ และไม่สามารถใช้น้ำมัน/จาระบีได้ มีการหล่อลื่นที่ดีเยี่ยมแม้ภายใต้ภาระสูงด้วยความเร็วต่ำ
การหล่อลื่นตัวเองด้วยสารหล่อลื่นแข็งแบบพิเศษช่วยลดแรงเสียดทาน สัมประสิทธิ์แรงเสียดทาน: 0.04 ถึง 0.2 ทั่วไป
| เกรด | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| วัสดุ | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| ความหนาแน่น | 8 | 8.9 | 7.8 | 8.9 | 8 |
| ความแข็ง | ≥210 | ≥70 | ≥150 | ≥75 | ≥235 |
| ความต้านทานแรงดึง | ≥750 | ≥250 | ≥500 | ≥270 | ≥800 |
| ความแข็งแรงของผลผลิต | ≥450 | ≥90 | ≥260 | ≥150 | ≥450 |
| การยืดตัว | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| สัมประสิทธิ์การขยายตัวเชิงเส้น | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ | 1.9×10-5/℃ |
| อุณหภูมิสูงสุด | -40~+300℃ | -40~+400℃ | -40~+400℃ | -40~+400℃ | -40~+300℃ |
| ภาระไดนามิกสูงสุด | 100 | 60 | 50 | 70 | 120 |
| ความเร็วสูงสุด(แห้ง) | 15 | 10 | 20 | 10 | 15 |
| N/mm²*m/s(การหล่อลื่น) | 200 | 60 | 60 | 80 | 200 |
| การเสียรูปจากการบีบอัด | < 0.01 mm | < 0.05mm | < 0.04mm | < 0.05mm | < 0.005mm |
บูชเชื่อมต่อสำหรับอุปกรณ์ก่อสร้าง, บูชเชื่อมต่อบูมสำหรับรถขุด, บูชเชื่อมต่อและบูชนำสำหรับเครื่องฉีดขึ้นรูป, อุปกรณ์โรงงานเหล็ก, อุปกรณ์ดึงเตาเผา, อุปกรณ์อบแห้ง, เครื่องคั่ว, แม่พิมพ์กด, สายการประกอบ, โครงสร้างไฟฟ้าพลังน้ำ, กว้าน, อุปกรณ์ยก, เครื่องจักรโรงงานยางและกระดาษ และการใช้งานในอุตสาหกรรมอื่นๆ อีกมากมาย
วิดีโอ
