แผนภูมิขนาดบูช Garlock DX POM | แยกประเภท

สถานที่กำเนิด ผู้ผลิตบุชวาล์ว
ชื่อแบรนด์ Straight Sleeve Bore Bushings
ได้รับการรับรอง wrapped bushing, Bronze Steel self-lubricatging bushing, DIN 1494 / ISO 3547, Low-maintenance
หมายเลขรุ่น ปลอกแขนบุชชิ่งการใช้งานรวมถึงวาล์วระบบดับเพลิงเชิงพาณิชย์เครื่องผสมเครื่องปั่นหมุนและเครื่องอัดรีด
จำนวนสั่งซื้อขั้นต่ำ จำนวนสั่งขั้นต่ำ: 100 ชิ้น / ชิ้น
ราคา Negotiable
รายละเอียดการบรรจุ บรรจุภัณฑ์มาตรฐานส่งออก
เวลาการส่งมอบ 1 ~ 2 สัปดาห์
เงื่อนไขการชำระเงิน TT ล่วงหน้า
สามารถในการผลิต วาล์วแบ่งแบริ่งบูชเหล็กแบริ่งเพลา

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
วัสดุ ow-เหล็กกล้าคาร์บอน + ทองแดงพรุน + POM สีเหลือง การชุบ ดีบุกหรือทองแดง
ประเภท พุ่มไม้ห่อ, แหวนรองแทง หล่อลื่น การหล่อลื่นขอบเขต
ปรับแต่ง ขึ้นอยู่กับรูปวาดหรือตัวอย่าง สี สีดำ สีแดง สีเหลือง สีฟ้า POM
การใช้งาน บูชลูกปืนปั๊มน้ำรถยนต์ ขนาด ขนาดตามต้องการ
ตลับลูกปืนบูชราคาโรงงาน tiffany@viiplus.com ผู้ผลิตบูชตลับลูกปืนแบบหล่อลื่นตัวเอง https://www.viiplus.com/
แสงสูง ผู้จำหน่ายบูชวาล์ว ตลับลูกปืนธรรมดาโลหะโพลิเมอร์หล่อลื่นตัวเอง ตลับลูกปืนธรรมดาป้องกันแรงเสียดทานโลหะ-โพลิเมอร์
ตลับลูกปืนบุช ผู้ผลิต ผู้จำหน่าย ผู้ส่งออก plain bearings. ตลับลูกปืนธรรมดา Long, maintenance-free service, manufactures bushi
แสงสูง

บูชชุบน้ำมัน

,

แบริ่งวาล์ว

,

แบริ่งวาล์วแบบแยกส่วน

ฝากข้อความ
รายละเอียดสินค้า

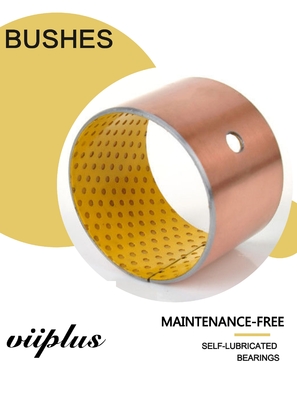

การ์ล็อคบุชชิ่ง DXมีให้เลือกขนาดมาตรฐาน บูชทรงกระบอก บูชปอมหน้าแปลน บูชหลังเหล็กแยก และแหวนรองคอมโพสิตสั่งทำจากประเทศจีน

บูชทองแดงรองรับเหล็ก

องค์ประกอบ

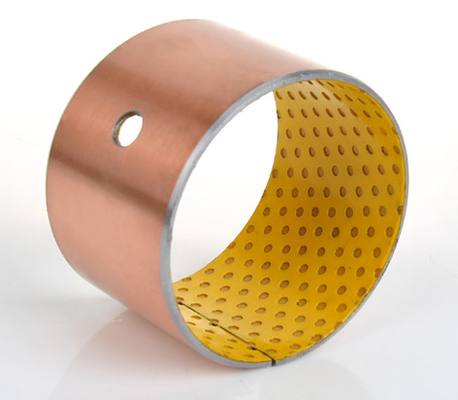

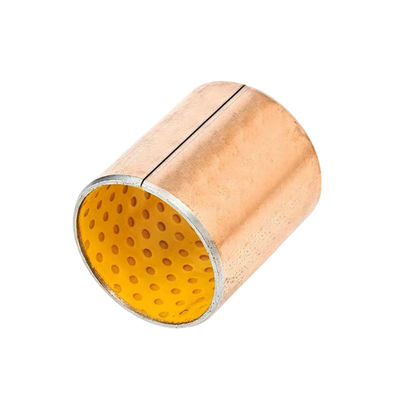

  • วัสดุบุชชิ่งคอมโพสิตโลหะ-โพลีเมอร์

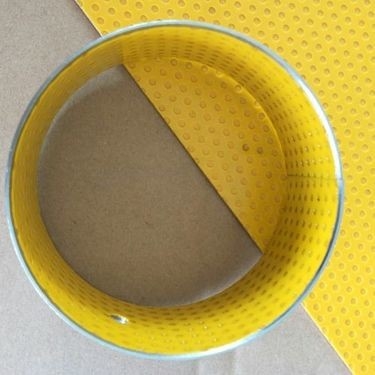

  • หลังเหล็ก + Sinter บรอนซ์ที่มีรูพรุน +
    POM พร้อมรอยเยื้องการหล่อลื่น
  • แผนภูมิขนาดตลับลูกปืนคอมโพสิต dx bushing

แผนภูมิขนาดบูช Garlock DX POM | แยกประเภท 0

  • dx bushing





แผนภูมิขนาดบูช Dxบูช POMโซลูชั่นสำหรับการเปลี่ยนทดแทนทางอุตสาหกรรม DX Gleitlager

บริการจัดหาบูช

ทั้งหมดคุณภาพสูงผลิตภัณฑ์ปลอกแขนที่คุณต้องการอยู่ในประเทศจีนบอกพวกเรา!เราจะเลือกบุชชิ่งแบบหล่อลื่นตัวเองที่เหมาะกับคุณทันทีติดต่อเราวันนี้!



Garlock DX Bushing Size Chart | Split Type



คุณสมบัติทางกายภาพและทางกล
รายการ ค่า หน่วย
อุณหภูมิการทำงานสูงสุด Tmax 130 องศาเซลเซียส
อุณหภูมิในการทำงานขั้นต่ำ Tmin -140 องศาเซลเซียส
โหลดพาสต้าแบบคงที่สูงสุด สูงสุด 140 นิวตัน/มม2
Pdyn โหลดไดนามิกสูงสุด สูงสุด 70 นิวตัน/มม2
ความเร็วการเลื่อนสูงสุด V-greased 2.5 นางสาว
จาระบี PV Factor สูงสุด 2.8 N/mm2 * เมตร/วินาที
ค่าสัมประสิทธิ์แรงเสียดทาน f-greased 0.06-0.12 ใ€€
ช่วงการใช้งาน
แห้ง ยากจน
หล่อลื่นด้วยน้ำมัน ดี
จาระบีหล่อลื่น ดีมาก
น้ำหล่อลื่น ยากจน
หล่อลื่นของเหลวในกระบวนการ ยากจน
ใบสมัครที่เป็นไปได้
ยานยนต์:
ชุดพวงมาลัย, พวงมาลัยเพาเวอร์, บุชคันเหยียบ, เบาะนั่ง, บุชคิงพิน, เดือยประตูท้าย, บุชคาลิปเปอร์เบรก ฯลฯ

ทางอุตสาหกรรม:
อุปกรณ์ขนย้ายและยกเครื่องจักรกล เครื่องสไลด์ กระบอกไฮดรอลิก มอเตอร์ไฮดรอลิก ลิฟต์สกี อุปกรณ์เกี่ยวกับลม อุปกรณ์ทางการแพทย์ เครื่องจักรสิ่งทอ อุปกรณ์การเกษตร อุปกรณ์วิทยาศาสตร์ ฯลฯ

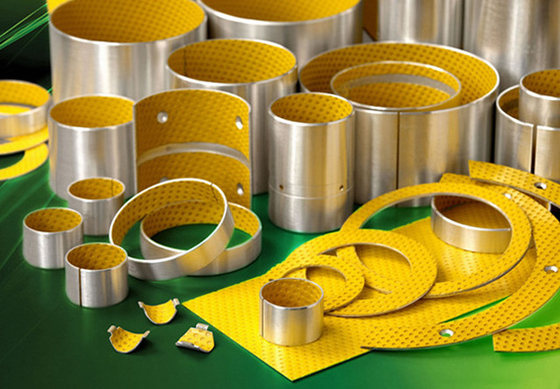

มีชิ้นส่วนมาตรฐาน
บุชทรงกระบอก เครื่องซักผ้าแทง แถบ / จาน

เมตริก นิ้ว เมตริก นิ้ว เมตริก นิ้ว

แบริ่งปลอกหล่อลื่นในตัว

บูชหล่อลื่นในตัวแบบคอมโพสิต

shaft bushes

โซลูชันไทรโบโลยีของ VIIPLUS ไม่ถูกจำกัดด้วยวัสดุและรูปร่างคุณจะค้นหาวิธีแก้ปัญหาที่เหมาะสมที่สุดโดยเร็วที่สุดได้อย่างไร?
รับสั่งทำจากจีนhttp://www.bronzegleitlager.comค้นหาพารามิเตอร์ขนาดและข้อมูลอื่นๆ ที่วิศวกรต้องการได้อย่างรวดเร็ว



โซลูชันไทรโบโลยีในด้านปั๊มน้ำและวาล์วสำหรับยานยนต์:

Sliding layer POM bushing with or without lubricant indents for machining

ลักษณะเฉพาะ



  • บูชหล่อลื่น DX เล็กน้อยสำหรับการใช้งานที่ต้องหล่อลื่นด้วยจาระบีหรือน้ำมัน
  • ชิ้นส่วนมาตรฐานจะมีรอยจาระบีอยู่ในชั้นเลื่อนชั้นเลื่อนธรรมดาตามคำขอ
  • ประสิทธิภาพสูงสุดภายใต้ภาระที่ค่อนข้างสูงและความเร็วต่ำ
  • เหมาะสำหรับการเคลื่อนที่เชิงเส้น การแกว่ง และการหมุน
  • มีชิ้นส่วนให้เลือกมากมายจากสต็อก



โครงสร้าง



1.ความหนา POM 0.30~0.50 มมก็มีให้ความต้านทานการสึกหรอสูงและแรงเสียดทานต่ำแม้จะมีการจ่ายน้ำมันหล่อลื่นในปริมาณเพียงเล็กน้อย แต่พื้นผิวตลับลูกปืนนี้ยังมีรูปแบบการเยื้องเป็นวงกลม ซึ่งควรเติมจาระบีในการประกอบตลับลูกปืน
2. ความหนาของผงสีบรอนซ์เผา 0.20-0.35 มม. ให้สูงสุดการนำความร้อนออกไปจากพื้นผิวแบริ่งยังทำหน้าที่เป็นแหล่งกักเก็บสำหรับส่วนผสมเรซิน
3.เหล็กกล้าคาร์บอนต่ำ, ให้ความสามารถในการรับน้ำหนักสูงเป็นพิเศษ, กระจายความร้อนได้ดีเยี่ยม
4. ความหนาของการชุบทองแดง/ดีบุก 0.002 มม. ให้ความต้านทานการกัดกร่อนที่ดี



การใช้งานทั่วไป



แนะนำสำหรับการใช้งานที่เกี่ยวข้องกับการทำงานเป็นระยะ ๆ หรือการหล่อลื่นขอบเขต...
ยานยนต์: ข้อต่อระบบกันสะเทือน ส่วนประกอบที่สำคัญและแกนเพลาของส่วนต่อพ่วง บานพับข้อต่อในการขับขี่รถยนต์ อุปกรณ์บังคับเลี้ยวและข้อต่ออื่นๆ ข้อต่อที่ประกบ บานพับแชสซีด้านหลัง ลูกกลิ้งผู้นำที่ยุติธรรม...
อุตสาหกรรมการสร้างเครื่องมือกล: สปินเดิลในเครื่องเจาะ เครื่องเจียร และเครื่องกัด แผ่นนำตัวแกะในเครื่องอัดหลายตัว...
อุปกรณ์ทางการเกษตร: กระปุกเกียร์ คลัตช์ ทริปตัดฟ่อนฟาง และลูกล้อหมุนสำหรับสะสมฟ่อนฟ่อน แบริ่งเดือยเพลาหน้า แบริ่งกล่องเดินเบาที่บังคับเลี้ยว และแบริ่งสิ่งสำคัญสำหรับรถเก็บเกี่ยว... เหมาะอย่างยิ่งสำหรับการใช้งานที่ไม่สามารถจ่ายสารหล่อลื่นได้อย่างต่อเนื่องหรือ ซ้ำแล้วซ้ำอีก



ตลับลูกปืนแบบหล่อลื่นตัวเองปอมการแบก


ความสามารถในการรับน้ำหนักสูง
ทนต่อแรงกระแทกได้ดีเยี่ยมและประสิทธิภาพในการตั้งศูนย์เอง
ประสิทธิภาพการป้องกันมลพิษที่ดีเยี่ยม
แรงเสียดทานที่ดีและทนต่อการสึกหรอ
ทนทานต่อการกัดกร่อนของสารเคมีได้ดี
ประสิทธิภาพการเสียดสีแห้งที่ดี



รายละเอียดสินค้า

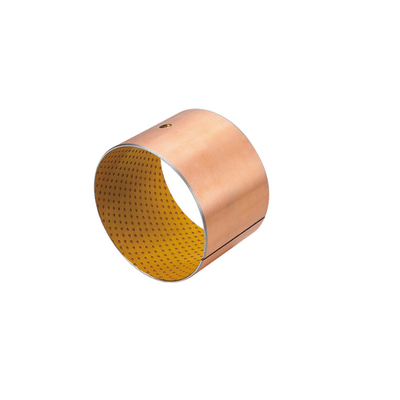

ปอมเป็นตลับลูกปืนสามชั้นประกอบด้วยโครงเหล็กชุบทองแดง ชั้นกลางเป็นบรอนซ์เผาผนึก และพื้นผิวตลับลูกปืนแบบหล่อลื่นตัวเองทำจากพลาสติกอะซีตัล(ปอม).
พื้นผิวตลับลูกปืนแบบหล่อลื่นในตัวมีช่องใส่จาระบีซึ่งจะฝังสารหล่อลื่นไว้อย่างค่อยเป็นค่อยไป
ปล่อยระหว่างดำเนินการชั้นสลิปยังมีความสามารถที่ดีในการฝังสิ่งสกปรกและอนุภาคขนาดเล็กที่อาจสร้างความเสียหายให้กับเพลาได้POM สามารถทนได้ค่อนข้างมากโหลดสูงและเหมาะสำหรับการเคลื่อนไหวและโครงสร้างแบบหมุนและการสั่นที่มีการสตาร์ทและหยุดบ่อยครั้ง



self-lubricated bearings steel backed



การประกอบ


ตลับลูกปืนแบบหล่อลื่นตัวเอง POMไม่ควรทำงาน (ไม่มีการเจาะหรือเจียร)หรือเส้นผ่านศูนย์กลางด้านในหรือด้านนอกพวกเขาเตรียมพร้อมสำหรับการประกอบแล้วตลับลูกปืนได้รับการออกแบบมาเพื่อให้เมื่อสวมตลับลูกปืนเข้ากับตัวเรือน จะสามารถขจัดช่องว่างการผสมพันธุ์ได้อย่างไรก็ตาม จุดประกบกันของตลับลูกปืนแบบหล่อลื่นตัวเองควรอยู่ห่างจากโซนรับน้ำหนัก



ตารางขนาดบูช Dx

ตารางขนาดบูช Dx
  ดิ (มม.) ทำ (มม.) บี (มม.) การแบก เพลา เส้นผ่านศูนย์กลางที่ใหญ่ที่สุด (มม.) เส้นผ่านศูนย์กลางขั้นต่ำ (มม.) ระยะห่างสูงสุด (มม.) ระยะห่างขั้นต่ำ (มม.)
0203DU 2 3.5 3 H6 h6 2.048 2 0.054 0
0205DU 2 3.5 5 H6 h6 2.048 2 0.054 0
0303DU 3 4.5 3 H6 h6 3.048 3 0.054 0
0305DU 3 4.5 5 H6 h6 3.048 3 0.054 0
0306DU 3 4.5 6 H6 h6 3.048 3 0.054 0
0403DU 4 5.5 3 H6 h6 4.048 4 0.056 0
0404DU 4 5.5 4 H6 h6 4.048 4 0.056 0
0406DU 4 5.5 6 H6 h6 4.048 4 0.056 0
0410DU 4 5.5 10 H6 h6 4.048 4 0.056 0
0505DU 5 7 5 H7 f7 5.055 4.99 0.077 0
0508DU 5 7 8 H7 f7 5.055 4.99 0.077 0
0510DU 5 7 10 H7 f7 5.055 4.99 0.077 0
0604DU 6 8 4 H7 f7 6.055 5.99 0.077 0
0606DU 6 8 6 H7 f7 6.055 5.99 0.077 0
0608DU 6 8 8 H7 f7 6.055 5.99 0.077 0
0610DU 6 8 10 H7 f7 6.055 5.99 0.077 0
0705DU 7 9 5 H7 f7 7.055 6.99 0.083 0.003
0710DU 7 9 10 H7 f7 7.055 6.99 0.083 0.003
0806DU 8 10 6 H7 f7 8.055 7.99 0.083 0.003
0808DU 8 10 8 H7 f7 8.055 7.99 0.083 0.003
0810DU 8 10 10 H7 f7 8.055 7.99 0.083 0.003
0812DU 8 10 12 H7 f7 8.055 7.99 0.083 0.003
1006DU 10 12 6 H7 f7 10.058 9.99 0.086 0.003
1008DU 10 12 8 H7 f7 10.058 9.99 0.086 0.003
1010DU 10 12 10 H7 f7 10.058 9.99 0.086 0.003
1012DU 10 12 12 H7 f7 10.058 9.99 0.086 0.003
1,015DU 10 12 15 H7 f7 10.058 9.99 0.086 0.003
1020DU 10 12 20 H7 f7 10.058 9.99 0.086 0.003
1208DU 12 14 8 H7 f7 12.058 11.99 0.092 0.006
1210DU 12 14 10 H7 f7 12.058 11.99 0.092 0.006
1212DU 12 14 12 H7 f7 12.058 11.99 0.092 0.006
1215DU 12 14 15 H7 f7 12.058 11.99 0.092 0.006
1220DU 12 14 20 H7 f7 12.058 11.99 0.092 0.006
1225DU 12 14 25 H7 f7 12.058 11.99 0.092 0.006
1310DU 13 15 10 H7 f7 13.058 12.99 0.092 0.006
1320DU 13 15 20 H7 f7 13.058 12.99 0.092 0.006
1405DU 14 16 5 H7 f7 14.058 13.99 0.092 0.006
1410DU 14 16 10 H7 f7 14.058 13.99 0.092 0.006
1412DU 14 16 12 H7 f7 14.058 13.99 0.092 0.006
1415DU 14 16 15 H7 f7 14.058 13.99 0.092 0.006
1420DU 14 16 20 H7 f7 14.058 13.99 0.092 0.006
1425DU 14 16 25 H7 f7 14.058 13.99 0.092 0.006
1510DU 15 17 10 H7 f7 15.058 14.99 0.092 0.006
1512DU 15 17 12 H7 f7 15.058 14.99 0.092 0.006
1515DU 15 17 15 H7 f7 15.058 14.99 0.092 0.006
1520DU 15 17 20 H7 f7 15.058 14.99 0.092 0.006
1525DU 15 17 25 H7 f7 15.058 14.99 0.092 0.006
1610DU 16 18 10 H7 f7 16.058 15.99 0.092 0.006
1612DU 16 18 12 H7 f7 16.058 15.99 0.092 0.006
1615DU 16 18 15 H7 f7 16.058 15.99 0.092 0.006
1620DU 16 18 20 H7 f7 16.058 15.99 0.092 0.006
1625DU 16 18 25 H7 f7 16.058 15.99 0.092 0.006
1720DU 17 19 20 H7 f7 17.061 16.99 0.095 0.006
1810DU 18 20 10 H7 f7 18.061 17.99 0.095 0.006
1815DU 18 20 15 H7 f7 18.061 17.99 0.095 0.006
1820DU 18 20 20 H7 f7 18.061 17.99 0.095 0.006
1825DU 18 20 25 H7 f7 18.061 17.99 0.095 0.006
2010DU 20 23 10 H7 f7 20.071 19.99 0.112 0.01
2015DU 20 23 15 H7 f7 20.071 19.99 0.112 0.01
2020DU 20 23 20 H7 f7 20.071 19.99 0.112 0.01
2025DU 20 23 25 H7 f7 20.071 19.99 0.112 0.01
2030DU 20 23 30 H7 f7 20.071 19.99 0.112 0.01
2215DU 22 25 15 H7 f7 22.071 21.99 0.112 0.01
2220DU 22 25 20 H7 f7 22.071 21.99 0.112 0.01
2225DU 22 25 25 H7 f7 22.071 21.99 0.112 0.01
2230DU 22 25 30 H7 f7 22.071 21.99 0.112 0.01
2415DU 24 27 15 H7 f7 24.071 23.99 0.112 0.01
2420DU 24 27 20 H7 f7 24.071 23.99 0.112 0.01
2425DU 24 27 25 H7 f7 24.071 23.99 0.112 0.01
2430DU 24 27 30 H7 f7 24.071 23.99 0.112 0.01
2515DU 25 28 15 H7 f7 25.071 24.99 0.112 0.01
2520DU 25 28 20 H7 f7 25.071 24.99 0.112 0.01
2525DU 25 28 25 H7 f7 25.071 24.99 0.112 0.01
2530DU 25 28 30 H7 f7 25.071 24.99 0.112 0.01
2550DU 25 28 50 H7 f7 25.071 24.99 0.112 0.01
2815DU 28 32 15 H7 f7 28.085 27.99 0.126 0.01
2820DU 28 32 20 H7 f7 28.085 27.99 0.126 0.01
2825DU 28 32 25 H7 f7 28.085 27.99 0.126 0.01
2830DU 28 32 30 H7 f7 28.085 27.99 0.126 0.01
3010DU 30 34 10 H7 f7 30.085 29.99 0.126 0.01
3015DU 30 34 15 H7 f7 30.085 29.99 0.126 0.01
3020DU 30 34 20 H7 f7 30.085 29.99 0.126 0.01
3025DU 30 34 25 H7 f7 30.085 29.99 0.126 0.01
3030DU 30 34 30 H7 f7 30.085 29.99 0.126 0.01
3040DU 30 34 40 H7 f7 30.085 29.99 0.126 0.01
3220DU 32 36 20 H7 f7 32.085 31.99 0.135 0.015
3230DU 32 36 30 H7 f7 32.085 31.99 0.135 0.015
3240DU 32 36 40 H7 f7 32.085 31.99 0.135 0.015
3520DU 35 39 20 H7 f7 35.085 34.99 0.135 0.015
3530DU 35 39 30 H7 f7 35.085 34.99 0.135 0.015
3535DU 35 39 35 H7 f7 35.085 34.99 0.135 0.015
3540DU 35 39 40 H7 f7 35.085 34.99 0.135 0.015
3550DU 35 39 50 H7 f7 35.085 34.99 0.135 0.015
3720DU 37 41 20 H7 f7 37.085 36.99 0.135 0.015
4020DU 40 44 20 H7 f7 40.085 39.99 0.135 0.015
4030DU 40 44 30 H7 f7 40.085 39.99 0.135 0.015
4040DU 40 44 40 H7 f7 40.085 39.99 0.135 0.015
4050DU 40 44 50 H7 f7 40.085 39.99 0.135 0.015
4520DU 45 50 20 H7 f7 45.105 44.99 0.155 0.015
4530DU 45 50 30 H7 f7 45.105 44.99 0.155 0.015
4540DU 45 50 40 H7 f7 45.105 44.99 0.155 0.015
4545DU 45 50 45 H7 f7 45.105 44.99 0.155 0.015
4550DU 45 50 50 H7 f7 45.105 44.99 0.155 0.015
5020DU 50 55 20 H7 f7 50.11 49.99 0.16 0.015
5030DU 50 55 30 H7 f7 50.11 49.99 0.16 0.015
5040DU 50 55 40 H7 f7 50.11 49.99 0.16 0.015
5050DU 50 55 50 H7 f7 50.11 49.99 0.16 0.015
5060DU 50 55 60 H7 f7 50.11 49.99 0.16 0.015
5520DU 55 60 20 H7 f7 55.11 54.99 0.17 0.02
5525DU 55 60 25 H7 f7 55.11 54.99 0.17 0.02
5530DU 55 60 30 H7 f7 55.11 54.99 0.17 0.02
5540DU 55 60 40 H7 f7 55.11 54.99 0.17 0.02
5550DU 55 60 50 H7 f7 55.11 54.99 0.17 0.02
5555DU 55 60 55 H7 f7 55.11 54.99 0.17 0.02
5560DU 55 60 60 H7 f7 55.11 54.99 0.17 0.02
6020DU 60 65 20 H7 f7 60.11 59.99 0.17 0.02
6030DU 60 65 30 H7 f7 60.11 59.99 0.17 0.02
6040DU 60 65 40 H7 f7 60.11 59.99 0.17 0.02
6050DU 60 65 50 H7 f7 60.11 59.99 0.17 0.02
6060DU 60 65 60 H7 f7 60.11 59.99 0.17 0.02
6070DU 60 65 70 H7 f7 60.11 59.99 0.17 0.02
6530DU 65 70 30 H7 f7 65.11 64.99 0.17 0.02
6550DU 65 70 50 H7 f7 65.11 64.99 0.17 0.02
6570DU 65 70 70 H7 f7 65.11 64.99 0.17 0.02
7040DU 70 75 40 H7 f7 70.11 69.99 0.17 0.02
7050DU 70 75 50 H7 f7 70.11 69.99 0.17 0.02
7070DU 70 75 70 H7 f7 70.11 69.99 0.17 0.02
7560DU 75 80 60 H7 f7 75.11 74.99 0.17 0.02
7580DU 75 80 80 H7 f7 75.11 74.99 0.17 0.02
8040DU 80 85 40 H7 h8 80.155 80.02 0.201 0.02
8060DU 80 85 60 H7 h8 80.155 80.02 0.201 0.02
8080DU 80 85 80 H7 h8 80.155 80.02 0.201 0.02
80100DU 80 85 100 H7 h8 80.155 80.02 0.201 0.02
8530DU 85 90 30 H7 h8 85.155 85.02 0.209 0.02
8560DU 85 90 60 H7 h8 85.155 85.02 0.209 0.02
85100DU 85 90 100 H7 h8 85.155 85.02 0.209 0.02
9060DU 90 95 60 H7 h8 90.155 90.02 0.209 0.02
90100DU 90 95 100 H7 h8 90.155 90.02 0.209 0.02
9560DU 95 100 60 H7 h8 95.155 95.02 0.209 0.02
95100DU 95 100 100 H7 h8 95.155 95.02 0.209 0.02
10050DU 100 105 50 H7 h8 100.155 100.02 0.209 0.02
10060DU 100 105 60 H7 h8 100.155 100.02 0.209 0.02
100115DU 100 105 115 H7 h8 100.155 100.02 0.209 0.02
10560DU 105 110 60 H7 h8 105.155 105.02 0.209 0.02
105115DU 105 110 115 H7 h8 105.155 105.02 0.209 0.02
11060DU 110 115 60 H7 h8 110.155 110.02 0.209 0.02
110115DU 110 115 115 H7 h8 110.155 110.02 0.209 0.02
11550DU 115 120 50 H7 h8 115.155 115.02 0.209 0.02
11570DU 115 120 70 H7 h8 115.155 115.02 0.209 0.02
12050DU 120 125 50 H7 h8 120.21 120.07 0.264 0.07
12060DU 120 125 60 H7 h8 120.21 120.07 0.264 0.07
120100DU 120 125 100 H7 h8 120.21 120.07 0.264 0.07
125100DU 125 130 100 H7 h8 125.21 125.07 0.273 0.07
13060DU 130 135 60 H7 h8 130.21 130.07 0.273 0.07
130100DU 130 135 100 H7 h8 130.21 130.07 0.273 0.07
13560DU 135 140 60 H7 h8 135.21 135.07 0.273 0.07
13580DU 135 140 80 H7 h8 135.21 135.07 0.273 0.07
14060DU 140 145 60 H7 h8 140.21 140.07 0.273 0.07
140100DU 140 145 100 H7 h8 140.21 140.07 0.273 0.07
15060DU 150 155 60 H7 h8 150.21 150.07 0.273 0.07
15080DU 150 155 80 H7 h8 150.21 150.07 0.273 0.07
150100DU 150 155 100 H7 h8 150.21 150.07 0.273 0.07
16080DU 160 165 80 H7 h8 160.21 160.07 0.273 0.07
160100DU 160 165 100 H7 h8 160.21 160.07 0.273 0.07
180100DU 180 185 100 H7 h8 180.216 180.07 0.279 0.07
200100DU 200 205 100 H7 h8 200.216 200.07 0.288 0.07
210100DU 210 215 100 H7 h8 210.216 210.07 0.288 0.07
220100DU 220 225 100 H7 h8 220.216 220.07 0.288 0.07
250100DU 250 255 100 H7 h8 250.222 250.07 0.294 0.07
300100DU 300 305 100 H7 h8 300.222 300.07 0.303 0.07

การตัดหรือติด


ตัดหรือติดแผ่นเลื่อน (แผ่นหรือแหวนรอง) จากพื้นผิวเลื่อนเข้าหาพื้นผิวเหล็กเสมอแบริ่งปลอกหล่อลื่นในตัวจะต้องถูกตัดจากด้านในไปด้านนอกทั้งนี้เพื่อป้องกันไม่ให้ทั้งสามชั้นแบ่งออกดังนั้นควรเริ่มจากชั้นอ่อนไปหาชั้นที่แข็งกว่าเสมอ
นอกจากนี้ยังช่วยให้คุณรักษาเสี้ยนในทิศทางที่ถูกต้อง (ไม่หันไปทางพื้นผิวเลื่อน)
โปรดอย่าลังเลที่จะติดต่อเราหากต้องการข้อมูลเพิ่มเติม



การหล่อลื่น


ตลับลูกปืน แหวนรอง หรือแผ่นแบบหล่อลื่นในตัวของแบรนด์POM-หล่อลื่นตัวเองตลับลูกปืนแบบปลอกมีการหล่อลื่นไว้ล่วงหน้าแล้ว ดังนั้นจึงแนะนำให้หล่อลื่นผ่านจาระบีหรือน้ำมันด้วยการเติมน้ำมันเรซินลงในส่วนผสม POM ทำให้บูชแบริ่งปลอกเหล็ก POM ของเราสามารถทำงานได้ "แห้ง" โดยไม่แตกหักสามารถใช้จาระบี น้ำมัน หรือสารหล่อลื่นชนิดใดก็ได้ เนื่องจากชั้น POM ไม่มีความไวต่อปฏิกิริยาทางเคมีของสารเติมแต่งในสารหล่อลื่นแต่อย่างใด



การผลิตแบบพิเศษ


ตามคำขอ เราสามารถเสนอขนาดนิ้ว ความยาวพิเศษ รายการตามการวาดภาพ



ข้อมูลทางเทคนิค
วัสดุ: โครงเหล็ก/ชั้นเลื่อนเรซินเผาผนึก/อะซีตัล
มาตรฐาน: ตลับลูกปืนหลายชั้น
ชั้นเลื่อน (ความหนา): 0.3-0.5มม
ความต้านแรงดึง Rm: - -
ความแข็งแรงของผลผลิต Rp 0.2: - -
การยืดตัวเป็น % A10: - -
ความแข็ง: - -
ค่าสัมประสิทธิ์แรงเสียดทาน 0.05-0.25µ
การนำความร้อน: 40W/m·K
ช่วงอุณหภูมิ: -40°ซ/110°ซ
สูงสุดโหลดคงที่: 140N/ตร.มม
สูงสุดโหลด, ไดนามิก: 70N/ตร.มม
สูงสุดความเร็วเลื่อน (w.lubr.): โดยไม่ต้องหล่อลื่น2.5 ม./วินาที – พร้อมระบบหล่อลื่น5 เมตร/วินาที
ค่า Pv, Mpa xm/s, 3


วัสดุเคาน์เตอร์
ความแข็งของเพลาที่แนะนำ: >180HB
รับความหยาบผิวเพลา (Ra) 0.4
ความอดทนที่แนะนำ: f7/h8
บ้าน: H7



สามารถใช้ DIN ISO เพื่อเลือกขนาดที่เหมาะสมเพื่อทดแทนปลอกทองแดงที่หล่อลื่นด้วยจาระบีขนาดเดียวกัน

ตลับลูกปืนหลายชั้นพร้อมชั้นเลื่อนอะซีตัล
ลักษณะเฉพาะ


-- เหมาะสำหรับงานสกปรกและ|ตลอดจนสภาพแวดล้อมที่ท้าทาย
-- การบำรุงรักษา (หล่อลื่นล่วงหน้า)
-- อายุยืน



พื้นที่ใช้งาน.
ป่าไม้ บรรจุภัณฑ์ และเกษตรกรรม เครื่องจักร
ตลาดอาหาร กระบอกไฮดรอลิก ฯลฯ

รูปร่าง

ตลับลูกปืนทรงกระบอกธรรมดา แหวนรองกันรุน และแผ่นเลื่อน



ทำให้ธุรกิจมีความสุข



VIIPLUS นำเสนอบริการที่หลากหลายแก่ฐานลูกค้าทั่วโลกของเรา ซึ่งจะช่วยเพิ่มประสบการณ์ในการซื้อบุชชิ่งและแบริ่งวาล์วจาก VIIPLUS และเพิ่มมูลค่าให้กับการลงทุนของคุณตั้งแต่การให้คำปรึกษาก่อนการขายไปจนถึงบริการหลังการขายอย่างต่อเนื่อง

วัสดุตลับลูกปืนปลอกหล่อลื่นในตัวของ VIIPLUS มอบการหล่อคุณภาพสูงให้กับแผนกวาล์วของเรา รวมถึงวัสดุเช่น (อุณหภูมิต่ำ) เหล็กกล้าคาร์บอน / เหล็กกล้าไร้สนิม / บุช PTFE บุช POM และตลับลูกปืนปลอกหล่อลื่นด้วยเหล็กโลหะผสมทองแดงสูงการวิเคราะห์ทั้งหมดเกี่ยวกับการออกแบบแม่พิมพ์และลวดลายนั้นดำเนินการในโรงงานของเราเองเพื่อรับประกันระดับและคุณภาพการหล่อที่คงที่



POM Bushings





ลักษณะเฉพาะ


VSB-20 ตลับลูกปืนแบบหล่อลื่นตัวเองแบบมีขอบเขตคุณภาพสูงผู้ผลิตในจีน DX Bushing POM Bush


· ตลับลูกปืนแบบหล่อลื่นตัวเองเล็กน้อยสำหรับงานที่ต้องหล่อลื่นด้วยจาระบีหรือน้ำมัน
· ชิ้นส่วนมาตรฐาน มีการเยื้อง จาระบี ในชั้นเลื่อนชั้นเลื่อนธรรมดาตามคำขอ
· ประสิทธิภาพสูงสุดภายใต้โหลดที่ค่อนข้างสูงและความเร็วต่ำ
· เหมาะสำหรับการเคลื่อนที่เชิงเส้น การแกว่ง และการหมุน
· มีชิ้นส่วนให้เลือกมากมายจากสต็อก


การใช้งานทั่วไป



เหมาะสำหรับการเคลื่อนที่แบบหมุนและการสั่น ต้องการการบำรุงรักษาน้อยลงเนื่องจากระยะเวลาการหล่อลื่นซ้ำที่ยาวนาน การสึกหรอลดลง ความไวต่อการโหลดที่ขอบลดลง ไม่ดูดซับน้ำ จึงไม่บวม มีพฤติกรรมหน่วงที่ดี ทนทานต่อแรงกระแทกได้ดี



ขอแนะนำให้ใช้สำหรับแบริ่งปลอกหล่อลื่นตัวเองด้วยจาระบีเริ่มต้นวัสดุนี้มีความต้านทานการสึกหรอที่ดีและสามารถใช้งานได้ภายใต้สภาวะต้านทานแรงกระแทกและฝุ่นปานกลางและสูงเช่นเพลารถบรรทุกหรือรถเพื่อการพาณิชย์ เบรก ระบบกันสะเทือน ตลอดจนเครื่องจักรกลการเกษตร เครื่องจักรป่าไม้ อุปกรณ์โลจิสติกส์ และตลับลูกปืนธรรมดาอุตสาหกรรมทั่วไปอื่น ๆ สามารถแทนที่ปลอกทองแดงทั่วไป ปลอกเหล็ก



โครงสร้าง

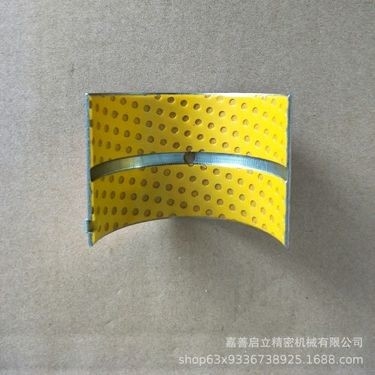

1. ความหนา POM 0.30~0.50 มม.ให้ความต้านทานการสึกหรอสูงและแรงเสียดทานต่ำแม้จะจ่ายสารหล่อลื่นในปริมาณเพียงนาทีเดียว พื้นผิวตลับลูกปืนแบบปลอกหล่อลื่นในตัวนี้มีรูปแบบการเยื้องวงกลมซึ่งควรเติมจาระบีในการประกอบตลับลูกปืน


2. ความหนาของผงสีบรอนซ์เผา 0.20-0.35 มม.องค์ประกอบพิเศษของผงทองแดงถูกหลอมละลายด้วยความร้อนกับแผ่นรองหลังที่เป็นเหล็กชั้นสัมผัสนี้ทำหน้าที่เป็นจุดยึดสำหรับชั้น PTFE และนำความร้อนสะสมออกจากพื้นผิวตลับลูกปืนแบบหล่อลื่นในตัวเอง


3.เหล็กกล้าคาร์บอนต่ำโครงเหล็กด้านหลังเป็นการวางรากฐานของแบริ่งปลอกหล่อลื่นในตัวเอง ให้ความเสถียร การบรรทุกน้ำหนัก และการกระจายความร้อนที่ยอดเยี่ยม



โครงสร้างและองค์ประกอบ



·โลหะ-โพลีเมอร์วัสดุบูชคอมโพสิต
· หลังเหล็ก + Sinter บรอนซ์ที่มีรูพรุน +
POM พร้อมตลับลูกปืนแบบหล่อลื่นในตัว​ เยื้อง



ประสิทธิภาพการดำเนินงาน

แห้ง

ยากจน

หล่อลื่นด้วยน้ำมัน

ดี

จาระบีหล่อลื่น

ดีมาก

น้ำหล่อลื่น

ยากจน

หล่อลื่นของเหลวในกระบวนการ

ยากจน





คุณสมบัติที่มีอยู่



สูงสุดโหลด

คงที่

250N/มม.2

พลวัต

140N/มม2



หมุนสั่น

60N/มม.2

สูงสุดความเร็ว

แห้ง

2 เมตร/วินาที

การหล่อลื่น

>2 เมตร/วินาที

สูงสุดพีวี (แห้ง)

ระยะเวลาอันสั้น

3.6N/mm2*·เมตร/วินาที

ต่อเนื่อง

1.8N/mm2*·เมตร/วินาที

อุณหภูมิ

-195°C~+280°C

ค่าสัมประสิทธิ์แรงเสียดทานแบบแห้ง

0.03~0.20

การหล่อลื่น

>2 เมตร/วินาที

การนำความร้อน

42W (ม·เค)-1

ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน

11*10-6k-1



ความพร้อมใช้งาน



แบบฟอร์มตลับลูกปืนแบบหล่อลื่นตัวเองมีจำหน่ายในขนาดมาตรฐาน
· บุชชิ่งทรงกระบอก
· แหวนรองแทง
· แผ่นเลื่อน
แบริ่งปลอกหล่อลื่นในตัวแบบเมตริกและบุชชิ่งแบบอิมพีเรียลสั่งทำ: บูชแบบมาตรฐานในขนาดพิเศษ, บูชแบบครึ่งบูช, รูปทรงพิเศษที่ได้จากการประทับ, แบริ่งปลอกแบบหล่อลื่นในตัวพร้อมรอยบากสำหรับระบุตำแหน่ง, รูแบริ่งปลอกแบบหล่อลื่นในตัวและร่องกลึง, ปรับแต่งได้ การออกแบบตลับลูกปืนแบบหล่อลื่นตัวเอง



POM Bushings



ขนาดสต็อกสำหรับตลับลูกปืนหล่อลื่นตัวเอง

เริ่มต้นโครงการของคุณด้วยวิศวกรแอปพลิเคชัน

ตลับลูกปืนธรรมดาและบูชหล่อลื่นในตัว |VIIPLUS วิศวกรรมพื้นผิว|เทคโนโลยีแบริ่ง

บูช, แบริ่งหล่อลื่น, แบริ่งคอมโพสิต, แบริ่งโลหะ, แบริ่งคอมเพรสเซอร์, โลหะ-โพลีเมอร์, แผลเส้นใย, แบริ่งธรรมดา, แบริ่งหน้าแปลน, แบริ่งโพลีเมอร์, บูชหน้าแปลน, แบริ่งปั๊ม, พุ่มไม้หน้าแปลน, แผ่น, แบริ่งอุตสาหกรรม

แบริ่งเคลือบปอม, แบริ่งคอมโพสิตโลหะ-โพลีเมอร์, ผลิต, ขายส่ง



ติดตามเราได้ที่

High temperature resistance C86300 Bronze Bushing & Wear Plate flanged bronze bushings



HTTP://WWW.BRONZEGLEITLAGER.COM



แนะนำผลิตภัณฑ์
