พุ่มไม้สีบรอนซ์ POM เครื่องซักผ้าแทงความหนาของตัวชี้วัดคอมโพสิต

พุ่มไม้สีบรอนซ์ POM เครื่องซักผ้าแทงความหนาของตัวชี้วัดคอมโพสิต

ชื่อแบรนด์: VIIPLUS BUSHINGS SUPPLIER
เลขรุ่น: บูช
MOQ: 1000 ชิ้น/ชิ้น
ราคา: $0.05 - $1.00 / Pieces
เงื่อนไขการจ่ายเงิน: TT ล่วงหน้า Western Union
ความสามารถในการจําหน่าย: บูชหล่อลื่นพิเศษที่กำหนดเอง
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ผู้ผลิตบูชทรงกระบอกธรรมดา
ได้รับการรับรอง:
ISO 3547 DIN 1494 Assembly Standard Tolerance
วัสดุ:
เหล็กกล้าคาร์บอนต่ำ + ทองแดงมีรูพรุน + POM สีดำ
การชุบ:
ดีบุกหรือทองแดง
ประเภท:
พุ่มไม้ห่อ, แหวนรองแทง
หล่อลื่น:
การหล่อลื่นขอบเขต
ปรับแต่ง:
ขึ้นอยู่กับรูปวาดหรือตัวอย่าง
สี:
สีดำ สีแดง สีเหลือง สีฟ้า POM
แอปพลิเคชัน:
อิเล็กทรอร์ไฮดรอลิก เครื่องสกัดสกัดสกัดสกัดสกัดสกัดสกัด
การหล่อลื่นขอบเขต:
ไร้สารตะกั่ว
ราคาโรงงาน:
tiffany@viiplus.com
ผู้ผลิตกระดาษหมุนหมุนหมุนหมุนหมุนหมุน:
https://www.viiplus.com/
ไฮไลท์::
การเคลือบผง POM สีทองแดง
ปอม บุช:
marginally lubricated bushings for grease or oil lubricated applications · Standard split bushing
ผู้ผลิตคอเบียริงบัช จําหน่ายผู้ส่งออก:
หมุนยางเรียบ. ใช้งานยาวนานและไม่ต้องบํารุงรักษา, ผลิตหมุนยางในรูปแบบต่างๆ และจากวัสดุต่างๆ. tiffany@
รายละเอียดการบรรจุ:
บรรจุภัณฑ์: กล่องส่งออก; กรณีไม้; พาเลทไม้
สามารถในการผลิต:
บูชหล่อลื่นพิเศษที่กำหนดเอง
เน้น:

oil impregnated brass sleeve bearing

,

plain bearing

คําอธิบายสินค้า

เมื่อเลือกพุ่มไม้ Bronze POM (Polyoxymethylene) พร้อมชุดประกอบแหวนรองรับแรงขับ ความหนาแบบเมตริกเป็นปัจจัยสำคัญที่ต้องพิจารณา ความหนาของส่วนประกอบเหล่านี้ส่งผลโดยตรงต่อประสิทธิภาพและความทนทานในการใช้งานต่างๆ

พุ่มไม้ Bronze POM มักใช้ในเครื่องจักรและอุปกรณ์เนื่องจากทนทานต่อการสึกหรอได้ดีเยี่ยม มีความแข็งแรงทางกล และมีคุณสมบัติหล่อลื่นตัวเอง เมื่อรวมกับชุดประกอบแหวนรองรับแรงขับ จะให้โซลูชันที่แข็งแกร่งยิ่งขึ้นสำหรับการใช้งานที่ต้องการแรงขับสูงและการเคลื่อนไหวที่แม่นยำ

ความหนาแบบเมตริกของพุ่มไม้ Bronze POM จะกำหนดความสามารถในการทนต่อแรงอัดและแรงกระแทก พุ่มไม้ที่หนากว่าสามารถให้ความแข็งแรงและความทนทานที่มากกว่า แต่ก็อาจเพิ่มขนาดและน้ำหนักโดยรวมของส่วนประกอบ ในทางกลับกัน พุ่มไม้ที่บางกว่าอาจเหมาะสมกว่าสำหรับการใช้งานที่มีพื้นที่จำกัด แต่อาจไม่ให้ความแข็งแรงในระดับเดียวกัน

ความหนาของชุดประกอบแหวนรองรับแรงขับก็มีความสำคัญเช่นกัน ส่วนประกอบนี้รองรับพุ่มไม้และช่วยกระจายแรงขับอย่างสม่ำเสมอ แหวนรองรับแรงขับที่หนากว่าสามารถให้การรองรับและความมั่นคงได้มากขึ้น ในขณะที่แหวนที่บางกว่าอาจเพียงพอสำหรับการใช้งานที่มีแรงขับต่ำกว่า

สิ่งสำคัญคือต้องปรึกษาผู้ผลิตหรือซัพพลายเออร์เพื่อกำหนดความหนาแบบเมตริกที่เหมาะสมสำหรับการใช้งานเฉพาะของคุณ พวกเขาสามารถให้คำแนะนำจากผู้เชี่ยวชาญตามความต้องการของคุณ เช่น แรงขับที่คาดหวัง สภาพการทำงาน และข้อจำกัดด้านพื้นที่

โดยสรุป ความหนาแบบเมตริกของพุ่มไม้ Bronze POM พร้อมชุดประกอบแหวนรองรับแรงขับเป็นปัจจัยสำคัญที่ต้องพิจารณาเมื่อเลือกส่วนประกอบเหล่านี้สำหรับเครื่องจักรหรืออุปกรณ์ของคุณ ความหนาที่เหมาะสมสามารถรับประกันประสิทธิภาพ ความทนทาน และความเหมาะสมสูงสุดสำหรับการใช้งานเฉพาะของคุณ



คำขอซื้อของแบริ่งเลื่อนด้านนอก ปลอกทองแดง BLACK POM ตรงกลาง ขนาดมาตรฐาน ขนาดพุ่มไม้ รูน้ำมัน ค่าความคลาดเคลื่อน ขนาดนิ้ว



ทนทานต่อแรงกระแทก/การสั่นสะเทือนสูง / พุ่มไม้คอมโพสิตสำหรับ ผู้ค้าปลีกและศูนย์ซ่อม

ขนาดนิ้ว, พุ่มไม้แหวนรองรับแรงขับ ชุดนิ้วออนไลน์

แบริ่งหล่อลื่นขอบเขต Black POM Bushes ปราศจากสารตะกั่ว POM Lined Bushing

แบริ่งหล่อลื่นขอบเขตคือแบริ่งเลื่อนที่มีแผ่นเหล็กเป็นเมทริกซ์ ผงบรอนซ์ทรงกลมแบบเผาตรงกลาง และวัสดุโพลีฟอร์มาลดีไฮด์ (POM) ที่ดัดแปลงสีดำบนพื้นผิว

เครื่องร่องร่องไฟฟ้า เครื่องร่องกดเพลาล้อ ปลอกเพลาล้อ แบริ่งไม่ต้องกังวล



โครงสร้างวัสดุพุ่มไม้

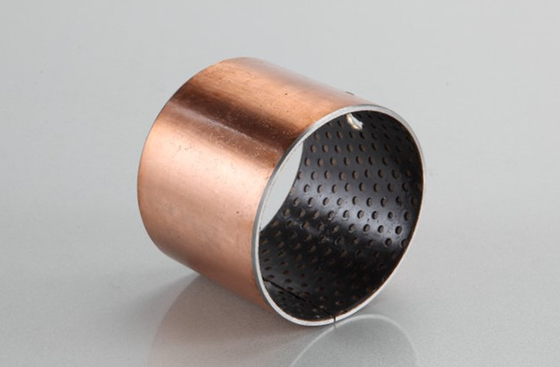

พุ่มไม้สีบรอนซ์ POM เครื่องซักผ้าแทงความหนาของตัวชี้วัดคอมโพสิต 0
1. POM 0.30-0.50 มม. โพลีฟอร์มาลดีไฮด์ที่ดัดแปลงมีความทนทานต่อการสึกหรอได้ดี และแม้ในกรณีที่ขาดน้ำมันในทันที ก็ยังมีค่าสัมประสิทธิ์แรงเสียดทานต่ำ พื้นผิวแบริ่งจัดเรียงด้วยมุมเกลียวของบ่อเก็บน้ำมัน การประกอบต้องเคลือบด้วยจาระบี
2. ชั้นผงทองแดง 0.20~0.35 มม. มีความสามารถในการรับน้ำหนักและการสึกหรอที่ดี การนำความร้อนที่ดีสามารถถ่ายเทความร้อนที่เกิดจากกระบวนการทำงานของแบริ่งได้ทันเวลาวัสดุคอมโพสิตสามารถแทรกซึมเข้าไปในช่องว่างของลูกบอลผงทองแดงและปรับปรุงความแข็งแรงในการยึดติด
3. เหล็กกล้าคาร์บอนต่ำ ให้ความสามารถในการรับน้ำหนักและฟังก์ชันการถ่ายเทความร้อนของแบริ่ง

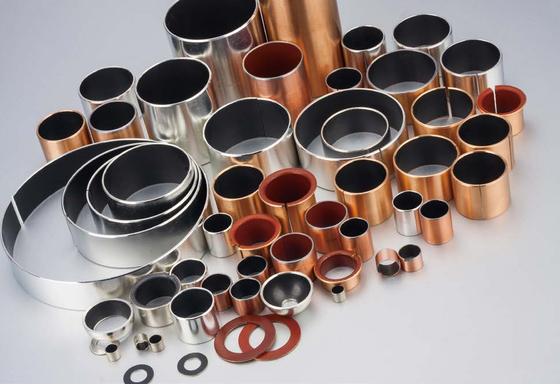

พุ่มไม้สีบรอนซ์ POM เครื่องซักผ้าแทงความหนาของตัวชี้วัดคอมโพสิต 1







































d
D

 ขนาดเพลา

Housing H7

ความหนา

h OIL HOLES
f1
f2
L0-0.40

MIN

MAX

10
15
20
25
30
35
40
45
50
60
10
12
10-0.022
12+0.018
0.955
0.980
4
0.6
0.3
1010
1015
1020







12
14
12-0.027
14+0.018
1210
1215
1220







14
16
14-0.027
16+0.018

1415
1420







15
17
15-0.027
17+0.018

1515
1520
1525




&nbnbsp;

16
18
16-0.027
18+0.018

1615
1620
1625






18
20
18-0.027

20+0.021


1815
1820
1825






20
23
20-0.033
23+0.021
1.445
1.475
0.6
0.4

2015
2020
2025
2030





22
25
22-0.033
25+0.021

2215

2225






25
28
25-0.033
28+0.021
6

2515
2520
2525
2530





28
32
28-0.033
32+0.025
1.935
1.970
1.2
0.4


2820

2830





30
34
30-0.033
34+0.025


3020
3025
3030
3035
3040



35
39
35-0.039
39+0.025


3520

3530
3535
3540



40
44
40-0.039
44+0.025
8


4020

4030
4035
4040

4050

45
50
45-0.039
50+0.025
2.415
2.460
1.8
0.6


4520

4530

4540
4545
4550

50
55
50-0.046
55+0.030




5030

5040

5050
5060
55
60
55-0.046
60+0.030




5530

5540

5550
5560
60
65
60-0.046
65+0.030




6030

6040

6050
6060
หน่วย:มม.
d
D

SHAFT

Housing H7

ความหนา

h OIL HOLES



f1
f2
L0-0.40

MIN

MAX

40
50
60
80
90
95
100
110
120

65

70

65-0.046

70+0.030

2.415
2.460
8
1.8
0.6

6540



6560













70

75

70-0.046

75+0.030

7040

7050



7080











75

80

75-0.046

80+0.030

7540



7560

7580











80

85

80-0.046

85+0.035

2.385
2.450
9.5
1.8
1.8

8040



8060

8080











85

90

85-0.054

90+0.035

8540



8560

8580











90

95

90-0.054

95+0.035

9040



9060

9080

9090









100

105

100-0.054

105+0.035



10050



10080



10095







105

110

105-0.054

110+0.035





10560

10580



10595



105110



110

115

110-0.054

115+0.035





11060

11080



11095





110110



120

125

120-0.054

125+0.035

1.8
0.6





12060

12080







120110



125

130

125-0.063

130+0.040





12560









125110





130

135

130-0.063

135+0.040



13050

13060

13080





130100





140

145

140-0.063

145+0.040



14050

14060

14080





140100





150

155

150-0.063

155+0.040



15050

15060

15080





150100





160

165

160-0.063

165+0.040

9.5



16050

16060

16080





160100





170

175

170-0.063

175+0.040



17050



17080





170100





180

185

180-0.063

185+0.040



18050

18060

18080





180100





190

195

190-0.072

195+0.046



19050

19060

19080





190100



190120

200

205

200-0.072

205+0.046



20050

20060

20080





200100



200120

220

225

220-0.072

225+0.046

9.5



22050

22060

22080





220100



220120

240

245

240-0.072

245+0.046



24050

24060

24080





240100



240120

250

255

250-0.081

255+0.052



25050

25060

25080





250100



250120

260

265

260-0.081

265+0.052



26050

26060

26080





260100



260120

280

285

280-0.081

285+0.052



28050

28060

28080





280100



280120

300

305

300-0.081

305+0.052



30050

30060

30080





300100



300120



วิธีการตรวจสอบพุ่มเพลา


1. เส้นผ่านศูนย์กลางภายนอก: ใช้โหมดผ่าน (GO) และหยุด (NO GO) ของเกจวัดวงแหวน ปลายผ่านของเกจวัดวงแหวนคือขนาดสูงสุดของเส้นผ่านศูนย์กลางภายนอก ในขณะที่ปลายหยุดของเกจวัดวงแหวนคือขนาดต่ำสุดของเส้นผ่านศูนย์กลางภายนอก
2. เส้นผ่านศูนย์กลางภายใน: กดพุ่มเพลาเข้าไปในรูอ้างอิง (ค่าความคลาดเคลื่อน H7) และทดสอบพุ่มเพลาด้วยเกจวัดปลั๊กทรงกระบอก ปลายผ่านของเกจวัดปลั๊กคือขนาดต่ำสุดของรูภายในของพุ่มเพลา และปลายหยุดของเกจวัดปลั๊กคือขนาดสูงสุดของรูภายในของพุ่มเพลา ระดับความแม่นยำของรูภายในของพุ่มเพลารีดคือ H9
ขนาดเกจวัดวงแหวนและเกจวัดปลั๊กตาม DIN1494 ส่วน



ลักษณะโครงสร้างของพุ่มไม้



วัสดุคอมโพสิตหล่อลื่นขอบเขตโลหะ-โพลีเมอร์ประกอบด้วยโลหะรองหลังเผาผงบรอนซ์พรุนด้วยPOM หรือ PEEK โพลีเมอร์เป็นชั้นทำงาน แผ่นรองเหล็กให้ความสามารถในการรับน้ำหนักที่สูงเป็นพิเศษ การกระจายความร้อนที่ดีเยี่ยม ผงบรอนซ์เผาให้การนำความร้อนออกจากพื้นผิวแบริ่ง และยังทำหน้าที่เป็นอ่างเก็บน้ำสำหรับส่วนผสมเรซิน และชั้นโพลีเมอร์ POM หรือ PEEK ให้ความทนทานต่อการสึกหรอสูงและแรงเสียดทานต่ำ แม้ว่าจะมีสารหล่อลื่นเพียงเล็กน้อยก็ตาม พื้นผิวแบริ่งนี้มีรูปแบบของรอยเว้าวงกลมซึ่งควรเติมจาระบีเมื่อประกอบแบริ่ง



ข้อมูลโดยละเอียด



แบริ่งปราศจากสารตะกั่วหล่อลื่นขอบเขตได้รับการปรับปรุงบนพื้นฐานของ VSB-20 มีประสิทธิภาพเช่นเดียวกับ VSB-20 แต่พื้นผิวไม่มีสารตะกั่ว และขอบเขตการใช้งานสามารถขยายไปยังพื้นที่ที่มีข้อกำหนดด้านสิ่งแวดล้อมได้



เหล็ก + ผงบรอนซ์ + POM (สีดำ)



หมวดหมู่ผลิตภัณฑ์แบริ่งหล่อลื่นตัวเอง SF-2 แบริ่งหล่อลื่นขอบเขต



ลักษณะเฉพาะ



แบริ่งหล่อลื่นขอบเขต คุณภาพสูง  POM Bush ผู้ผลิตในประเทศจีน

· พุ่มไม้หล่อลื่นขอบเขตสำหรับการใช้งานหล่อลื่นด้วยจาระบีหรือน้ำมัน

· ชิ้นส่วนมาตรฐานมีรอยเว้าจาระบีในชั้นเลื่อน ชั้นเลื่อนธรรมดาพร้อมใช้งานตามคำขอ

· ประสิทธิภาพสูงสุดภายใต้ภาระที่ค่อนข้างสูงและความเร็วต่ำ

· เหมาะสำหรับการเคลื่อนที่แบบเชิงเส้น การสั่น และการหมุน

· มีชิ้นส่วนหลากหลายจากสต็อก

เหมาะสำหรับการเคลื่อนที่แบบหมุนและการสั่นสะเทือน ความต้องการการบำรุงรักษาน้อยลงเนื่องจากช่วงเวลาการหล่อลื่นซ้ำที่ยาวนานขึ้น การสึกหรอน้อยลง ความไวต่อการรับน้ำหนักขอบน้อยลง ไม่มีการดูดซึมน้ำและดังนั้นจึงไม่มีการบวม พฤติกรรมการหน่วงที่ดี ความทนทานต่อแรงกระแทกที่ดี



โครงสร้างและองค์ประกอบ



1. ความหนา POM 0.30~0.50 มม. ให้ความทนทานต่อการสึกหรอสูงและแรงเสียดทานต่ำ แม้ว่าจะมีสารหล่อลื่นเพียงเล็กน้อยก็ตาม พื้นผิวแบริ่งนี้มีรูปแบบของรอยเว้าวงกลมซึ่งควรเติมจาระบีเมื่อประกอบแบริ่ง
2. ความหนาของผงบรอนซ์เผา 0.20-0.35 มม. องค์ประกอบพิเศษของผงทองแดงถูกหลอมรวมกับแผ่นรองเหล็กด้วยความร้อน ชั้นสัมผัสนี้ทำหน้าที่เป็นจุดยึดสำหรับชั้นและนำความร้อนที่สะสมออกจากพื้นผิวแบริ่ง
3. เหล็กกล้าคาร์บอนต่ำ การตั้งค่าพื้นฐานของพุ่มไม้ ด้านหลังเหล็กให้ความเสถียรเป็นพิเศษ การรับน้ำหนักและการกระจายความร้อน



· วัสดุพุ่มไม้คอมโพสิตโลหะ-โพลีเมอร์
· แผ่นรองเหล็ก + การเผาพรุนบรอนซ์ +POM พร้อมรอยเว้าหล่อลื่น

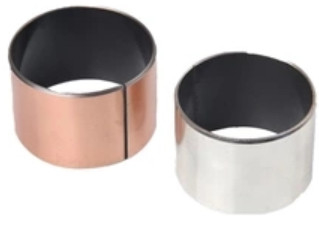

พุ่มไม้สีบรอนซ์ POM เครื่องซักผ้าแทงความหนาของตัวชี้วัดคอมโพสิต 2

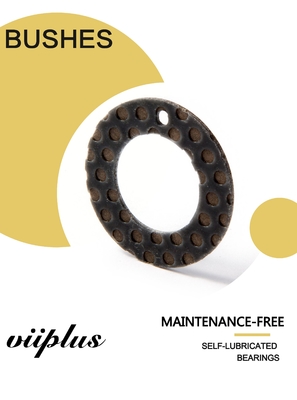

พุ่มไม้สีบรอนซ์ POM เครื่องซักผ้าแทงความหนาของตัวชี้วัดคอมโพสิต 3

ชั้นเลื่อน POM
มีหรือไม่มี
รอยเว้าหล่อลื่น
สำหรับการตัดเฉือน
บรอนซ์พรุน
เผา
แผ่นรองเหล็ก





แรงดันรับน้ำหนักสูงสุด

70N/mm²

ค่าสัมประสิทธิ์แรงเสียดทานμ

0.05~0.25

ช่วงอุณหภูมิ

-40℃~130℃

ค่า PV สูงสุดที่อนุญาต

22N/mm²·m/s

ความเร็วในการเลื่อนสูงสุด

2.5m/s



ความพร้อมใช้งาน



รูปแบบแบริ่งที่มีอยู่ในขนาดมาตรฐาน
· พุ่มไม้ทรงกระบอก
· แหวนรองรับแรงขับ
· แผ่นเลื่อน



แบริ่งเมตริกและพุ่มไม้อิมพีเรียลสั่งทำพิเศษ: รูปแบบพุ่มไม้มาตรฐานในขนาดพิเศษ พุ่มไม้ครึ่งวงกลม รูปทรงพิเศษที่ได้จากการปั๊ม แบริ่งที่มีรอยบากระบุตำแหน่ง รูหล่อลื่น และร่องที่ผ่านการตัดเฉือน การออกแบบพุ่มไม้แบบกำหนดเอง



การใช้งานทั่วไป



ปัจจุบัน ผลิตภัณฑ์นี้ถูกนำไปใช้กับโอกาสของอุปกรณ์สิ่งทอที่นำเข้า ชิ้นส่วนสวิงของปั๊มลูกสูบ ตำแหน่งของจอยสติ๊กในรถยนต์ ความเร็วปานกลางและการหล่อลื่นด้วยจาระบี

นอกจากนี้ยังใช้สำหรับการใช้งานหล่อลื่นเป็นระยะหรือขอบเขต เช่น ชุดประกอบแป้นเหยียบรถยนต์ พุ่มไม้สมดุล คีมเบรก พุ่มไม้แกนพวงมาลัย และพุ่มไม้แผ่นท้ายรถบรรทุก
