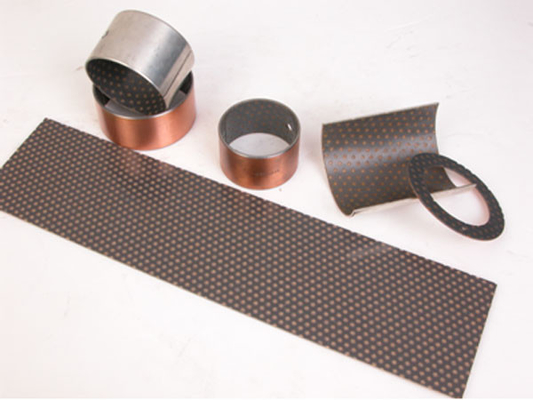

PAP P14 Cylindrical Bush & Thrust Washer เป็นวัสดุตลับลูกปืนเลื่อนประสิทธิภาพสูงที่ไม่ต้องบำรุงรักษาและเป็นมิตรต่อสิ่งแวดล้อมวัสดุนี้เป็นวัสดุเลื่อนมาตรฐานไร้สารตะกั่ว ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่ไม่ต้องบำรุงรักษาและทำงานแบบแห้ง โดยเฉพาะอย่างยิ่งในอุตสาหกรรมอาหารอย่างไรก็ตาม สามารถใช้ในระบบที่มีการหล่อลื่นแบบของเหลวได้ แม้ว่าการใช้จาระบีเป็นสารหล่อลื่นจะมีจำกัดและไม่แนะนำให้ใช้ก็ตาม

กระบวนการผลิตของวัสดุ P14 รวมถึงกระบวนการผสมที่ดัดแปลงเป็นพิเศษซึ่งผลิตมวลสารหล่อลื่นที่เป็นของแข็งในการเผาผนึกอย่างต่อเนื่องแบบขนาน ผงทองแดงจะถูกเผาบนแผ่นหลังเหล็กเป็นชั้นเลื่อนส่งผลให้ชั้นเลื่อนมีความหนา 0.2 มม. ถึง 0.35 มม. และมีปริมาตรรูพรุนประมาณ 30%ต่อจากนั้น โพรงจะถูกเติมด้วยสารหล่อลื่นที่เป็นของแข็งโดยใช้ลูกกลิ้งชุบขั้นตอนกระบวนการนี้ได้รับการควบคุมในลักษณะที่ชั้นน้ำมันหล่อลื่นแข็งที่รันอินซึ่งมีความหนาสูงสุด 0.03 มม. ถูกสร้างขึ้นเหนือชั้นเลื่อนในการบำบัดความร้อนเพิ่มเติม คุณสมบัติเฉพาะของระบบวัสดุจะถูกปรับ และค่าเผื่อความหนาที่ต้องการของวัสดุคอมโพสิตนั้นถูกสร้างขึ้นโดยใช้คู่ลูกกลิ้งควบคุม

หมายเหตุ: วัสดุ P14 ไม่สามารถใช้ในน้ำได้ (ทางเลือก: P180, P147, P10, P11)องค์ประกอบการเลื่อนของการออกแบบที่หลากหลายผลิตจากวัสดุ P14 ผ่านกระบวนการตัด การปั๊ม และการขึ้นรูปการออกแบบมาตรฐานประกอบด้วยพุ่มทรงกระบอก พุ่มหน้าแปลน แหวนรองแทง และแถบในขั้นตอนสุดท้าย ตลับลูกปืนธรรมดาที่ทำจากวัสดุ P14 จะผ่านการบำบัดป้องกันการกัดกร่อนที่ส่วนหลังของตลับลูกปืน หน้าส่วนปลาย และหน้าที่โดดเด่นรุ่นมาตรฐานเป็นดีบุกมีความหนาประมาณ 0.002 มม.ดีบุกถูกใช้เพื่อป้องกันการกัดกร่อนชั่วคราวและช่วยในการประกอบ

ลักษณะของวัสดุ P14 ได้แก่ ปราศจากสารตะกั่ว มีแนวโน้มการลื่นไถลต่ำมาก การสึกหรอต่ำ ค่าสัมประสิทธิ์แรงเสียดทานต่ำ ไม่มีแนวโน้มที่จะหลอมรวมกับโลหะ และมีแนวโน้มที่จะบวมต่ำมากพื้นที่การใช้งานที่ต้องการ ได้แก่ การทำงานที่ไม่ต้องบำรุงรักษาในสภาวะการทำงานแบบแห้งซึ่งต้องใช้ชิ้นส่วนไร้สารตะกั่ว การหมุนหรือการสั่นด้วยความเร็วสูงสุด 1 ม./วินาที การเคลื่อนที่เชิงเส้น และช่วงอุณหภูมิ -200°C ถึง 280 องศาเซลเซียส

การทำงานแบบอุทกไดนามิกสามารถทำได้โดยไม่มีปัญหาด้วยความเร็วการเลื่อนที่ 3 เมตร/วินาทีอย่างไรก็ตาม มีความเสี่ยงที่การไหลพังทลายหรือเกิดโพรงอากาศในการทำงานต่อเนื่องที่สูงกว่า 3 m/sMotorservice นำเสนอการคำนวณสถานะการทำงานของอุทกพลศาสตร์ในรูปแบบบริการ

นอกจากนี้ แหวนรองกันรั่วซีรีส์ PAP P14 (PAW42 P14) มีจำหน่ายหลายรุ่นสำหรับการสั่งซื้อในร้านค้าออนไลน์ของ MISUMI พร้อมข้อมูล CAD ฟรี การจัดส่งที่รวดเร็ว และราคายุติธรรมผลิตภัณฑ์อื่นๆ ในซีรีส์ PAP P14 ได้แก่ บุชทรงกระบอก บุชหน้าแปลน แหวนรองกันรุน และแถบตัวอย่างเช่น บุชทรงกระบอก PAP6040-P14-KS KS มีเส้นผ่านศูนย์กลางด้านใน 60 มม. เส้นผ่านศูนย์กลางภายนอก 65 มม. และความยาว 40 มม.อีกตัวอย่างหนึ่งคือบุชทรงกระบอกทั่วไป PAP2020-P14 ที่มีเส้นผ่านศูนย์กลางด้านใน 20 มม. เส้นผ่านศูนย์กลางภายนอก 23 มม. และความยาว 20 มม.ร้านค้าออนไลน์ของ MISUMI ยังมีตลับลูกปืนธรรมดาที่ทำจากวัสดุคอมโพสิต PAP P14 ซึ่งมีให้เลือกหลายแบบและกำหนดค่าได้

ประเภทที่มีจำหน่าย: ซับแปลน (PAF) บุชทรงกระบอก (PAP) แหวนรองแรงขับ (PAW)

PAP Buchsen เทียบเท่ากับราคาโรงงานในจีน

ตลับลูกปืนกาบแบบไม่ต้องบำรุงรักษาและไม่ต้องบำรุงรักษา

พุ่มไม้
พุ่มไม้
คำอธิบาย	ดิ	ทำ	บี
แปป 0203 P14	2	3,5	3
แปป 0303 ป14	3	4,5	3
แปป 0304 ป14	3	4,5	4
แปป 0305 ป14	3	4,5	5
แปป 0306 ป14	3	4,5	6
แปป 0403 P14	4	5,5	3
แปป 0404 P14	4	5,5	4
แปป 0406 P14	4	5,5	6
แปป 0410 ป14	4	5,5	10
แปป 0505 ป14	5	7	5
แปป 0508 ป14	5	7	8
แปป 0510 ป14	5	7	10
แปป 0606 ป14	6	8	6
แปป 0608 ป14	6	8	8
แปป 0610 ป14	6	8	10
แปป 0710 ป14	7	9	10
แปป 0806 ป14	8	10	6
แปป 0808 ป14	8	10	8
แปป 0810 ป14	8	10	10
แปป 0812 ป14	8	10	12
แปป 100115 หน้า 14	100	105	115
แปป 10050 หน้า 14	100	105	50
แปป 10060 หน้า 14	100	105	60
แปป 1008 หน้า 14	10	12	8
แปป 1010 หน้า 14	10	12	10
แปป 1012 หน้า 14	10	12	12
แปป 1015 หน้า 14	10	12	15
แปป 1020 หน้า 14	10	12	20
แปป 11060 หน้า 14	110	115	60
แปป 12060 พี14	120	125	60
แปป 1208 หน้า 14	12	14	8
แปป 1210 พี14	12	14	10
แปป 1212 หน้า 14	12	14	12
แปป 1215 พี14	12	14	15
แปป 1220 พี14	12	14	20
แปป 1225 พี14	12	14	25
แปป 125100 พี14	125	130	100
แปป 130100 หน้า 14	130	135	100
แปป 1310 พี14	13	15	10
แปป 140100 หน้า 14	140	145	100
แปป 14060 หน้า 14	140	145	60
แปป 1410 พี14	14	16	10
ปาป 1412 ป14	14	16	12
ปาป 1415 ป14	14	16	15
แปป 1420 ป14	14	16	20
ปาป 1425 ป14	14	16	25
แปป 150100 ป14	150	155	100
แปป 15080 หน้า 14	150	155	80
แปป 1510 ป14	15	17	10
ปาป 1512 ป14	15	17	12
ปาป 1515 ป14	15	17	15
แปป 1520 ป14	15	17	20
ปาป 1525 ป14	15	17	25
แปป 16080 หน้า 14	160	165	80
แปป 1610 พี14	16	18	10
ปาป 1612 ป14	16	18	12
ปาป 1615 ป14	16	18	15
แปป 1620 ป14	16	18	20
แปป 1625 ป14	16	18	25
แปป 180100 หน้า 14	180	185	100
แปป 1810 หน้า 14	18	20	10
แปป 1815 ป14	18	20	15
แปป 1820 ป14	18	20	20
แปป 1825 ป14	18	20	25
แปป 200100 หน้า 14	200	205	100
พีเอพี 2010 หน้า 14	20	23	10
พีเอพี 2015 หน้า 14	20	23	15
PAP 2020 หน้า 14	20	23	20
PAP 2025 หน้า 14	20	23	25
PAP 2030 หน้า 14	20	23	30
แปป 2215 หน้า 14	22	25	15
แปป 2220 พี14	22	25	20
แปป 2225 พี14	22	25	25
แปป 2230 พี14	22	25	30
ปาป 2415 หน้า 14	24	27	15
แปป 2420 พี14	24	27	20
แปป 2425 พี14	24	27	25
แปป 2510 หน้า 14	25	28	10
ปาป 2515 หน้า 14	25	28	15
ปาป 2520 ป14	25	28	20
ปาป 2525 ป14	25	28	25
ปาป 2530 ป14	25	28	30
แปป 2550 ป14	25	28	50
แปป 2820 พี14	28	32	20
แปป 2830 พี14	28	32	30
แปป 300100 หน้า 14	300	305	100
แปป 3015 หน้า 14	30	34	15
แปป 3020 หน้า 14	30	34	20
แปป 3025 หน้า 14	30	34	25
แปป 3030 หน้า 14	30	34	30
แปป 3040 พี14	30	34	40
แปป 3230 พี14	32	36	30
แปป 3240 พี14	32	36	40
แปป 3520 พี14	35	39	20
แปป 3530 ป14	35	39	30
แปป 3540 พี14	35	39	40
แปป 3550 พี14	35	39	50
แปป 4020 หน้า 14	40	44	20
แปป 4030 หน้า 14	40	44	30
แปป 4040 หน้า 14	40	44	40
แปป 4050 พี 14	40	44	50
แปป 4510 หน้า 14	45	50	10
แปป 4530 พี14	45	50	30
แปป 4540 ป14	45	50	40
แปป 4550 พี14	45	50	50
แปป 5020 หน้า 14	50	55	20
แปป 5030 หน้า 14	50	55	30
แปป 5040 หน้า 14	50	55	40
แปป 5060 พี14	50	55	60
แปป 5540 ป14	55	60	40
แปป 5560 ป14	55	60	60
แปป 6030 พี14	60	65	30
แปป 6040 พี14	60	65	40
แปป 6060 พี14	60	65	60
แปป 6070 P14	60	65	70
แปป 6540 พี14	65	70	40
แปป 6550 พี14	65	70	50
แปป 6560 ป14	65	70	60
แปป 6570 พี14	65	70	70
แปป 7040 พี14	70	75	40
แปป 7050 พี14	70	75	50
แปป 7070 P14	70	75	70
แปป 7550 พี14	75	80	50
แปป 7560 พี14	75	80	60
แปป 8040 หน้า 14	80	85	40
แปป 8060 หน้า 14	80	85	60
แปป 8080 พี14	80	85	80
แปป 8560 ป14	85	90	60
แปป 90100 P14	90	95	100
แปป 9060 พี14	90	95	60
ขึ้น
พุ่มไม้แปลน
บูชแปลน PAF..
คำอธิบาย	ดิ	ทำ	บี
PAF 06040 P14	6	8	4
PAF 06070 P14	6	8	7
PAF 06080 P14	6	8	8
PAF 08055 P14	8	10	5,5
PAF 08075 P14	8	10	7,5
PAF 08095 P14	8	10	9,5
PAF 10070 P14	10	12	7
PAF 10090 P14	10	12	9
PAF 10120 P14	10	12	12
PAF 10170 P14	10	12	17
PAF 12070 P14	12	14	7
PAF 12090 P14	12	14	9
PAF 12120 P14	12	14	12
PAF 12170 P14	12	14	17
PAF 14120 P14	14	16	12
PAF 14170 P14	14	16	17
PAF 15090 P14	15	17	9
PAF 15120 P14	15	17	12
PAF 15170 P14	15	17	17
PAF 16120 P14	16	18	12
PAF 16170 P14	16	18	17
PAF 18120 P14	18	20	12
PAF 18170 P14	18	20	17
PAF 18220 P14	18	20	22
PAF 20115 หน้า 14	20	23	11,5
PAF 20165 หน้า 14	20	23	16,5
PAF 20215 หน้า 14	20	23	21,5
PAF25115P14	25	28	11,5
PAF25165P14	25	28	16,5
PAF25215P14	25	28	21,5
PAF 30160 P14	30	34	16
PAF 30260 P14	30	34	26
PAF 35160 P14	35	39	16
PAF 35260 P14	35	39	26
PAF 40260 P14	40	44	26
ขึ้น
แถบ
แถบ
คำอธิบาย	ล	บี	S3
PAS20250P14	500	250	2,0
PAS 10250 P14	500	250	1,0
PAS 05180 P14	500	180	0,5
PAS 07250 P14	500	250	0.75
PAS15250P14	500	250	1,5
PAS30250P14	500	250	3,06
PAS25250P14	500	250	2,5
ขึ้น
เครื่องซักผ้าแทง
เครื่องฉีดน้ำแรงขับ PAW
คำอธิบาย	ดิ	ทำ	S3
อุ้ง 18 P14	18	32	1,5
อุ้ง 20 P14	20	36	1,5
อุ้ง 52 P14	52	78	2,0
อุ้ง 14 P14	14	26	1,5
อุ้ง 26 P14	26	44	1,5
อุ้ง 10 P14	10	20	1,5
อุ้ง 32 P14	32	54	1,5
อุ้ง 22 P14	22	38	1,5
อุ้ง 48 P14	48	74	2,0
อุ้ง 38 P14	38	62	1,5
อุ้ง 42 P14	42	66	1,5
อุ้ง 16 P14	16	30	1,5
อุ้ง 12 P14	12	24	1,5
อุ้ง 28 P14	28	48	1,5
อุ้ง 62 P14	62	90	2,0

ไม่สามารถหาวิธีแก้ปัญหาที่ต้องการสำหรับการใช้งานตลับลูกปืนธรรมดาด้วยผลิตภัณฑ์ที่ทำจากวัสดุที่ไม่ต้องบำรุงรักษาสำหรับทุกหน้าที่และการใช้งานสำหรับหน้าที่และการใช้งานดังกล่าว มีวัสดุที่ต้องบำรุงรักษาต่ำในกรณีนี้ พื้นผิวเลื่อนที่รับภาระการสึกหรอถูกกำหนดจากเมทริกซ์ PVDF (โพลีไวนิลิดีนฟลูออไรด์)

P1 Gleitlager Permaglide PAP Buchsen เทียบเท่า

เหมาะสำหรับงานดรายรัน

Gleitlager Permaglide PAP Buchsen Equivalent เป็นวัสดุเลื่อนที่มีตะกั่วและทนทาน พร้อมประสิทธิภาพไตรโบโลยีสูงสุดได้รับการออกแบบมาเพื่อการใช้งานแบบแห้งที่ไม่ต้องบำรุงรักษา แต่ยังสามารถใช้ได้ในระบบที่มีการหล่อลื่นแบบของเหลวอีกด้วย

คุณสมบัติที่เป็นเอกลักษณ์:

• การใช้งานสากล
• ค่าแรงเสียดทานต่ำ ความต้านทานการสึกหรอสูง
• ประสิทธิภาพที่ดีเยี่ยมในการวิ่งแบบแห้งโดยเป็นการหล่อลื่นในตัวเอง

การผลิตวัสดุ

มวลสารหล่อลื่นที่เป็นของแข็งผลิตขึ้นในกระบวนการผสมที่ดัดแปลงเป็นพิเศษในการเผาผนึกอย่างต่อเนื่องแบบขนาน ผงทองแดงจะถูกเผาบนเหล็กหรือแผ่นหลังสำริดเป็นชั้นเลื่อนซึ่งทำให้เกิดชั้นเลื่อนที่มีความหนาตั้งแต่ 0.2 มม. ถึง 0.35 มม. และมีปริมาตรรูพรุนประมาณ30 %.ถัดไป โพรงจะถูกเติมด้วยสารหล่อลื่นที่เป็นของแข็งโดยใช้ลูกกลิ้งชุบ

ขั้นตอนกระบวนการนี้ได้รับการควบคุมในลักษณะที่ชั้นน้ำมันหล่อลื่นแข็งที่วิ่งเข้าไปถึงระดับสูงสุดมีความหนา 0.03 มม. เหนือชั้นเลื่อนในการบำบัดความร้อนเพิ่มเติม คุณสมบัติเฉพาะของระบบวัสดุจะถูกปรับ และค่าเผื่อความหนาที่ต้องการของวัสดุคอมโพสิตนั้นถูกสร้างขึ้นโดยใช้คู่ลูกกลิ้งควบคุม

พื้นที่ที่ต้องการใช้งาน

P2 Gleitlager Permaglide PAP Buchsen เทียบเท่า

จำเป็นต้องมีการหล่อลื่น

คุณสมบัติที่เป็นเอกลักษณ์:

• สามารถหล่อลื่นได้ตลอดอายุการใช้งาน
• การสึกหรอต่ำ
• ความไวต่ำต่อการโหลดขอบ
• ลักษณะการหน่วงที่ดี
• ไม่ไวต่อผลกระทบ
• ทนต่อสารเคมีได้ดี

เพื่อลดค่าสัมประสิทธิ์แรงเสียดทานและปรับปรุงการนำความร้อน สารเติมแต่งพิเศษจึงถูกผสมลงในเมทริกซ์นอกจากนี้ พื้นผิวของชั้นเลื่อนอาจติดตั้งสารหล่อลื่นเจาะเพื่อรองรับจาระบีหรือน้ำมันก็ได้

สำหรับ Permaglide® ตลับลูกปืนที่ต้องการประสิทธิภาพการทำงานที่สูงมาก ได้กำหนดสูตรและใช้เมทริกซ์พลาสติก PEEK (โพลีคีโตน) ที่ผสมกับสารตัวเติมขนาดนาโนพิเศษเพื่อปรับปรุงคุณสมบัติไตรโบโลยี

เช่นเดียวกับตลับลูกปืนเครื่องยนต์ ความต้องการทางเทคนิคที่เพิ่มขึ้นและระยะห่างในการติดตั้งที่ลดลงเป็นตัวกำหนดความพยายามในการพัฒนาตลับลูกปืน Permaglide®เพื่อให้สอดคล้องกับความต้องการของลูกค้า ไม่เพียงแต่รูปทรงและรูปทรงที่ได้รับการคัดเลือกเท่านั้น แต่ยังได้รับการปรับให้เหมาะสมเป็นระบบพื้นผิวเลื่อน โดยคำนึงถึงโมเมนตัมจลน์ที่ปรับตามจุดประสงค์ของคู่เลื่อนด้วยนอกจากนี้ ลูกค้าไม่จำเป็นต้องปรับการออกแบบชุดประกอบให้เข้ากับชิ้นส่วนเลื่อนตลับลูกปืน Permaglide® ปรับให้เข้ากับการออกแบบการประกอบได้อย่างเหมาะสม
