| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | บูชไร้น้ำมัน |
| MOQ: | ต่อรองได้ |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | สายพานกราฟิต, ประเทศจีน, ผู้ผลิต, ผู้จําหน่าย, โรงงาน, ขายส่งส่งยอดขาย, สายพานทรายงานโลหะ, สายพาน PT |

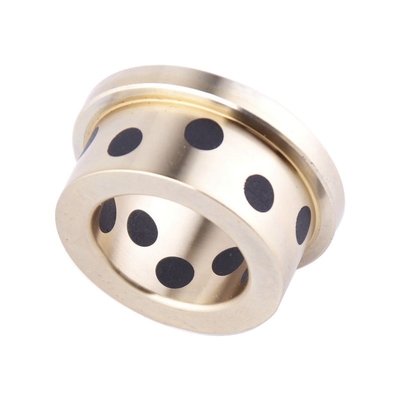

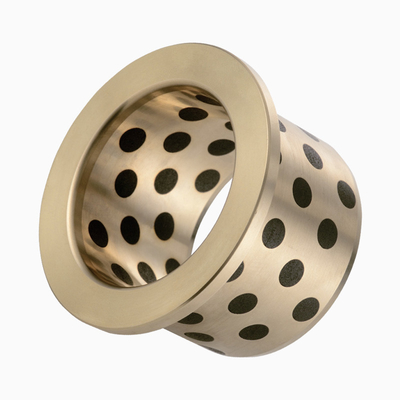

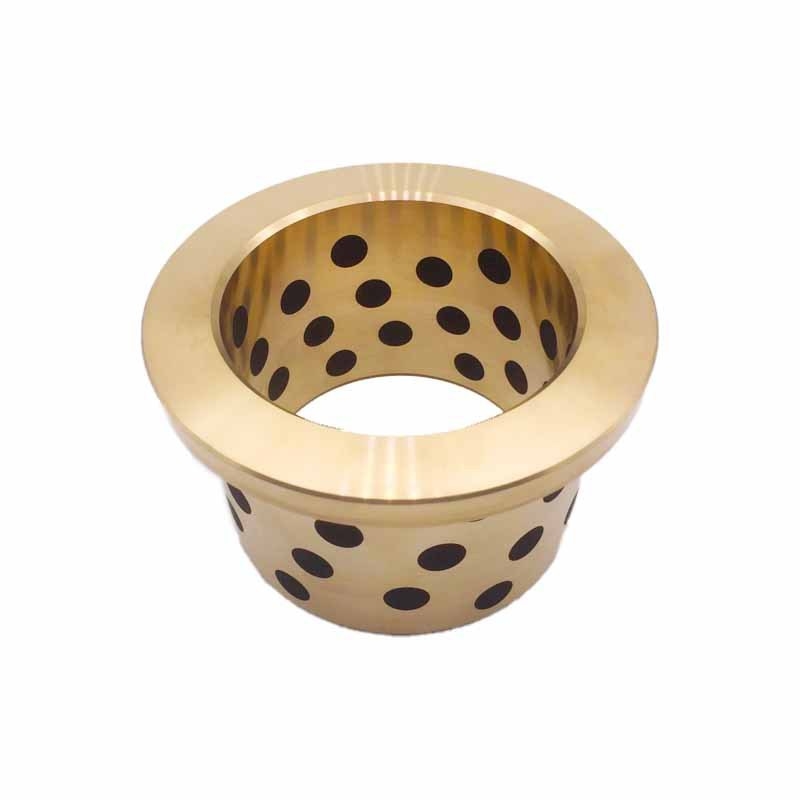

บูช SPF ทำจากโลหะผสมทองเหลืองกราไฟต์ CuZn25Al5 เป็นส่วนประกอบที่ออกแบบอย่างแม่นยำเพื่อให้ทนทานต่อการสึกหรอและมีคุณสมบัติในการหล่อลื่นตัวเองได้ดีเยี่ยม การผสมผสานที่เป็นเอกลักษณ์ของกราไฟต์ ทองแดง สังกะสี และอลูมิเนียมในโลหะผสมสร้างพื้นผิวที่มีความทนทานสูงและมีแรงเสียดทานต่ำ ช่วยให้การทำงานราบรื่นและมีประสิทธิภาพในการใช้งานอุตสาหกรรมต่างๆ
คุณสมบัติการหล่อลื่นด้วยตนเองของบูชเหล่านี้ทำให้ไม่จำเป็นต้องหล่อลื่นเป็นประจำ ช่วยลดความต้องการในการบำรุงรักษาและต้นทุนการดำเนินงานได้อย่างมาก เนื้อหาของกราไฟต์ทำหน้าที่เป็นสารหล่อลื่นตามธรรมชาติ ทำให้เกิดฟิล์มหล่อลื่นที่สม่ำเสมอซึ่งช่วยลดแรงเสียดทานและการสึกหรอ
วัสดุโลหะผสมทองเหลือง CuZn25Al5 ถูกเลือกเนื่องจากมีความทนทานต่อการกัดกร่อนและคุณสมบัติเชิงกลที่ยอดเยี่ยม ช่วยให้มีอายุการใช้งานยาวนานแม้ในสภาพแวดล้อมที่รุนแรง การผลิตที่แม่นยำของบูชรับประกันความพอดีที่สมบูรณ์แบบและประสิทธิภาพที่เหมาะสมที่สุดในการใช้งานที่มีการสึกหรอสูง
เมื่อใช้บูช SPF กับโลหะผสมทองเหลืองกราไฟต์ CuZn25Al5 ในเครื่องจักร อุปกรณ์ หรือยานพาหนะ บูชเหล่านี้ถือเป็นโซลูชันที่เชื่อถือได้และคุ้มต้นทุนสำหรับการรักษาการทำงานที่ราบรื่นและมีประสิทธิภาพ บูชเหล่านี้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการความทนทานต่อการสึกหรอสูงและคุณสมบัติในการหล่อลื่นด้วยตนเอง
บูชและตลับลูกปืนไร้น้ำมัน - บูชทองเหลืองกราไฟต์ CuZn25Al5
บูชและลูกปืนไร้น้ำมัน - ตัวเรือนบรอนซ์พร้อมรังกราไฟต์
บูชและลูกปืนแบบไร้น้ำมัน - บูชบรอนซ์ช่วยประหยัดเวลาและเงิน
บูชและลูกปืนแบบไม่ใช้น้ำมัน - มีให้เลือกหลากหลาย
บูชและตลับลูกปืนแบบไร้น้ำมัน - บริการลูกค้าโดยผู้เชี่ยวชาญ
SPF-0610
SPF-0612
SPF-0810
SPF-0812
SPF-0815
SPF-10080
SPF-100100
เอสพีเอฟ-1010
เอสพีเอฟ-1012
SPF-1015
เอสพีเอฟ-1017
เอสพีเอฟ-1020
SPF-12080
SPF-120100
SPF-1210
SPF-1212
SPF-1215
SPF-1220
SPF-1225
SPF-1230
SPF-13080
SPF-130100
SPF-1310
SPF-1312
SPF-1315
SPF-1320
SPF-1325
SPF-1330
SPF-14080
SPF-140100
SPF-1415
SPF-1420
SPF-1425
SPF-150100
SPF-150120
SPF-1510
SPF-1512
SPF-1515
SPF-1520
SPF-1525
SPF-1530
SPF-160100
SPF-160120
เอสพีเอฟ-1612
SPF-1615
เอสพีเอฟ-1618
เอสพีเอฟ-1620
เอสพีเอฟ-1623
SPF-1625
SPF-1630
SPF-1635
เอสพีเอฟ-1640
เอสพีเอฟ-1815
เอสพีเอฟ-1820
เอสพีเอฟ-1825
SPF-1830
เอสพีเอฟ-1835
เอสพีเอฟ-1840
เอสพีเอฟ-2015
เอสพีเอฟ-2020
จำหน่ายตลับลูกปืนแบบปลอก C93200 สีบรอนซ์หล่อ (แบบธรรมดา) ทางออนไลน์
วัสดุโลหะผสม
| แบบอย่าง | เจดีบี-1 | เจดีบี-2 | เจดีบี-3 | เจดีบี-4 | เจดีบี-5 | ||
|---|---|---|---|---|---|---|---|
| ระดับ แบรนด์จีน จีบี1776-87 |
ซคูซีน25 เอไอ6เฟอ3เอ็มเอ็น3 |
แซดคิวสน์6แซดคิวสน์6พีบี3 | แซดคิวเอไอ10เฟอ3 | ซูซู10พี1 | เหล็ก+ZCuSn6Zn6Pb3 | เอชที250 | จีซีอาร์15 |
| ระหว่างประเทศ ไอเอสโอ1338 |
จีซียูเอ็น25 เอไอ6เฟอ3เอ็มเอ็น3 |
จีซียูสน์6แซดเอ็น6พีบี3 | จีซียูเอไอ10เฟอ3 | คิวเอสเอ็น12 | เหล็ก+CuSn6Zn6Pb3Fe3Ni5 | - | บี1 |
| เยอรมนี ดิน |
จี-คูซีน25 เอไอ5 |
จีบี-CuSn5Zn5Pb5 | จีบี-CuAI10Ni | จีบี-CuSn10 | เหล็ก+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| ญี่ปุ่น จีไอเอส |
ไวรัสตับอักเสบบีเอชบีซี4 | BC6 | เอไอบีซี3 | บีซี3 | BC6 | เอฟซี250 | สุจ2 |
| ประเทศสหรัฐอเมริกา แอสทีเอ็ม/ยูเอ็นเอส |
C86300 | C83600 | C95500 | C90800 | C83600 | ชั้น 40 | 52100 |
| มาตรฐานอังกฤษ | เอชทีบี2 | แอลจี2 | เอบี1 | พีบี4 | แอลจี2 | - | - |
วัสดุโลหะผสมองค์ประกอบทางเคมี
| ธาตุเคมี | เจดีบี-1 | เจดีบี-2 | เจดีบี-3 | เจดีบี-4 | เจดีบี-5 | ||
|---|---|---|---|---|---|---|---|
| ลูกบาศ์ก ( % ) | พักผ่อน | พักผ่อน | พักผ่อน | - | - | ||
| สสน ( % ) | - | 6 | - | 10 | 6 | - | - |
| สังกะสี ( % ) | 25 | 6 | - | - | 6 | - | - |
| นิ ( % ) | - | - | - | - | - | - | - |
| เอไอ ( % ) | 6 | - | 10 | - | - | - | - |
| เหล็ก ( % ) | 3 | - | 3 | - | - | พักผ่อน | พักผ่อน |
| แมงกานีส ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| ครี ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| ซี ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| ซิ ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| ตะกั่ว ( %) | - | 3 | - | - | 3 | - | - |
พารามิเตอร์ทางเทคนิค
| ผลงาน | เจดีบี-1 | เจดีบี-2 | เจดีบี-3 | เจดีบี-4 | เจดีบี-5 | ||
|---|---|---|---|---|---|---|---|
| โหลดสูงสุด P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| ความเร็วสูงสุด V ( m/s ) | น้ำมันแห้ง0.45 | 2 | 2 | 0.5 | 0.1 | ||
| PV สูงสุด ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| ความหนาแน่น ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| ความแข็งแรงแรงดึง ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| การยืดตัว ( % ) | > 10 | > 4 | > 10 | - | - | ||
| ความแข็ง ( HB ) | > 210 | > 80 | > 80 | > 160 | เหล็กแผ่นรีดร้อน> 55 | ||
| อุณหภูมิสูงสุด (℃) | 300 | 350 | 300 | 400 | 350 | ||
| ค่าสัมประสิทธิ์แรงเสียดทาน (μ) | น้ำมันหล่อลื่น : 0.03 | แรงเสียดทาน(แห้ง): 0.16 | |||||
บูชปลอกบรอนซ์อุดกราไฟต์แบบมาตรฐานคือการเปิดโพรงที่มีขนาดเหมาะสมและจัดเรียงอย่างเป็นระเบียบบนพื้นผิวแรงเสียดทานโลหะของเมทริกซ์ตลับลูกปืน จากนั้นฝังสารหล่อลื่นแบบแข็งที่ขึ้นรูปซึ่งมีคุณสมบัติในการหล่อลื่นในโพรง (พื้นที่สารหล่อลื่นแบบแข็งโดยทั่วไปคือ 25% ของพื้นที่แรงเสียดทาน -35%) และทำจากตลับลูกปืนที่หล่อลื่นในตัวเอง
ฐานของปลอกแขนบรอนซ์อุดกราไฟต์มาตรฐานควรพิจารณาตามเงื่อนไขการทำงานของตลับลูกปืนเอง วัสดุที่ใช้กันทั่วไป ได้แก่ ทองเหลืองที่มีความแข็งแรงสูง บรอนซ์ดีบุก งานหล่อ และอื่นๆ วัสดุหล่อลื่นแข็งฝังตัวมีอยู่ 2 ประเภทหลัก หนึ่งคือตะกั่วดำธรรมชาติ กราไฟต์เทียม และการสังเคราะห์ MoS2 และอีกประเภทหนึ่งคือสังเคราะห์โดยใช้เป็นเมทริกซ์ ตามเงื่อนไขการทำงานของตลับลูกปืนเอง การผสมผสานระหว่างพื้นผิวโลหะที่แตกต่างกันและสารหล่อลื่นแข็งฝังตัวสามารถรับประกันได้ว่าผลิตภัณฑ์สามารถตอบสนองความต้องการพิเศษของอุณหภูมิ โหลด การเคลื่อนไหว และสภาวะการทำงานของสื่อต่างๆ ได้ ในขณะที่ยังคงการทำงานที่เสถียรและเชื่อถือได้
| สารหล่อลื่นแบบแข็ง | ||
| น้ำมันหล่อลื่น | คุณสมบัติ | การใช้งานทั่วไป |
| SL1 กราไฟท์+เพิ่ม | ทนทานต่อสารเคมีได้ดีเยี่ยมและมีแรงเสียดทานต่ำ ทนต่ออุณหภูมิ 400 ℃ | ชุดสำหรับเครื่องจักรทั่วไปและใต้บรรยากาศ |
| SL4 +สารเติมแต่ง | แรงเสียดทานต่ำที่สุดและหล่อลื่นด้วยน้ำได้ดี อุณหภูมิจำกัด 300℃ | เรือ กังหันน้ำ กังหันแก๊ส ฯลฯ |
บูชไร้น้ำมันที่ผสานเข้ากับสารหล่อลื่นแบบแข็งโดยไม่ต้องใช้น้ำมันเป็นโลหะผสมทองแดงแข็งประเภทใหม่ซึ่งผสานเข้ากับสารหล่อลื่นแบบแข็งอย่างสม่ำเสมอภายในตัวเครื่อง
มันทำลายขีดจำกัดของตลับลูกปืนทั่วไปซึ่งการหล่อลื่นขึ้นอยู่กับฟิล์มน้ำมัน
จึงเหมาะกับการใช้งานที่อุณหภูมิสูง การใช้งานหนัก ป้องกันการกัดกร่อน หรือเมื่อนำเข้าน้ำมันได้ยาก
ประสิทธิภาพเพิ่มขึ้นเป็นสองเท่าทั้งในด้านความแข็งและการเสียดสี
ปัจจุบันมีการนำไปใช้กันอย่างแพร่หลายในเครื่องหล่อแบบต่อเนื่อง ลูกกลิ้งเหล็กในโลหะวิทยา เครื่องจักรในการขุดแร่ เรือ กังหันไอน้ำ กังหันไฮดรอลิก และเครื่องฉีดขึ้นรูปพลาสติก
บูชลูกปืนปลอกหน้าแปลนแบบไม่ใช้น้ำมัน วัสดุ JDB ทำจากโลหะหล่อบรอนซ์ที่มีสารหล่อลื่นแข็งพิเศษฝังอยู่ โลหะฐานรองรับน้ำหนักสูงและสารหล่อลื่นแข็งช่วยให้หล่อลื่นได้ด้วยตัวเอง บูชลูกปืนปลอกหน้าแปลนแบบไม่ใช้น้ำมันแสดงประสิทธิภาพที่ยอดเยี่ยมโดยไม่ต้องหล่อลื่นล่วงหน้าภายใต้สภาวะอุณหภูมิสูง/ต่ำมากที่ความเร็วต่ำ วัสดุนี้ให้โซลูชันลูกปืนที่ไม่ต้องบำรุงรักษา โดยเฉพาะสำหรับการรับน้ำหนักสูง การเคลื่อนที่แบบสั่นเป็นระยะๆ
บูชลูกปืนแขนหน้าแปลนไร้น้ำมันสามารถใช้งานได้ภายใต้สภาพแวดล้อมที่แห้ง อุณหภูมิสูง แรงดันสูง กัดกร่อน น้ำ หรือสารเคมีอื่นๆ เมื่อไม่สามารถใส่น้ำมันเข้าไปได้
บูชลูกปืนแขนหน้าแปลนไร้น้ำมันถูกนำมาใช้กันอย่างแพร่หลายในสายผลิตภัณฑ์ยานยนต์ วิศวกรรมน้ำ ประตูเขื่อน อุตสาหกรรมพลาสติก เครื่องหล่อต่อเนื่อง ลูกกลิ้งเหล็กในอุตสาหกรรมโลหะวิทยา เครื่องจักรแร่ เครื่องกำเนิดไฟฟ้าเทอร์โบเรือ กังหันไฮดรอลิก และเครื่องฉีดพลาสติก
บูชไร้น้ำมัน - เลือก กำหนดค่า และสั่งซื้อ Viiplus ส่งมอบตรงเวลาและเสนอราคาที่ยุติธรรม
บูชไร้น้ำมันของเราเป็นโซลูชันที่สมบูรณ์แบบสำหรับโครงการที่ไม่สามารถให้การหล่อลื่นได้ง่ายหรือโครงการที่สารหล่อลื่นทั่วไปอาจทำให้เกิดการคาร์บอนได้
ติดต่อเรา - ผู้จำหน่ายบูชไร้น้ำมัน
หากต้องการสอบถามหรือขอแคตตาล็อกลูกปืนบูชไร้น้ำมัน โปรดติดต่อเราวันนี้!
(บรอนซ์ฝังกราไฟท์)
บูชไร้น้ำมัน หรือที่เรียกกันทั่วไปว่าตลับลูกปืนเลื่อนและตลับลูกปืนเลื่อน ถือเป็นตลับลูกปืนประเภทที่ง่ายที่สุด ประกอบด้วยเพียงพื้นผิวตลับลูกปืนและไม่มีชิ้นส่วนกลิ้ง
บูชไร้น้ำมันอาจหมายถึงตลับลูกปืนหรือเพียงแค่ "วงแหวน" ที่ไม่จำเป็นต้องหล่อลื่นเป็นระยะๆ เนื่องจากสารหล่อลื่น เช่น กราไฟต์ผง ถูกผสมเข้ากับวัสดุที่ใช้ทำตลับลูกปืน สารหล่อลื่นเหล่านี้เรียกอีกอย่างว่าบูชบรอนซ์กราไฟต์ฝัง และมีกราไฟต์แทรกอยู่ 20-25% บนผนัง/พื้นผิว ซึ่งให้การหล่อลื่นตลอดเวลา ซึ่งยังช่วยลดค่าสัมประสิทธิ์แรงเสียดทานอีกด้วย
บูชไร้น้ำมันเหล่านี้เหมาะสำหรับสภาพแวดล้อมแห้งซึ่งมีความเสี่ยงต่อการปนเปื้อน การใช้งานในที่เปียกซึ่งมีความชื้นสูง และการใช้งานที่ตลับลูกปืนอยู่ในตำแหน่งที่เข้าถึงไม่ได้
เราเป็นผู้ผลิตและซัพพลายเออร์ชั้นนำของ Oilless Bushing และผลิตภัณฑ์ของเราทำมาจากคุณภาพดี
บูชบรอนซ์ไร้น้ำมันเป็นบูชประเภทใหม่ที่ทำจากโลหะผสมทองแดงที่แข็งแกร่ง และฝังอย่างสม่ำเสมออยู่ในตัวเรือนหล่อลื่นแบบแข็ง
บูชไร้น้ำมันเหมาะสำหรับอุณหภูมิสูง การรับน้ำหนักมาก การกัดกร่อน หรือสถานที่ที่น้ำมันแทรกเข้าไปได้ยาก
ระบุหมายเลขชิ้นส่วนตาม ID, OD และความยาวที่ต้องการ (เช่น) ID คือ 50 มม., OD คือ 62 มม. และความยาวคือ 50 มม.
-บูชบรอนซ์ไร้น้ำมัน - ทองแดงผสมแบบตรง มาตรฐาน
วัสดุ: โลหะผสมทองเหลืองแรงดึงสูง
สารหล่อลื่นแบบแข็งฝัง
● บูชแบบไร้น้ำมันสามารถซ่อมบำรุงได้โดยไม่ต้องใช้สารหล่อลื่น
● บูชแบบไร้น้ำมัน แสดงให้เห็นถึงประสิทธิภาพสูงภายใต้การทำงานที่มีโหลดสูงและความเร็วต่ำ
● บูชแบบไร้น้ำมัน แสดงให้เห็นถึงความทนทานต่อการสึกหรอที่เหนือกว่าในการใช้งานที่แทบไม่มีการผลิตฟิล์มน้ำมัน เช่น การเคลื่อนที่แบบลูกสูบ การแกว่ง การเริ่มต้นและการหยุดบ่อยครั้ง เป็นต้น
● บูชแบบไร้น้ำมันมีคุณสมบัติทนทานต่อสารเคมีและการกัดกร่อนได้ดีเยี่ยม
● ผลิตภัณฑ์บูชมาตรฐานแบบไร้น้ำมันมีให้เลือกหลายขนาด
| ความหนาแน่น | 8.2ก/ซม3 | |
| ความแข็งแรงแรงดึง | >=755นิวตันต่อตรม.2 | |
| ความทนทานต่อการอัดแน่น | >=400~500กิโลจูล/ม3 | |
| ความแข็ง | >=200เอชบี | |
| แรงดันโหลดสูงสุด | 100นิวตัน/มม2 | |
| จำกัดความเร็ว | 0.5ม./วินาที | |
| ขีดจำกัดค่า PV | 1.65 นิวตัน/มม2.ม./วินาที | |
| ค่าสัมประสิทธิ์แรงเสียดทาน | การหล่อลื่นด้วยน้ำมัน | 0.03 |
| แรงเสียดทานแบบแห้ง | 0.16 | |
| อุณหภูมิในการทำงาน | -40~+300 องศาเซลเซียส |
โปรดตรวจสอบประเภท/มิติ/ข้อมูลจำเพาะในซีรีส์ Oil-Free Bushings - Graphite Bronze Bushing Products - Copper Alloy Straight, Standard
| ประเภทบูชแบบไม่ใช้น้ำมัน | ตรง | ประเภทโลหะ | โลหะผสมทองเหลืองแรงดึงสูง |
| เส้นผ่านศูนย์กลางภายใน d(Ø) | 50 | เส้นผ่านศูนย์กลางภายนอก D(Ø) | 62 |
| ความยาวรวม L(มม.) | 50 | ช่วงค่า PV ที่อนุญาตสูงสุด (N/mm2•m/s) | 1.1~2.0 |
| ค่า PV ที่อนุญาตสูงสุด (N/mm2•m/s) | 1.16 | โหลดสูงสุดที่อนุญาต (N/mm2) | 20.3 |
| ความเร็วสูงสุดที่อนุญาต (ม./วินาที) | 0.35 | รูยึดพอดี | เอช7 |
| ช่วงอุณหภูมิในการทำงาน (°C) | -40～150 | ช่วงอุณหภูมิในการทำงาน (ไม่มีการหล่อลื่น) ขั้นต่ำ | -40 |
| ช่วงอุณหภูมิในการทำงาน (ไม่มีการหล่อลื่น) สูงสุด | 150 | ช่วงอุณหภูมิในการทำงาน (ปกติ) ต่ำสุด | -40 |
| ช่วงอุณหภูมิในการทำงาน (ปกติ) สูงสุด | 200 | - | - |
| สภาพการหล่อลื่น | แห้ง | การหล่อลื่นเป็นระยะๆ |
| ช่วงอุณหภูมิการให้บริการ ℃ | －40～＋300 | －40～＋150 |
| แรงดันสูงสุดที่อนุญาต PN/mm｛2 kgf/cm2｝ | 29(150)｛296(1,530)｝ | |
| ความเร็วสูงสุดที่อนุญาต V m/｛sm/min｝ | 0.50｛30｝ | 1.00｛60｝ |
| ค่า PV สูงสุดที่อนุญาต N/mm2・m/｛s kgf/cm2・m/min｝ | 1.65｛1,010｝ | 3.25｛1,990｝ |
*ค่าในวงเล็บคือแรงดันแบริ่งแบบคงที่ ซึ่งเป็นแรงดันแบริ่งในการใช้งานที่ไม่มีการเคลื่อนไหวหรือมีขนาดเล็กมาก
การเคลื่อนที่ (≦0.0017ม./วินาที[0.1ม./นาที])
|
บัตรประจำตัว |
โอดี |
ความยาว |
|
ชั้นประถมศึกษาปีที่ 7 ถึง 8 |
ชั้นประถมศึกษาปีที่ 6 ถึง 7 |
ชั้นประถมศึกษาปีที่ 8 ถึง 9 |
คลาสต่างๆ เหล่านี้อยู่ในมาตรฐาน JIS ผลิตภัณฑ์นี้แสดงให้เห็นถึงประสิทธิภาพที่น่าพอใจที่ความหยาบของพื้นผิวสไลด์ Rz6.3 ถึง 12.5μm
●เหมาะสำหรับการหมุน การแกว่ง และการเคลื่อนที่แบบลูกสูบ
●ห้ามใช้ผลิตภัณฑ์นี้ใต้น้ำ
● บูช ID 63 มม. สามารถใช้เป็นแกนรับกลางได้
บูชสำหรับกระบอกไฮโดรลิก
| แบบอย่าง | เจดีบี-1 | เจดีบี-2 | เจดีบี-3 | เจดีบี-4 | เจดีบี-5 | ||
| ระดับ แบรนด์จีน จีบี1776-87 |
ซคูซีน25 เอไอ6เฟอ3เอ็มเอ็น3 |
แซดคิวสน์6แซดคิวสน์6พีบี3 | แซดคิวเอไอ10เฟอ3 | ซูซู10พี1 | เหล็ก+ZCuSn6Zn6Pb3 | เอชที250 | จีซีอาร์15 |
| ระหว่างประเทศ ไอเอสโอ1338 |
จีซียูเอ็น25 เอไอ6เฟอ3เอ็มเอ็น3 |
จีซียูสน์6แซดเอ็น6พีบี3 | จีซียูเอไอ10เฟอ3 | คิวเอสเอ็น12 | เหล็ก+CuSn6Zn6Pb3Fe3Ni5 | - | บี1 |
| เยอรมนี ดิน |
จี-คูซีน25 เอไอ5 |
จีบี-CuSn5Zn5Pb5 | จีบี-CuAI10Ni | จีบี-CuSn10 | เหล็ก+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| ญี่ปุ่น จีไอเอส |
ไวรัสตับอักเสบบีเอชบีซี4 | BC6 | เอไอบีซี3 | บีซี3 | BC6 | เอฟซี250 | สุจ2 |
| ประเทศสหรัฐอเมริกา แอสทีเอ็ม/ยูเอ็นเอส |
C86300 | C83600 | C95500 | C90800 | C83600 | ชั้น 40 | 52100 |
| มาตรฐานอังกฤษ | เอชทีบี2 | แอลจี2 | เอบี1 | พีบี4 | แอลจี2 | - | - |
| ธาตุเคมี | เจดีบี-1 | เจดีบี-2 | เจดีบี-3 | เจดีบี-4 | เจดีบี-5 | ||
| ลูกบาศ์ก ( % ) | พักผ่อน | พักผ่อน | พักผ่อน | - | - | ||
| สสน ( % ) | - | 6 | - | 10 | 6 | - | - |
| สังกะสี ( % ) | 25 | 6 | - | - | 6 | - | - |
| นิ ( % ) | - | - | - | - | - | - | - |
| เอไอ ( % ) | 6 | - | 10 | - | - | - | - |
| เหล็ก ( % ) | 3 | - | 3 | - | - | พักผ่อน | พักผ่อน |
| แมงกานีส ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| ครี ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| ซี ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| ซิ ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| ตะกั่ว ( %) | - | 3 | - | - | 3 | - | - |
| ผลงาน | เจดีบี-1 | เจดีบี-2 | เจดีบี-3 | เจดีบี-4 | เจดีบี-5 |
| โหลดสูงสุด P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| ความเร็วสูงสุด V ( m/s ) | น้ำมันแห้ง0.45 | 2 | 2 | 0.5 | 0.1 |
| PV สูงสุด ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| ความหนาแน่น ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| ความแข็งแรงแรงดึง ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| การยืดตัว ( % ) | > 10 | > 4 | > 10 | - | - |
| ความแข็ง ( HB ) | > 210 | > 80 | > 80 | > 160 | เหล็กแผ่นรีดร้อน> 55 |
| อุณหภูมิสูงสุด (℃) | 300 | 350 | 300 | 400 | 350 |
| ค่าสัมประสิทธิ์แรงเสียดทาน (μ) | น้ำมันหล่อลื่น : 0.03 | แรงเสียดทาน(แห้ง): 0.16 | |||
| บัตรประจำตัว | โอดี |
ความยาว L ความคลาดเคลื่อน －0.1 -0.3 เมตร |
|||||||||
| φd | ความอดทน | φD | ความอดทน | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0.022 ต่อ +0.010 ครับ |
10 |
+0.015% +0.006 ต่อ |
061008 | 061010 | 061012 | |||||
| 8 |
+0.028 ต่อ +0.013 ต่อ |
12 |
+0.018 ครับ +0.007 ครับ |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0.028 ต่อ +0.013 ต่อ |
14 |
+0.018 ครับ +0.007 ครับ |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
＋0.034 +0.016 ครับ |
18 |
+0.018 ครับ +0.007 ครับ |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
＋0.034 +0.016 ครับ |
19 |
＋0.021 +0.008 ต่อ |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
＋0.034 +0.016 ครับ |
20 |
＋0.021 +0.008 ต่อ |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
＋0.034 +0.016 ครับ |
21 |
＋0.021 +0.008 ต่อ |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
＋0.034 +0.016 ครับ |
22 |
＋0.021 +0.008 ต่อ |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
＋0.034 +0.016 ครับ |
23 |
＋0.021 +0.008 ต่อ |
172315 | |||||||
| 18 |
＋0.034 +0.016 ครับ |
24 |
＋0.021 +0.008 ต่อ |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
＋0.041 +0.020 ครับ |
26 |
＋0.021 +0.008 ต่อ |
192615 | 192620 | ||||||
| 20 |
＋0.041 +0.020 ครับ |
28 |
＋0.021 +0.008 ต่อ |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
＋0.041 +0.020 ครับ |
30 |
＋0.021 +0.008 ต่อ |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
＋0.041 +0.020 ครับ |
32 |
＋0.025 +0.009 ครับ |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
＋0.041 +0.020 ครับ |
33 |
＋0.025 +0.009 ครับ |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
＋0.041 +0.020 ครับ |
35 |
＋0.025 +0.009 ครับ |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
＋0.041 +0.020 ครับ |
38 |
＋0.025 +0.009 ครับ |
283820 | 283825 | ||||||
| 30 |
＋0.041 +0.020 ครับ |
38 |
＋0.025 +0.009 ครับ |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
＋0.041 +0.020 ครับ |
40 |
＋0.025 +0.009 ครับ |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
＋0.050 ＋0.025 |
40 |
＋0.025 +0.009 ครับ |
||||||||
| 32 |
＋0.050 ＋0.025 |
42 |
＋0.025 +0.009 ครับ |
324220 | |||||||
| 35 |
＋0.050 ＋0.025 |
44 |
＋0.025 +0.009 ครับ |
354420 | 354425 | ||||||
| 35 |
＋0.050 ＋0.025 |
45 |
＋0.025 +0.009 ครับ |
354520 | 354525 | ||||||
| 38 |
＋0.050 ＋0.025 |
48 |
＋0.025 +0.009 ครับ |
||||||||
| 40 |
＋0.050 ＋0.025 |
50 |
＋0.025 +0.009 ครับ |
405015 | 405020 | 405025 | |||||
| 40 |
＋0.050 ＋0.025 |
55 |
+0.030 ครับ +0.011 ครับ |
405515 | |||||||
| 45 |
＋0.050 ＋0.025 |
55 |
+0.030 ครับ +0.011 ครับ |
||||||||
| 45 |
＋0.050 ＋0.025 |
56 |
+0.030 ครับ +0.011 ครับ |
||||||||
| 45 |
＋0.050 ＋0.025 |
60 |
+0.030 ครับ +0.011 ครับ |
||||||||
*ค่าความคลาดเคลื่อนของ ID หลังจากการกดประกอบนั้นเป็นเพียงข้อมูลอ้างอิงเท่านั้น
| บัตรประจำตัว | โอดี |
ความยาว L ความคลาดเคลื่อน －0.1 -0.3 เมตร |
|||||||||
| φd | ความอดทน | φD | ความอดทน | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
＋0.050 ＋0.025 |
60 |
+0.030 ครับ +0.011 ครับ |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
＋0.050 ＋0.025 |
62 |
+0.030 ครับ +0.011 ครับ |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
＋0.050 ＋0.025 |
65 |
+0.030 ครับ +0.011 ครับ |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
＋0.060 +0.030 ครับ |
70 |
+0.030 ครับ +0.011 ครับ |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
＋0.060 +0.030 ครับ |
74 |
+0.030 ครับ +0.011 ครับ |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
＋0.060 +0.030 ครับ |
75 |
+0.030 ครับ +0.011 ครับ |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
＋0.060 +0.030 ครับ |
75 |
+0.030 ครับ +0.011 ครับ |
637560 | 637570 | 637580 | |||||
| 65 |
＋0.060 +0.030 ครับ |
80 |
+0.030 ครับ +0.011 ครับ |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
＋0.060 +0.030 ครับ |
85 |
＋0.035 +0.013 ต่อ |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
＋0.060 +0.030 ครับ |
90 |
＋0.035 +0.013 ต่อ |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
＋0.060 +0.030 ครับ |
90 |
＋0.035 +0.013 ต่อ |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
＋0.060 +0.030 ครับ |
95 |
＋0.035 +0.013 ต่อ |
759560 | 759570 | 759580 | |||||
| 80 |
＋0.060 +0.030 ครับ |
96 |
＋0.035 +0.013 ต่อ |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
＋0.060 +0.030 ครับ |
100 |
＋0.035 +0.013 ต่อ |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
＋0.071 ＋0.036 |
100 |
＋0.035 +0.013 ต่อ |
8510060 | 8510080 | ||||||
| 90 |
＋0.071 ＋0.036 |
110 |
＋0.035 +0.013 ต่อ |
9011050 | 9011060 | 9011080 | |||||
| 100 |
＋0.071 ＋0.036 |
120 |
＋0.035 +0.013 ต่อ |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
＋0.071 ＋0.036 |
130 |
＋0.040 +0.015% |
11013050 | 11013070 | 11013080 | |||||
| 120 |
＋0.071 ＋0.036 |
140 |
＋0.040 +0.015% |
12014070 | 12014080 | ||||||
| 125 |
+0.083 ครับ ＋0.043 |
145 |
＋0.040 +0.015% |
||||||||
| 130 |
+0.083 ครับ ＋0.043 |
150 |
＋0.040 +0.015% |
13015080 | |||||||
| 140 |
+0.083 ครับ ＋0.043 |
160 |
＋0.040 +0.015% |
||||||||
| 150 |
＋0.083 ＋0.043 |
170 |
＋0.040 +0.015% |
15017080 | |||||||
| 160 |
+0.083 ครับ ＋0.043 |
180 |
＋0.040 +0.015% |
16018080 | |||||||
| 170 |
+0.083 ครับ ＋0.043 |
190 |
＋0.046 ＋0.017 |
||||||||
| 180 |
+0.083 ครับ ＋0.043 |
200 |
＋0.046 ＋0.017 |
||||||||
| 190 |
+0.096 ครับ ＋0.050 |
210 |
＋0.046 ＋0.017 |
||||||||
| 200 |
+0.096 ครับ ＋0.050 |
230 |
＋0.046 ＋0.017 |
||||||||
*ค่าความคลาดเคลื่อนของมิติคือค่าที่วัดที่อุณหภูมิ +25℃
บูชไร้น้ำมันแบบเมตริกและบูชบรอนซ์ไร้น้ำมันแบบอิมพีเรียลสั่งทำ: บูชแบบมาตรฐานในขนาดพิเศษ บูชแบบครึ่งตัว รูปทรงพิเศษที่ได้จากการปั๊มหรือการดึงลึก การออกแบบบูชแบบกำหนดเอง
ผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในเครื่องรีดหล่อต่อเนื่อง เครื่องจักรทำเหมือง เครื่องจักรขนส่ง กังหัน เครื่องฉีด แม่พิมพ์รถยนต์
และอื่นๆอีกมากมาย
1. บูชไร้น้ำมันใช้สำหรับโหลดสูงความเร็วต่ำและหล่อลื่นตัวเอง เช่น บูชประตูเขื่อนและประตูน้ำ บูชกังหันไฮดรอลิก เป็นต้น
2. บูชแบบไร้น้ำมันใช้สำหรับเครื่องจักรในโรงงานที่อุณหภูมิสูง เช่น เหล็กและเหล็กกล้า เป็นต้น
3. บูชบรอนซ์กราไฟท์แบบไร้น้ำมันใช้สำหรับการผลิตยานยนต์ เช่น สายการประกอบ สายการอัด สายสายพานลำเลียง และอื่นๆ
4. บูชบรอนซ์แบบไร้น้ำมันใช้สำหรับเครื่องจักรงานหนัก เช่น โรงงานรีดเหล็ก เครื่องฉีด แม่พิมพ์ปั๊ม ฯลฯ
5. บูชไร้น้ำมันยังใช้กับเครื่องจักรเคมี เครื่องจักรแปรรูปอาหาร โรงงานกระดาษ เครื่องจักรสิ่งทอ ฯลฯ
● บูชไร้น้ำมันสำหรับลิงค์สลับ
1. บูชนำทาง
2. บูชไกด์ตัวดีดออก
3. รางนำทาง
4. บล็อคไกด์
5. จานล่าง
6. บูชนำทาง
7. พุ่มไม้แบบหล่อ
1. แผ่นกันสึก
2. แผ่นจังหวะแคม
3. แผ่นบนของแคม
4. บล็อกด้านข้างแคม
5. แผ่นข้างแคม
6. แผ่นกลับขั้วบวกของแคม
7. พุ่มไม้เสานำทาง
8. แผ่นจังหวะแคม
บูชบรอนซ์ไร้น้ำมัน Viiplus ใช้ในแอปพลิเคชันต่างๆ มากมาย
ไม่ว่าบูชบรอนซ์ไร้น้ำมันจะทำจากวัสดุอะไรและมีคุณสมบัติอย่างไร ไม่ว่ารูปร่างมาตรฐานหรือขนาดบูชไร้น้ำมันจะเป็นอย่างไรก็ตาม ถ้าเป็นไปได้ทางกายภาพ เราก็สามารถผลิตให้ได้
Viiplus เป็นหนึ่งในซัพพลายเออร์บูชไร้น้ำมันที่มีประสบการณ์มากที่สุด หากคุณต้องการดาวน์โหลดแคตตาล็อกบูชไร้น้ำมัน ติดต่อเราทันที!
