| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | แผ่นสึกสีบรอนซ์ |
| MOQ: | ต่อรองได้ |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 7000000 ชิ้น / ชิ้น หนึ่งสัปดาห์ |

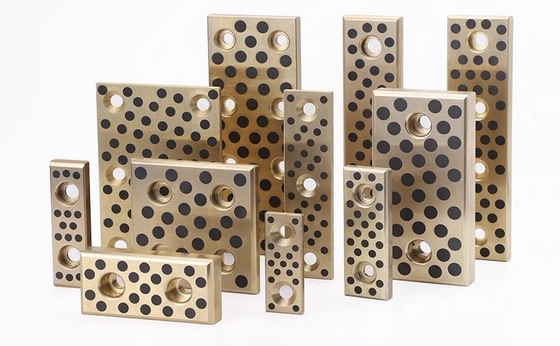

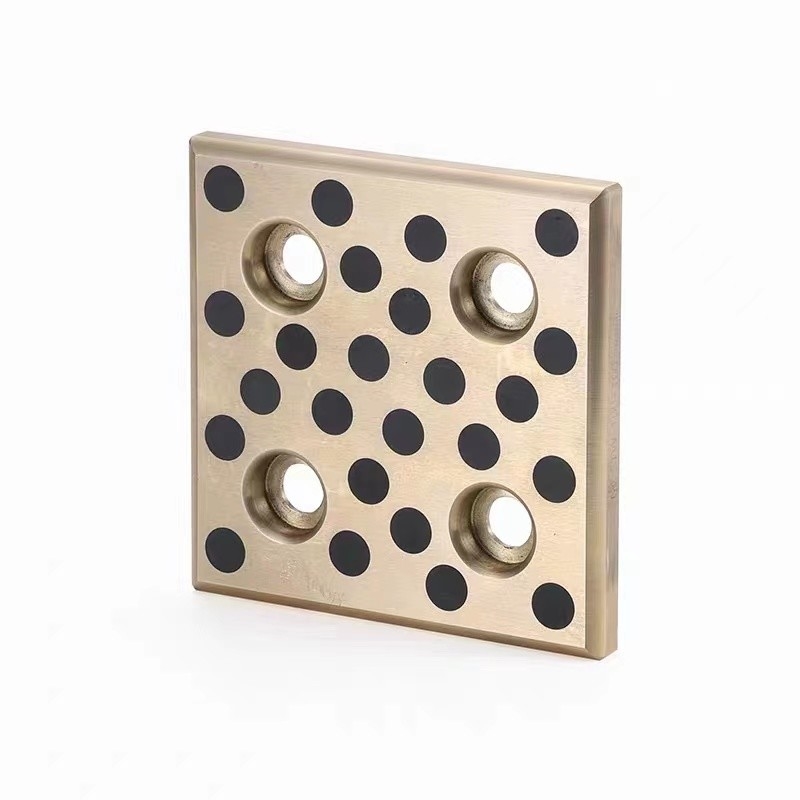

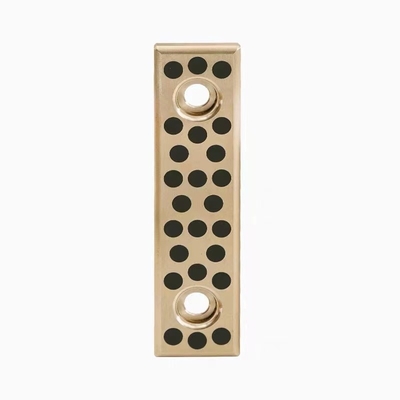

แผ่นบรอนซ์ CAM Upper Bronze Plate ที่มีเทคโนโลยีหล่อลื่นตัวเอง CUP เป็นส่วนประกอบที่ออกแบบมาอย่างแม่นยำ เพื่อให้ทนทานต่อการสึกหรอเป็นพิเศษและการทำงานที่ราบรื่นในการใช้งานทางอุตสาหกรรมต่างๆ แผ่นบรอนซ์นี้ทำจากวัสดุคุณภาพสูง เพื่อให้มั่นใจถึงความทนทานและประสิทธิภาพที่ยาวนาน
คุณสมบัติการหล่อลื่นตัวเอง CUP (Cast-in-Place) ช่วยลดความจำเป็นในการหล่อลื่นภายนอก ลดความต้องการในการบำรุงรักษา และเพิ่มประสิทธิภาพในการทำงาน เทคโนโลยีนี้ช่วยให้มั่นใจได้ถึงการจ่ายสารหล่อลื่นอย่างต่อเนื่องไปยังพื้นผิวสัมผัส ลดแรงเสียดทานและการสึกหรอ แม้ภายใต้ภาระและความเร็วสูง
แผ่นบรอนซ์ CAM Upper Bronze Plate มีตัวเลือกขนาดที่ปรับแต่งได้ เพื่อตอบสนองความต้องการในการใช้งานเฉพาะด้าน ความยืดหยุ่นนี้ช่วยให้สามารถรวมเข้ากับระบบกลไกต่างๆ ได้อย่างราบรื่น เพื่อให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือสูงสุด ไม่ว่าจะเป็นขนาดมาตรฐานหรือขนาดเฉพาะ เราสามารถผลิตแผ่นให้ตรงตามข้อกำหนดได้อย่างแม่นยำ
นอกเหนือจากคุณสมบัติการหล่อลื่นตัวเองและความสามารถในการปรับแต่งได้แล้ว แผ่นบรอนซ์ CAM Upper Bronze Plate ยังแสดงให้เห็นถึงความทนทานต่อการกัดกร่อนและคุณสมบัติทางกลที่ดีเยี่ยม สามารถทนต่ออุณหภูมิที่สูงและสภาพแวดล้อมที่รุนแรง ทำให้เหมาะสำหรับการใช้งานในการตั้งค่าทางอุตสาหกรรมที่หลากหลาย
โดยรวมแล้ว แผ่นบรอนซ์ CAM Upper Bronze Plate พร้อมเทคโนโลยีการหล่อลื่นตัวเอง CUP และขนาดที่ปรับแต่งได้ เป็นโซลูชันที่แข็งแกร่งและเชื่อถือได้สำหรับการใช้งานทางอุตสาหกรรมที่ต้องการประสิทธิภาพและความทนทานสูง วิศวกรรมที่แม่นยำและการออกแบบที่เป็นนวัตกรรมใหม่ ทำให้เป็นตัวเลือกที่น่าเชื่อถือสำหรับการรับรองการทำงานที่ราบรื่นและมีประสิทธิภาพ
แผ่นสึกหรอหล่อลื่นตัวเองทนต่อการกัดกร่อน แผ่นทองแดงกราไฟต์ แบริ่ง JESW
แผ่นสไลด์ Cam สำหรับบล็อกตัวตามบังคับ ส่วนประกอบแม่พิมพ์ปั๊ม CKFV CKFW CKFC CKFB
ส่วนประกอบสไลด์ Cam ปัจจุบัน:CAM Upper Plate CUP
CAM Upper Plate ส่วนประกอบปราศจากน้ำมันมาตรฐานสำหรับแม่พิมพ์ปั๊มโลหะ
รุ่น: 25CUP
25CUPW วัสดุบรอนซ์: โลหะผสมทองแดง + สารหล่อลื่นแข็งปราศจากน้ำมัน
25CUPF วัสดุเหล็กหล่อ: FC250 + สารหล่อลื่นแข็งปราศจากน้ำมัน
25CUPI วัสดุเหล็ก: S45C + สารหล่อลื่นแข็งปราศจากน้ำมัน
25CUPS วัสดุเผา: โลหะผสมเผา
รุ่น
25CUP/25CUPW/25CUPF/25CUPS/25CUPI
รหัสผู้ผลิต
CUP/CUPW/CUPF/CUPS/CUPI/SOPF/SOPS/SOPX/SOPW/FUP/CUN/SUP
| องค์ประกอบและคุณสมบัติ | ||||||||||||||||
| dg | DIN | วัสดุ หมายเลข รูปแบบการจัดส่ง1) |
การกำหนด | มาตรฐาน ASTM | น้ำหนักตามสัดส่วน | คุณสมบัติทางกายภาพ (ขั้นต่ำ) | ||||||||||
| มาตรฐาน | โลหะผสม หมายเลข |
DIN | ASTM | ความหนาแน่น | 0.2% ความเครียด |
แรงดึง ความแข็งแรง |
ความเครียด | Emodulus | ความแข็ง | การประยุกต์ใช้ | ||||||
| สัญลักษณ์ | ρ | δy | δT | |||||||||||||
| หน่วย | % | % | g/cm³ | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 อนุญาต สูงสุด ส่วน Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | มาตรฐาน วัสดุสำหรับ การใช้งานส่วนใหญ่ สากล มาตรฐาน |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | ยังไม่ได้มาตรฐาน | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 อนุญาต Ni 0.8 - 1.5 สูงสุด ส่วน Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | วัสดุสำหรับสูง โหลดและ/หรือ ความเครียดจากการกัดกร่อน โจมตีสากล เพียงบางส่วน มาตรฐาน |
|||
| 2.1061.03 | CuSn12Pb | ยังไม่ได้มาตรฐาน | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u ขั้นต่ำ 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3.5 - 5.5 อนุญาต สูงสุด ส่วน Mn 3.3 |
Cu ขั้นต่ำ 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Mn สูงสุด 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | วัสดุสำหรับ โหลดสุดขีด และ/หรือสูง กัดกร่อน สภาพแวดล้อม สากล มาตรฐาน |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 Zn ส่วนที่เหลือ อนุญาต สูงสุด ส่วน Ni สูงสุด 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 Ni สูงสุด 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | วัสดุสำหรับ โหลดสูงสุด โดยไม่มี การโจมตีกัดกร่อน สากล บางส่วน มาตรฐานถึง ขยายใหญ่ |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | ยังไม่ได้มาตรฐาน | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | วัสดุที่มี ความต้านทานการสึกหรอที่ดี การกัดกร่อน และน้ำทะเล ทนทาน สากล บางส่วน มาตรฐาน |
|||
| 2.1052.03 | CuSn12 | ยังไม่ได้มาตรฐาน | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | ยังไม่ได้มาตรฐาน | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) รูปแบบการจัดส่ง: .01 = การหล่อทราย .02 = การหล่อแรงโน้มถ่วง .03 = การหล่อแบบแรงเหวี่ยง .04 = การหล่ออย่างต่อเนื่อง | ||||||||||||||||
| รุ่น | W | L | T | W1 | L1 | L2 | d | S |
| 25CUPW 25CUPF 25CUPS 25CUPI |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
| 70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
| 200 | 75 | 25 | 25 | |||||
| 240 | 90 | 30 | 30 | |||||
| 85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 | ||||||
| 100 | 200 | 75 | 25 | |||||
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 |
แผ่นสึกหรอ, แถบ, ซับใน และรองเท้า
ชิ้นส่วนสามารถจัดหาได้ในขนาดและรูปร่างต่างๆ โดยมีขนาดตั้งแต่ไม่กี่เซนติเมตรไปจนถึงความยาว 12 ฟุตขึ้นไป มีการจัดเตรียมแชมเฟอร์เพื่อให้แน่ใจว่าพื้นผิวทั้งหมดได้รับการหล่อลื่น
แผ่นสึกหรอ สามารถสั่งซื้อได้ด้วยโลหะผสมทองเหลืองทั้งหมดที่เราขาย
VIIPLUS เชี่ยวชาญในการส่งออก ขายส่ง และจัดหาแผ่นทองเหลืองที่เติมกราไฟต์คุณภาพสูง ซึ่งใช้ในลูกกลิ้งเหล็กและเครื่องจักรแร่ บุชที่นำเสนอนี้ได้รับการออกแบบตามความต้องการของลูกค้าของเรา และได้รับความนิยมอย่างสูงจากลูกค้าที่มีชื่อเสียงของเรา นอกเหนือจากนั้น Busch ที่ให้มาได้รับการออกแบบโดยผู้เชี่ยวชาญของซัพพลายเออร์ของเราโดยใช้วัตถุดิบชั้นหนึ่งและเทคโนโลยีสมัยใหม่ตามมาตรฐานอุตสาหกรรมที่กำหนด
แผ่นสึกหรอจะนำและควบคุมการเคลื่อนที่เชิงเส้นเมื่อมีแรงมากที่จะต้องเผชิญ แผ่นเหล่านี้ทำหน้าที่เป็นตลับลูกปืนเชิงเส้นเพื่อนำและควบคุมการเคลื่อนที่ National Bronze Mfg. เสนอแผ่นสึกหรอทองเหลืองประเภทต่างๆ ตั้งแต่แผ่นทองเหลืองหล่อที่ไม่เสร็จสิ้นไปจนถึงส่วนประกอบที่ผ่านการกลึงอย่างสมบูรณ์
แผ่นสึกหรอ
แผ่นสึกหรอใช้เพื่อนำและควบคุมการเคลื่อนที่เชิงเส้นเมื่อมีแรงสูงที่คุณต้องดิ้นรน ในขั้นต้นพัฒนาขึ้นสำหรับแม่พิมพ์ปั๊มโลหะ พวกเขาพบการใช้งานอื่นๆ อีกมากมายในแม่พิมพ์ เครื่องจักรพิเศษ และอุปกรณ์หนัก
VIIPLUS ผลิตแผ่นทนสึกที่ตรงตามมาตรฐานอุตสาหกรรมทั้งหมด แผ่นสึกหรอ VIIPLUS มีให้เลือกหลายขนาดมาตรฐานนิ้วและเมตริก และมีให้เลือกทั้งเหล็กหรืออะลูมิเนียมบรอนซ์ที่มีหรือไม่มีกราไฟต์หล่อลื่นตัวเอง
หากแผ่นมาตรฐานใช้งานไม่ได้ VIIPLUS สามารถสร้างการกำหนดค่าแบบกำหนดเองสำหรับขนาดพิเศษ รูปแบบรู หรือรูปแบบกราไฟต์ได้อย่างประหยัด
ตรวจสอบส่วนแถบขัดของเราด้วย สายรัดป้องกันเป็นผลิตภัณฑ์แผ่นสึกหรอทองเหลืองที่คล้ายกันพร้อมปลั๊กสารหล่อลื่นแข็ง (กราไฟต์) แต่มีให้เลือกหลายขนาด
ขณะนี้มีแถบสึกหรอปลั๊กกราไฟต์หล่อลื่นตัวเองมาตรฐาน
1. ช่วยให้การทำงานปราศจากการบำรุงรักษาและยาวนาน;
2. เหมาะสำหรับโหลดแบบคงที่และไดนามิกสูง;
3. ด้วยค่าสัมประสิทธิ์แรงเสียดทานต่ำและสม่ำเสมอ และไม่มีผลกระทบจากการติดขัด;
4. เหมาะสำหรับสิ่งสกปรก การกัดกร่อน การโหลดกระแทก และการโหลดขอบ;
5. วัสดุฐานให้ความสามารถในการดูดซับแรงกระแทกที่ดี;
6. สามารถใช้ได้ในช่วงอุณหภูมิกว้าง;
7. เหมาะสำหรับการเคลื่อนที่ไปมา การหมุน และการแกว่งด้วยความถี่เริ่มต้นและความยากในการสร้างเหตุการณ์ฟิล์มน้ำมัน;
8. ด้วยอัตราการสึกหรอต่ำและอายุการใช้งานยาวนาน
ขนาดมาตรฐานแผ่นสึกหรอ บูชทองเหลือง แผ่นทองเหลืองกราไฟต์
| วัสดุ | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| ความหนาแน่น | 8 | 8.9 | 7.8 | 8.9 | 8 |
| ความแข็ง HB | >210 | >70 | >150 | >95 | >280 |
| ความต้านทานแรงดึง N/mm2 | >750 | >200 | >600 | >260 | >540 |
| ความแข็งแรงของผลผลิต N/mm2 | >450 | >90 | >260 | >150 | >450 |
| การยืดตัว % | >12 | >15 | >10 | >8 | >0.3 |
| สัมประสิทธิ์ของ การขยายตัวเชิงเส้น |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| อุณหภูมิสูงสุด | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| โหลดสูงสุด N/mm2 | 100 | 60 | 50 | 70 | 150 |
| ความเร็วสูงสุด (แห้ง) m/min | 15 | 10 | 20 | 10 | 15 |
| PV สูงสุด N/mm2*m/min (การหล่อลื่น) |
200 | 60 | 60 | 80 | 200 |
| การเสียรูปจากการบีบอัด 300N/mm2 |
<0.01mm | <0.05mm | <0.04mm | <0.05mm | <0.005mm |
·ให้พื้นผิวที่สึกหรอนาน
·ค่าสัมประสิทธิ์แรงเสียดทานต่ำ
·ไม่มีรูเจาะล่วงหน้าเท่ากับความยืดหยุ่นของรุ่นการติดตั้ง
แผ่นสึกหรอหรือซับในใช้เพื่อป้องกันความเสียหายต่อเครื่องจักรหลักเนื่องจากการเสียดสีหรือแรงกระแทก และเพื่อเพิ่มอายุการใช้งานของเครื่องจักร
ตัวอย่างของเครื่องจักรหรือส่วนประกอบที่อาจต้องใช้แผ่นสึกหรอหรือซับใน ได้แก่:
·เครื่องบด
·เครื่องบด
·อุปกรณ์หล่อ
·อุปกรณ์สำหรับโรงงานเหล็กและอะลูมิเนียม
·อุปกรณ์หนักสำหรับการเคลื่อนย้ายดินและการเคลือบ
การใช้งานอื่นๆ สำหรับเหล็กทนต่อการขัดสี ได้แก่:
·ใส่บนใบมีด
·เครื่องสับ
·เครื่องขูด
·เครื่องมือขุด
·เครื่องสับ
·การใช้งานเครื่องกด
·การใช้งานเครื่องกด
·ใส่บนวงแหวน
·ใส่บนส่วนต่างๆ
·เครื่องขูดถ้วย
แผ่นสึกหรอและผลิตภัณฑ์สึกหรอมอบให้ใน:
หล่อลื่นตัวเอง | แถบหู / แถบสึกหรอ | ปลั๊กอุดกราไฟต์ | บรอนซ์หล่อลื่นตัวเอง | บล็อก U&V | แผ่นสึกหรออะลูมิเนียมบรอนซ์ | ชุดประกอบกิ๊บ | แอล กิ๊บส์ | วี กิ๊บส์ | เหล็กพร้อมปลั๊กกราไฟต์ | แผ่นฐาน | บรอนซ์พร้อมปลั๊กกราไฟต์ | แผ่นสึกหรอพิเศษ | แผ่นสึกหรอกำหนดเอง | แผ่นสึกหรอรถยนต์ | แผ่นสึกหรอบล็อกตัวยึด | แคมทางอากาศ | ไดเมาท์แคม | ชุดแคม | เสาไกด์ | ชุดเสาไกด์ | แผ่นสึกหรอเผา | ส่วนประกอบแม่พิมพ์ | พุ่มไม้ | หมุด | ส่วนประกอบแม่พิมพ์ | ไดเปล่า | ไดเอซ |
