| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | แผ่นปราศจากน้ำมัน, |
| MOQ: | ต่อรองได้ |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | สายพานกราฟิต, ประเทศจีน, ผู้ผลิต, ผู้จําหน่าย, โรงงาน, ขายส่งส่งยอดขาย, สายพานทรายงานโลหะ, สายพาน PT |

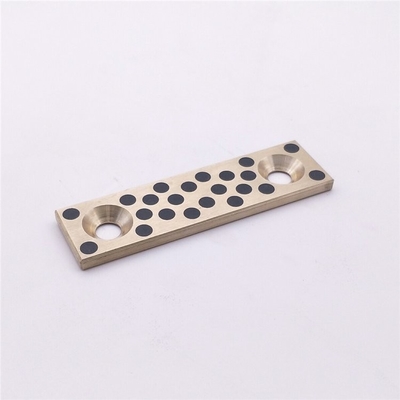

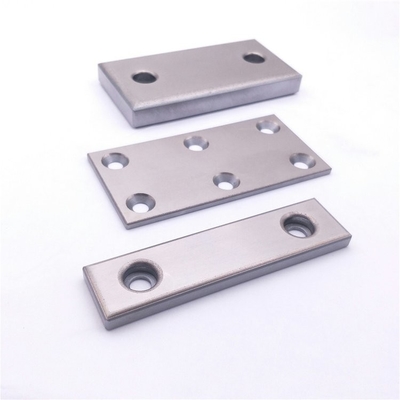

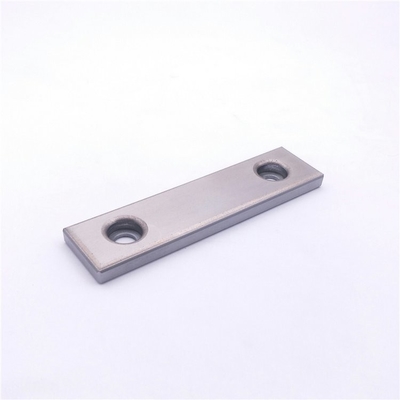

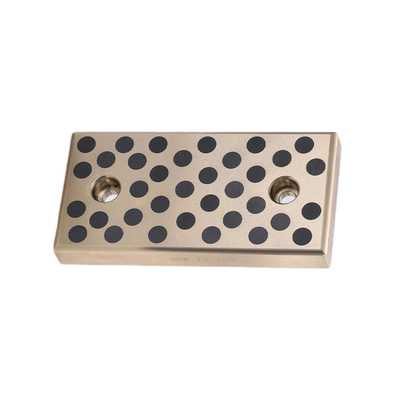

นําเสนอแผ่นขัดขวาง #2000 ของเรา โดยเฉพาะการออกแบบด้วยการสร้างผนังบางและความหนาของ 5 มิลลิเมตรได้รับการปรับแต่งให้เหมาะสมกับความต้องการและคุณสมบัติของลูกค้า.
การออกแบบผนังบางไม่เพียงแต่ลดน้ําหนักรวมของแผ่น แต่ยังรักษาความสมบูรณ์แบบของโครงสร้างของมัน, รับประกันว่ามันสามารถทนภาระหนักและสภาพ abrasive.ความหนา 5 มิลลิเมตร ให้ความทนทานเพียงพอในขณะที่ยังคงเบาและง่ายในการติดตั้ง.
ในฐานะเป็นแผ่นสวมแบบ CWT มันถูกออกแบบมาโดยเฉพาะสําหรับการใช้งานที่ต้องการความทนทานในการสวมสูงหรือสถานที่อุตสาหกรรมอื่นๆแผ่นนี้ถูกออกแบบมาให้ทนนาน
ลักษณะที่กําหนดเองของแผ่นสวมนี้ หมายความว่ามันสามารถปรับแต่งเพื่อเข้ากับการใช้งานหรือเครื่องจักรเฉพาะเจาะจงเราสามารถสร้างจานที่ตอบสนองความต้องการของคุณได้อย่างสมบูรณ์แบบ.
สรุปคือแผ่นสวมใส่ #2000 ด้วยการออกแบบผนังบาง ความหนา 5 มมและการจัดหมวดหมู่ CWT ประเภทเป็นทางออกที่มั่นคงและน่าเชื่อถือสําหรับการใช้งานอุตสาหกรรมใด ๆ ที่ต้องการความทนทานการสกัดสูงลักษณะที่กําหนดเองของมันทําให้มันสามารถปรับปรุงเพื่อตอบสนองความต้องการเฉพาะของลูกค้าหรือการใช้งานใด ๆ
# 2000 ผนังบางแบบแผ่นสวม 5 มิลลิเมตร แบบ (CWT) กราฟขนาด
ส่วนประกอบอัตโนมัติ การเคลื่อนไหวเชิงเส้น แผ่นไร้น้ํามัน สายทางนํา แผ่นสไลด์ไร้น้ํามัน
ซีรี่ย์ Bronze Bushing 2000S เป็น # 2000 Wear Plate Thin Wall 5 mm Type (CWT) ที่ทําจากสแตนเลสพิเศษที่พัฒนาใหม่ซึ่งน้ํามันย่อยที่แข็งแกร่งประกอบด้วยกราฟิตเป็นหลัก.
Bronze Bushing # 2000 เป็นสภาพประกอบหลายชั้น # 2000 Wear Plate Thin Wall 5 mm Type (CWT) ที่มีพื้นผิวเลื่อนจากวัสดุพิเศษที่ซินเตอร์และมีโลหะหลังที่มีโครงสร้างเหล็กชั้นที่ซินเตอร์ใช้ซินเตอร์การกระจายของน้ํามันย่อยที่แข็งแกร่ง ซึ่งประกอบโดยหลัก ๆ เป็นเหล็กสับสนธิพิเศษและกราฟไท.
โบรนซ์ บูช # 2000 ใส่แผ่นผนังบาง 5 มิลลิเมตร ประเภท (CWT)
ลักษณะ
การซินเตอร์สารย่อยแข็งแบบแพร่กระจายทําให้ # 2000 Wear Plate Thin Wall 5 mm Type (CWT) bearing สามารถใช้ได้อย่างสําเร็จในทิศทางการเคลื่อนไหวที่สุ่มและยืนต่อการเคลื่อนไหวที่เล็กมาก
มันไม่ต้องการน้ํามัน
มันมีความทนทานกับภาระและการสวมใส่ที่ดีมาก หรือความเปลี่ยนแปลงความเร็ว
ตัวอย่างและวัสดุแผ่นสําหรับการแปรรูปเพิ่มเติมมีอยู่
ผงสไลด์ซินเตอร์ที่อัดน้ํามันด้วยน้ํามันที่มีน้ํามันย่อยแข็งกระจาย
| ไม่ | DIN | วัสดุหมายเลข | การกําหนด | มาตรฐาน ASTM | อัตราส่วน | ความหนาแน่น (g/cm3) | 0.2% ความเครียด (MPa) | ความแข็งแรงในการดึง (MPa) | ความเครียด (%) | E-module (MPa) | ความแข็ง (HB) | การใช้งาน |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ใช้ในอุตสาหกรรมรถยนต์, การบินอวกาศ, และการวิศวกรรมทางเรือ สําหรับองค์ประกอบที่ต้องการความแข็งแรงที่ดีและความทนทานต่อการกัดกรอง. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81-85, Sn 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81-85, Sn 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | ยังไม่ได้มาตรฐาน | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | ใช้กันทั่วไปในการผลิตหมุนยาง, บุช, และส่วนประกอบที่ต้องการความจุสูงและความทนทานต่อการสวมใส่, โดยเฉพาะในการใช้งานทางทะเลและอุตสาหกรรม. |
| 2.1061.03 | CuSn12Pb | ยังไม่ได้มาตรฐาน | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | คู นิ 75 อัล 8.5 - 11.0นี 4.0 - 65, Fe 3.5 - 55 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | ใช้ในเครื่องจักรยานยนต์ ทะเล ท้องอากาศ และเครื่องจักรหนัก เพื่อผลิตหมุนและส่วนประกอบที่ต้องการความแข็งแรงและความทนทานสูง |
| 2.0975.02 | CuAl10Ni | B 30 | คู นิ 75 อัล 8.5 - 11.0นี 4.0 - 65, Fe 3.5 - 55 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | คู นิ 75 อัล 8.5 - 11.0นี 4.0 - 65, Fe 3.5 - 55 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | คู นิ 75 อัล 8.5 - 11.0นี 4.0 - 65, Fe 3.5 - 55 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn ที่เหลือ | 8.2 | 450 | 750 | 8 | 115,000 | 180 | ใช้ในเบอร์หุ่นหนัก, ส่วนประกอบไฮดรอลิก, และฮาร์ดแวร์เรือ ออกแบบสําหรับภาระสูงและทนต่อการโจมตี corrosive |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | ยังไม่ได้มาตรฐาน | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 20Sb 0.2พี 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | มักใช้ในการผลิตหมุนยนต์, เกียร์, และส่วนประกอบที่ต้องการความทนทานในการสวมใส่สูง.สิทธิทั้งหมดของเนื้อหาที่อยู่ในรายการถูกเก็บไว้โดย https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | ยังไม่ได้มาตรฐาน | Cu 85-88, Sn 10-12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | ยังไม่ได้มาตรฐาน | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| หมายเหตุ: รหัสแบบส่ง: .01 = การโยนทราย .02 = การโยนด้วยแรงโน้มถ่วง .03 = การโยนแบบหลุดศูนย์กลาง .04 = การโยนต่อเนื่อง | ||||||||||||
# 2000 ผนังบางแบบแผ่นสวม 5 มิลลิเมตร แบบ (CWT) กราฟขนาด
| เลขส่วน | ความกว้าง W (mm) | ความยาว L (mm) |
| CWT-100100 | 100 | 100 |
| CWT-100125 | 100 | 125 |
| CWT-100150 | 100 | 150 |
| CWT-22100 | 22 | 100 |
| CWT-22150 | 22 | 150 |
| CWT-2250 | 22 | 50 |
| CWT-2275 | 22 | 75 |
| CWT-28100 | 28 | 100 |
| CWT-28150 | 28 | 150 |
| CWT-2850 | 28 | 50 |
| CWT-2875 | 28 | 75 |
| CWT-38100 | 38 | 100 |
| CWT-38150 | 38 | 150 |
| CWT-3850 | 38 | 50 |
| CWT-3875 | 38 | 75 |
| CWT-48100 | 48 | 100 |
| CWT-48150 | 48 | 150 |
| CWT-4875 | 48 | 75 |
| CWT-75100 | 75 | 100 |
| CWT-75125 | 75 | 125 |
| CWT-75150 | 75 | 150 |
| CWT-7575 | 75 | 75 |
| ประเภทของแผ่นเสื่อม | ||||
| วัสดุ | ความหนา | เลขรหัส | เครื่องราง | |
| โลหะเบา | ประเภทไร้น้ํามัน | |||
| FC250 | กราฟิต |
20 | SESF | ผลงานเลื่อนที่ดีเยี่ยมในภาระต่ําและความเร็วปานกลาง |
| 20 | SESFT | |||
| SS400 | ทองแดง ปูนซินเตอร์ | 20 | SOX | ผลงานเลื่อนที่ดีมากในระดับต่ํา ความจุและความเร็วที่ปานกลาง ด้วยชั้นซินเตอร์ที่ใช้ปูนทองแดงและกราฟไทต์ การเกิดการบาดเจ็บมีขั้นต่ํามาก |
| 20 | SOXT | |||
| S45C | 10 | TWX | ||
| 10 | TWXT | |||
| สายเหล็กทองแดง | กราฟิต | 20 | SESW | ความแข็งแรงในการทนภาระและการสวมความสามารถในการเลื่อนที่ดีเยี่ยมในภาระสูงและความเร็วต่ํา.ความแข็งแรงในการแสดงผลที่ดีใน reciprocating และเริ่มต้นและหยุดบ่อย ๆ |
| 20 | SESWT | |||
| 10 | TWP | |||
| 10 | TWPT | |||
| 5 | UWP | |||
| เหล็ก (S45C) | กราฟิต | 20 | FRP | เนื่องจากความแข็งของพื้นผิวคือ HRC40 หรือมากกว่า |
| เหล็ก (SKS3) | 20 | TSP | เนื่องจากความแข็งของผิวคือ HRC58 หรือมากกว่า | |
| ระยะเวลาการใช้งาน | |
|---|---|
| สถานะการหล่อลื่น | ขาว |
| ระยะอุณหภูมิการใช้งาน (°F) |
-40 ถึง +248 |
| ความดันสัมผัสสูงสุดที่อนุญาต: P (N/mm2) |
29 |
| ความเร็วสูงสุดที่อนุญาต: V (m/s) |
1.00 |
| ค่า PV ที่อนุญาตสูงสุด (N/mm2・m/s) |
1.63 |
■ สามารถใช้งานได้โดยไม่ต้องใช้น้ํามัน และแสดงผลการทํางานที่ดีกว่าเมื่อมัน
■ น้ํามันหล่อลื่นแข็งที่กระจายให้สามารถเคลื่อนไหวในทิศทางใด ๆ ได้
■ มีสัดส่วนการขัดขัดต่ําและความทนทานการใช้งานที่สูงกว่า
■ ราคาต่ํากว่า #2000 Wear Plate Thin Wall 5 mm Type (CWT) bearing ที่มีฐานเหล็กเหล็ก
Oilles 2000 bushing sleeve is a Sintered Multi-Layer #2000 Wear Plate Thin Wall 5 mm Type (CWT) Bearings bushing sleeve made of a special sintered material which forms the sliding surface and the steel material forms the support.
ชั้นที่ซินเตอร์เป็นเหล็กเหล็ก-นิกเกิลสหรัฐพิเศษ ที่มีซอลิเดตลูบริเกนท์ที่กระจายกระจาย uniformly ซึ่งส่วนประกอบหลักคือ graphiteน้ํามันหล่อแข็งจะปล่อยลงบน Sintered Multi-Layer # 2000 Wear Plate ผนังบาง 5 มม ประเภท (CWT) หมุนซึ่งทําให้มีสัดส่วนการขัดขัดที่ต่ํากว่าในระหว่างการทํางาน
นอกจากนี้ชั้นซินเตอร์เหล่านี้ถูกท่วมกับน้ํามัน การใช้งานที่ครอบคลุมได้แก่แผ่นสวมสําหรับเครื่องมือรถยนต์, หุ่นยนต์อุตสาหกรรม,แผ่นสวมสําหรับเครื่องปัดฉีดพลาสติกและสานต่อ Sintered Multi-Layer # 2000 แผ่นสวมผนังบาง 5 มม ประเภท (CWT) หมุนเครื่องจักรกลก่อสร้าง เป็นต้น
· น้ํามันหล่อลื่นแข็งที่กระจายให้สามารถเคลื่อนไหวในทิศทางใด ๆ และมีผลงานที่ดีกว่าสําหรับการเคลื่อนไหวเล็ก ๆ น้อย ๆ
· สามารถใช้งานได้โดยไม่ต้องใช้น้ํามัน
· มีความทนทานต่อภาระ, คุณสมบัติความเร็ว และความทนทานต่อการสวมใส่ที่ดีกว่า
· ผลิตภัณฑ์ Oilles 2000 แบบสแตนดาร์ดและแผ่นสําหรับการแปรรูปเพิ่มเติม
| สถานะการหล่อลื่น | ขาว | การหล่อลื่นระยะเวลา |
|---|---|---|
| ระยะอุณหภูมิการใช้งาน (°C) |
-40+120 | -40+120 |
| ความดันสัมผัสสูงสุดที่อนุญาต: P (N/mm2) |
24.5 | 49 |
| ความเร็วสูงสุดที่อนุญาต: V (m/s) |
0.50 | 1.00 |
| ค่า PV ที่อนุญาตสูงสุด (N/mm2・m/s) |
1.63 | 2.45 |
ค่าในวงศ์รัดคือความดันสแตติกของหมวกยางยางยางหลายชั้นซึ่งเป็นความดันของหัวหักซินเตอร์หลายชั้นในการใช้งานที่ไม่เคลื่อนไหวหรือเคลื่อนไหวต่ํามาก (?? 0.0017 m / s)
| ความหนาแน่น | รางวัล | g/cm3 | 6.3 |
|---|---|---|---|
| ความแข็ง | JIS K 7202-2 | HRM | 60-95 |
| อัตราการเจาะน้ํามัน | รางวัล | vol% | 12 |
· ค่าที่แสดงไว้ข้างบนสําหรับชั้นซินเตอร์
· ค่าที่แสดงไว้ข้างบนเป็นค่าตัวอย่าง ไม่ใช่ค่ามาตรฐาน
หากวัสดุ Bronze Bushing 2000 ถูกซื้อและใช้โดยการเสร็จสิ้นมัน, มันควรได้รับน้ํามันเจาะหลังจากการแปรรูปและหมวกบัว ซินเตอร์หลอดสอยหลายชั้นสําหรับวิธีการดูคําอธิบายเกี่ยวกับวิธีการอัดน้ํามันที่แสดงในหน้า 250หมักหมักหมักหมวกกระเป๋ากระเป๋าในนํ้ามันเลื่อม 24 ชั่วโมงหรือมากกว่า ก่อนการใช้มัน หากการเจาะน้ํามัน (โดยการทําความร้อน) ถูกปิด
