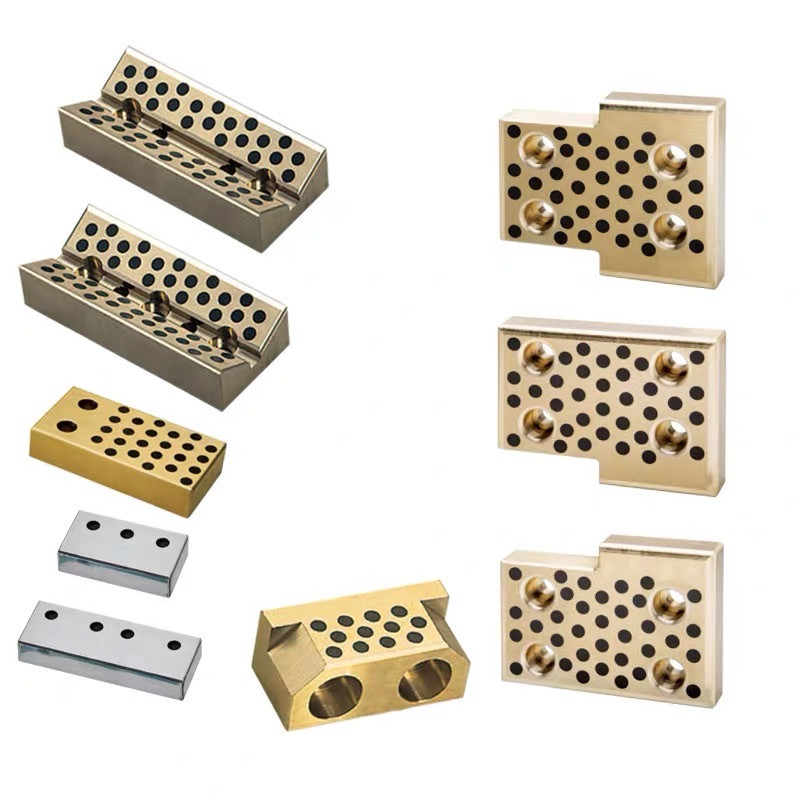

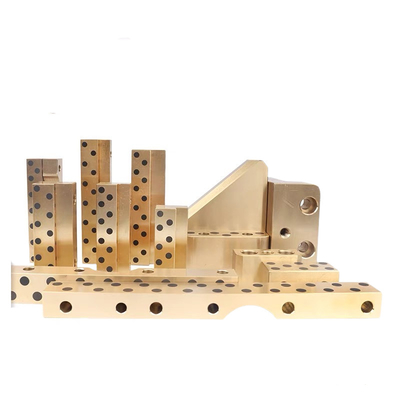

แผ่นสไลด์หล่อลื่นตนเอง 45 องศาสำหรับแม่พิมพ์ปั๊มโลหะ

สถานที่กำเนิด Self Lube Wear Plate ผลิตในประเทศจีน
ชื่อแบรนด์ bronzelube.com
ได้รับการรับรอง industry standards (VDI, JIS, NAAMS, SMC).
หมายเลขรุ่น แผ่นสึกหรอ - ผลิตภัณฑ์แม่พิมพ์ SelfLube และแม่พิมพ์
จำนวนสั่งซื้อขั้นต่ำ บรอนซ์ พรีซิชั่น สวมเพลท & ชิ้นส่วนหล่อลื่น งานสั่งทำ
ราคา US$0.11 - US$21.11 / Pieces,NEGOTIABLE
รายละเอียดการบรรจุ กล่องที่มีฉลากข้อมูลที่ดี
เวลาการส่งมอบ จัดส่งใน 3-20 วันทำการ
เงื่อนไขการชำระเงิน TT ล่วงหน้า,L/C,WESTERN UNION
สามารถในการผลิต ขนาดการผลิตแบริ่งหล่อลื่นตนเองขนาดความอดทนประกอบ

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ตลับลูกปืน สไลด์เพลทหล่อต่อเนื่อง พิมพ์ ตลับลูกปืนหล่อลื่นแข็ง, เครื่องซักผ้าแบริ่งแรงขับ
คุณภาพ แผ่นสึกหรอ - ผลิตภัณฑ์แม่พิมพ์ SelfLube และแม่พิมพ์ ใช้ แม่พิมพ์ปั๊มโลหะ แม่พิมพ์พลาสติก แม่พิมพ์ เครื่องจักรพิเศษและเครื่องจักรกลหนัก
คุณสมบัติการผลิต หล่อชิ้นส่วนแผ่นสึกสีบรอนซ์ วัสดุ โลหะผสมทองแดง+สารหล่อลื่นชนิดแข็งพิเศษ มีหรือไม่มีกราไฟท์ที่หล่อลื่นในตัวเอง
ขนาด แผ่นสึกหรอมาในหลากหลายขนาดนิ้วและเมตริกมาตรฐาน การกำหนดค่าแบบกำหนดเองสำหรับขนาดพิเศษ รูปแบบรูหรือรูปแบบกราไฟท์
ราคาโรงงานบูชแบริ่ง tiffany@viiplus.com ผู้ผลิตบูชแบริ่งหล่อลื่นตนเอง https://www.viiplus.com/
แสงสูง manufactures wear plates industry standards (VDI, JIS, NAAMS, SMC). ผลิตมาตรฐานอุตสาหกรรมแ แสงสูง แผ่นสึกหรอบรอนซ์ , หล่อลื่นตัวเอง - โลหะผสมทองเหลืองพิเศษ
แสงสูง แผ่นสึกหรอบรอนซ์ , หล่อลื่นตัวเอง - โลหะผสมทองเหลืองพิเศษ แผ่นเพลทบรอนซ์เสียบกราไฟต์หล่อลื่นตนเอง แผ่นสวมและแผ่นรองบรอนซ์สำหรับเครื่องจักรอุตสาหกรรม ผู้ผลิตบูชปลอกบรอนซ์ เรามักได้รับการร้องขอสำหรับป
ตลับลูกปืนบุช ผู้ผลิต ผู้จำหน่าย ผู้ส่งออก plain bearings. ตลับลูกปืนธรรมดา Long, maintenance-free service, manufactures bushi
แสงสูง

แผ่นสไลด์หล่อลื่นตนเอง

,

แผ่นสไลด์หล่อลื่นตนเอง 45 องศา

,

แผ่นสไลด์ปั๊มขึ้นรูปโลหะ

ฝากข้อความ
รายละเอียดสินค้า

ร้านค้าแผ่นสไลด์หล่อลื่นตัวเอง 45 องศาภายในVจาก bronzegleitlager.com สำหรับแผ่นสไลด์ไร้น้ำมัน Type·2 Bolt Holes / 3 Bolt Holes / 4 Bolt Holes and Guide Components จากประเทศจีน

กลไกลิ่มเอียงแบบธรรมดา โดยทั่วไปแล้วตัวเลื่อนจะติดกับดายด้านล่าง เพื่อให้การออกแบบและการเคลื่อนไหวค่อนข้างง่าย แต่ในบางกรณี เมื่อติดตัวเลื่อนกับดายด้านล่าง การป้อนและถอดชิ้นส่วนไม่สะดวก หรือส่งผลกระทบต่อการทำงานอื่น ๆ ของแม่พิมพ์ ควรพิจารณากลไกลิ่มแขวน ตามการเคลื่อนไหวของตัวเลื่อน กลไกลิ่มเอียงสามารถแบ่งออกเป็นกลไกลิ่มเอียงแบบแบน และกลไกลิ่มเอียงเอียง (ตัวแม่พิมพ์และ หน้าสัมผัสตัวเลื่อนสำหรับเอียง) .

2 ,ชื่อของลิ่มเอียง

รหัส - พื้นผิวการติดตั้งการทำงาน (W) - จังหวะ (ST) - มุมของลิ่มเอียง (θ ) - โหมดคงที่ (K สำหรับการวางตำแหน่งกุญแจ, N สำหรับการวางตำแหน่งพิน)

3 ข้อดีและข้อเสียของลิ่มชนิดต่าง ๆ ที่ใช้กันทั่วไป

ก,ลิ่มเอียงในแนวนอน: จำเป็นต้องพิจารณาปัญหาในการถอดชิ้นส่วนอย่างเต็มที่

b, ลิ่มแขวน: ใช้งานได้ดี แต่ขอบของการวิจัยและปัญหาในการจับคู่

c, double-action wedge: ใช้พื้นที่มากขึ้นและโครงสร้างที่ซับซ้อน, สำหรับความแข็งแรงของแม่พิมพ์มีผลกระทบ (ทางเลือกลิ่มแบบโรตารี่)

4 การออกแบบจังหวะลิ่มเฉียงลิ่มเฉียงเฉียงควรแสดงเนื้อหา

1) จังหวะของตัวเลื่อนลิ่มเอียง: ST

2)จังหวะลิ่มเอียง:L

3) จังหวะการทำงานของลิ่มเอียง: W

4) จังหวะของแผ่นกดลิ่มเอียง: C

5) มุมลิ่มเอียง:θ

6) จุดเริ่มต้นของการดำเนินการกดแกนบน: P

7) จุดเชื่อมต่อไดคัทบนและล่าง: G


5, โหมดย้อนกลับของลิ่มเลื่อน

ก) ฤดูใบไม้ผลิ

ข) ยางโพลียูรีเทน

ค) กระบอก

ง) สปริงไนโตรเจน

จ) วิธีการอื่นๆ

โดยทั่วไปแล้ว สปริงจะใช้เป็นแหล่งของแรงสะท้อนกลับ แต่จะใช้วิธีการส่งคืนอื่นๆ เช่น กระบอกสูบในกรณีต่อไปนี้

ก) จังหวะของลิ่มเอียงค่อนข้างยาว สปริงไม่ตรงตามข้อกำหนดของจังหวะ

b) เวดจ์เอียงแบบดับเบิ้ลแอ็กชั่น ซึ่งจำเป็นต้องเปลี่ยนตำแหน่ง

ข้อควรพิจารณาทั่วไป

1) เมื่อติดตั้งสปริงและกระบอกสูบเข้ากับตัวเลื่อนตายลิ่มเอียง ตามตำแหน่งการติดตั้ง ช่วงเวลาการเคลื่อนที่ของตัวเลื่อนลิ่มเอียง ตัวเลื่อนชุดต้องพิจารณาสิ่งต่อไปนี้เพื่อให้ได้ความสมดุลโดยรวม

ก) ให้ใกล้กับพื้นผิวรางเลื่อนให้มากที่สุด (ทิศทางความสูง)

b) ติดตั้งใกล้กับรางนำที่ปลายทั้งสองของตัวเลื่อนลิ่ม (แนวนอน) มากที่สุด

(2) โครงสร้างแม่พิมพ์ต้องได้รับการออกแบบโดยคำนึงถึงสมมติฐานที่ว่าสามารถเปลี่ยนสปริงบำรุงรักษาหรือกระบอกสูบได้โดยไม่ต้องถอดชิ้นส่วนขนาดใหญ่ของแม่พิมพ์

6 หลักการของการกำหนดแรงย้อนกลับของตัวเลื่อนลิ่มเอียง

แม่พิมพ์ลิ่มเอียงแนวนอน

(น้ำหนักรวมของลิ่มเลื่อน*1.0) หรือมากกว่า

ลิ่มเอียง

(น้ำหนักรวมของลิ่มเลื่อน * 1.5) ขึ้นไป

สำหรับส่วนของลิ่มเอียงที่ทำขึ้นเองเนื่องจากแง่มุมต่าง ๆ ที่เกี่ยวข้องต้องพิจารณาประเด็นที่ครอบคลุมมากขึ้น นี่ไม่ใช่คำอธิบายโดยละเอียด (อธิบายโดยช่างเย็นหรือผู้ช่วยทอง)

7 การออกแบบแม่พิมพ์ลิ่มเอียงมาตรฐาน

บนสมมติฐานของการมีแผนภาพกระบวนการชิ้นส่วนและแบบจำลองดิจิทัล 3 มิติ

สามารถออกแบบได้ตามขั้นตอนต่อไปนี้

1) ขั้นแรก ทำเส้นตรงให้ปกติกับรู (ดูรูปด้านล่าง)

2) ประการที่สอง ฉายเส้นตรงบนระนาบ XY (บนฐานแม่พิมพ์) เพื่อกำหนดมุมของลิ่มเอียงมาตรฐาน มุมที่วัดจริงคือ: 8° ไม่มีข้อกำหนดดังกล่าวในลิ่มเอียงมาตรฐาน การประมาณ ต้องใช้สเปคที่ใกล้เคียงมาก: ลิ่มเอียง 10°

b) กำหนดมุมตำแหน่งของลิ่มสวอชบนระนาบแม่พิมพ์

ฉายเส้นฉายบนระนาบ YZ อีกครั้งเพื่อกำหนดมุมตำแหน่งของลิ่มมุมเอียงมาตรฐาน ค่าที่วัดได้คือ: 10 ° (ต้องใส่ใจกับความจุของเครื่องมือเครื่องประมวลผลของแต่ละบริษัท ไม่ว่าจะสามารถประมวลผลที่มุมใดก็ได้ หรือมีข้อกำหนดมุมพิเศษ)


C) กำหนดความสูงในการติดตั้งและตำแหน่งของลิ่มสวอชผ่านส่วนตัดขวาง

1) กำหนดตำแหน่งของหมัดและกำหนดมุมและตำแหน่งของชุดดายเว้าและมุมป้องกันการหมุนอย่างแม่นยำ

2) วางลิ่มตามมุมของการวางบนตัวจับดายและตำแหน่งของที่ยึดดาย


D) เลือกวิธีการติดตั้งของตัวจับยึดตามสถานการณ์จริงของแม่พิมพ์

จากมุมสมดุลของแรงบนลิ่มเลื่อน วิธีการยึดที่เหมาะสมที่สุดคือการควบคุมจุดแรงของหมัดให้มากที่สุดที่ศูนย์กลางของลิ่มเลื่อน และวิธีการติดตั้งของเบาะยึดจะจัดเรียงตาม สถานการณ์จริงในกรณีพิเศษตำแหน่งโดยประมาณของลิ่มแบบเลื่อนบนตัวจับดายจะถูกกำหนดตามมุมการตรึงของบ่ายึดตัวเจาะ


E) ตามตำแหน่งคงที่และการวาดภาพตัดขวางของตัวเลื่อนลิ่มเอียงและที่นั่งสำหรับยึดหมัด กำหนดความสูงในการติดตั้งและตำแหน่งระนาบของลิ่มเอียง และความสูงในการติดตั้งและขนาดพิกัดระนาบของลิ่มเอียงเป็นจำนวนเต็ม ( 0 และ 5 ในตอนท้าย) ให้มากที่สุด


F) เมื่อออกแบบแม่พิมพ์ลิ่มแบบเอียงมาตรฐาน จะต้องพิจารณาเรื่องต่อไปนี้เนื่องจากจังหวะของลิ่มเอียงได้รับการแก้ไขแล้ว

ลิ่มสวอชแบบธรรมดา

เนื่องจากชิ้นงานถูกยึดไว้ที่ดายด้านล่าง จึงควรพิจารณาว่าสามารถป้อนชิ้นส่วนได้อย่างราบรื่นระยะชักควรตรวจสอบให้แน่ใจว่าไม่น้อยกว่าความกว้างของขอบของหน้าแปลน + ระยะห่างของการตัดขอบมุมเอียงของหน้าแปลนหรือการเจาะหรือจับเจ่า + 20 ~ 30 มม. (หมายเหตุ: 30 มม. หากเป็นการปั๊มอัตโนมัติ ควรเป็น 50 มม. เมื่อ มันดำเนินการด้วยตนเอง)

ยกจังหวะตัวเลื่อนลิ่มเอียง

ระยะห่างจากหน้าแปลนถึงการตัดแต่ง เจาะ หรือจับเจ่าของลิ่มเอียง +20 มม.


การยกลิ่มเอียงต้องพิจารณาว่าส่วนประกอบการทำงานที่ติดตั้งบนตัวเลื่อน (หมัด บล็อกทริมเมอร์ด้านข้าง บล็อกจับเจ่า) ส่งผลกระทบต่อการประกอบและการถอดชิ้นส่วนของแกนกดหรือไม่และมีพื้นที่เพียงพอสำหรับการเจียรระหว่างลิ่มเอียงและแกนกดหรือไม่

G) การกำจัดเศษเหล็ก

(1) เศษเหล็กผ่านรูให้ใหญ่ที่สุด

2) บางครั้งเพื่อป้องกันเศษจากการปิดกั้น เศษของรูเจาะด้านข้างจำเป็นต้องเพิ่มอุปกรณ์วัสดุด้านบน

(๓) การหล่อเพื่อออกแบบเศษเลื่อนเหนือรูเพื่อพิจารณาความกว้างของขนาดสูงสุดของเศษซากอย่างเต็มที่หากเกิดขึ้นหลังจากการหมุน

(4) ถ้าเศษเหล็กยาวเกินไป ให้พิจารณาเพิ่มมีดเศษเพื่อให้สไลด์ออกจากเศษเรียบ และเพิ่มความแข็งแรงของแม่พิมพ์

5) การใช้หมุดอีเจ็คเตอร์แบบยืดหยุ่นนูน (เว้า) ตายในกรณีต่อไปนี้

ก) เพื่อให้เศษเหล็กหลุดออกมาทีละชิ้น

b) ต้องการควบคุมสถานะของเศษเหล็กเมื่อตกหล่น

6)หากมีการเด้งกลับของเศษเหล็ก

ก) มีดลงในแม่พิมพ์จำนวนให้มาก

b) จำเป็นต้องติดตั้งเครื่องกำจัดเศษซาก

7) กรณีต่อไปนี้จำเป็นต้องเพิ่มอุปกรณ์นำทาง

ก) ด้านแยกขยะไม่มีที่ว่าง จะต้องแปลงเป็นแนวดิ่งในทิศทางมุมฉาก โดยมีรูรับแสงแนวตั้งอย่างน้อยสองเท่าของเส้นผ่านศูนย์กลางของหมัด

b) หากเจาะรูทั้งสองข้างพร้อมกัน จำเป็นต้องเพิ่มหมุดแบ่ง


H) การจำแนกประเภทของเครื่องกดลิ่มแนวทแยงมาตรฐาน

เครื่องกดใช้เพื่อป้องกันการวางตำแหน่งและการเสียรูปของชิ้นส่วน และสามารถแบ่งออกได้เป็น 3 ประเภทตามรูปร่างและจำนวนทิศทางการดำเนินการ

ก) แกนวัสดุบีบอัดบน

ข้อดีคือ แรงอัดมีขนาดค่อนข้างใหญ่ คุณจึงไม่ต้องกังวลกับการเสียรูปของชิ้นส่วนใกล้กับผนังแนวตั้งและใกล้ปลายผนังด้านข้าง คั่นด้วยแกนอัดด้านบน

b) แกนบีบอัดด้านลิ่มเอียง

c) วัสดุบีบอัดด้านข้างและส่วนแบ่งวัสดุบีบอัดที่เป็นบวก

วัสดุบีบอัดด้านข้างไม่เพียงพอ

ชิ้นส่วนที่ไม่เสถียร

ควรกดวัสดุกดบวก 10 มม. เร็วกว่าวัสดุกดด้านข้างของชิ้นส่วน


I) ตำแหน่งและแรงต้านด้านข้างของลิ่มเอียง

(b) ลิ่มเอียงมีตำแหน่งพินและตำแหน่งคีย์สองประเภท

(b) การตัดแต่งและจับเจ่าด้านข้างด้วยวัสดุที่หนากว่าซึ่งต้องใช้มาตรการเพื่อป้องกันแรงด้านข้าง


มาตรการและรูปแบบการป้องกันแรงด้านข้าง

เพิ่มอุปกรณ์นำทาง

แปลด้วย www.DeepL.com/Translator (เวอร์ชันฟรี)



oilless bushing self lubricating graphite sliding plate lubricant

แผ่นสไลด์ไร้น้ำมัน - แผ่นสไลด์ไร้น้ำมันพร้อมรูหล่อลื่น

โลหะผสมทองแดง+น้ำมันหล่อลื่นชนิดแข็งพิเศษ

แผ่นสไลด์ไร้น้ำมัน (10 มม.)

แผ่นสไลด์ไร้น้ำมันสำหรับการใช้งานอเนกประสงค์ในสภาวะแห้งหลายประเภท เช่น แม่พิมพ์ เครื่องจักร ระบบอัตโนมัติ การก่อสร้าง รถยนต์Oil-Free เป็นการหล่อลื่นตัวเองและทำงานโดยไม่ใช้จาระบี

(ทองเหลืองความแข็งแรงสูง / โลหะผสมทองแดง + น้ำมันหล่อลื่นที่เป็นของแข็ง)



แผ่นสึกหรอบรอนซ์หล่อลื่นตัวเอง, แผ่นสไลด์บรอนซ์, แผ่นสไลด์, แผ่นสไลด์ไร้น้ำมัน
แผ่นสไลด์ไร้น้ำมันเคลือบทองสัมฤทธิ์จำนวนมากพร้อมแผ่นสึกหรอผสมทองแดงที่เราผลิตเป็นแบบหล่อลื่นตัวเองทำได้โดยกระบวนการเสียบแผ่นบรอนซ์ด้วยปลั๊กกราไฟท์เรามีสายเต็มของเสียบแบริ่งกราไฟท์.ดูข้อมูลเพิ่มเติมเกี่ยวกับชิ้นส่วนเสียบกราไฟท์ของเราได้ที่นี่



Wear Plates - SelfLube Mold and Die Products, plugged graphite bronze แผ่นสไลด์ปราศจากน้ำมันพร้อมแผ่นสึกหรอของโลหะผสมทองแดงมีให้เลือกหลายขนาด



การกำหนดค่าแบบกำหนดเองสำหรับขนาดพิเศษ รูปแบบรู หรือรูปแบบกราไฟท์ที่ทำในจีนCast Bronze Wear Plate แผ่นสไลด์ไร้น้ำมันพร้อมโลหะผสมทองแดง


Cast Bronze Wear Plate ของเราผลิตโดยวิธีการที่เรียกว่าการหล่อแบบต่อเนื่องโครงสร้างเกรนละเอียดที่ได้จากการหล่อแบบต่อเนื่องแทบจะขจัดข้อบกพร่องในการหล่อที่เกี่ยวข้องกับวิธีการหล่อแบบคงที่โครงสร้างที่หนาแน่นนี้ไม่มีรูพรุนซึ่งจะช่วยยืดอายุการใช้งานเครื่องมือของคุณ







เพลทหล่อลื่นตนเอง เพลทแบบไร้น้ำมันพร้อมโลหะผสมทองแดง Cam Slide Guide, PLUG GRAPHITE BRONZE BUSHINGS ไม่ต้องบำรุงรักษา รางสไลด์ลามินากิบตลับลูกปืนธรรมดา



ติดตั้งง่ายทนทานสูง.การออกแบบที่ปรับให้เหมาะสมช่วยให้ติดตั้งง่าย มีเสียงรบกวนต่ำ ประหยัดพื้นที่ และยืดอายุการใช้งานสำหรับบุชบรอนซ์

ส่วนประกอบสไลด์/ส่วนประกอบลูกเบี้ยว/ชุดลูกเบี้ยว/ส่วนประกอบแม่พิมพ์พลาสติก

ตลับลูกปืนหล่อลื่นตนเองแบบโลหะบรอนซ์แข็ง |บูชบรอนซ์หน้าแปลน

ตลับลูกปืนปลอกแขนสีบรอนซ์ (ธรรมดา)ขนาดสต็อกแบริ่งเลื่อนมาตรฐาน

มาตรฐานเหล่านี้ช่วยประหยัดค่าใช้จ่ายสำหรับการใช้งานส่วนใหญ่

หล่อดีบุกบรอนซ์ SAE 620 C90300 บูชบรอนซ์



C90300 BRONZE GRAPHITE BUSHINGS เป็นโลหะผสมไร้สารตะกั่ว "สีเขียว"
บูชบรอนซ์ดีบุก – Navy G QQC-390B Type II และ Type III
CDA 903 SAE 620 88-8-0-4 ASTM B505



หล่อดีบุกบรอนซ์ SAE 620

ธาตุ

ลูกบาศ์ก(1,2)

พีบี

Sn

สังกะสี

เฟ

พี(3)

นิ(4)

อัล

Sb

ซิ

ขั้นต่ำ (%)

86



7.5

3













สูงสุด (%)

89

0.3

9

5

0.2

0.05

1

0.005

0.05



0.2






หล่อดีบุกบรอนซ์ C90300 บูช


VIIPLUS CAST BRONZE BUSHINGS ของ C90300ให้คุณภาพและประสิทธิภาพที่เหนือกว่าหล่ออย่างต่อเนื่องบรรลุความหนาแน่นสูงโครงสร้างเกรน ปราศจากรูพรุน ส่งผลให้การสึกหรอของเครื่องมือและการคัดแยกชิ้นส่วนลดลง
แท่งทึบมีสต็อกเพิ่มขึ้นทีละ 13 นิ้วและความยาว 105 นิ้ว และมีจำหน่ายในความยาวอื่นๆ และขนาดที่ไม่ได้มาตรฐานพิจารณาแท่งสำหรับใช้เมื่อคุณต้องการตลับลูกปืนพิเศษ ตลับลูกปืนสำหรับต้นแบบ หรือสำหรับการซ่อมฉุกเฉิน



องค์ประกอบทางเคมี





ธาตุ

ลูกบาศ์ก(1,2)

พีบี

Sn

สังกะสี

เฟ

พี(3)

นิ(4)

อัล

Sb

ซิ



ขั้นต่ำ (%)

86.0



7.5

3.0















สูงสุด (%)

89.0

0.30

9.0

5.0

0.20

0.05

1.0

0.005

0.05

0.20

0.005















C90300 TIN BRONZE บูช.



โลหะผสมทองแดง ทองเหลือง และทองแดงจาก VIIPLUS INTERNATIONAL



เกรด :

BS 1400 (LG1, LG2, LG4, LG3, PB1, PB2, PB3, PB4, LPB1, LB1, LB2, LB3, LB4, AB1, AB2, HTB3, HTB1)

UNS (C62500, C83600, C84400, C86200, C86300, C87200, C90700, C93200, C93700, C93800, C95200, C95500)

BS EN (CC490K, CC491K, CC493K, CC480K, CC483K, CC482K, CC495K, CC496K, CC331G, CC333G, CC762S, CC764S)

กระบวนการ Mfgr: การหล่อแบบแรงเหวี่ยง, การหล่อแบบต่อเนื่อง.

แบบฟอร์ม: Round Bar, Hex Bar, Square Bar, Rectangles Bar, ท่อ, Hollow Bar, Hex Hollow Bar, Square & Rectangle Hollow Bar, Bushings, Rings (ตามความต้องการ) เป็นต้น





ข้อมูลจำเพาะและการใช้งานที่เกี่ยวข้องสำหรับการหล่อโลหะผสมทองแดงทั่วไป

คำอธิบายโลหะผสม

สเปกอเมริกัน

สเปกอเมริกัน

สเปกเยอรมัน

สเปกอังกฤษ

การใช้งานวัสดุทั่วไป

UNS

แซ่

โลหะผสม

โลหะผสม

Cu85 Sn5 Zn5 Pb5
ตะกั่ว Gunmetal

C83600 ( CDA 836)

40

CuSn5ZnPb

LG2

ส่วนประกอบของปั๊ม เกียร์ขนาดเล็ก แบริ่ง ใบพัด หน้าแปลน วาล์วแรงดันต่ำ และข้อต่อ

Cu83 Sn3 Zn8 Pb6
ตะกั่ว Gunmetal

C84400 (CDA 844)

-

CuSn2ZnPb

*LG1

ตลับลูกปืนสำหรับงานเบา ฮาร์ดแวร์ทั่วไป อุปกรณ์จับยึด วาล์วแรงดันต่ำ และอุปกรณ์

Cu63 Al6 Fe3 Mn3 Zn25

C86300 (CDA 863)

430B

-

-

โลหะผสมความแข็งแรงสูงสำหรับงานหนักสำหรับเกียร์, กล้อง, ตลับลูกปืนรับน้ำหนักที่ความเร็วช้า, น็อตขันสกรู

Cu88 Sn8 Zn4
ดีบุกบรอนซ์

C90300 (CDA 903)

620

-

-

แบริ่ง, บูช, แหวนลูกสูบ, ส่วนประกอบวาล์ว, แหวนซีล, อุปกรณ์ไอน้ำและเกียร์

Cu88 Sn10 Zn2
ดีบุกบรอนซ์

C90500 ( CDA 905)

62

CuSn10Zn

*G1

ปั๊มสำหรับเรือ วาล์ว ตลับลูกปืน บูช แหวนลูกสูบ อุปกรณ์ไอน้ำ และเกียร์

Cu89 Sn11
ดีบุกบรอนซ์

C90700 (ซีดีเอ 907)

65

CuSn12

*PB1

เกียร์สำหรับงานหนัก แบริ่งรับน้ำหนักสูง บุชชิ่ง และล้อตัวหนอน

Cu88 Sn6 Zn4 Pb2
ตะกั่วดีบุกบรอนซ์

C92200 (CDA 922)

622

-

LG3

วาล์ว, ข้อต่อ, ชิ้นส่วนไฮดรอลิกแรงดันปานกลางและแรงดันไอน้ำสำหรับการใช้งานสูงถึง 550 F (287 C)

Cu87 Sn11 Ni2
ตะกั่วดีบุกบรอนซ์

C92500 (ซีดีเอ 925)

640

CuSn12Ni

CT2

เกียร์, ล้อหนอน - ทนต่อแรงกระแทกได้ดี, แหวนซิงโครไนซ์สำหรับยานยนต์

Cu87 Sn11 Pb2
ตะกั่วดีบุกบรอนซ์

C92700 (CDA 927)

63

CuSn12Pb

LB3

แบริ่งสำหรับงานหนัก, บูช, แหวนลูกสูบ, ส่วนประกอบวาล์ว, อุปกรณ์ไอน้ำ, เกียร์

Cu83 Sn7 Zn3 Pb7
ตะกั่วดีบุกบรอนซ์

C93200 (CDA 932)

660

CuSn7ZnPb



ตลับลูกปืนเอนกประสงค์ บูช และเพลทสึกสำหรับความเร็วและแรงกดปานกลาง

Cu85 Pb10 Sn5
ทองแดงดีบุกตะกั่วสูง

C93500 (CDA 935)

66

-

LB4

ตลับลูกปืนความเร็วสูง บูชบูช โหลดแสงความเร็วสูง และชิ้นส่วนแรงดันเบา

Cu80 Pb10 Sn10
ทองแดงดีบุกตะกั่วสูง

C93700 (CDA 937)

64

CuPb10Sn

LB2

ตลับลูกปืนสำหรับความเร็วสูงและแรงดันสูง ชิ้นส่วนปั๊ม การหล่อแบบแน่นด้วยแรงดัน

Cu78 Pb15 Sn7
ทองแดงดีบุกตะกั่วสูง

C93800 ( CDA 938)

67

CuPb15Sn

LB1

ตลับลูกปืนเทอร์โบชาร์จเจอร์ ตลับลูกปืนสำหรับงานทั่วไปและแรงดันปานกลาง การใช้งานทางรถไฟ

Cu87 AI10 Fe3
อลูมิเนียมบรอนซ์

C95400 (CDA 954)

-

CuAI10Fe

-

ตลับลูกปืน บูช เฟือง ตัวหนอน แผ่นสึกหรอ บ่าวาล์ว และไกด์ที่มีความแข็งแรงสูง

Cu81 AI10 Ni5 Fe4
Ni อลูมิเนียมบรอนซ์

C95500 (CDA 955)

-

CuAI10Ni

-

ตลับลูกปืนความแข็งแรงสูง ชิ้นส่วนที่ทนต่อการกัดกร่อน ร่องนำวาล์วของเครื่องบิน และที่นั่ง

Cu80 AI10 Ni6 Fe4
Ni อลูมิเนียมบรอนซ์

C95800 ( CDA 958)

-

CuAl10Ni

AB2

ชิ้นส่วนป้องกันการกัดกร่อนของน้ำเค็มที่ป้องกันการเปรอะเปื้อนและฮาร์ดแวร์สำหรับการเดินเรือทั่วไป

สารเรืองแสงสีบรอนซ์ เกรด I

C54400



CuSn4

PB101







สารเรืองแสงสีบรอนซ์ เกรด I

C54400

CuSn4

PB101

สารเรืองแสงสีบรอนซ์ เกรด II

C51000

CuSn5

PB102

สารเรืองแสงสีบรอนซ์ เกรด III

C51900

CuSn6

PB103

สารเรืองแสงสีบรอนซ์

C52100

CuSn8

PB104





ในฐานะที่เป็นโรงงานผลิตโลหะผสมทองแดงพิเศษแบบมืออาชีพ บริษัทควบคุมองค์ประกอบทางเคมี คุณสมบัติทางกล คุณสมบัติทางกายภาพ และคุณสมบัติอื่นๆ ของวัสดุด้วยมาตรฐานภายในที่เข้มงวด


บริษัทผลิตโลหะผสมทองแดงที่สอดคล้องกันตามมาตรฐานแบรนด์ที่เกี่ยวข้องของจีนและต่างประเทศด้วยประสิทธิภาพที่ยอดเยี่ยมและระยะเวลาในการจัดส่งสั้น


แบรนด์ผลิตภัณฑ์ที่มีอยู่ของบริษัท: qsn6.5-0.1, qsn7-0.2, qsn8-0.3, ZCuSn10P1, ZCuPb10Sn10, ZCuPb15Sn8, ZCuPb20Sn5, ZCuSn5Pb5Zn5, ZCuSn6, CZn6, 93 C.200, C.54400, 93 C.


ตามมาตรฐานแห่งชาติ มาตรฐานอเมริกัน มาตรฐานเยอรมัน และมาตรฐานลูกค้าอื่นๆ สำหรับกำหนดเอง

ประเภทสินค้า: แท่งทองแดง ท่อทองแดง รวมทั้งหลอดรูป ก้าน



แบริ่งกระบอก ผลิตภัณฑ์ & ซัพพลายเออร์



รายละเอียดสินค้า: บูชบรอนซ์แมงกานีส

ผลิตภัณฑ์นี้ทำจากทองเหลืองที่มีความแข็งแรงสูงCuZn25Al6Fe3Mn3ด้วยสูตรพิเศษที่มีคุณสมบัติทางกลสูงประสิทธิภาพการหล่อที่ดีและทนต่อการกัดกร่อนได้ดีในอากาศ น้ำจืด และน้ำทะเลผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในเครื่องหล่อแบบต่อเนื่อง เครื่องจักรทำเหมือง เรือ กังหันก๊าซ และอื่นๆ



แบริ่งและบูช


แบริ่งเป็นส่วนสำคัญของกังหันไอน้ำซึ่งแบ่งออกเป็นตลับลูกปืนแนวรัศมีและตลับลูกปืนกันรุนใช้เพื่อรับแรงดึงดูดทั้งหมดของโรเตอร์และกำหนดตำแหน่งที่ถูกต้องของโรเตอร์ในกระบอกสูบ



VSB-50W เครื่องซักผ้า Solid Bronze Metallic ตลับลูกปืนหล่อลื่นตัวเอง



VSB-50 เป็นวัสดุแบริ่งหล่อลื่นตัวเองที่ประกอบด้วยaคุณภาพสูงแบริ่งบรอนซ์พร้อมกระเป๋าที่เต็มไปด้วยสารหล่อลื่นที่เป็นของแข็งและฟิล์มบาง ๆ ของน้ำมันหล่อลื่นที่เป็นของแข็งเหนือพื้นผิวแบริ่งเพื่อช่วยในกระบวนการทำงานVSB-50บำรุงรักษาฟรีแนะนำให้ใช้ตลับลูกปืนโดยไม่ต้องหล่อลื่นด้วยน้ำมันหรือจาระบีสำหรับตลับลูกปืนขนาดใหญ่มีค่าสัมประสิทธิ์แรงเสียดทานต่ำ



คำอธิบาย



โลหะผสมทองแดงฝังแบริ่งหล่อลื่นตัวเอง(เทวโลกว่าร่อน) ยึดตามพื้นผิวโลหะผสมทองแดง บนพื้นผิวเสียดสีตามสัดส่วนที่แน่นอนเจาะออกขนาดที่เหมาะสม จัดหลายรูอย่างเป็นระเบียบ (เส้นผ่านศูนย์กลาง phi d 200 มม. หรือน้อยกว่า) หรือรูบอด (เส้นผ่านศูนย์กลาง phi d > 200 มม.) ที่ฝังอยู่ในรูด้วยสารหล่อลื่นแข็งที่หล่อลื่นเฉพาะตัวด้วยการตัดเฉือนที่แม่นยำของตลับลูกปืนชนิดหล่อลื่นตัวเองประสิทธิภาพสูง

ทะลุขีดจำกัดของตลับลูกปืนธรรมดาขึ้นอยู่กับการหล่อลื่นของฟิล์มน้ำมัน เหมาะอย่างยิ่งสำหรับไม่ใช่น้ำมัน, อุณหภูมิสูง, โหลดสูง, ความเร็วต่ำ, ป้องกันการเปรอะเปื้อน, ป้องกันการกัดกร่อน, ป้องกันรังสีรวมถึงการแทรกซึมในน้ำหรือสารละลายสูญญากาศและไม่มีการหล่อลื่นหรือหล่อลื่นน้ำมันยากภายใต้สภาวะการทำงานพิเศษ



ลักษณะเฉพาะ



VSB-50W WASHER เครื่องซักผ้าฝาบน PAW



--เหมาะสำหรับความเร็วต่ำ บรรทุกหนักหรือสภาพการเคลื่อนไหวเป็นระยะ ๆ ฟิล์มน้ำมันหล่อลื่นไม่สามารถสร้างหรือรักษาโอกาส;

—— เหมาะสำหรับสภาพแวดล้อมการทำงานหรือข้อจำกัดของโครงสร้างทางกล เป็นการยากที่จะจัดหาโอกาสในการหล่อลื่นน้ำมัน

——เหมาะสำหรับโอกาสที่แรงกระแทกเกิดขึ้นได้ง่ายในการทำงาน

—— เหมาะสำหรับการหมุน, ลูกสูบ, การแกว่งและการเคลื่อนไหวเชิงเส้นและรูปแบบอื่น ๆ และจำเป็นต้องเริ่มต้นบ่อยครั้งหรือภายใต้โอกาสเริ่มต้นที่มีภาระสูง

--เหมาะสำหรับงานอุณหภูมิสูงหรือต่ำหรือช่วงอุณหภูมิสิ่งแวดล้อมของโอกาสใหญ่

--เหมาะสำหรับรอบการบำรุงรักษาที่ยาวนานหรือค่าบำรุงรักษาสูงต้องการอายุการใช้งานที่ยาวนานของตลับลูกปืน

—— ทนต่อการกัดกร่อนได้ดีในน้ำทะเลและของเหลวเคมีอื่น ๆ หรือก๊าซและสารกัดกร่อนอื่น ๆ

—— ไม่มีการดูดซึมน้ำ, มิติความมั่นคงที่ดี, ความแข็งแรงเชิงกลสูง, พร้อมการนำความร้อนที่ดี;

—— ภายใต้เงื่อนไขของการโหลดปานกลาง, ความเร็วปานกลาง, การหล่อลื่น, การหล่อลื่นแบบผสมสามารถทำได้, ยืดอายุการใช้งาน;



โครงสร้าง



วัสดุ VSB-50W WASHER ทำจากหล่อบรอนซ์โลหะพื้นฐานที่มีสารหล่อลื่นแข็งพิเศษฝังอยู่ฐานโลหะทนทานต่อโหลดสูงและสารหล่อลื่นที่เป็นของแข็งให้การหล่อลื่นในตัวเองแบริ่งแสดงสมรรถนะที่ยอดเยี่ยมโดยไม่ต้องหล่อลื่นล่วงหน้าภายใต้สภาวะที่รุนแรงอุณหภูมิสูง/ต่ำที่ความเร็วต่ำ.วัสดุนี้ให้โซลูชันตลับลูกปืนที่ไม่ต้องบำรุงรักษา โดยเฉพาะอย่างยิ่งสำหรับโหลดสูง, การเคลื่อนที่แบบสั่นเป็นช่วงๆ



ข้อมูลทางเทคนิค



ระดับ

50#

50S1

50S2

50S3

650S5

วัสดุ

CuZn25AI5Mn4Fe3

CuSn5Pb5Zn5

CuAI10Ni5Fe5

CuSn12

CuZn25AI5Mn4Fe3

ความหนาแน่น

8

8.9

7.8

8.9

8

ความแข็ง

≥210

≥70

≥150

≥75

≥235

แรงดึง

≥750

≥250

≥500

≥270

≥800

ความแข็งแรงของผลผลิต

≥450

≥90

≥260

≥150

≥450

การยืดตัว

≥12

≥13

≥10

≥5

≥8

สัมประสิทธิ์การขยายตัวเชิงเส้น

1.9×10-5/℃

1.8×10-5/℃

1.6×10-5/℃

1.8×10-5/℃

1.9×10-5/℃

แม็กซ์ อุณหภูมิ

-40~+300℃

-40~+400℃

-40~+400℃

-40~+400℃

-40~+300℃

Max.ไดนามิกโหลด

100

60

50

70

120

ความเร็วสูงสุด (แห้ง)

15

10

20

10

15

N/mm²*m/s (การหล่อลื่น)

200

60

60

80

200

การเสียรูปการบีบอัด

< 0.01 มม.

< 0.05mm

< 0.04mm

< 0.05mm

< 0.005mm





องค์ประกอบทางเคมี



หมายเลขผลิตภัณฑ์

องค์ประกอบทางเคมี

TOB 050

Cu

สังกะสี

อัล

เฟ

มิน

ซิ

นิ

Sn

พีบี

60~66

22~28

5.0~8.0

2.0~4.0

2.5~5.0

<0.1

<0.5

<0.2

<0.2



มีจำหน่าย

รูปแบบแบริ่งที่มีอยู่ในขนาดมาตรฐาน

· พุ่มไม้ทรงกระบอก

· พุ่มไม้หน้าแปลน

· แผ่นเลื่อน





ตลับลูกปืนแบบสั่งทำ: รูปทรงมาตรฐานในขนาดพิเศษ แหวนกันขับ แหวนกันแรงขับแบบมีปีก ตลับลูกปืนแบบครึ่งตัว รูปร่างพิเศษที่ได้จากการปั๊มหรือการวาดลึก การออกแบบตลับลูกปืนแบบกำหนดเอง



การใช้งานทั่วไป



  • อุตสาหกรรมอนุรักษ์น้ำและไฟฟ้าพลังน้ำ

  • เครื่องจักรไฮดรอลิก: สไลด์รองรับระนาบประตูเหล็กไฮดรอลิก, ตลับลูกปืนล้อคงที่ประตูเครื่องบิน, ตลับลูกปืนบานพับประตูเรเดียล, ตลับลูกปืนรอกไฮดรอลิก, ตลับลูกปืนรอก, ตลับลูกปืนล้อเกียร์

  • กังหัน: ปลอกเพลาของใบมีดไกด์ (ไกด์, ไกด์, ไกด์), ปลอกเพลาล้อ, ปลอกเพลาพิน (พินของก้านสูบ, พินก้านผลักและดึง, พินลูกสูบรีเลย์), แผ่นแหวนป้องกันการสึกหรอ (แหวนกันแรงขับ), ป้องกันการสึกหรอ บล็อก ควบคุมกระเบื้องริงไซด์ ฯลฯ..

  • อุตสาหกรรมโลหการ: เครื่องหล่อแบบต่อเนื่อง, เครื่องหล่อแบบหล่อ, เครื่องปรับระดับความตึง, โรงสีกลิ้ง, แบริ่งสายพานลำเลียง, กรรไกรตัดแบบม้วน (กรรไกรทวิภาคี, กรรไกรความยาวคงที่บนสเก็ตบอร์ด) เป็นต้น

  • อื่นๆ : เครื่องจักรทำเหมือง, เครื่องจักรเรือ (สมอเรือ) สำหรับชิ้นส่วนเลื่อน, เครื่องจักรน้ำมัน, เครื่องจักรสิ่งทอ, เครื่องจักรก่อสร้าง, การขนส่งยก (ปลอกเพลารองรับการยก), สายการผลิตยานยนต์, แม่พิมพ์รถยนต์, อุตสาหกรรมเบา, เครื่องจักร, อุตสาหกรรมเครื่องมือกล, อุปกรณ์บรรจุ , เจาะอุปกรณ์รอบข้างพร้อมลูกปืน, เครื่องจักรพลาสติก, กลไกจับยึดเครื่องฉีดขึ้นรูป, กลไกการอัดรีด, กังหัน, เครื่องมือและเมตร, สวิตช์ไฟฟ้าแรงสูงอัตโนมัติ, เตาผิง, บานพับประตู, เตาอบแห้ง, อบ, อุโมงค์อบแห้งเครื่องกระดาษ, เตาอุณหภูมิสูง กับแบริ่ง พลังงานลม และอุตสาหกรรมและสาขาอื่น ๆ และเครื่องจักรอุตสาหกรรมและการเกษตรอื่น ๆ





บูช, ตลับลูกปืนหล่อลื่น, ตลับลูกปืนคอมโพสิต, ตลับลูกปืนโลหะ, ตลับลูกปืนคอมเพรสเซอร์, โลหะพอลิเมอร์, บาดแผลจากเส้นใย, ตลับลูกปืนธรรมดา, ตลับลูกปืนหน้าแปลน, ตลับลูกปืนโพลีเมอร์, บูชหน้าแปลน, ตลับลูกปืนปั๊ม, พุ่มไม้หน้าแปลน, แผ่นกันแรงขับ, ตลับลูกปืนอุตสาหกรรม
แนะนำผลิตภัณฑ์
