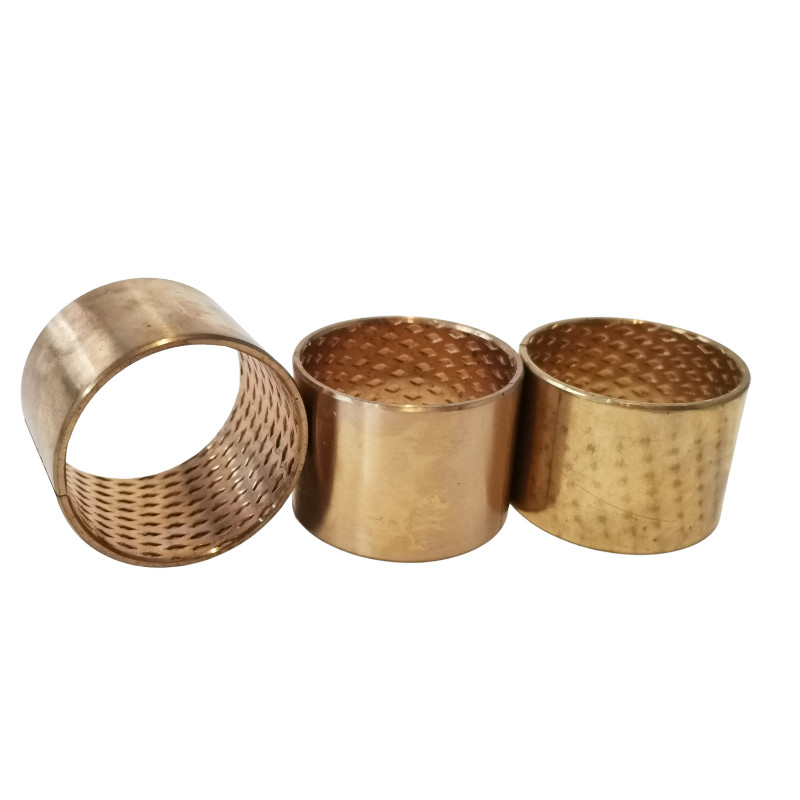

แยกบุชบุชบรอนซ์ตามขนาด วัสดุ CuSn8

บุชห่อหุ้ม, CuSn8P บรอนซ์, DIN 1494 / ISO 3547, บำรุงรักษาต่ำ, บุชบุชแบบแยกส่วนตามขนาด, วัสดุ CuSn8, FB092 & FB090 ตลับลูกปืนบรอนซ์

คุณสมบัติพื้นฐาน
ตลับลูกปืนเจาะรูบรอนซ์ใช้ทองแดง CusN6.5P0.1 หรือ CUSN8P0.3 และออกแบบรูฉีดน้ำมันที่สม่ำเสมอและเป็นระเบียบจาระบีถูกฉีดหลังการประกอบจากนั้นกำหนดค่าซีลหน้าสุดท้ายและการใช้งาน แบริ่งมีข้อดีของการจัดเก็บน้ำมันขนาดใหญ่ การติดตั้งที่สะดวก เครื่องออกแบบขนาดเล็ก และสามารถใช้แทนการใช้ปลอกทองแดง ลดต้นทุนได้มาก
พารามิเตอร์หลัก วันที่ทางเทคนิค
โหลดสูงสุด
โหลดแบบสถิต
120N/mm2
ความแข็ง
HB 90-120
โหลดแบบไดนามิก
40N/mm2

การยืดตัว
40%
ความเร็วเชิงเส้นสูงสุด
2m/วินาที

การใช้อุณหภูมิ
- 100 ℃ ~ + 200 ℃
PV . ที่ใหญ่ที่สุด
N/คือ 2.8 ม./วินาที

ค่าสัมประสิทธิ์แรงเสียดทาน
0.08 ~ 0.25
แรงดึง
450N/mm2

ค่าสัมประสิทธิ์การนำความร้อน
60W(mK)-1
ความแข็งแรงของผลผลิต

250N/mm2

ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น
15x10-6K
ลักษณะการใช้งาน
1. รูด้านในของผลิตภัณฑ์เต็มไปด้วยรูน้ำมันรูปสี่เหลี่ยมขนมเปียกปูนและบ่อน้ำมัน ซึ่งสามารถเก็บน้ำมันจำนวนมากระหว่างการใช้งาน และยืดระยะเวลาการเติมน้ำมัน
2. หล่อลื่นน้ำมันน้อย เหมาะสำหรับการเติมน้ำมันหรือน้ำหล่อลื่นโอกาสยากขึ้น
3. ความต้านทานการสึกหรอที่ดี ค่าสัมประสิทธิ์แรงเสียดทานขนาดเล็กและอายุการใช้งานยาวนาน
4. สามารถใช้ได้ในช่วง -100 ℃-200 ℃;
5. ประสิทธิภาพการทำงานที่ดี เสียงต่ำ ไม่มีมลพิษ
6. โครงสร้างผนังบาง น้ำหนักเบา สามารถลดปริมาตรทางกล
7. เมทริกซ์มีความหนาแน่นสูง ไม่มีช่องหดตัวของอากาศ และความจุแบริ่งขนาดใหญ่
ปัจจุบันมีการใช้กันอย่างแพร่หลายกับชิ้นส่วนเลื่อนเชิงกลต่างๆ เช่น: เครื่องจักรและอุปกรณ์อัตโนมัติ (สเกล สวิง สไลด์ การดัด ไซโคลตรอน ชิ้นส่วนกลึง) ของบูชไกด์กระบอกไฮดรอลิก เครื่องจักรสิ่งทอ เครื่องขึ้นรูปพลาสติก เครื่องหล่อ ,เครื่องจักรยาง, รถบรรทุกไฮโดรลิก, รถยนต์, อุตสาหกรรมรถจักรยานยนต์, ท่าเรือ, การอนุรักษ์น้ำ, การก่อสร้าง, เครื่องจักรกลการเกษตร เป็นต้น

บูชสีบรอนซ์ตามขนาด

วัสดุ

• วัสดุสนับสนุนCuSn8P(ดินแดง 17662)
• ทางเลือกCuSn6Pมีอยู่

พุ่มไม้แบริ่งธรรมดา

WB802 9090

WB802 125100

WB802 8080

ตลับลูกปืนธรรมดาแบบแปลน

WB802WF 8080

วัสดุเพลา

• เหล็กกล้า ชุบแข็งหรือไม่ผ่านการชุบแข็ง ความหยาบผิว < Ra 0.8

พารามิเตอร์ทางเทคนิค

รายละเอียดความอดทน

• ที่อยู่อาศัย ØH7
• บูชด้านใน-Ø หลังจากติดตั้งH9
• พิกัดความเผื่อของเพลาf7 ถึง h8

คุณสมบัติ

• ทางออกที่ประหยัดสำหรับการใช้งานแบริ่งบรอนซ์เนื่องจากความหนาของผนังบางรับน้ำหนักได้สูงและมีเสถียรภาพที่ดีพร้อมการเสียดสีต่ำ.เหมาะสำหรับสภาพการทำงานที่หยาบกร้านทนต่อการกัดกร่อนได้ดี.รูหล่อลื่นสำหรับการจัดเก็บไขมันสูงสุดและช่วงเวลาการบำรุงรักษาต่ำสุด

ลักษณะโครงสร้างและการใช้งาน:

บุชทองแดงหุ้มด้วยดีบุก-บรอนซ์CuSn8นั่นคือของความหนาแน่นสูง, พื้นผิวถูกเจาะด้วยรูรับน้ำมันตามมุมและความหนาแน่น จึงง่ายต่อการสร้างฟิล์มน้ำมันเมื่อบุชชิ่งทำงานมันมีป้องกันความเมื่อยล้าและโหลดได้ดี, ป้องกันการสึกกร่อน ป้องกันการสึกกร่อนและการรับน้ำหนักผลิตภัณฑ์ถูกนำไปใช้อย่างแพร่หลายในสภาวะที่มีภาระหนัก แต่มีความเร็วต่ำ เช่น เครื่องจักรทางการเกษตร อาคาร และเครื่องจักรทางวิศวกรรม

ประโยชน์ของผลิตภัณฑ์:

1.ประหยัดวัสดุบรอนซ์จำนวนมากและประหยัดเวลาการทำงานตามปกติในการกลึงบูชบรอนซ์

2.เมื่อเทียบกับบูชกลึงและแบริ่งลูกกลิ้ง มันคือสว่างและคุ้มค่ากว่า

3. รอยบุบและรอยบุบต่างๆ สามารถทำได้บนพื้นผิวเสียดทานเพื่อเก็บจาระบี ยืดระยะเวลาการหล่อลื่นได้ถึง 5 เท่า นานเท่าที่จำเป็นโดยบุชสีบรอนซ์

4.สุดๆทนทานต่อการรับน้ำหนักสูง เหมาะอย่างยิ่งสำหรับพื้นผิวการเสียดสีหยาบ

มีผลิตภัณฑ์มาตรฐาน: บูชแบบตรง แผ่นกันแรงขับ และตลับลูกปืนแรงดัน

มีผลิตภัณฑ์ที่ไม่ได้มาตรฐาน: บูชปลอก เพลทแบบแรงขับ บูชแบบมีหน้าแปลน บูชแบริ่ง เพลทแบบสไลด์ และบูชเหล็กแบบผสม

รายการขนาดมาตรฐานของตลับลูกปืนแบบห่อสำหรับการอ้างอิงของคุณ
