ปลอกหน้าแปลน TIN Bushing Bronze E92F หรือ E90F เป็นส่วนประกอบประสิทธิภาพสูงที่ออกแบบมาเพื่อใช้ในงานอุตสาหกรรมต่างๆ ที่เน้นความทนทานและความน่าเชื่อถือเป็นสำคัญ ผลิตจากโลหะผสมดีบุก-บรอนซ์ มีคุณสมบัติทนต่อการกัดกร่อน ความแข็งแรงเชิงกล และทนต่อการสึกหรอได้ดีเยี่ยม ช่วยให้ใช้งานได้ยาวนานแม้ในสภาพแวดล้อมที่รุนแรง

การออกแบบแบบหน้าแปลนปลอกช่วยให้มีความเสถียรและความแข็งแกร่งเพิ่มขึ้น ช่วยให้ปลอกทนต่อแรงกดและแรงกดสูงได้ คุณลักษณะนี้ยังช่วยให้พอดีกับตัวเรือนอย่างแน่นหนา ลดความเสี่ยงของการเคลื่อนตัวหรือการจัดตำแหน่งที่ไม่ถูกต้องระหว่างการทำงาน

ปลอกหน้าแปลน TIN Bushing Bronze E92F หรือ E90F ที่ใช้ในเครื่องจักร ปั๊ม หรืออุปกรณ์งานหนักอื่นๆ มอบโซลูชันที่ทนทานและเชื่อถือได้เพื่อให้การทำงานราบรื่นและมีประสิทธิภาพ โครงสร้างที่ออกแบบอย่างแม่นยำช่วยให้มั่นใจได้ว่าจะพอดีอย่างแม่นยำและมีประสิทธิภาพสูงสุดในทุกการใช้งาน

ตูเลจา ซี บราซู E92F ลูบ E90F

บริษัทตลับลูกปืน บริษัทบูชชิ่ง ศึกษาค้นคว้าวัสดุใหม่ๆ และการพัฒนาผลิตภัณฑ์ใหม่ๆ อย่างต่อเนื่อง ตลับลูกปืนแบบมีหน้าแปลน - บูชชิ่งและตลับลูกปืน - ขนาดเมตริกและนิ้ว

เริ่มจากความสนใจของลูกค้า มุ่งมั่นพัฒนาผลิตภัณฑ์คุณภาพสูงอย่างต่อเนื่อง

Tuleja จากสีน้ำตาลเข้ม น้ำตาลเข้ม 35x39x40

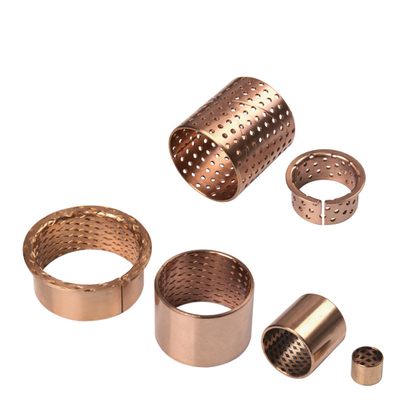

บูชปีกนกบรอนซ์ หุ้มด้วยลูกปืนบรอนซ์พร้อมรูทะลุ

E92 มาจาก E90 ความแตกต่างระหว่าง E90 และ E92 คือรอยบุ๋มบนพื้นผิวการทำงาน ซึ่งถูกแทนที่ด้วยรูทะลุ รูเหล่านี้จะช่วยให้สามารถรวบรวมน้ำมันหล่อลื่นได้มากขึ้น ซึ่งจะสร้างฟิล์มหล่อลื่นเมื่อเริ่มเคลื่อนที่ และลดการเสียดสี เหมาะสำหรับการใช้งานที่มีภาระหนักและความเร็วต่ำ เช่น เครื่องจักรกลก่อสร้าง ขนส่ง และเกษตรกรรม

บูชหน้าแปลนเป็นตลับลูกปืนประเภทปลอกที่มี "หน้าแปลน" หรือ "ไหล่" อยู่ที่ปลายด้านหนึ่ง หน้าแปลนทำหน้าที่หลายอย่าง

คุณสมบัติพื้นฐาน
ตลับลูกปืนรูผ้าบรอนซ์ทำจากบรอนซ์ CuSn6.5P0.1 หรือ CuSn8P0.3 โดยมีรูฉีดน้ำมันที่สม่ำเสมอและเป็นระเบียบ เติมจารบีหล่อลื่นหลังการประกอบ ตลับลูกปืนมีข้อดีคือมีน้ำมันสำรองจำนวนมาก ติดตั้งง่าย และการออกแบบขนาดเล็ก และสามารถใช้แทนปลอกทองแดงได้ ช่วยลดต้นทุนได้มาก
พารามิเตอร์หลัก วันที่ทางเทคนิค
โหลดสูงสุด
โหลดคงที่
120นิวตัน/ตรม.2
ความแข็ง
เอชบี 90-120
โหลดแบบไดนามิก
40นิวตัน/มม2
เป็น
การยืดออก
40%
ความเร็วสูงสุดของเส้น
2 เมตร/วินาที
เป็น
อุณหภูมิในการทำงาน
-100℃~＋200℃
PV สูงสุด
2.8N/mm2.m/s
เป็น
ค่าสัมประสิทธิ์แรงเสียดทาน
0.08~0.25
ความแข็งแรงแรงดึง
450นิวตัน/ตรม.2
เป็น
การนำความร้อน
60วัตต์(ม.เคลวิน)-1
ความแข็งแรงผลผลิต
เป็น
250นิวตัน/ตรม.2
เป็น
ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น
15x10-6เค
คุณสมบัติของแอปพลิเคชั่น ลักษณะการใช้งาน
1. รูด้านในของผลิตภัณฑ์เต็มไปด้วยช่องน้ำมันรูปเพชรและหลุมน้ำมัน ซึ่งสามารถเก็บจารบีได้ในปริมาณมากระหว่างการใช้งานและยืดระยะเวลาการเติมน้ำมัน
2. การหล่อลื่นด้วยน้ำมันน้อย เหมาะสำหรับโอกาสที่การหล่อลื่นด้วยน้ำมันหรือน้ำทำได้ยาก
3. ทนทานต่อการสึกหรอดี มีค่าสัมประสิทธิ์แรงเสียดทานต่ำ และอายุการใช้งานยาวนาน
4. สามารถใช้งานได้ในช่วง -100℃-200℃;
5. สมรรถนะการวิ่งดี เสียงรบกวนต่ำ และไม่มีมลพิษ
6. โครงสร้างผนังบาง น้ำหนักเบา ช่วยลดปริมาตรเชิงกลได้
7. เมทริกซ์มีความหนาแน่นสูง ไม่มีช่องหดตัวด้วยอากาศ และมีความสามารถในการรับน้ำหนักขนาดใหญ่
ปัจจุบันมีการใช้กันอย่างแพร่หลายในชิ้นส่วนเลื่อนของเครื่องจักรต่างๆ เช่น อุปกรณ์เครื่องจักรอัตโนมัติ (แบบยืดหด แกว่ง เลื่อน ดัด แกว่ง หมุน) บูชนำทางกระบอกไฮดรอลิก เครื่องจักรสิ่งทอ เครื่องขึ้นรูปพลาสติก เครื่องหล่อแม่พิมพ์ เครื่องจักรยาง รถบรรทุกไฮดรอลิก รถยนต์ จักรยานยนต์ ท่าเรือ การอนุรักษ์น้ำ วิศวกรรม เครื่องจักรกลการเกษตร ฯลฯ

บูชหุ้มบรอนซ์บูชหุ้มบรอนซ์พร้อมรูน้ำมัน.pdf

บูชบรอนซ์ CuSn8 หุ้มยาว 180 ID 185 OD x 100mm พร้อมรูหล่อลื่น ติดต่อเรา
สอบถามชิ้นส่วนพิเศษ หมายเลขชิ้นส่วน d DL [mm]

ข้อเสนอพิเศษ: ส่วนลด 15%, 30%, 50% และ 55% พร้อมให้คุณเลือกเมื่อคุณสั่งซื้อ ตลับลูกปืนบรอนซ์ 180100 ทำจาก CuSn8 บูชบรอนซ์ CuSn8 ธรรมดา หมายเลขชิ้นส่วนอื่นๆ:

บูชบรอนซ์ 180-185-100 มม. รับราคาลูกปืนบูชบรอนซ์ ราคาลูกปืนหน้าแปลนเลื่อนแบบเจาะรู ขนาดเมตริกสำหรับตู้คอนเทนเนอร์ อุปกรณ์อุตสาหกรรม และเครื่องจักร บูชบรอนซ์หน้าแปลนยังสามารถผลิตได้ด้วย

1.หล่อลื่นด้วยตัวเอง

2.การใช้งานความเร็วสูงและโหลดสูง

3.สามารถทำงานได้ในช่วงอุณหภูมิที่กว้าง

4.ความต้านทานการกัดกร่อน

5.ช่วงผลิตภัณฑ์ ขนาดหน้าแปลนมีให้เลือก ปรับแต่งได้ง่าย

วัสดุบูชบรอนซ์

• CuSn8P (ดินแดง 17662)

• DIN1494 / ISO3547


ตลับลูกปืนบรอนซ์ ตลับลูกปืนบรอนซ์ ผลิตจากแถบโลหะผสมฟอสเฟอร์บรอนซ์รีด ซึ่งมีความแข็งและมีการตกแต่งที่ยอดเยี่ยม

ส่วนประกอบของวัสดุมีดังนี้:

ขนาดตลับลูกปืนบรอนซ์


เมตริก / อิมพีเรียล : เมตริก (มม.)
เส้นผ่านศูนย์กลางภายใน : 180มม.
เส้นผ่านศูนย์กลางภายนอก: 185มม.
ความยาว: 100มม.

ความคลาดเคลื่อนของแบริ่งบรอนซ์


ความคลาดเคลื่อนของความยาว: ต่ำสุด: 99.75 มม. สูงสุด: 100.25 มม.
ค่าความคลาดเคลื่อนของเพลาที่แนะนำ: ต่ำสุด: 179.917 มม. สูงสุด: 179.957 มม. (f7)
ความคลาดเคลื่อนของตัวเรือนที่แนะนำ: ต่ำสุด: 185 มม. สูงสุด: 185.046 มม. (H7)
ID เมื่อติดตั้ง: ต่ำสุด: 180 มม. สูงสุด: 180.155 มม.



แหวนรองหุ้มบรอนซ์
แถบแบริ่งหุ้มบรอนซ์
ตลับลูกปืนธรรมดาหุ้มบรอนซ์
ตลับลูกปืนหน้าแปลนหุ้มด้วยบรอนซ์

คุณสมบัติ:

1. ง่ายต่อการติดตั้งและการหล่อลื่น
2. ความสามารถในการรับน้ำหนักสูง
3. ทนทานต่อการสึกหรอดีเยี่ยมพร้อมแรงเสียดทานต่ำ
4. การนำความร้อนระดับสูง
5. ขนาดรวมขั้นต่ำ
6. ทนทานต่อสารเคมี
7. สามารถทำงานภายใต้การหล่อลื่นแบบแห้ง/เล็กน้อยได้ในช่วงระยะเวลาสั้นๆ โดยมีค่าสัมประสิทธิ์แรงเสียดทานต่ำกว่าในช่วงเริ่มต้นการเคลื่อนตัว

บูชหุ้มทองแดง CuSn8 DIN 1494 / ISO 3547 ขนาดบูชหุ้มที่ไม่ต้องบำรุงรักษามาก

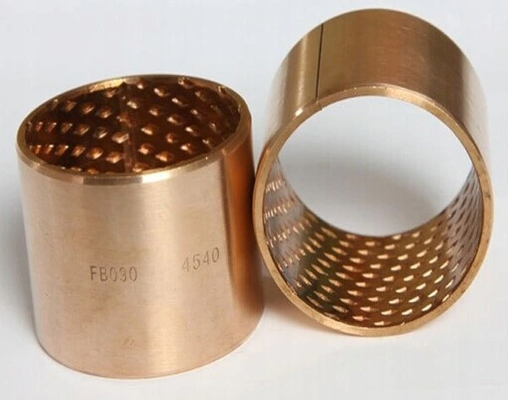

ตลับลูกปืนหุ้มด้วยบรอนซ์เนื้อเดียวกันที่ขึ้นรูปเย็น (CuSn8 หรือ CuSn6.5) ซึ่งสามารถให้คุณสมบัติของวัสดุที่พิเศษได้ ขนาดมาตรฐานติดตั้งรอยหยักหล่อลื่นรูปเพชรบนพื้นผิวตลับลูกปืน รอยหยักเหล่านี้ทำหน้าที่เป็นแหล่งกักเก็บน้ำมันหล่อลื่นเพื่อสร้างฟิล์มหล่อลื่นอย่างรวดเร็วเมื่อเริ่มเคลื่อนที่ และลดแรงเสียดทานขณะทำงาน วัสดุนี้เหมาะสำหรับเครื่องจักรก่อสร้างและการเกษตร

วัสดุ

• CuSn8P (ดินแดง 17662)

• DIN1494 / ISO3547

บูชผลิตพิเศษ


กระบวนการผลิตเริ่มต้นด้วยการตัดแผ่นเหล็กให้เป็นรูปทรงสี่เหลี่ยมที่ถูกต้อง จากนั้นจึงรีดแผ่นเหล็กและปรับเทียบให้ได้ขนาดที่ต้องการ และตกแต่งด้วยการปาดมุมขอบ

ขอบเขตการใช้งาน


เครื่องจักรกลการเกษตร รถบรรทุกเครน และเครื่องจักรกลก่อสร้าง เหมาะกับการรับแรงกระแทก

ความคลาดเคลื่อน


บูชผลิตขึ้นตามมาตรฐาน DIN 1494/ ISO 3574 โดยมีขนาดมาตรฐานสำหรับค่าความคลาดเคลื่อนของตัวเรือน H7 และค่าความคลาดเคลื่อนของเพลา f7 หรือ h8

ขอ:


ใช้ในสภาวะที่ต้องรับน้ำหนักมาก แต่มีความเร็วต่ำ เช่น ยานเกษตร ยานก่อสร้าง และยานวิศวกรรม
มีการใช้กันอย่างแพร่หลายในเครื่องยก เครื่องจักรก่อสร้าง รถยนต์ รถแทรกเตอร์ รถบรรทุก เครื่องมือกล และเครื่องยนต์แร่บางชนิด

ประเภทบูชสำหรับขาย


บูชบรอนซ์ Cusn8p fb090 บูชทองแดง บูชร่อง fb090 บูชทองเหลือง บูช cusn8 fb090 ตลับลูกปืน ตลับลูกปืน บูชบรอนซ์ปลอดน้ำมัน บูชบรอนซ์หล่อลื่นตัวเอง บูชบรอนซ์ ตลับลูกปืนรีด บูชกราไฟต์ cusn8p ตลับลูกปืนทองเหลืองเผาคุณภาพสูง บูชบรอนซ์ปลอดน้ำมัน fb090
กรุณาติดต่อฝ่ายขายด้านเทคนิคของเราเพื่อข้อมูลเพิ่มเติม
