| ชื่อแบรนด์: | viiplus Self-lubricating composite bearing |
| เลขรุ่น: | ตลับลูกปืนแบบหล่อลื่นตัวเองที่ปราศจากน้ำมัน pom ประสิทธิภาพสูง |
| MOQ: | ต่อรองจัดการ |
| ราคา: | negotiate |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| ความสามารถในการจําหน่าย: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

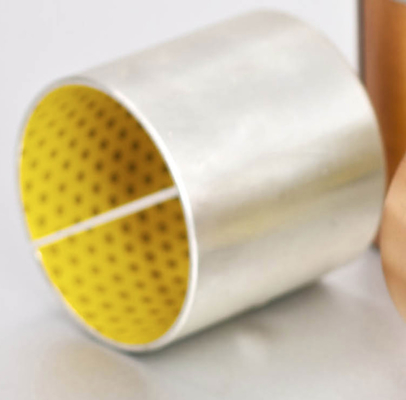

บูชแบบแยกส่วนผสมบรอนซ์ผงหล่อลื่นด้วยตัวเองเป็นโซลูชันที่มีประสิทธิภาพสูงและเป็นนวัตกรรมใหม่สำหรับการใช้งานในอุตสาหกรรมที่ต้องการการทำงานที่ราบรื่นและมีประสิทธิภาพ วัสดุคอมโพสิตผงบรอนซ์รวมกับการออกแบบบูชแบบแยกส่วนช่วยให้ทนทานต่อการสึกหรอและมีคุณสมบัติหล่อลื่นด้วยตัวเองได้เป็นพิเศษ
วัสดุผสมผงบรอนซ์เป็นที่รู้จักในเรื่องความทนทานและทนต่อการกัดกร่อน ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้แม้ในสภาพแวดล้อมที่รุนแรง การออกแบบบูชแยกส่วนช่วยให้ติดตั้งและถอดออกได้ง่าย ลดเวลาหยุดทำงานและลดความยุ่งยากในการบำรุงรักษา
คุณสมบัติการหล่อลื่นด้วยตนเองของบูชเหล่านี้ทำให้ไม่จำเป็นต้องหล่อลื่นเป็นประจำ ซึ่งช่วยเพิ่มประสิทธิภาพของระบบอีกด้วย ซึ่งไม่เพียงแต่ช่วยลดต้นทุนการบำรุงรักษาเท่านั้น แต่ยังป้องกันปัญหาที่อาจเกิดขึ้นจากการหล่อลื่น เช่น การรั่วไหลหรือการปนเปื้อนอีกด้วย
บูชแบบแยกส่วนหล่อลื่นด้วยตัวเองที่ทำจากผงสีบรอนซ์ซึ่งใช้ในปั๊ม มอเตอร์ หรือเครื่องจักรหมุนอื่นๆ นั้นเป็นโซลูชันที่ทนทานและเชื่อถือได้เพื่อให้มั่นใจได้ว่าการทำงานจะราบรื่นและมีประสิทธิภาพ การผสมผสานระหว่างวัสดุและการออกแบบที่เป็นเอกลักษณ์ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่ยาวนานและการสึกหรอที่ลดลง ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานในอุตสาหกรรมที่ต้องการประสิทธิภาพสูงและความทนทาน
ตารางขนาดบูช SF-2 บูชแยกคอมโพสิต
ดีเอส เอช8 |
เอช7 ดีชม |
ดีโอ้ |
ดีฉัน,เอ |
คดี |
ส3 |
งล |
|
|||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |||||||||||
| 10 -0.022 | 12 +0.018 | 12 | +0.065 | 10.108 10.040 |
0.130 0.040 |
0.980 0.955 |
4 | 1010 | 1015 | 1020 | ||||||||||
| +0.030 | ||||||||||||||||||||
| 12 -0.027 | 14 +0.018 | 14 | +0.065 | 12.108 12.040 |
0.135 0.040 |
1210 | 1215 | 1220 | ||||||||||||
| +0.030 | ||||||||||||||||||||
| 14 -0.027 | 16 +0.018 | 16 | +0.065 | 14.108 14.040 |
1415 | 1420 | ||||||||||||||
| +0.030 | ||||||||||||||||||||
| 15 -0.027 | 17 +0.018 | 17 | +0.065 | 15.108 15.040 |
1515 | 1520 | 1525 | |||||||||||||
| +0.030 | ||||||||||||||||||||
| 16 -0.027 | 18 +0.018 | 18 | +0.065 | 16.108 16.040 |
1615 | 1620 | 1625 | |||||||||||||
| +0.030 | ||||||||||||||||||||
| 18 -0.027 | 20 +0.021 | 20 | +0.075 | 18.111 18.040 |
0.138 0.040 |
1815 | 1820 | 1825 | ||||||||||||
| +0.035 | ||||||||||||||||||||
| 20 -0.033 | 23 +0.021 | 23 | +0.075 | 20.131 20.050 |
0.164 0.050 |
1.475 1.445 |
2015 | 2020 | 2025 | 2030 | ||||||||||
| +0.035 | ||||||||||||||||||||
| 22 -0.033 | 25 +0.021 | 25 | +0.075 | 22.131 22.050 |
2215 | 2225 | ||||||||||||||
| +0.035 | ||||||||||||||||||||
| 25 -0.033 | 28 +0.021 | 28 | +0.075 | 25.131 25.050 |
6 | 2515 | 2520 | 2525 | 2530 | |||||||||||
| +0.035 | ||||||||||||||||||||
| 28 -0.033 | 32 +0.025 | 32 | +0.085 | 28.155 28.060 |
0.188 0.060 |
1.970 1.935 |
2820 | 2830 | ||||||||||||
| +0.045 | ||||||||||||||||||||
| 30 -0.033 | 34 +0.025 | 34 | +0.085 | 30.155 30.060 |
3020 | 3025 | 3030 | 3040 | ||||||||||||
| +0.045 | ||||||||||||||||||||
| 35 -0.039 | 39 +0.025 | 39 | +0.085 | 35.155 35.060 |
0.194 0.060 |
3520 | 3530 | 3535 | 3540 | |||||||||||
| +0.045 | ||||||||||||||||||||
| 40 -0.039 | 44 +0.025 | 44 | +0.085 | 40.155 40.060 |
8 | 4020 | 4030 | 4040 | 4050 | |||||||||||
| +0.045 | ||||||||||||||||||||
| 45 -0.039 | 50 +0.025 | 50 | +0.085 | 45.195 45.080 |
0.234 0.080 |
2.460 2.415 |
4520 | 4530 | 4540 | 4545 | 4550 | |||||||||
| +0.045 | ||||||||||||||||||||
| 50 -0.039 | 55 +0.030 | 55 | +0.100 | 50.200 50.080 |
0.239 0.080 |
5030 | 5040 | 5050 | 5060 | |||||||||||
| +0.055 | ||||||||||||||||||||
| 55 -0.046 | 60 +0.030 | 60 | +0.100 | 55.200 55.080 |
0.246 0.080 |
5530 | 5540 | 5550 | 5560 | |||||||||||
| +0.055 | ||||||||||||||||||||
| 60 -0.046 | 65 +0.030 | 65 | +0.100 | 60.200 60.080 |
6030 | 6040 | 6050 | 6060 | ||||||||||||
| +0.055 | ||||||||||||||||||||
ดีเอส เอช8 |
เอช7 ดีชม |
ดีโอ้ |
ดีฉัน,เอ |
คดี |
ส3 |
งล |
|
||||||||||||
| 40 | 50 | 60 | 80 | 90 | 95 | 100 | 110 | 120 | |||||||||||
| 65 -0.046 | 70 +0.030 | 70 | +0.100 | 65.200 65.080 |
0.246 0.080 |
2.460 2.415 |
8 | 6540 | 6560 | ||||||||||
| +0.055 | |||||||||||||||||||
| 70 -0.046 | 75+0.030 | 75 | +0.100 | 70.200 70.080 |
7040 | 7050 | 7080 | ||||||||||||
| +0.055 | |||||||||||||||||||
| 75 -0.046 | 80 +0.030 | 80 | +0.100 | 75.200 75.080 |
7540 | 7560 | 7580 | ||||||||||||
| +0.055 | |||||||||||||||||||
| 80 -0.046 | 90 +0.035 | 90 | +0.120 | 80.265 80.100 |
0.313 0.100 |
2.450 2.385 |
9.5 | 8040 | 8060 | 8080 | |||||||||
| +0.070 | |||||||||||||||||||
| 85 -0.054 | 95 +0.035 | 95 | +0.120 | 85.265 85.100 |
0.321 0.100 |
8540 | 8560 | 8580 | |||||||||||
| +0.070 | |||||||||||||||||||
| 90 -0.054 | 100 +0.035 | 100 | +0.120 | 90.265 90.100 |
9040 | 9060 | 9080 | 9090 | |||||||||||
| +0.070 | |||||||||||||||||||
| 100 -0.054 | 105 +0.035 | 105 | +0.120 | 100.265 100.100 |
10050 | 10080 | 10095 | ||||||||||||
| +0.070 | |||||||||||||||||||
| 105 -0.054 | 110 +0.035 | 110 | +0.120 | 105.265 105.100 |
10560 | 10580 | 10595 | 105110 | |||||||||||
| +0.070 | |||||||||||||||||||
| 110 -0.054 | 115 +0.035 | 115 | +0.120 | 110.265 110.110 |
11060 | 11080 | 11095 | 110110 | |||||||||||
| +0.070 | |||||||||||||||||||
| 120 -0.054 | 125 +0.040 | 125 | +0.170 | 120.270 120.110 |
0.324 0.100 |
12060 | 12080 | 120110 | |||||||||||
| +0.100 | |||||||||||||||||||
| 125 -0.063 | 130+0.040 | 130 | +0.170 | 125.270 125.110 |
12560 | 125110 | |||||||||||||
| +0.100 | |||||||||||||||||||
| 130 -0.063 | 135 +0.040 | 135 | +0.170 | 130.270 130.110 |
13050 | 13060 | 13080 | 130100 | |||||||||||
| +0.100 | |||||||||||||||||||
| 140 -0.063 | 145 +0.040 | 145 | +0.170 | 140.270 140.110 |
14050 | 14060 | 14080 | 140100 | |||||||||||
| +0.100 | |||||||||||||||||||
| 150 -0.063 | 155 +0.040 | 155 | +0.170 | 150.270 150.110 |
15050 | 15060 | 15080 | 150100 | |||||||||||
| +0.100 | |||||||||||||||||||
| 160 -0.063 | 165 +0.040 | 165 | +0.170 | 160.270 160.110 |
9.5 | 16050 | 16060 | 16080 | 160100 | ||||||||||
| +0.100 | |||||||||||||||||||
| 170 -0.063 | 175 +0.040 | 175 | +0.170 | 170.270 170.110 |
17050 | 17080 | 170100 | ||||||||||||
| +0.100 | |||||||||||||||||||
| 180 -0.063 | 185 +0.046 | 185 | +0.210 | 180.270 180.110 |
0.339 0.110 |
18050 | 18060 | 18080 | 180100 | ||||||||||
| +0.130 | |||||||||||||||||||
| 190 -0.072 | 195 +0.046 | 195 | +0.210 | 190.276 190.110 |
19050 | 19060 | 19080 | 190100 | 190120 | ||||||||||
| +0.130 | |||||||||||||||||||
| 200 -0.072 | 205 +0.046 | 205 | +0.210 | 200.276 200.110 |
20050 | 20060 | 20080 | 200100 | 200120 | ||||||||||
| +0.130 | |||||||||||||||||||
| 220 -0.072 | 225 +0.046 | 225 | +0.210 | 220.276 220.110 |
9.5 | 22050 | 22060 | 22080 | 220100 | 220120 | |||||||||
| +0.130 | |||||||||||||||||||
| 240 -0.072 | 245 +0.046 | 245 | +0.210 | 240.276 240.110 |
24050 | 24060 | 24080 | 240100 | 240120 | ||||||||||
| +0.130 | |||||||||||||||||||
| 250 -0.072 | 255 +0.052 | 255 | +0.260 | 250.282 250.110 |
0.354 0.110 |
25050 | 25060 | 25080 | 250100 | 250120 | |||||||||
| +0.170 | |||||||||||||||||||
| 260 -0.081 | 265 +0.052 | 265 | +0.260 | 260.282 260.110 |
26050 | 26060 | 26080 | 260100 | 260120 | ||||||||||
| +0.170 | |||||||||||||||||||
| 280 -0.081 | 285 +0.052 | 285 | +0.260 | 280.282 280.110 |
28050 | 28060 | 28080 | 280100 | 280120 | ||||||||||
| +0.170 | |||||||||||||||||||
| 300 -0.081 | 305 +0.052 | 305 | +0.260 | 300.282 300.110 |
30050 | 30060 | 30080 | 300100 | 300120 | ||||||||||
บูชลูกปืนแบบเมตริกพร้อมรูน้ำมัน.pdf

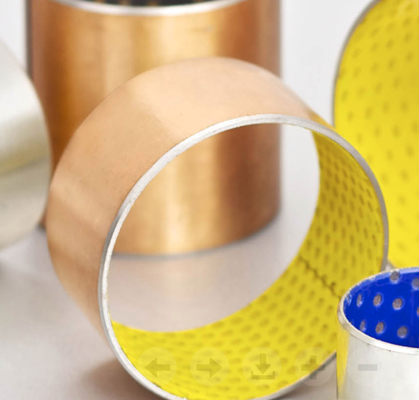

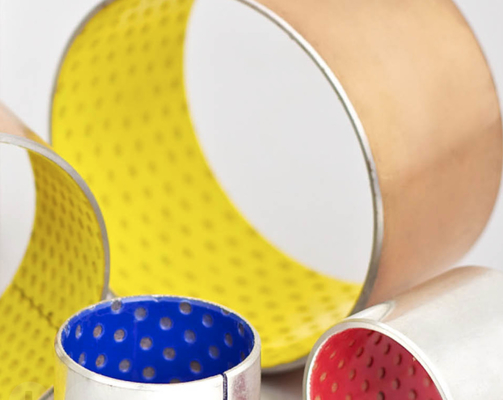

ตลับลูกปืนปลอกแบบ POM เรียกอีกอย่างว่า บูช POM ตลับลูกปืนหล่อลื่นแบบมีขอบ ตลับลูกปืนปลอดน้ำมัน ตลับลูกปืนแห้ง ตลับลูกปืน POM และปลอกแบบแห้งเคลือบ POM มีโครงสร้างวัสดุที่คล้ายกับเดือย ความแตกต่างอยู่ที่ชั้นเคลือบ POM

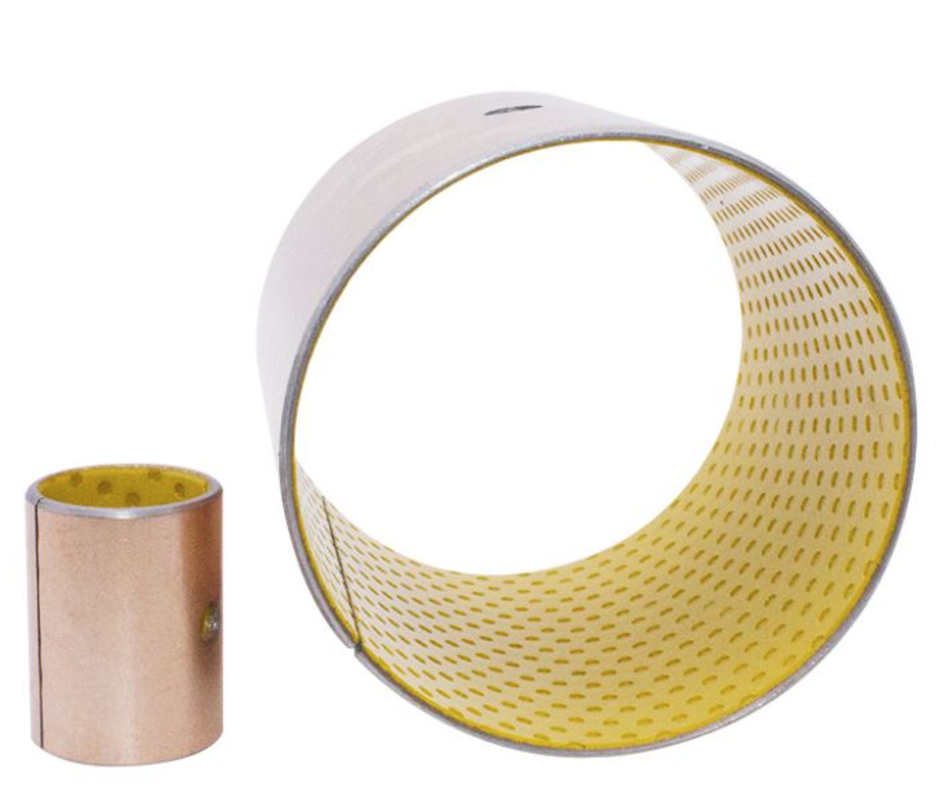

บูชคอมโพสิต POM สีเหลืองเป็นสินค้ามาตรฐานของบริษัทเรา ตลับลูกปืนหล่อลื่นตัวเองประเภทนี้มีโครงสร้างวัสดุเดียวกันกับบูช POM อื่นๆ
1. POM 0.3~0.5มม.
2. บรอนซ์พรุน 0.2~0.3mm.
3. เหล็กรอง 0.4~2.2 มม.
4. ชุบทองแดง 0.008มม.
| ข้อมูลจำเพาะสำหรับตลับลูกปืน POM Split Bush - ประเภท POM | |
| อ้างอิง | พุ่มไม้ POM |
| ยี่ห้อ | วีพลัส |
| เส้นผ่านศูนย์กลางภายใน | 20มม. |
| เส้นผ่านศูนย์กลางภายนอก | 23มม. |
| ความกว้าง | 15มม. |
| พิมพ์ | การแบก |
| น้ำหนัก (กิโลกรัม) | 0.0001 |
· ความสามารถในการรับน้ำหนักและทนต่อการสึกหรอดี
· เหมาะสำหรับการเคลื่อนที่เชิงเส้น การแกว่ง และการหมุน
· ประสิทธิภาพที่เหมาะสมที่สุดภายใต้โหลดที่ค่อนข้างสูงและความเร็วต่ำ
· เต้ารับไร้สารตะกั่วสามารถตอบสนองข้อกำหนดการปกป้องสิ่งแวดล้อมได้
ตลับลูกปืนหล่อลื่นตัวเองแบบคอมโพสิตปอมสีเหลืองใช้กันอย่างแพร่หลายในเครื่องจักรที่ไม่ยอมรับสารตะกั่ว เช่น เครื่องจักรสิ่งทอ ชิ้นส่วนที่ทำงานเอง แชสซีรถยนต์ เครื่องดัดโลหะ และอื่นๆ
| ความจุในการรับน้ำหนัก | 70นิวตัน/มม2 | |
| ค่าแรงเสียดทาน | 0.05 ถึง 0.25 µ | |
| อุณหภูมิ | -40 ถึง +130 [ °C ] | |
| แม็กซ์ Pv (สภาพน้ำมัน) | 22N/mm2 .ม./วินาที | |
| ความเร็วสูงสุด | 2.5ม./วินาที | |
1.ชั้นเลื่อน POM พร้อมหรือไม่มีรอยบุ๋มหล่อลื่นสำหรับงานกลึง
2. บรอนซ์ซินเตอร์ที่มีรูพรุน
3.เหล็กด้านหลัง
| ประสิทธิภาพการทำงาน | |
| แห้ง | ยากจน |
| น้ำมันหล่อลื่น | ดี |
| จารบีหล่อลื่น | ดีมาก |
| หล่อลื่นด้วยน้ำ | ยากจน |
| ของเหลวกระบวนการหล่อลื่น | ยากจน |
| ทั่วไป | หน่วย | ค่า | |
| โหลดสูงสุด, p |
คงที่ |
นิวตัน/มม.2 |
140 140 |
| อุณหภูมิในการทำงาน |
นาที |
องศาเซลเซียส |
- 40 130 |
| ค่าสัมประสิทธิ์การขยายตัวเชิงเส้นเนื่องจากความร้อน | ขนานกับพื้นผิว | 10-6/เค | 11 |
| ปกติต่อพื้นผิว | 10-6/เค | 29 |
| จารบีหล่อลื่น | ||
| ความเร็วในการเลื่อนสูงสุด U | นางสาว | 2.5 |
| ปัจจัย pU สูงสุด | นิวตัน/มม.2xm/วินาที | 2.8 |
| ค่าสัมประสิทธิ์แรงเสียดทาน | 0.06 – 0.12 |
| คำแนะนำ | |||
| ความหยาบผิวเพลา, Ra | ไมโครเมตร | ≤ 0.4 | |
| ความแข็งผิวเพลา |
ปกติ |
HB |
> 200 > 350 |
แบบตลับลูกปืนมีให้เลือกหลายขนาดมาตรฐาน
ตลับลูกปืนแบบเมตริกและบูชแบบอิมพีเรียลสั่งทำ: บูชแบบมาตรฐานในขนาดพิเศษ บูชแบบครึ่งตัว รูปทรงพิเศษที่ได้จากการปั๊ม ตลับลูกปืนพร้อมรอยบากระบุตำแหน่ง รูหล่อลื่นและร่องกลึง การออกแบบบูชแบบกำหนดเอง
