| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | ตลับลูกปืนเม็ดกลมร่องลึก |
| MOQ: | ตกลงกันได้ |
| ราคา: | Price Graphite Wear Plate Parts Factory Price |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |
| ความสามารถในการจําหน่าย: | บูชบรอนซ์ออนไลน์•ผู้ผลิตตลับลูกปืนเลื่อน•ซัพพลายเออร์บูชหล่อลื่นตนเอง |

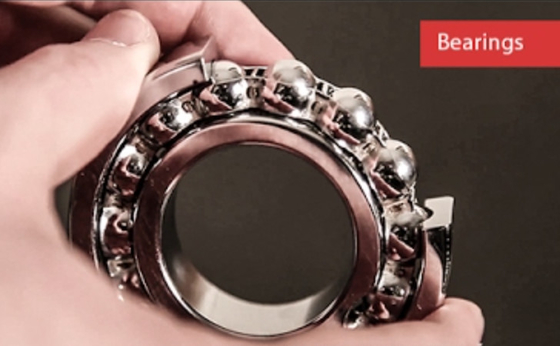

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม Gcr15 เป็นส่วนประกอบที่ผลิตขึ้นอย่างแม่นยำ ออกแบบมาเพื่อรองรับภาระหนักและให้การหมุนที่ราบรื่นและมีประสิทธิภาพ ตลับลูกปืนเหล่านี้มีดีไซน์สัมผัสเชิงมุมที่เป็นเอกลักษณ์ ซึ่งช่วยให้สามารถกระจายภาระได้อย่างสม่ำเสมอและลดแรงเสียดทาน ส่งผลให้มีอายุการใช้งานที่ยาวนานขึ้นและลดความต้องการในการบำรุงรักษา
เหล็ก SAE52100 ที่ใช้ในการผลิตตลับลูกปืนเหล่านี้เป็นที่รู้จักในด้านความแข็งแรง ความเหนียว และความทนทานต่อการสึกหรอสูง วัสดุนี้ถูกเลือกมาโดยเฉพาะเนื่องจากความสามารถในการทนต่อภาระหนักและสภาพการทำงานที่รุนแรง ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้แม้ในสภาวะที่ท้าทายที่สุด
นอกจากนี้ ตลับลูกปืนยังติดตั้งเม็ดลูกปืนเซรามิก Si3N4 ซึ่งมีความแข็ง ความแข็งแกร่ง และความทนทานต่อการกัดกร่อนที่เหนือกว่าเมื่อเทียบกับเม็ดลูกปืนเหล็กแบบดั้งเดิม เม็ดลูกปืนเซรามิกยังมีค่าสัมประสิทธิ์แรงเสียดทานที่ต่ำกว่า ส่งผลให้ลดการสร้างความร้อนและการใช้พลังงาน การผสมผสานระหว่างเหล็ก SAE52100 และเม็ดลูกปืนเซรามิก Si3N4 ทำให้เกิดตลับลูกปืนที่ไม่เพียงแต่ทนทานเท่านั้น แต่ยังมีประสิทธิภาพในแง่ของการใช้พลังงานอีกด้วย
การออกแบบสัมผัสเชิงมุมของตลับลูกปืนเหล่านี้ช่วยให้สามารถรองรับทั้งภาระแนวรัศมีและแนวแกน ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย ไม่ว่าจะเป็นเครื่องมือกล มอเตอร์ ปั๊ม หรืออุปกรณ์อุตสาหกรรมอื่นๆ ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม Gcr15 พร้อมเหล็ก SAE52100 และเม็ดลูกปืนเซรามิก Si3N4 เป็นตัวเลือกที่เชื่อถือได้และมีประสิทธิภาพสำหรับการรับประกันการทำงานที่ราบรื่นและเชื่อถือได้
ตลับลูกปืนแรงขับแบบเซนทริพิทัลส่วนใหญ่ใช้สำหรับการติดตั้งและยึดเพลาส่งกำลังที่มีทั้งภาระแนวรัศมีและแนวแกน
ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมมีรางวงแหวนด้านในและด้านนอกที่ถูกแทนที่ซึ่งกันและกันในทิศทางของแกนตลับลูกปืน ซึ่งหมายความว่าตลับลูกปืนเหล่านี้ได้รับการออกแบบมาเพื่อรองรับภาระรวม กล่าวคือ ภาระแนวรัศมีและแนวแกนที่กระทำพร้อมกัน
ความสามารถในการรับน้ำหนักตามแนวแกนของตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมจะเพิ่มขึ้นเมื่อมุมสัมผัสเพิ่มขึ้น มุมสัมผัสถูกกำหนดเป็นมุมระหว่างเส้นที่เชื่อมจุดสัมผัสของลูกปืนและรางในระนาบแนวรัศมี ซึ่งเป็นที่ที่ภาระรวมถูกส่งจากรางหนึ่งไปยังอีกรางหนึ่ง และเส้นตั้งฉากกับแกนตลับลูกปืน
| รหัส | ID(มม.) | OD(มม.) | W(มม.) |
| 7000AC | 10 | 26 | 8 |
| 7001AC | 12 | 28 | 8 |
| 7002AC | 15 | 32 | 9 |
| 7003AC | 17 | 35 | 10 |
| 7004AC | 20 | 42 | 12 |
| 7005AC | 25 | 47 | 12 |
| 7006AC | 30 | 55 | 13 |
| 7007AC | 35 | 62 | 14 |
| 7008AC | 40 | 68 | 15 |
| 7009AC | 45 | 75 | 16 |
7004 AC Y U GL P4
7005 AC Y U GL P4
7006 AC Y U GL P4
7007 AC Y U GL P4
71903 AC Y U GM P4
71904 AC Y U GM P4
71905 AC Y U GM P4
71907 AC Y U GM P4
AC: มุมสัมผัส 25˚
Y: กรงโพลีเอไมด์ (แต่อาจดีกว่าเรซินฟีนอลิก)
U: ประเภทสากล
GL: พรีโหลดเบา
GM: พรีโหลดปานกลาง
นี่คือตัวอย่างการใช้งานที่อาจใช้ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม:
ปั๊มอุตสาหกรรม
กระปุกเกียร์อุตสาหกรรม
พลังงานหมุนเวียน
คอมเพรสเซอร์
มอเตอร์ไฟฟ้าและเครื่องกำเนิดไฟฟ้าอุตสาหกรรม
รถบรรทุก รถพ่วง และรถโดยสาร
โลหะ
viiplus สามารถจัดหาตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมทั้งแบบมาตรฐานและแบบแม่นยำ
ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดียว
ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถว
ตลับลูกปืนเม็ดกลมสัมผัสสี่จุด
เหล็กอัด, ทองเหลืองอัด, โพลีเอไมด์, ผ้าแข็ง, ทองเหลืองแข็งกลึง
C = 15˚ ; AC = 25˚ ; B= มุมสัมผัส 40˚
เหล็ก SAE52100 และเซรามิก Si3N4 (ต่อท้าย HQ1)
ABEC-5, P5 = ISO Class 5 Tolerance
ABEC-7, P4 = ISO Class 4 Tolerance
ABEC-9, P2 = ISO Class 3 Tolerance
