| ชื่อแบรนด์: | VIIPLUS Sleeve & Bearing |
| เลขรุ่น: | C95400 อลูมิเนียมบรอนซ์ |
| MOQ: | บูชขนาดมาตรฐานไม่มีจำนวนสั่งซื้อขั้นต่ำ |
| ราคา: | Bushings High Quality Price Ratio B2B |
| เงื่อนไขการจ่ายเงิน: | T / T, L / C เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจําหน่าย: | เสียบแบริ่งกราไฟท์จีนผู้ผลิตผู้จำหน่ายโรงงานขายส่งแบริ่งวารสารโลหะ DU แบริ่งหล่อลื่นตัวเองแบริ่งแรงข |
MISUMI นำเสนอบูชชิ่งแบบไร้น้ำมันแรงเสียดทานต่ำคุณภาพสูงที่ทำจากโลหะผสมทองเหลือง เสริมด้วยกราไฟต์และทองแดง บูชชิ่งเหล่านี้ได้รับการออกแบบมาเพื่อให้ประสิทธิภาพที่ยอดเยี่ยมในการใช้งานทางอุตสาหกรรมที่หลากหลาย
โลหะผสมทองเหลืองที่ใช้ในบูชชิ่งมีความแข็งแรงและทนทานต่อการกัดกร่อนได้ดีเยี่ยม ทำให้มั่นใจได้ถึงความทนทานในระยะยาว การเติมกราไฟต์และทองแดงช่วยเพิ่มความทนทานต่อการสึกหรอและคุณสมบัติหล่อลื่นตัวเองของบูชชิ่ง
การออกแบบแบบไร้น้ำมันช่วยลดความจำเป็นในการหล่อลื่นเป็นประจำ ลดความต้องการในการบำรุงรักษาและต้นทุนการดำเนินงาน นอกจากนี้ยังทำให้บูชชิ่งเหมาะสำหรับการใช้งานในสภาพแวดล้อมที่ไม่ต้องการการปนเปื้อนของน้ำมัน
ลักษณะแรงเสียดทานต่ำของบูชชิ่งช่วยให้การทำงานของอุปกรณ์หมุนราบรื่นและมีประสิทธิภาพมากขึ้น เหมาะสำหรับการใช้งานในปั๊ม มอเตอร์ คอมเพรสเซอร์ และระบบกลไกอื่นๆ ที่มีการรับน้ำหนักและความเร็วสูง
บูชชิ่งโลหะผสมทองเหลืองของ MISUMI พร้อมการเสริมแรงด้วยกราไฟต์และทองแดง ผลิตขึ้นด้วยความแม่นยำเพื่อให้มั่นใจได้ถึงความพอดีที่แม่นยำและประสิทธิภาพที่เชื่อถือได้ เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการปรับปรุงประสิทธิภาพและความน่าเชื่อถือของระบบอุตสาหกรรมของคุณ

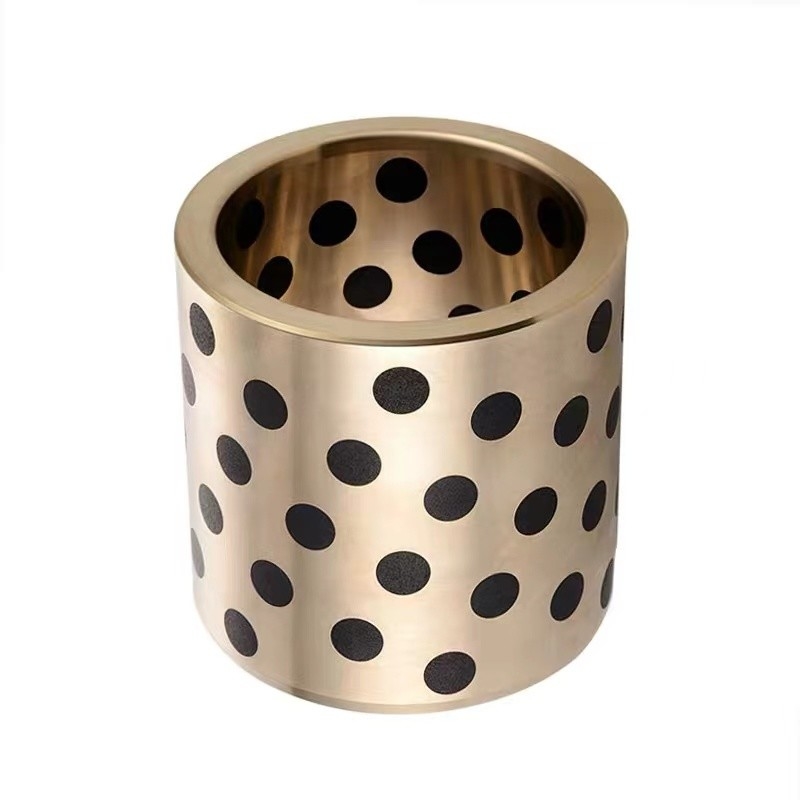

บูชชิ่งทองเหลืองเคลือบกราไฟต์ บูชชิ่งแบบไร้น้ำมัน - โลหะผสมทองเหลือง, แบบตรง, I.D. F7 (MISUMI) (MPBZU12-15)
MPBZ MPBZU MPBR MPBRU MPBPU MPBZP series บูชชิ่งนำทางทองเหลืองแบบไร้น้ำมันสำหรับหล่อลื่นตัวเอง
| ประเภท | แบบตรง | วัสดุบูชชิ่ง | ทองเหลืองเคลือบกราไฟต์ | ช่วงค่า PV สูงสุดที่อนุญาต (N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| ค่า PV สูงสุดที่อนุญาต (N/mm2•m/s) | 1.65 | โหลดสูงสุดที่อนุญาต (N/mm2) | 29 | ความเร็วสูงสุดที่อนุญาต (m/s) | 0.5 |
| ขนาดรูยึด | H7 |
รุ่น: วัสดุต่างๆ: โลหะผสมทองแดง สี
การจำแนกประเภท: MPBZU 20-10L ขนาด (20*24*10) MPBZU 20-15L ขนาด (20*24*15) MPBZU 20-20L ขนาด (20*24*20) MPBZU 20-25L ขนาด (20*24*25 ) MPBZU 20-30L ขนาด (20*24*30) MPBZU 20-35L ขนาด (20*24*35) MPBZU 20-40L ขนาด (20*24*40) MPBZU 20-45L ขนาด (20*24*45) MPBZU 20-50L ขนาด (20*24*50) MPBZU 20-55L ขนาด (20*24*55) JDB 20*25*15 JDB 20*25*20 JDB 20*25*25 JDB 20*25*30 JDB 20* 25*35 JDB 20*25*40
กลไกแบริ่ง: แรงเสียดทานของแข็ง
ชนิดสารหล่อลื่น: การหล่อลื่นแบบแข็ง
คุณสมบัติเพิ่มเติม: อุณหภูมิสูง
ทิศทางการรับน้ำหนักของแบริ่ง: แบริ่งแนวรัศมี
ขนาดมาตรฐาน MISUMI / FIBRO / DANLY, มีในสต็อก, คุณภาพดีที่สุด, ราคาดีที่สุด, bronzegleitlager.com คือตัวเลือกที่ดีที่สุด!
รายละเอียดสินค้า
| ประเภท | แบบตรง | วัสดุบูชชิ่ง | ทองเหลืองเคลือบกราไฟต์ |
|---|---|---|---|
| I.D. d(mm) | 12 | O.D. D(mm) | 15 |
| ความยาวรวม L(mm) | 15 | ช่วงค่า PV สูงสุดที่อนุญาต (N/mm2•m/s) | 1.1～2.0 |
| ค่า PV สูงสุดที่อนุญาต (N/mm2•m/s) | 1.65 | โหลดสูงสุดที่อนุญาต (N/mm2) | 29 |
| ความเร็วสูงสุดที่อนุญาต (m/s) | 0.5 | ขนาดรูยึด | H7 |
| ช่วงอุณหภูมิในการทำงาน(℃) | -40～150 | ช่วงอุณหภูมิในการทำงาน (ไม่มีการหล่อลื่น) ต่ำสุด | -40 |
| หมายเลขชิ้นส่วน | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
| D | O.D. m6 (*1) | เส้นผ่านศูนย์กลางของตัวเรือน H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| หมายเลขชิ้นส่วน | L | MPBZ | MPBZU | |||||||||||||||||||||
| ประเภท | dF7 | Dm6 (*1) |
ความหนา (N) | *สกรูตัวหยุดการหมุน (อ้างอิง) | Dm6 (*1) |
ความหนา (N) | ||||||||||||||||||
| MPBZ MPBZU *ขนาด L ใน ( ) มีเฉพาะสำหรับ MPBZ เท่านั้น |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
[ ! ]สำหรับเส้นผ่านศูนย์กลางของตัวเรือน แนะนำให้ใช้ค่าความคลาดเคลื่อน H7 (*2) กับขนาด D (*1) (ดูตารางที่ 1) *ขนาดที่ระบุของสกรูตัวหยุดการหมุนเป็นขนาดที่แนะนำ
