| ชื่อแบรนด์: | viiplus |
| เลขรุ่น: | หาตำแหน่งแบริ่ง |
| MOQ: | ตกลงกันได้ |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |
| ความสามารถในการจําหน่าย: | เสียบแบริ่งกราไฟท์จีนผู้ผลิตผู้จำหน่ายโรงงานขายส่งแบริ่งวารสารโลหะ DU แบริ่งหล่อลื่นตัวเองแบริ่งแรงข |

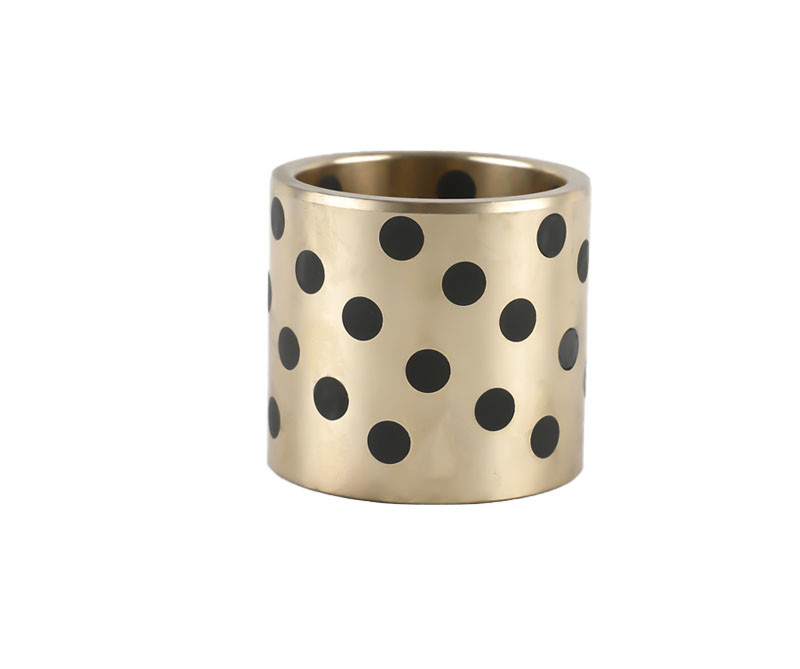

ขอแนะนำบูช MPBZ10-12 แบบฝังสารหล่อลื่นแข็ง ซึ่งผลิตจากโลหะผสมทองเหลืองคุณภาพสูง บูชนี้โดดเด่นด้วยคุณสมบัติพิเศษที่ผสมผสานความทนทานและการหล่อลื่นในตัว
สารหล่อลื่นแข็งที่ฝังอยู่ในบูชช่วยให้การทำงานราบรื่นและเชื่อถือได้โดยไม่จำเป็นต้องหล่อลื่นเป็นประจำ คุณสมบัตินี้ช่วยลดความต้องการในการบำรุงรักษาอย่างมากและยืดอายุการใช้งานของบูช ทำให้เป็นโซลูชันที่คุ้มค่าสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย
วัสดุโลหะผสมทองเหลืองที่ใช้ในการผลิตบูชนี้ให้ความทนทานต่อการกัดกร่อนและการสึกหรอได้ดีเยี่ยม คุณสมบัตินี้รวมกับการออกแบบที่แม่นยำของบูชทำให้มั่นใจได้ถึงความพอดีและการทำงานที่ดีที่สุดแม้ในสภาพแวดล้อมที่ต้องการมากที่สุด
ไม่ว่าคุณกำลังมองหาบูชทดแทนสำหรับชิ้นส่วนที่สึกหรอหรือต้องการโซลูชันที่เชื่อถือได้สำหรับอุปกรณ์ใหม่ บูช MPBZ10-12 แบบฝังสารหล่อลื่นแข็งของเราคือตัวเลือกที่สมบูรณ์แบบ ติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมหรือสั่งซื้อ ทีมผู้เชี่ยวชาญของเราพร้อมเสมอที่จะช่วยเหลือคุณในเรื่องความต้องการบูชของคุณ
| ชนิด | แบบตรง | วัสดุบูช | ทองเหลืองอัดกราไฟต์ |
|---|---|---|---|
| I.D. d(มม.) | 10 | O.D. D(มม.) | 14 |
| ความยาวรวม L(มม.) | 12 | ช่วงค่า PV ที่อนุญาตสูงสุด(N/mm2•m/s) | 1.1～2.0 |
| ค่า PV ที่อนุญาตสูงสุด(N/mm2•m/s) | 1.65 | โหลดที่อนุญาตสูงสุด(N/mm2) | 29 |
| ความเร็วที่อนุญาตสูงสุด(m/s) | 0.5 | ขนาดรูยึด | H7 |
| ช่วงอุณหภูมิในการทำงาน(℃) | -40～150 | ช่วงอุณหภูมิในการทำงาน (ไม่มีการหล่อลื่น) ต่ำสุด | -40 |
โลหะผสมทองเหลืองแรงดึงสูงฝังสารหล่อลื่นแข็ง
ทองเหลืองแรงดึงสูง
| หมายเลขชิ้นส่วน | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
■ตารางที่ 1
| D | O.D. m6 (*1) | เส้นผ่านศูนย์กลางของตัวเรือน H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| หมายเลขชิ้นส่วน | L | MPBZ | MPBZU | |||||||||||||||||||||
| ชนิด | dF7 | Dm6 (*1) |
ความหนา (N) | *สกรูตัวหยุดการหมุน (อ้างอิง) | Dm6 (*1) |
ความหนา (N) | ||||||||||||||||||
| MPBZ MPBZU *ขนาด L ใน ( ) มีให้สำหรับ MPBZ เท่านั้น |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
| ชนิด | แบบตรง | วัสดุบูช | ทองเหลืองอัดกราไฟต์ | ช่วงค่า PV ที่อนุญาตสูงสุด(N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| ค่า PV ที่อนุญาตสูงสุด(N/mm2•m/s) | 1.65 | โหลดที่อนุญาตสูงสุด(N/mm2) | 29 | ความเร็วที่อนุญาตสูงสุด(m/s) | 0.5 |
| ขนาดรูยึด | H7 |
โปรดตรวจสอบชนิด/ขนาด/ข้อมูลจำเพาะของชิ้นส่วน MPBZ10-12 ในซีรีส์ Oil Free Bushing - Brass Alloy, Straight, I.D. F7 (บูชไร้น้ำมันของจีน)
โลหะผสมหลากหลายชนิดที่ประกอบด้วยธาตุมากกว่าสองชนิดเรียกว่าทองเหลืองพิเศษ เช่น อะลูมิเนียม ตะกั่ว ดีบุก แมงกานีส นิกเกิล เหล็ก องค์ประกอบซิลิคอนของโลหะผสมทองแดง ทองเหลืองแรงสูงเป็นหนึ่งในนั้น ทองเหลืองแรงสูงมีความทนทานต่อการสึกหรอสูง ทองเหลืองแรงสูง ความแข็ง ความทนทานต่อการกัดกร่อนทางเคมีที่แข็งแกร่ง นอกจากนี้ยังมีคุณสมบัติทางกลในการตัดเฉือนที่เหนือกว่ามาก ทองเหลืองแรงสูงมักใช้ในการผลิตแผ่น บาร์ บาร์ ท่อ ชิ้นส่วนหล่อ ฯลฯ องค์ประกอบทางเคมี
สูตรทางเคมีของทองเหลืองแรงสูงคือ ZCuZn25Ai6Fe3Mn3 ซึ่งมีทองแดงประมาณ 65% และสังกะสี 25% อะลูมิเนียมช่วยเพิ่มความแข็งแรง ความแข็ง และความทนทานต่อการกัดกร่อนของทองเหลือง มีทองเหลืองสามชนิดที่อุณหภูมิห้อง: ทองเหลืองที่มีปริมาณสังกะสีต่ำกว่า 35% และโครงสร้างจุลภาคที่อุณหภูมิห้องประกอบด้วยสารละลายแข็งเฟสเดียว A หรือที่เรียกว่าทองเหลือง A
การประยุกต์ใช้ทองเหลืองนั้นแพร่หลายมาก การหล่อที่ทำจากแบริ่งและบูช ปัจจุบันในประเทศส่วนใหญ่ทำจากทองเหลืองแรงสูงสำหรับแบริ่งไร้น้ำมันหล่อลื่นแบบแข็ง (ต่อไปนี้เรียกว่าแบริ่งตกแต่งแบบแข็ง) คือการใช้ทองเหลือง Gao Ligao strength เป็นเมทริกซ์ และฝังสารเติมแต่งโพลีเมอร์ทรงกระบอกที่จัดเรียงตามแนวรัศมีอย่างเป็นระเบียบสำหรับวัสดุเสียดทาน (เช่น กราไฟต์ 2 - โมลิบดีนัม เอทิลีน น้ำมัน และสารหล่อลื่นอื่นๆ) ความเหนือกว่าอยู่ที่การทำจากโลหะผสมทองแดงและวัสดุต่อต้านแรงเสียดทานที่ไม่ใช่โลหะมีข้อดีที่เสริมซึ่งกันและกัน ไม่เพียงแต่มีความสามารถในการรับน้ำหนักสูง และการฝ่าวงล้อม - เส้นบนการหล่อลื่นจาระบีแบริ่งฟิล์มน้ำมัน บรรลุการหล่อลื่นโดยไม่มีน้ำมัน การหล่อลื่นแบบแข็งที่ฝังอยู่เป็นเรื่องง่ายที่จะสร้างฟิล์มหล่อลื่น ซึ่งมีบทบาทอย่างมากในการปรับปรุงประสิทธิภาพการเสียดสีและการสึกหรอ และมีความเสถียร เชื่อถือได้ และคุ้มค่า เมื่อเทียบกับแบริ่งไร้น้ำมันแบบคอมโพสิต มีข้อดีคือสามารถแปรรูปได้ดี ความแม่นยำสูง ความสามารถในการรับน้ำหนักที่แข็งแกร่ง และความทนทานต่อการสึกหรอที่ดี พุ่มไม้ไกด์แบบหล่อลื่นตัวเองสามารถใช้ได้ในหลายสาขา เช่น ข้อต่อเครื่องจักรวิศวกรรม เช่น รถขุด เครื่องขูดเหมือง สว่านหมุน รถปั๊มคอนกรีต เครื่องเจาะหิน รอก เครนท่าเรือ ฯลฯ และเครื่องจักรโลหะวิทยา เครื่องจักรหล่อ เครื่องจักรอนุรักษ์น้ำ เครื่องจักรขนส่ง โรงสี เครื่องเป่าขวด เครื่องเป่าฟิล์ม เครื่องฉีดขึ้นรูป การหนีบแบบไขว้ ดิฟเฟอเรนเชียล กลไกยาง รถพ่วง คานสมดุล สวิตช์สุญญากาศ ฯลฯ
สาขาการใช้งาน:
1. แบริ่งพิเศษสำหรับเครื่องจักรก่อสร้าง
2. แบริ่งพิเศษสำหรับเครื่องฉีดขึ้นรูป
3. แบริ่งพิเศษสำหรับแม่พิมพ์
4. รถยนต์: คอมเพรสเซอร์เครื่องปรับอากาศ ปั๊มเชื้อเพลิง กระปุกเกียร์ โช้คอัพ มอเตอร์สตาร์ท ฯลฯ
5. ส่วนประกอบไฮดรอลิก: ปั๊มเฟือง ปั๊มลูกสูบ ปั๊มใบพัด คอมเพรสเซอร์ กระบอกสูบน้ำมัน ฯลฯ
6. เครื่องจักรโลจิสติกส์และท่าเรือ: เครื่องจักรโลจิสติกส์กลางแจ้ง เช่น รถขนย้าย รถยก รถยกแพลตฟอร์ม และเครื่องจักรท่าเรือ
7. เครื่องจักรปั๊มขึ้นรูป การตีขึ้นรูป และการกด
8. เครื่องจักรกลการเกษตร: เครื่องเก็บเกี่ยวรวม เครื่องหยอดเมล็ด เครื่องอัดฟาง เครื่องบด รถแทรกเตอร์ และกระบอกสูบอื่นๆ ระบบกันสะเทือน ชิ้นส่วนข้อต่อ และชิ้นส่วนอื่นๆ ที่ไม่สามารถเติมเชื้อเพลิงหรือยากต่อการสร้างฟิล์มน้ำมัน
9. อุปกรณ์สำนักงาน: เครื่องโทรสาร เครื่องถ่ายเอกสาร เครื่องทำลายเอกสาร เครื่องสแกนเนอร์ เครื่องพิมพ์ และข้อต่อและชิ้นส่วนเคลื่อนที่แบบลูกสูบอื่นๆ
10. เครื่องจักรอาหาร
11. สิ่งอำนวยความสะดวกด้านพลังงาน: พลังงานใหม่ที่เป็นมิตรต่อสิ่งแวดล้อม เช่น การผลิตไฟฟ้าจากพลังงานลม การผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ การผลิตไฟฟ้าจากพลังงานน้ำ และการใช้งานอื่นๆ ที่สะดวก
12. อุปกรณ์ออกกำลังกายและความบันเทิง
| รุ่น/แบรนด์ที่เกี่ยวข้อง | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| JDB-2 | JDB-22 | JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | เหล็ก+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | เหล็ก+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | เหล็ก+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| องค์ประกอบทางเคมี | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| ความหนาแน่น(g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| ความแข็ง (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| ความต้านทานแรงดึง (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| การยืดตัว (%) | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| การใช้ อุณหภูมิ(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| โหลดไดนามิกสูงสุด(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| ความเร็วเชิงเส้นสูงสุด(m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| ค่า PV สูงสุดของการหล่อลื่น (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| ปริมาณการเสียรูปอัดถาวร (300N/mm²) |
＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
