| ชื่อแบรนด์: | Gleitlager Permaglide PAP Buchsen |
| เลขรุ่น: | PAP Bushes เทียบเท่า |
| MOQ: | ตกลงกันได้ |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T |
| ความสามารถในการจําหน่าย: | บูชแขนบรอนซ์จีนผู้ผลิตซัพพลายเออร์โรงงานขายส่งบูชหล่อลื่นด้วยตัวเองโลหะแบริ่งเหล็กหล่อบูชปลอกแขน POM |

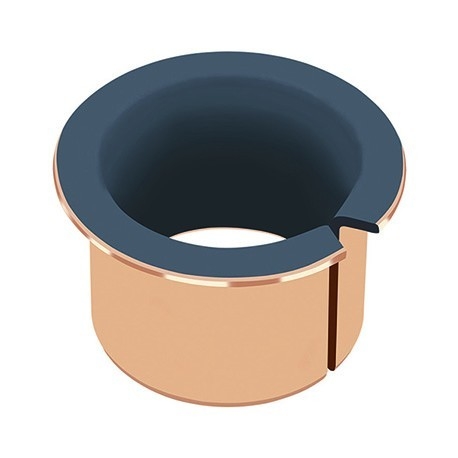

ปลอกบูช PAP Bushing Sliding Sleeve สร้างจากเหล็กและวัสดุเทียบเท่า (Polytetrafluoroethylene) เป็นส่วนประกอบที่มีความทนทานและมีประสิทธิภาพสูง ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมต่างๆ ด้วยเส้นผ่านศูนย์กลางเทียบเท่า 3535 มม. ปลอกสไลด์นี้ช่วยให้การทำงานราบรื่นและลดแรงเสียดทานในสภาพแวดล้อมที่ต้องการ
โครงสร้างเหล็กให้ความแข็งแรงและความแข็งแกร่งที่จำเป็น ในขณะที่วัสดุหรือวัสดุเทียบเท่าให้ความทนทานต่อการสึกหรอและเสถียรภาพทางเคมีเป็นพิเศษ การผสมผสานวัสดุเหล่านี้ทำให้ PAP Bushing Sliding Sleeve เหมาะสำหรับการจัดการของเหลว ก๊าซ และสื่ออื่นๆ ที่มีความดันสูงในสภาพแวดล้อมอุตสาหกรรมที่ต้องการ
การออกแบบปลอกสไลด์ช่วยให้การเคลื่อนที่ราบรื่นและควบคุมได้ ในขณะที่ลดการสึกหรอของปลอกและส่วนประกอบที่ประกบกัน คุณสมบัติการออกแบบนี้ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวและลดความต้องการในการบำรุงรักษา
ไม่ว่าจะใช้ในการสำรวจน้ำมันและก๊าซ การแปรรูปสารเคมี หรือการใช้งานทางอุตสาหกรรมอื่นๆ PAP Bushing Sliding Sleeve พร้อมด้วยเหล็กและวัสดุเทียบเท่า ให้โซลูชันที่แข็งแกร่งและเชื่อถือได้สำหรับการทำงานที่ราบรื่นและมีประสิทธิภาพ

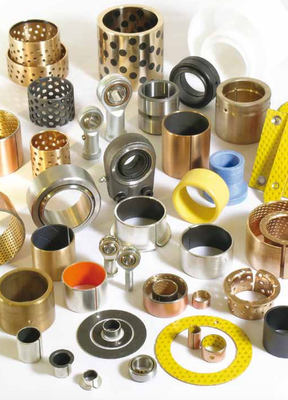

เราผลิตการออกแบบพิเศษทั้งหมดในระยะเวลาอันสั้น!บูชทรงกระบอก บูชหน้าแปลน แหวนรองรับแรงขับ แถบ วัสดุผสมสไลด์แบบห่อแบริ่ง, ...
ตลับลูกปืนสไลด์แบบแห้งวัสดุผสมแบบห่อ บรอนซ์ / DIN 1494 / ISO 3547 ไม่ต้องบำรุงรักษา การเลื่อนและการสึกหรอที่ดีเยี่ยม
| รายการ | คำอธิบาย | ขนาด |
| 1 | PAF 1217 P10 | MUF 121417 |
| 2 | PAF 1509 P10 | MUF 151709 |
| 3 | PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
| 4 | PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
| 5 | PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
| 6 | PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
| 7 | PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
| 8 | PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
| 9 | PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
| 10 | PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
| 11 | PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
| 12 | PAP 5050 P10 | GLY.PG 505550 F |
| 13 | PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
| 14 | PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
| 15 | PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
| 16 | PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
| 17 | PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
| 18 | PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
| 19 | PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
| 20 | PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
รายละเอียดทางเทคนิค
ทำให้โลกหมุนไป
การเลื่อนและการสึกหรอที่ดีเยี่ยม สำหรับการเคลื่อนไหวทุกประเภท ความสามารถในการรับน้ำหนักสูง ทนทานต่อการกัดกร่อนได้ดี ไม่เป็นแม่เหล็ก
| พื้นผิวสไลด์: | |
| วัสดุรองรับ: | บูชบรอนซ์หรือเหล็ก |
| โหลดแบบไดนามิก: | ≤ 140 N/mm² |
| โหลดแบบคงที่: | ≤ 200 N/mm² |
| ความเร็วในการเลื่อน: | ≤ 2,5 m/s |
| ค่าแรงเสียดทาน: | 0,02 - 0,20 µ |
| ค่า PV สูงสุด: | 1,8 N/mm² x m/s |
| ความเครียดจากอุณหภูมิ: | -200 ถึง +280 °C |
| การบำรุงรักษา: | ไม่ต้องบำรุงรักษา |
| ความคลาดเคลื่อนของตัวเรือน: | H7 |
| ความคลาดเคลื่อนหลังการติดตั้ง: | H9 |
| ความคลาดเคลื่อนของเพลา: | f7 หรือ f8 |
| วัสดุเพลา: | เหล็ก แข็งหรือไม่อบแข็ง ความหยาบ Rz < 2-3 |
ตลับลูกปืนธรรมดา- รวบรวมหลักการของการเลื่อนที่สึกหรอน้อยอย่างถาวร
การใช้ พลาสติกบนฐานโลหะ วัสดุได้สร้างการผสมผสานวัสดุที่รวมคุณสมบัติการเลื่อนที่ยอดเยี่ยมเข้ากับความสามารถในการรับน้ำหนักและการนำความร้อนของโลหะ การใช้สารหล่อลื่นแข็งในเมทริกซ์พลาสติกช่วยให้การทำงานโดยไม่ต้องหล่อลื่นด้วยน้ำมันหรือจาระบี – นี่คือตลับลูกปืน Permaglide® แบบธรรมดาในวัสดุ กลุ่ม P1รวมถึง P10 อย่างไรก็ตาม ไม่สามารถทำภารกิจของแอปพลิเคชันตลับลูกปืนธรรมดาให้สำเร็จได้เสมอไปกับผลิตภัณฑ์ที่ทำจากวัสดุที่ไม่ต้องบำรุงรักษา ในกรณีดังกล่าว วัสดุ P2 ที่มีการบำรุงรักษาน้อย มีจำหน่าย
ขึ้นอยู่กับความต้องการของลูกค้าและการใช้งานเฉพาะ มีจำนวน วัสดุที่ไม่ต้องบำรุงรักษาและการบำรุงรักษาน้อย มีจำหน่ายพร้อมโครงสร้างจุลภาคที่เหมือนกัน โครงสร้างการเผาผนึกบรอนซ์ที่มีรูพรุนนำไปใช้กับแผ่นหลังเหล็กหรือบรอนซ์และถูกอิ่มตัวด้วยส่วนผสมของพลาสติกที่เกี่ยวข้อง สารหล่อลื่นแข็งสร้างฟิล์มระหว่างพื้นผิวสไลด์ มันมีส่วนช่วยในการทำงานที่มีเสียงรบกวนต่ำที่ความเร็วคงที่และค่าสัมประสิทธิ์แรงเสียดทานต่ำตลอดอายุการใช้งานทั้งหมดของส่วนประกอบ สิ่งนี้ทำได้โดยการผสม (Poly Tetra Fluoro Ethylene) กับสารเติมแต่งที่ทนต่อการสึกหรอและนำความร้อน
ไม่สามารถหาโซลูชันที่ต้องการสำหรับการใช้งานตลับลูกปืนธรรมดาด้วยผลิตภัณฑ์ที่ทำจากวัสดุที่ไม่ต้องบำรุงรักษาสำหรับหน้าที่และการใช้งานทั้งหมด สำหรับหน้าที่และการใช้งานดังกล่าว มีวัสดุที่บำรุงรักษาน้อย ในกรณีนี้ พื้นผิวสไลด์ที่รับภาระการสึกหรอถูกกำหนดจากเมทริกซ์ PVDF (Polyvinylidene Fluoride)
Gleitlager Permaglide PAP Buchsen Equivalent เป็นวัสดุสไลด์ที่มีตะกั่วและแข็งแกร่งพร้อมประสิทธิภาพทางไตรโบโลจีสูงสุด ได้รับการออกแบบสำหรับการใช้งานแบบแห้งที่ไม่ต้องบำรุงรักษา แต่ยังสามารถนำไปใช้ในระบบที่มีการหล่อลื่นด้วยของเหลวได้
คุณสมบัติเฉพาะ:
การผลิตวัสดุ
มวลสารหล่อลื่นแข็งถูกผลิตขึ้นในกระบวนการผสมที่ปรับเปลี่ยนเป็นพิเศษ ในการดำเนินการเผาผนึกแบบขนานและต่อเนื่อง ผงบรอนซ์จะถูกเผาผนึกบนแผ่นหลังเหล็กหรือบรอนซ์เป็นชั้นสไลด์ ซึ่งจะทำให้เกิดชั้นสไลด์ที่มีความหนาตั้งแต่ 0.2 มม. ถึง 0.35 มม. และปริมาตรรูพรุนประมาณ 30 % ถัดไป ช่องว่างจะถูกเติมด้วยสารหล่อลื่นแข็งโดยใช้ลูกกลิ้งอิ่มตัว
ขั้นตอนการดำเนินการนี้ถูกควบคุมในลักษณะที่ชั้นการวิ่งเข้าของสารหล่อลื่นแข็งหนาไม่เกิน 0.03 มม. ถูกผลิตขึ้นเหนือชั้นสไลด์ ในการบำบัดความร้อนเพิ่มเติม คุณสมบัติเฉพาะของระบบวัสดุจะถูกปรับ และความคลาดเคลื่อนความหนาที่ต้องการของวัสดุคอมโพสิตจะถูกผลิตโดยใช้คู่ลูกกลิ้งที่ควบคุม
1. การทำงานที่ไม่ต้องบำรุงรักษาภายใต้สภาวะการวิ่งแบบแห้ง
2. การเคลื่อนที่แบบหมุนหรือแบบสั่น
3. สูงสุดถึงความเร็ว 2 m/s
4. การเคลื่อนที่แบบเชิงเส้น
5. ช่วงอุณหภูมิ -200 °C ถึง 280 °C
คุณสมบัติเฉพาะ:
| ลักษณะ | หน่วย | P20, P22*, P23* | P200, P202*, P203* |
| ไม่มีสารตะกั่ว | – | ไม่ | ใช่ |
| pvmax | MPa · m/s | 3 | 3.3 |
| pmax.stat. | MPa | 250 | 250 |
| pmax.dyn. | MPa | 70 ที่ v ≤ 0.042 m/s | 70 ที่ v ≤ 0.047 m/s |
| vmax | m/s | 3 ที่ p ≤ 1.00 MPa | 3.3 ที่ p ≤ 1.00 MPa |
| T | °C | -40 ถึง +110 | -40 ถึง +110 |
เพื่อ ลดค่าสัมประสิทธิ์แรงเสียดทานและปรับปรุงการนำความร้อน สารเติมแต่งพิเศษจะถูกผสมลงในเมทริกซ์ นอกจากนี้ พื้นผิวของชั้นสไลด์อาจติดตั้งร่องระบายหล่อลื่นเพื่อรองรับจาระบีหรือน้ำมัน
สำหรับตลับลูกปืน Permaglide® สำหรับข้อกำหนดด้านประสิทธิภาพที่สูงมาก ได้กำหนดและนำเมทริกซ์พลาสติก PEEK (Poly Ketone) มาใช้ ซึ่งผสมกับสารตัวเติมขนาดนาโนพิเศษเพื่อ ปรับปรุงคุณสมบัติทางไตรโบโลจี
คล้ายกับตลับลูกปืนเครื่องยนต์ ความต้องการทางเทคนิคที่เพิ่มขึ้นและการกวาดล้างการติดตั้งที่ลดลงเป็นตัวกำหนดความพยายามในการพัฒนาสำหรับตลับลูกปืน Permaglide® สอดคล้องกับความต้องการของลูกค้า ไม่เพียงแต่รูปทรงและรูปร่างเท่านั้นที่ได้รับการพัฒนาอย่างเลือกสรร แต่ยังได้รับการปรับให้เหมาะสมเป็นระบบพื้นผิวสไลด์ ซึ่งมีการคำนึงถึงโมเมนตัมจลนศาสตร์ที่ปรับตามวัตถุประสงค์ของคู่สไลด์ นอกจากนี้ ลูกค้าไม่จำเป็นต้องปรับการออกแบบชุดประกอบของตนให้เข้ากับองค์ประกอบการสไลด์ ตลับลูกปืน Permaglide® จะปรับให้เข้ากับการออกแบบชุดประกอบอย่างเหมาะสมที่สุด
| การกำหนด | ผู้ผลิต | ระยะเวลา | |
| JUM0240 | เบ็ดเตล็ด | 186 × | |
| PAP0203 P10 | PERMAGLID | 992 × | 2.00 x 3.50 x 3.00 มม. |
| PAP0205 P10 | PERMAGLID | 600 × | 2.00 x 3.50 x 5.00 มม. |
| PAP0303 P10 | PERMAGLID | 686 × | 3.00 x 4.50 x 3.00 มม. |
| PAP0303 P14 | PERMAGLID | 570 × | 3.00 x 4.50 x 3.00 มม. |
| PAP0304 P10 | PERMAGLID | 343 × | 3.00 x 4.50 x 4.00 มม. |
| PAP0304 P14 | PERMAGLID | 700 × | 3.00 x 4.50 x 4.00 มม. |
| PAP0305 P10 | PERMAGLID | 197 × | 3.00 x 4.50 x 5.00 มม. |
| PAP0306 P10 | PERMAGLID | 607 × | 3.00 x 4.50 x 6.00 มม. |
| PAP0306 P14 | PERMAGLID | 578 × | 3.00 x 4.50 x 6.00 มม. |
| PAP0403 P10 | PERMAGLID | 46 × | 4.00 x 5.50 x 3.00 มม. |
| PAP0403 P14 | PERMAGLID | 659 × | 4.00 x 5.50 x 3.00 มม. |
| PAP0404 P10 | PERMAGLID | 222 × | 4.00 x 5.50 x 4.00 มม. |
| PAP0404 P14 | PERMAGLID | 998 × | 4.00 x 5.50 x 4.00 มม. |
| PAP0406 P10 | PERMAGLID | 107 × | 4.00 x 5.50 x 6.00 มม. |
| PAP0406 P11 | PERMAGLID | 993 × | 4.00 x 6.00 x 6.00 มม. |
| PAP0406 P14 | PERMAGLID | 119 × | 4.00 x 5.50 x 6.00 มม. |
| PAP0410 P10 | PERMAGLID | 143 × | 4.00 x 5.50 x 10.00 มม. |
| PAP0410 P14 | PERMAGLID | 512 × | 4.00 x 5.50 x 10.00 มม. |
| PAP0505 P10 | PERMAGLID | 998 × | 5.00 x 7.00 x 5.00 มม. |
| PAP0505 P11 | PERMAGLID | 879 × | 5.00 x 7.00 x 5.00 มม. |
| PAP0508 P10 | PERMAGLID | 137 × | 5.00 x 7.00 x 8.00 มม. |
| PAP0510 P14 | PERMAGLID | 17 × | 5.00 x 7.00 x 10.00 มม. |
| PAP0606 P10 | PERMAGLID | 273 × | 6.00 x 8.00 x 6.00 มม. |
| PAP0606 P11 | PERMAGLID | 41 × | 6.00 x 8.00 x 6.00 มม. |
