| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | L-Gibs - ทองแดงปราศจากน้ำมัน |
| MOQ: | ตกลงกันได้ |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T |
| ความสามารถในการจําหน่าย: | สายพานกราฟิต, ประเทศจีน, ผู้ผลิต, ผู้จําหน่าย, โรงงาน, ขายส่งส่งยอดขาย, สายพานทรายงานโลหะ, สายพาน PT |
สไลด์ Gib Self-Lubricating Slide เป็นส่วนประกอบที่ผลิตด้วยความแม่นยําที่ออกแบบมาเพื่อให้มีการทํางานที่เรียบร้อยและน่าเชื่อถือได้ในการใช้งานแบบเจาะสร้างจากทองแดง, มันมีความทนทานและทนทานต่อการสกัดอย่างยอดเยี่ยม, รับประกันผลงานที่ยั่งยืน แม้กระทั่งภายใต้ภาระที่สูงและการใช้งานบ่อย
คุณสมบัติการผสมผสานตัวเองของ Gib Slide เป็นข้อดีสําคัญที่ลดความจําเป็นในการผสมผสานและบํารุงรักษาเป็นประจําการออกแบบที่นวัตกรรมนี้รับประกันการจําหน่ายน้ํามันย่อยอย่างต่อเนื่องต่อพื้นผิวที่สัมผัส, ลดการขัดแย้งและการสวมใส่ให้น้อยที่สุด ส่งผลให้การทํางานเรียบร้อยและมีประสิทธิภาพมากขึ้น
วัสดุทองแดงที่เลือกสําหรับ Gib Slide เป็นวัสดุที่โด่งดังสําหรับคุณสมบัติกลไกสูงของมัน รวมถึงความแข็งแรงและความแข็งแรง วัสดุนี้ยังทนต่อการกัดกร่อนทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมอุตสาหกรรมต่าง ๆ.
เครื่องเจาะหม้อทองแดงแข็ง สไลด์ Gib Self-Lubricating สามารถติดตั้งและบูรณาการเข้ากับระบบเจาะหม้อที่มีอยู่ได้ง่ายการออกแบบที่คอมแพคต์และการผลิตความแม่นยําของมันให้ความปลอดภัยและน่าเชื่อถือ, ลดความเป็นไปได้ของความผิดสอดคล้องหรือสลิด
โดยรวมแล้ว เครื่อง Punching Mold Solid Bronze Self-Lubricating Gib Slide เป็นทางออกที่แข็งแกร่งและน่าเชื่อถือสําหรับการใช้งานแบบ Punching Mold ที่ต้องการการทํางานที่เรียบร้อยและมีประสิทธิภาพการผลิตอย่างแม่นยํา, การออกแบบที่หล่อลื่นตัวเอง และวัสดุที่มีคุณภาพสูง ทําให้มันเป็นตัวเลือกที่น่าเชื่อถือสําหรับการใช้งานในอุตสาหกรรม
สายสวมทองแดง

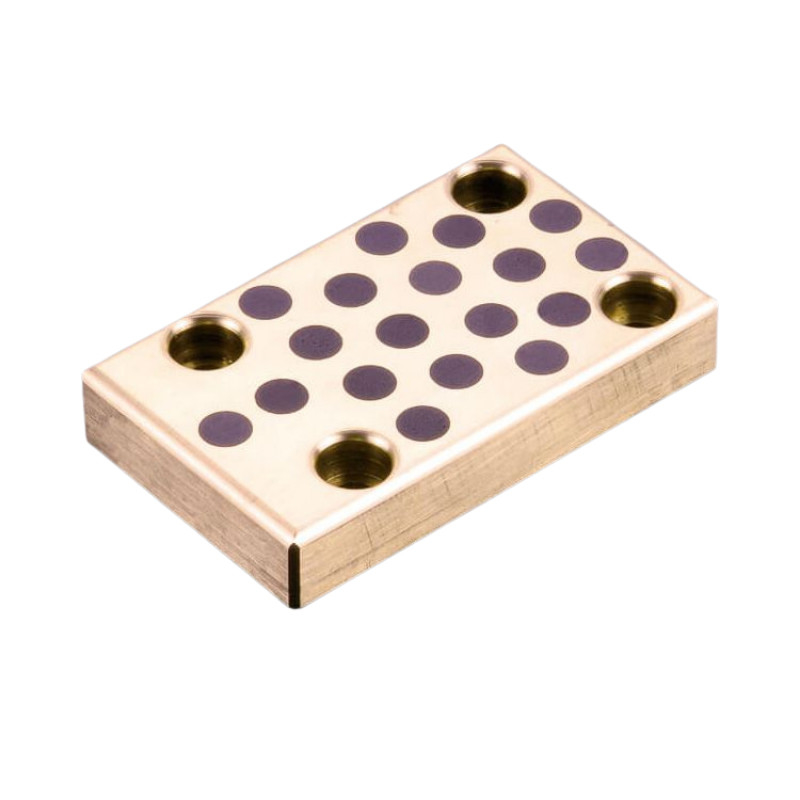

แผ่นสไลด์ Gib แผ่นกราฟิต รายละเอียดและขนาดของชิ้นส่วนบางส่วนอาจไม่ได้ครอบคลุมทั้งหมด
ผลิตภัณฑ์ตามสั่ง
Gibs - สับสนธิทองแดงไร้น้ํามัน
ข้อมูลรายละเอียดเกี่ยวกับห่อเลื่อนตัวเอง ไม่ใช้น้ํามัน ไม่ใช้น้ํามัน การนําทางบัว, ทะเบียนสวม, เครื่องล้าง, L กิ๊บส์, V บล็อก ติดต่อ
อะไหล่มาตรฐานสําหรับการสแตมป์และการเจาะ > อุปกรณ์นํา > อุปกรณ์นําไร้น้ํามัน
SelfLube ผลิตL-gibs, สี่เหลี่ยม gibs และV-gibs, ที่ใช้ในการนําและควบคุมการเคลื่อนไหวเชิงเส้นในแอปพลิเคชั่นที่ภาระหนักพบกับ: เครื่องพิมพ์โลหะ, โมล์ม, เครื่องจักรพิเศษและอุปกรณ์หนักทุกชนิด
ผลิตจากวัสดุแข็งอลูมิเนียมทองแดงทั้งด้วยหรือไม่มีการเลื่อนตัวเองกราฟิต, SelfLube's gibs มีให้เลือกในหลายขนาดแบบสแตนดาร์ทในนิ้วและเมตร และถ้ากิ๊บแบบสแตนดาร์ทจะไม่ทํางาน SelfLube สามารถทํากิ๊บตามต้องการได้ในขนาดไหนก็ได้
นอกจากนี้, ประเภทอื่น ๆ ของ gibs, ส่วนใหญ่ที่เกี่ยวข้องกับโลหะ stamping dies, สามารถพบได้ในส่วน Guide Components.

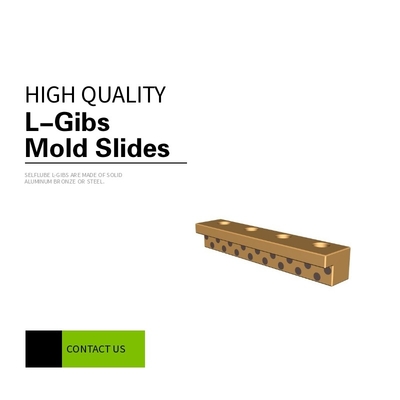

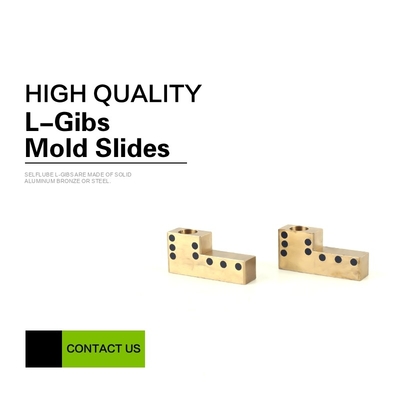

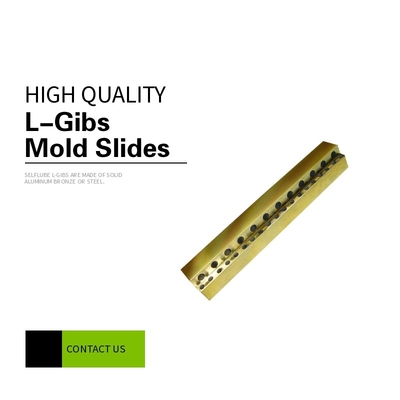

SelfLube L-gibs ผลิตจากอลูมิเนียมแท้ ทองแดงหรือเหล็กอลูมิเนียมทองแดงของเราสามารถสั่งได้ทั้งด้วยหรือไม่มีกราฟไตต์ที่หล่อลื่นตัวเอง หรือรูการติดตั้งที่ขุดก่อนเราไม่ได้ทําเหล็ก L-gibs กับกราฟิตใช้ในการนําและควบคุมการเคลื่อนไหวเชิงเส้น ส่วนประกอบเหล่านี้มีหลายขนาดมาตรฐาน หากขนาดมาตรฐานจะไม่ทํางานสําหรับการใช้งานของคุณ SelfLube สามารถสร้างขนาดที่กําหนดเองได้ง่าย
ทองแดง ไม่มีรู
เนื้อทองแดง
ทองแดง w/Graphite ไม่มีรู
ทองแดง w/GRAPHITE
| วัสดุ | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| ความหนาแน่น | 8 | 8.9 | 7.8 | 8.9 | 8 |
| ความแข็ง HB | >210 | > 70 | > 150 | > 95 | >280 |
| ความแข็งแรงในการดึง N/mm2 | >750 | > 200 | > 600 | >260 | >540 |
| ความแข็งแรงของความแข็ง N/mm2 | > 450 | > 90 | >260 | > 150 | > 450 |
| ความยาว % | >12 | >15 | >10 | >8 | > 03 |
| คออฟเฟกชั่นของ การขยายเส้นตรง |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| อุณหภูมิสูงสุด | -40 ~ +300 | -40 ~ +400 | -40 ~ +400 | -40 ~ +400 | -40 ~ + 150 |
| ความจืดสูงสุด N/mm2 | 100 | 60 | 50 | 70 | 150 |
| ความเร็วสูงสุด (แห้ง) m/min | 15 | 10 | 20 | 10 | 15 |
| พีวีสูงสุด N/mm2*m/min (การหล่อลื่น) |
200 | 60 | 60 | 80 | 200 |
| การปรับปรุงความสับสน 300N/mm2 |
< 0.01 มม. | < 0.05 มม. | < 0.04 มม. | < 0.05 มม. | < 0.005 มม. |
| ความเร็วเลื่อน v: | 30 m/min |
| วัสดุพื้นฐาน: | เครื่องประกอบการประกอบการประกอบการ |
| เครื่องเลื่อนตัวเอง: | ใช่ |
| น้ํามันหล่อลื่น | กราฟิต |
| ความดันพื้นผิว P: | 100 N/mm2 |
| ค่า P*v: | 200 N/mm2 x m/min |
| อุณหภูมิการทํางาน | -50 °C / +200 °C (สูงสุด 300 °C) |
| คออฟเฟกชันการขัดแย้ง: | 0,07 |
แผ่นสไลด์พับ L-Gibs ความแข็งแรงสูงผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมผสมความจุสูงขึ้นความสามารถในการบรรจุและคุณสมบัติทนทานต่อการสกัดที่ดีกว่า ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในเครื่องลวดแบบการโยนแบบต่อเนื่อง เครื่องมือเหมืองแร่ เครื่องมือวิศวกรรม เครื่องจักรพิมพ์ฉีด เป็นต้นเพราะความแข็งแรงสูง, มันยากที่จะแปรรูปและเสร็จสิ้น, มันแนะนําเพียงสําหรับจริงๆการใช้งานภาระสูง
| วัสดุฐาน | CuZn25A16Fe3Mn3 | ภาระไดนามิก | 120N/mm2 |
| ความแข็งของพื้นฐาน | HB210 ~ 275 | คออฟฟิชั่น | <0.16 |
| อุณหภูมิ | 300°C | ขั้นต่ําความเร็ว | น้ํามันแห้ง 0.4m/s น้ํามัน 5m/s |
ลื่นตัวเองL-Gibsให้บริการการสวมใส่ที่ยาวนานพื้นที่สําหรับการผลิตสูงโมลด์โดยใช้สไลด์และแคมใช้งานง่าย และสามารถปรับรูปได้ทุกรูปแบบ ไม่ต้องใช้เครื่องมือพิเศษ
มันถูกจัดส่งโดยไม่มีรูที่เจาะล่วงหน้า, ให้ความยืดหยุ่นกับรูปแบบการติดตั้ง.
คออฟฟิชั่นการขัดแย้งที่ต่ําให้พื้นผิวสวมทนทานนาน
ไม่มีรูที่เจาะก่อน เท่ากับความยืดหยุ่นรูปแบบการติดตั้ง
ความอดทนใกล้ชิด
| เลขส่วน | A สามารถเลือกได้ |
S สามารถเลือกได้ |
W | T | X | Y | d1 | d2 | h | |
| ประเภท | B | |||||||||
| (สกัดทองแดงไร้การเลื่อน) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
