| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | แผ่นสึกหรอสีบรอนซ์พร้อมวัสดุหล่อลื่นแข็งในตัว |
| MOQ: | ตกลงกันได้ |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T |
| ความสามารถในการจําหน่าย: | สายพานกราฟิต, ประเทศจีน, ผู้ผลิต, ผู้จําหน่าย, โรงงาน, ขายส่งส่งยอดขาย, สายพานทรายงานโลหะ, สายพาน PT |
แผ่นสวมใส่บรอนซ์แบบหล่อลื่นด้วยตนเองเป็นองค์ประกอบสำคัญในอุปกรณ์แม่พิมพ์แม่พิมพ์ที่มีความต้านทานการสึกหรอที่ยอดเยี่ยมและคุณสมบัติการหล่อลื่นด้วยตนเอง การออกแบบที่เป็นเอกลักษณ์และองค์ประกอบของวัสดุช่วยให้การใช้งานที่ราบรื่นและอายุการใช้งานเป็นเวลานานในการขึ้นรูปและการประยุกต์ใช้งานการหล่อ
โดยทั่วไปแล้วแผ่นสึกหรอจะทำจากโลหะผสมสีบรอนซ์ที่รวมสารหล่อลื่นเช่นกราไฟท์หรือโมลิบดีนัมซัลไฟด์ น้ำมันหล่อลื่นนี้มีการกระจายอย่างสม่ำเสมอทั่วทั้งวัสดุให้การหล่อลื่นอย่างต่อเนื่องในระหว่างกระบวนการขึ้นรูป เมื่อแผ่นสวมใส่น้ำมันหล่อลื่นจะถูกปล่อยออกมาลดแรงเสียดทานและสึกหรอบนพื้นผิวการผสมพันธุ์
อัลลอยสีบรอนซ์นั้นมีความแข็งแรงและความทนทานที่ยอดเยี่ยมทำให้เหมาะสำหรับการใช้งานแรงดันสูงและอุณหภูมิสูง การรวมกันของคุณสมบัติของโลหะผสมและคุณสมบัติการหล่อลื่นด้วยตนเองช่วยให้มั่นใจได้ว่าแผ่นสึกหรอสามารถทนต่อความต้องการที่เข้มงวดของอุปกรณ์แม่พิมพ์แม่พิมพ์
การติดตั้งแผ่นสึกหรอสีบรอนซ์แบบหล่อลื่นด้วยตนเองในอุปกรณ์แม่พิมพ์แม่พิมพ์สามารถปรับปรุงประสิทธิภาพและผลผลิตของกระบวนการขึ้นรูปได้อย่างมีนัยสำคัญ โดยการลดแรงเสียดทานและการสึกหรอจานจะช่วยรักษาความแม่นยำและคุณภาพของชิ้นส่วนแม่พิมพ์ นอกจากนี้ความต้องการที่ลดลงสำหรับการบำรุงรักษาและชิ้นส่วนทดแทนสามารถลดค่าใช้จ่ายในการดำเนินงานโดยรวม
โดยสรุปแผ่นสวมใส่สีบรอนซ์แบบหล่อลื่นด้วยตนเองเป็นองค์ประกอบสำคัญสำหรับอุปกรณ์แม่พิมพ์แม่พิมพ์ให้ความต้านทานการสึกหรอที่ยอดเยี่ยมคุณสมบัติการหล่อลื่นด้วยตนเองและความทนทาน การติดตั้งสามารถปรับปรุงประสิทธิภาพผลผลิตและความคุ้มค่าของกระบวนการขึ้นปั้น
กราไฟท์สไลด์สไลด์บรอนซ์พุ่มไม้แผ่นพุ่มไม้เป็นแผ่นตลับลูกปืนแบบหล่อลื่นด้วยตนเองซึ่งประกอบด้วยกบรอนซ์คุณภาพสูงด้วยร่องที่เต็มไปด้วยกราไฟท์
แผ่นสึกหรอสีบรอนซ์ทำหน้าที่เป็นที่นั่งสำหรับโหลดสูงในขณะที่เม็ดมีดกราไฟท์เป็นน้ำมันหล่อลื่นที่ปราศจากน้ำมัน
ในขณะที่สารหล่อลื่นก่อตัวขึ้นฟิล์มกราไฟท์จะเกิดขึ้นระหว่างแบริ่งและพื้นผิวการผสมพันธุ์ส่งผลให้ค่าสัมประสิทธิ์แรงเสียดทานต่ำในช่วงเริ่มต้นของการเคลื่อนไหวสัมพัทธ์
•ขัดอย่างประณีต
•ความแม่นยำสูง
•ความแม่นยำของมิติ
ค้นหาจานสีบรอนซ์สึกหรอที่เกี่ยวข้องกับซัพพลายเออร์ผู้ผลิตผลิตภัณฑ์และข้อมูลจำเพาะเกี่ยวกับ bronzegleitlager.com ซึ่งเป็นแหล่งข้อมูลการสึกหรอของทองสัมฤทธิ์ที่เชื่อถือได้
มืออาชีพในอุปกรณ์อุตสาหกรรมและชุดแผ่นแผ่นสีบรอนซ์แถบการสึกหรอของโลหะ
VDI/NAAMS มาตรฐานสัดส่วน
เรานำเสนอรูปแบบและขนาดแผ่นสีบรอนซ์ที่หลากหลายสำหรับการเลือกของคุณ
แผ่นพื้นดินที่มีความแม่นยำ
เกี่ยวกับยานยนต์สวมจาน
สวมใส่ผลิตภัณฑ์
แผ่นสีบรอนซ์และหล่อลื่นทองสัมฤทธิ์ตนเองตามภาพวาดของลูกค้า
มีความเชี่ยวชาญในการจัดหาชิ้นส่วนบรอนซ์กลึงและเสร็จสิ้นสำหรับการใช้งานของลูกค้า
เราปรับตัวเองให้เข้ากับความต้องการของลูกค้าของเรานำเสนอกำลังการผลิตที่ยืดหยุ่นสำหรับทั้งชิ้นส่วนเดียวและสำหรับแบทช์หรือซีรีส์ที่ใหญ่กว่ามักจะรักษากำหนดเวลาให้แน่น
วิธีการผลิตและการควบคุมของเราช่วยให้เราสามารถตอบสนองความคลาดเคลื่อนและข้อกำหนดที่กำหนดโดยลูกค้าของเราถึงความแม่นยำในระดับสูง
แผ่นสีบรอนซ์ที่มีกลึงของเราจำนวนมากเป็นแผ่นหล่อลื่นด้วยตนเอง สิ่งนี้ทำได้โดยการเสียบแผ่นสีบรอนซ์กับปลั๊กกราไฟท์
แบริ่งโลหะอัลลอยสีบรอนซ์แบริ่งแผ่นสีบรอนซ์สวมใส่กับปลั๊กกราไฟท์ให้ทั้งความต้านทานการสึกหรอที่ดีและคุณสมบัติการหล่อลื่นด้วยตนเองที่ยอดเยี่ยมของตลับลูกปืน
การกำหนดนี้ช่วยให้แบริ่งแท่งสีบรอนซ์ทำงานได้โดยไม่ต้องใช้น้ำมันหรือการบำรุงรักษาจาระบี
มีการใช้กันอย่างแพร่หลายในด้านการเคลื่อนไหวที่สูงและการเคลื่อนไหวเป็นระยะ ๆ เช่นเดียวกับเงื่อนไขการเคลื่อนไหวที่แกว่งไปมาเช่นสายการประกอบรถยนต์กังหันน้ำเขื่อนประตูและเครื่องจักรฉีดพลาสติก
ทั้งนี้ขึ้นอยู่กับสภาพการทำงานที่แตกต่างกันมีความหลากหลายของโลหะผสมที่แตกต่างกัน
| เลขที่. | ดิน | วัสดุไม่ | การกำหนด | มาตรฐาน ASTM | ตามสัดส่วน | ความหนาแน่น (g/cm³) | สายพันธุ์ 0.2% (MPA) | แรงดึง (MPA) | ความเครียด (%) | E-Modulus (MPA) | ความแข็ง (HB) | แอปพลิเคชัน |
| 1 | 1705 | 2.1090.01 | cusn7znpb | B 584 | CU 81 - 85, SN 6 - 8, ZN 3 - 5, PB 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ใช้กันอย่างแพร่หลายในด้านยานยนต์การบินและอวกาศและวิศวกรรมทางทะเลสำหรับส่วนประกอบที่ต้องการความแข็งแรงและความต้านทานการกัดกร่อนที่ดี ได้รับการยอมรับในระดับสากลสำหรับความเก่งกาจและประสิทธิภาพ |
| 2.1090.03 | cusn7znpb | B 271 | Cu 81 - 85, SN 6.3 - 7.5, Zn 2 - 4, PB 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | cusn7znpb | B 505 | Cu 81 - 85, SN 6.3 - 7.5, Zn 2 - 4, PB 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CUSN12PB | ยังไม่ได้มาตรฐาน | CU 84 - 87, SN 11 - 13, PB 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | ใช้กันทั่วไปในการผลิตตลับลูกปืนบูชและส่วนประกอบที่ต้องการความสามารถในการรับน้ำหนักสูงและความต้านทานการสึกหรอโดยเฉพาะอย่างยิ่งในการใช้งานทางทะเลและอุตสาหกรรม |
| 2.1061.03 | CUSN12PB | ยังไม่ได้มาตรฐาน | CU 85 - 88, SN 10 - 12, PB 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CUSN12PB | B 505 | CU 85 - 88, SN 10 - 12, PB 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 2257 | 2.0975.01 | Cual10ni | B 584 | Cu Min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | ใช้ในการเดินเรือการบินและอวกาศและเครื่องจักรกลหนักสำหรับแบริ่งการผลิตและส่วนประกอบที่ต้องการความแข็งแรงและความทนทานสูง เป็นที่รู้จักสำหรับโหลดที่รุนแรงและสภาพแวดล้อมที่มีการกัดกร่อนสูง |
| 2.0975.02 | Cual10ni | b 30 | Cu Min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | Cual10ni | B 271 | Cu Min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | Cual10ni | B 505 | Cu Min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | Cuzn25al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn Rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | ใช้ในตลับลูกปืนหนักส่วนประกอบไฮดรอลิกและฮาร์ดแวร์ทางทะเล ออกแบบมาสำหรับการโหลดสูงและความต้านทานต่อการโจมตีที่กัดกร่อน |
| 2.0598.02 | Cuzn25al5 | b 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, MN 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | Cuzn25al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, MN 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | cusn12 | ยังไม่ได้มาตรฐาน | CU 84 - 88, SN 11 - 13, PB 1, NI 2.0, SB 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | ใช้กันทั่วไปในการผลิตตลับลูกปืนเกียร์และส่วนประกอบที่ต้องการความต้านทานการสึกหรอสูง เป็นที่รู้จักกันดีในเรื่องความสามารถในการกลึงที่ดีและความต้านทานการกัดกร่อนโดยเฉพาะในสภาพแวดล้อมของน้ำทะเล สิทธิ์ทั้งหมดสำหรับเนื้อหาที่ระบุไว้จะสงวนไว้โดย https://www.viiplus.com/ |
| 2.1052.03 | cusn12 | ยังไม่ได้มาตรฐาน | CU 85 - 88, SN 10 - 12, PB 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | cusn12 | ยังไม่ได้มาตรฐาน | CU 85 - 88, SN 10 - 12, PB 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| หมายเหตุ: รหัสแบบฟอร์มการส่งมอบ: .01 = การหล่อทราย, .02 = การหล่อแรงโน้มถ่วง, .03 = การหล่อแบบแรงเหวี่ยง, .04 = การหล่ออย่างต่อเนื่อง | ||||||||||||
อลูมิเนียมบรอนซ์พร้อมปลั๊กกราไฟท์
สึกหรอและผลิตภัณฑ์สวมใส่มีขนาดนิ้วหรือขนาดตัวชี้วัด

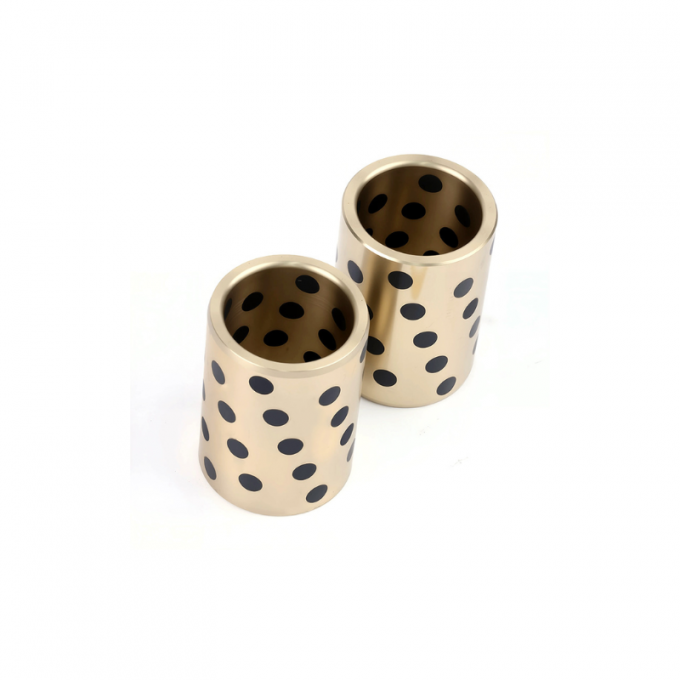

ตลับลูกปืนที่ปราศจากน้ำมันได้รับการพัฒนาสำหรับการโหลดสูงแอพพลิเคชั่นความเร็วต่ำและผลิตจากสีบรอนซ์ที่มีความแข็งแรงสูงและขึ้นรูปโดยใช้ปลั๊กกราไฟท์ที่เกิดขึ้นเป็นพิเศษเป็นน้ำมันหล่อลื่น
แผ่นเลื่อนปลอดน้ำมันของเรามีให้เลือกทั้งขนาดและอิมพีเรียล
①ฟิล์มน้ำมันหล่อลื่นที่เป็นของแข็ง
②ปลั๊กน้ำมันหล่อลื่นที่เป็นของแข็ง
③สำรองสำริด
■ค่าสัมประสิทธิ์แรงเสียดทานต่ำ
■ไม่มีรูเจาะล่วงหน้า-ช่วยให้มีความยืดหยุ่นในรูปแบบการติดตั้ง
■รูปแบบปลั๊กมาตรฐานที่ออกแบบมาสำหรับการหล่อลื่นพื้นผิวสูงสุด
■ความอดทนอย่างใกล้ชิดเพื่อความสะดวกในการติดตั้ง
1. การหล่อลื่นด้วยตนเองทั้งหมด
2. ความต้านทานการสึกหรอที่ยอดเยี่ยม
3. ค่าสัมประสิทธิ์แรงเสียดทานต่ำ
4. ช่วงอุณหภูมิการทำงานที่กว้าง
5. การกัดกร่อนและความต้านทานทางเคมี
6. ออกแบบให้เกินความต้องการของคุณ
7. ค่าใช้จ่ายในการแข่งขัน
นำเสนอผลิตภัณฑ์ที่สมบูรณ์แบบของผลิตภัณฑ์ซึ่งรวมถึงแผ่น oilless, แผ่นสึกหรอ oilless, แผ่นสีบรอนซ์ที่ชุบกราไฟท์, แผ่นบรอนซ์ / แผ่นสึกหรอและแผ่นสีบรอนซ์ที่เต็มไปด้วยกราไฟท์

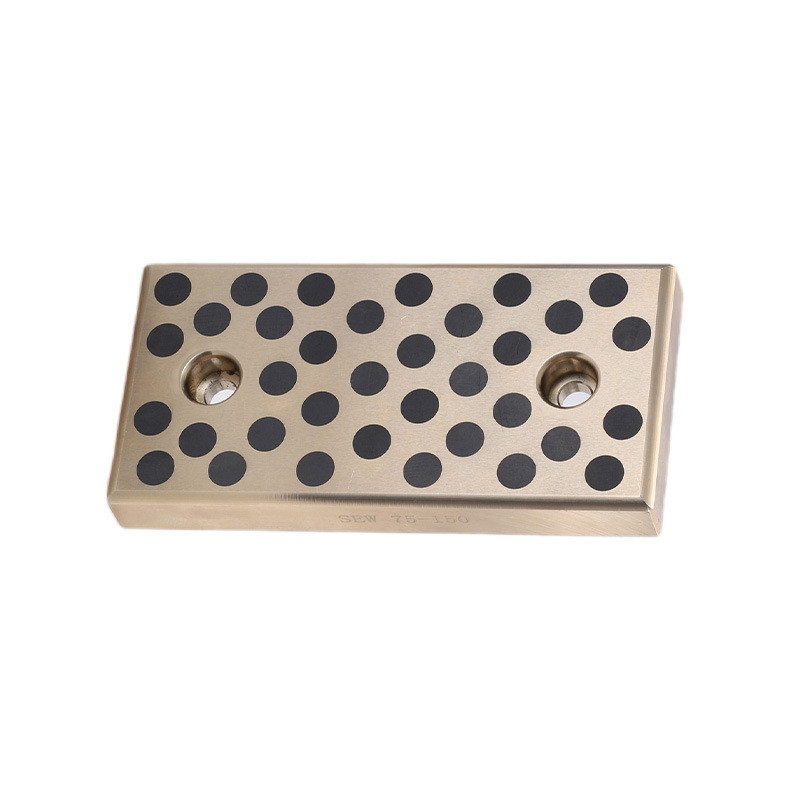

SESW บรอนซ์ Oilless Standard Slide Sear Plate
| ความเร็วในการเลื่อน V: | 30 m/นาที |
| วัสดุพื้นฐาน: | ทองเหลืองพิเศษ (SO#50SP2) |
| การหล่อลื่นด้วยตนเอง: | ใช่ |
| น้ำมันหล่อลื่น: | กราไฟท์ |
| ความดันพื้นผิว P: | 100 n/mm² |
| p*v-value: | 200 n/mm² xm/min |
| อุณหภูมิการทำงาน: | -50 ° C / +200 ° C (สูงสุด 300 ° C) |
| ค่าสัมประสิทธิ์แรงเสียดทาน: | 0,07 |
| แผ่นเลื่อน | คู่มือเลื่อน |
สินค้าแบน
สีบรอนซ์ที่มีและไม่มีปลั๊กกราไฟท์
l-gibs มาตรฐานที่มีและไม่มีรูยึดด้วยตนเอง l-gibs l-gibs ที่มีและไม่มีรูยึด
คุณสมบัติของผลิตภัณฑ์
แผ่นสีบรอนซ์สึกหรอมีความหนา 20 มม. และมีอยู่ในวัสดุสีบรอนซ์พร้อมกราไฟท์
วัสดุ:
* แผ่นบรอนซ์สึกหรอแบบหล่อลื่นด้วยตนเองผลิตจากบรอนซ์หรือเหล็กด้วยปลั๊กกราไฟท์
ปลั๊กฝาครอบ 20-25% ของพื้นผิวการสึกหรอ
แม่พิมพ์ฉีดพลาสติก■เครื่องจักรพิเศษ■กด Gibbing ■แอปพลิเคชันสไลด์พิเศษ
สวมจาน - ซีรีย์ NAAMS - ขนาดตัวชี้วัด
แผ่นสีบรอนซ์สวมใส่ - ยานยนต์ - ขนาดนิ้ว
แผ่นเลื่อนสอดคล้องกับ SES และ SOU ที่หยุดทำงาน
| ชื่อบทความ | ความกว้าง w | ความยาว l | สูง h | L1 | L2 | cad-download | การสอบถาม |
|---|---|---|---|---|---|---|---|
| SESW 28-75 | 28 | 75 | 20 | 45 | - | ||
| SESW 28-100 | 28 | 100 | 20 | 50 | - | ||
| SESW 28-150 | 28 | 150 | 20 | 100 | - | ||
| SESW 38-75 | 38 | 75 | 20 | 45 | - | ||
| SESW 38-100 | 38 | 100 | 20 | 50 | - | ||
| SESW 38-150 | 38 | 150 | 20 | 100 | - | ||
| SESW 48-75 | 48 | 75 | 20 | 45 | - | ||
| SESW 48-100 | 48 | 100 | 20 | 50 | - | ||
| SESW 48-125 | 48 | 125 | 20 | 75 | - | ||
| SESW 48-150 | 48 | 150 | 20 | 100 | - | ||
| SESW 48-200 | 48 | 200 | 20 | 150 | - | ||
| SESW 58-75 | 58 | 75 | 20 | 45 | - | ||
| SESW 58-100 | 58 | 100 | 20 | 50 | - | ||
| SESW 58-150 | 58 | 150 | 20 | 100 | - | ||
| SESW 75-75 | 75 | 75 | 20 | 25 | - | ||
| SESW 75-100 | 75 | 100 | 20 | 50 | - | ||
| SESW 75-125 | 75 | 125 | 20 | 75 | - | ||
| SESW 75-150 | 75 | 150 | 20 | 100 | - | ||
| SESW 75-200 | 75 | 200 | 20 | 150 | - | ||
| SESW 100-100 | 100 | 100 | 20 | 50 | 50 | ||
| SESW 100-125 | 100 | 125 | 20 | 75 | 50 | ||
| SESW 100-150 | 100 | 150 | 20 | 100 | 50 | ||
| SESW 100-200 | 100 | 200 | 20 | 150 | 50 | ||
| SESW 100-250 | 100 | 250 | 20 | 200 | 50 | ||
| SESW 100-300 | 100 | 300 | 20 | 200 | 50 | ||
| SESW 125-125 | 125 | 125 | 20 | 75 | 50 | ||
| SESW 125-150 | 125 | 150 | 20 | 100 | 50 | ||
| SESW 125-200 | 125 | 200 | 20 | 150 | 50 | ||
| SESW 125-250 | 125 | 250 | 20 | 200 | 50 | ||
| SESW 125-300 | 125 | 300 | 20 | 200 | 50 | ||
| SESW 125-350 | 125 | 350 | 20 | 200 | 50 | ||
| SESW 150-150 | 150 | 150 | 20 | 100 | 100 | ||
| SESW 150-200 | 150 | 200 | 20 | 150 | 100 | ||
| SESW 150-250 | 150 | 250 | 20 | 200 | 100 |
1. ไม่ไวต่อสภาพแวดล้อมที่สกปรก
2. ทนต่อแรงกระแทกและการสั่นสะเทือนด้วยความเร็วช้า
3. เปิดใช้งานกับพื้นผิวเพลาที่ไม่ดี
4. ความต้านทานต่อสภาวะการกัดกร่อนที่ดี
| วัสดุ | บรอนซ์ฐาน | 500SP: CUZN25AL6FE3MN3 |
| SL2 | น้ำมันหล่อลื่นกราไฟท์ | |
| ความหนาแน่น | 8.2g/cm3 | |
| แรงดึง | > = 755n/mm2 | |
| ความดื้อรั้นต่อต้านแรงกระแทก | > = 400 ~ 500kJ/m3 | |
| ความแข็ง | > = 200hb | |
| แรงดันโหลดสูงสุด | 100n/mm2/ 120n/ mm2(500SP120) | |
| ขีด จำกัด ความเร็ว | 0.5m/s | |
| ขีด จำกัด ค่า PV | 1.65n/mm2.m/s | |
| โควฟ์แรงเสียดทาน | การหล่อลื่นน้ำมัน | 0.03 |
| แรงเสียดทานแห้ง | 0.16 | |
| อุณหภูมิในการทำงาน |
-50 ~+300 ° C |
■บรอนซ์พร้อมปลั๊กกราไฟท์แบบหล่อลื่นด้วยตนเองสำหรับการสึกหรอทวิภาคี
■พร้อมใช้งาน
■สีบรอนซ์แข็งตามคำขอ
ผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในเครื่องจักรกลิ้งการหล่ออย่างต่อเนื่องเครื่องจักรการขุดเครื่องจักรการขนส่งกังหันเครื่องจักรฉีดแม่พิมพ์อัตโนมัติและอื่น ๆ ...
