| ชื่อแบรนด์: | https://viiplus.com |
| เลขรุ่น: | แบริ่งเลื่อนสีบรอนซ์แบบห่อพร้อมรูเจาะ Pun การบำรุงรักษาต่ำ DIN 1494 / ISO 3547， บูชบรอนซ์ตลับลูกปืนแ |
| MOQ: | บูชขนาดมาตรฐานไม่มีจำนวนสั่งซื้อขั้นต่ำ |
| ราคา: | Flange Bronze Bushings High Quality Price Ratio B2B |
| เงื่อนไขการจ่ายเงิน: | TT ล่วงหน้า |
| ความสามารถในการจําหน่าย: | แบริ่งสำริดพรุน， ตลับลูกปืนหุ้มด้วยทองแดงธรรมดา |

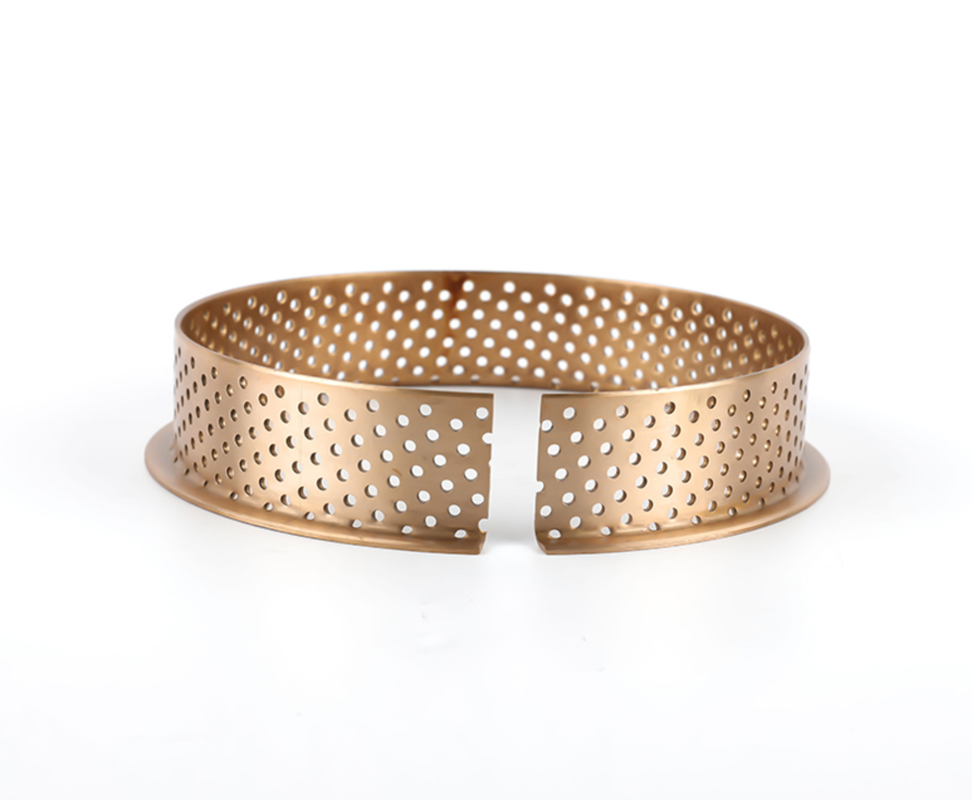

หมุนสไลด์ฟลานจ์สลิดประเภท CuSn8 สีทองแดง: VIIPLUS® เป็นทางออกที่แข็งแกร่งสําหรับการใช้งานที่หนักครับ
ในอุตสาหกรรมที่เครื่องจักรต้องเผชิญกับความเครียดอย่างต่อเนื่อง ความจุหนักสูง และสภาพแวดล้อมที่รุนแรงหมุนยางทองแดงเป็นวีรบุรุษที่ไม่เป็นที่รู้จัก การประกันการดําเนินงานที่เรียบร้อยหมุนสไลด์แบบสปลิต CuSn8 แฟลนซ์ทองแดง✅ออกแบบเพื่อความทนทานที่ไร้คู่แข่ง, การติดตั้งง่าย, และการทํางานไร้การบํารุงรักษา. พบวิธีการที่คล้องนี้มีประสิทธิภาพเหนือกว่าวิธีการแก้ไขทางธรรมชาติในสถานที่ที่ต้องการ
ออกแบบมาสําหรับการใช้งานเลื่อนที่ต้องการความทนทานต่อการสกัดสูงและอายุยาว, VIIPLUS หมุนชนิดแบ่งรวมคุณสมบัติเหนือกว่าของสารสกัดทองแดง CuSn8กับวิศวกรรมที่นวัตกรรม
ครับการ ออกแบบ แบบ แบ่งแยก เพื่อ การ ติดตั้ง ที่ ไม่ ต้อง พยายามครับ
ครับสารเหลืองทองแดง CuSn8 สร้าง ให้ทนทานครับ
ครับแฟลนจ์เพื่อเพิ่มความมั่นคงครับ
ครับประสิทธิภาพในการลื่นตัวเองครับ
VIIPLUS's Split Type CuSn8 Flange Bearings ได้รับความไว้วางใจในอุตสาหกรรมที่ต้องการความน่าเชื่อถือภายใต้ความดัน:
ผลิตภัณฑ์ที่สําคัญในโพตเฟิล VIIPLUS หมุนนี้เป็นตัวอย่างของความแม่นยําและความแข็งแรง
รายละเอียดเทคนิค:
อัพเกรดเป็น VIIPLUS Split Type CuSn8 Bronze Flange Slide Bearingsครับ
ไม่ว่าคุณจะปรับปรุงเครื่องจักรหรือออกแบบระบบใหม่, VIIPLUS ส่งผลักหักที่โดดเด่นในสภาพที่รุนแรง. ลดเวลาหยุดทํางาน เพิ่มประสิทธิภาพ และลดต้นทุนด้วยองค์ประกอบที่สร้างขึ้นเพื่อระยะยาว
ติดต่อ VIIPLUS วันนี้สําหรับการอ้างอิง, การสนับสนุนทางเทคนิค, หรือการแก้ไขทางวิศวกรรมที่กําหนดเอง
การอธิบายเมตา: ค้นพบ VIIPLUS หมุนสไลด์แบบสปลิต CuSn8 ทองแดง หมุนสไลด์แบบสไลด์แบบสปลิต หมุนสไลด์แบบสปลิต แบบสปลิต 8 ทองแดง หมุนสไลด์แบบสไลด์แบบสปลิต 8 หมุนสไลด์แบบสพลิตสํารวจรายละเอียดและการใช้งาน.
คําสําคัญ: หมุนหมุนทองแดงชนิดแบ่ง, หมุนหมุนฟลานจ์ CuSn8, หมุนหมุนลื่นที่ไม่ต้องบํารุงรักษา, หมุนหมุนทองแดงหมุน 090, หมุนหมุนทองแดงอุตสาหกรรม, หมุนหมุน VIIPLUS, สายเหล็กทองแดงความจุสูง
หัวหัก perforated ทองแดงห่อ, แบ่งทองแดง Bushing ใช้อย่างแพร่หลายสําหรับเครื่องจักรเหมืองแร่
บุซิ่งทองแดงห่อ บุซิ่งม้วนคูซนวัสดุและแม้ว่าโครงสร้างผนังบางของพวกเขาภาระสูงฉะนั้น, บุซิ่งทองแดงเหล่านี้สําหรับบุซิ่งสวิงทองแดง (การเคลื่อนไหวหมุนหมุน), การใช้ที่พบทั่วไปสําหรับบุซิ่งม้วน.
วัสดุทองแดงทองเหลืองที่ดีที่สุดทําให้กระดุมคุณสมบัติเลื่อนที่ดีและความทนทานการสกัดสูง
การใช้กระดูกพัดลวดในด้านหนึ่ง มีขนาดมาตรฐานที่มีกระเป๋าปะทะ ข้อดีของกระดูกพัดลวดชนิดนี้คือสามารถลดความยาวได้ตามต้องการ
เรายังนําเสนอการออกแบบและขนาดพิเศษ ตามรายละเอียดของคุณ
| น้ําหนักเฉพาะ: 8,8 kg/dm3 | คออฟิเซนต์การขยายความร้อน (20 300 °C): 18,5 10-6/K |
| ความสามารถในการนําความร้อน: 60 W/mK | โมดูลัสความยืดหยุ่น (20°C): 115 kN/mm2 |
| ความแข็ง: 125 HB | ความแข็งแรงในการดึง Rm; 470 N/mm2 |
| 0,2% - จุดผลิต Rpp0,2: 300 N/mm2 | ความยาวที่หัก A: 40% |
สารทองแดงทองเหลืองที่มีคุณสมบัติเลื่อนที่ดีความทนทานต่อการสกัดสูง ความทนทานต่อการกัดสนองและความทนทานต่อความเหนื่อยล้า
เนื่องจากการก่อสร้างผนังบางของกระดุมม้วน พวกเขาสามารถดูดซึมความแรงเฉพาะสูงเหล่านี้อาจสูงกว่าสําหรับ bushings ผนังค่อนข้างหนาหันอุตสาหกรรมการผลิตและการผลิต
| ชื่อของวัสดุ:CuSn8PDIN ISO 4382-2 |
การประกอบ (ค่าแนวทางส่วนปริมาณของมวล): Cu 91,3%, Sn 8,5%, P 0,2% |
| ขนาดนาม d1 | ความอดทนในการติดตั้ง | ||
| ใหญ่กว่า | จนถึง | บ้าน H7 | กล่องทองแดงภายใน-Ø หลังจากติดตั้งในกระเป๋า H7 (กลาง) |
| 10 | 18 | 0 / +0,018 | 0 / +0,043 |
| 18 | 30 | 0 / +0,021 | 0 / +0,052 |
| 30 | 50 | 0 / +0,025 | 0 / +0,062 |
| 50 | 80 | 0 / +0,030 | 0 / +0,074 |
| 80 | 120 | 0 / +0,035 | 0 / +0,087 |
| 120 | 180 | 0 / +0,040 | 0 / +0,100 |
| 180 | 250 | 0 / +0,046 | 0 / +0,115 |
| 250 | 305 | 0 / +0,052 | 0 / +0,130 |
ตรวจสอบตาม DIN 1494/ISO 3547 ส่วน 2
กว้างของ Flange [d3] กําหนดตาม DIN ISO 2768 ด้วยความละเอียด
ความอนุญาตความกว้างสําหรับกระบอกและ flanged บูชิงทองแดง
ความกว้าง [b1] จนถึงกระแสภายนอก [d2] 100 มม: ±0,25 มม
ความกว้าง [b1] ใหญ่กว่ากว้างภายนอก [d2] 100 มม: ±0,5 มม
แฟลนจ์ หมุนสไลด์ที่มีรูปรู
หมุนสไลด์ที่มีลักษณะรู LD หมุนสไลด์ที่มีลักษณะรู (LD = การหล่อลื่นระยะยาวกับถัง) เหมาะสําหรับทุกชนิดของไขมันบุซิ่งที่มีการเคลือบน้ํามัน ST สามารถเปลี่ยนได้ง่ายโดยสไลด์เลเยอร์ที่มีรูปแบบรู LDข้อดี: Significantly larger grease depot compared to bushings with grooves or lubrication indents Extension of the running time and the relubrication interval compared to ST bushings Collection of dirt and wear particles in the lubrication holes
ทองแดงความสามารถในการแบกภาระสูง มีความมั่นคงทางอุณหภูมิที่ดีมาก ทนทานต่อการกัดกร่อนที่ดีมาก ทนทานต่อการสวม
การใช้:บุซิ่งทองแดงเรียบกลม ภายใต้แรงกระแทกและแรงกระแทก บุซิ่งทองแดงในกระบอกไฮดรอลิก บุซิ่งทองแดงในเจบของข้อขุดและในเครื่องจักรการเกษตร
สําหรับกระดูกขัดลวด:
|
การใช้งาน: |
เครื่องยก, เครื่องขุดเหมือง |
|
วัสดุ |
CuSn8P |
|
ความหนาแน่น |
8.8g/cm3 |
|
ภาระไดนามิกสูงสุด: |
100N/mm2 |
|
ความเร็วเส้นสูงสุด ((กรีส): |
2m/s |
|
ค่า PV แม็กซ์ ไกร: |
2.8N/mm2·m/s |
|
ความแข็งแรงของแรงกด |
> 460N/mm2 |
|
ความแข็งแรงของผลผลิต N/mm2 |
> 280N/mm2 |
|
ความแข็ง: |
90-150 |
|
แกนจับคู่ |
ความแข็ง ≥ 50 ความหยาบ 0.4-10 |
|
อุณหภูมิการทํางาน |
-40 ~ + 150oC |
|
คออฟเฟกชั่น |
00.06 ~ 0.15 |
|
คออฟเซนเตอร์การขยายเส้นตรง |
18.5×10-6/K |
|
คออฟฟิเซนต์การนําความร้อน |
58W/m·K |
การรวมกันของความหนาแน่นของพลังงานและประสิทธิภาพพลังงานที่เพิ่มขึ้นอย่างต่อเนื่อง รวมไปถึงความต้องการที่เพิ่มขึ้นต่อเนื่องต่ออายุการใช้งานและประสิทธิภาพการใช้จ่ายความต้องการที่สูงขึ้นต่อเนื่องสําหรับส่วนประกอบและการผลิตโดยการรวมผลิตและพัฒนาวัสดุที่มีประสิทธิภาพสูงด้วยเทคโนโลยีการผลิตที่ทันสมัยที่สุด สําหรับทั้งหมุนและม้วนเบอร์เรียบหัวหินเบรนซ์เรียบเหมาะสมกับความต้องการปัจจุบันและอนาคตของเครื่องจักรก่อสร้างและการเกษตร และอุตสาหกรรมไฮดรอลิก.
หมุนทองแดงทําจากทองแดงที่มีรูน้ํามันกระจายอยู่บนมันอย่างเท่าเทียมกัน เมื่อประกอบมัน, หมุนทองแดงควรได้รับการปรับน้ํามันก่อนที่ทั้งสองปลายของหมุนทองแดงจะประกอบด้วยผนึกFB092 มีข้อดีของการเก็บน้ํามันมากมายง่ายในการประกอบหรือง่ายในการแปรรูป ฯลฯ มันสามารถแทนที่ bushings ผลิตจากวัสดุทองแดงทั้งหมด นอกจากนี้, มันเหมาะสมกับสภาพของภาระกลางและความเร็วต่ํารวมถึงเครื่องขนส่งเครื่องยก, เครื่องปรับลม, เครื่องปรับลม เป็นต้น
|
วัสดุพื้นฐาน |
CuSn8P0.3 หรือ CuSn6.5P0.1 |
||
|
ความแข็ง |
HB90 ~ 120 |
ปริมาณความร้อน |
-100 °C ~ 200 °C |
|
ความจุ |
60N/mm2 |
ขั้นต่ําความเร็ว |
2.5m/s |
|
ขนาดนาม d1 |
|
ความอดทนในการติดตั้ง |
|
|---|---|---|---|
|
ใหญ่กว่า |
จนถึง |
บ้าน H7 |
หมุนใน-Ø หลังจากติดตั้งในตัว H7 (กลาง) |
|
10 |
18 |
0 / +0,018 |
0 / +0,043 |
|
18 |
30 |
0 / +0,021 |
0 / +0,052 |
|
30 |
50 |
0 / +0,025 |
0 / +0,062 |
|
50 |
80 |
0 / +0,030 |
0 / +0,074 |
|
80 |
120 |
0 / +0,035 |
0 / +0,087 |
|
120 |
180 |
0 / +0,040 |
0 / +0,100 |
|
180 |
250 |
0 / +0,046 |
0 / +0,115 |
|
250 |
305 |
0 / +0,052 |
0 / +0,130 |
|
s* |
f1 |
f2 |
|
1 |
0,6 ± 0,4 |
สูงสุด 0,4** |
|
1,5 |
0,6 ± 0,4 |
0,4 ± 0,3** |
|
2 |
1,2 ± 0,4 |
0,4 ± 0,3 |
|
2,5 |
1,8 ± 0,6 |
0,6 ± 0,4 |
* s = b2 = (d2 ️ d1) / 2
** มุมกลมแบบเลือก
บูชิ่งที่มีช่องลื่น เป็นองค์ประกอบเลื่อนที่พิสูจน์ตัวเองมาหลายปีความซึมลื่นที่มีการบูรณาการในเข็มขัดเรียบร้อยกระจายไปทั่วพื้นที่การขับเคลื่อนทั้งหมดพวกเขาถูกเต็มไปด้วยไขมันก่อนที่แกนจะประกอบและให้ความมั่นคงในหนังไขมันที่เรียบร้อยบนหลอดทั้งหมด
ข้อดีของป่าที่มีหลุมลื่นคือสามารถลดความกว้างตามที่ต้องการโดยไม่ทําให้ช่องลื่นมีข้อเสียใด ๆ
ที่แตกต่างจากการออกแบบ Bushings ทองแดงเรียบที่รู้จักกัน, ในที่ bushing และ seal ต้องติดตั้งแยกกัน, มันยังเป็นไปได้ที่จะได้รับ bushing และ seal เป็นส่วนที่สมบูรณ์แบบ.
ไม่เพียงแค่กระโปรงและหลอดที่สําคัญในระบบทริโบโลจิก แต่การปรับน้ํามันและสิ่งแวดล้อม (เช่นอากาศ ก๊าซ น้ําเกลือ ฝุ่น เป็นต้น) ก็มีความสําคัญเท่ากันสภาพแวดล้อมโดยทั่วไปไม่สามารถควบคุมได้ไม่เหมือนกับการผสมผสาน
การปรับน้ํามันไม่เพียงแค่ปรับปรุงคุณสมบัติการเลื่อนได้
การขัดแย้งเกิดจากการปฏิสัมพันธ์ของสองร่างกายภายใต้ภาระและการเคลื่อนไหว เพื่อลดการขัดแย้งและการสกัดขนมันแยกพื้นผิวโลหะของ bushing และ shaft.
1กดในกระโปรงทองแดง
บุซซิ่งถูกกดใส่ด้วยเครื่องประปาที่ติดตั้ง แมงไหล่ไหล่ที่มีการหมุนอิสระสําหรับลิปประปาระหว่างแกนนําและไหล่ไหล่จึงแนะนําเพื่อรับรองการติดตั้งที่ไม่มีความผิดพลาดการหมุนฟรีจําเป็นเพื่อที่ผนึกจะไม่ได้รับความเสียหายระหว่างการกดกล่องไหล่ shoulder mandrel ควรมีช่องนําอย่างน้อย 3 mm x 15 °
อย่างไรก็ตาม, บุชก็สามารถกดในด้วยจาน.ปริมณฑลถูกกดยืดหยุ่นไปทางกลางของกระปุกและกลับไปที่ตําแหน่งเดิมหลังจากกระบวนการติดตั้งพิมพ์.
2. การติดตั้ง shaft
เมื่อติดตั้งหม้อ ต้องพิจารณาว่า กว้างภายในของลิปประปามีกว้างน้อยกว่าหม้อ ดังนั้นเพื่อให้สามารถใส่ได้ง่ายๆ หม้อควรมีขอบอย่างน้อย 3 mm x 15°การติดตั้งจะง่ายขึ้นถ้าแกนถูกกรีดเบาก่อนการใส่
3กลบกระโปรงทองแดง
โดยไม่มีการปรับประทับ, การเติมเต็มของบูชิงทองแดงโดยผ่านน้ํามัน nipple ไม่ได้รับประกัน. ในบริเวณที่ไม่เครียด, น้ํามันรั่วไหลออกอย่างรวดเร็ว, ในขณะที่บริเวณที่เครียดยังคงไม่เต็ม.ปริมประทับทําให้แรงดันแก๊สที่จะสร้างขึ้นในทองแดง Bushings ระหว่างการปรับน้ํามัน, โดยที่เพียงหลังจากที่บัวเต็มเต็ม ๆ ไขมันจะหลุดผ่านการปิด ถ้าบัวไม่สามารถปรับน้ํามันผ่านน้ํามัน nippleให้แน่ใจว่า bushing ได้รับน้ํามันดี ก่อนการติดตั้ง shaft.
| สถานการณ์: | หมึกทองแดงระยะว่าง: |
| สภาพการหล่อลื่น: น้ํามัน | >0,1 มม. |
| สภาพการหล่อลื่น: น้ํามัน | ขนาดเล็ก |
| ภาระ: ขนาดใหญ่ | ขนาดเล็ก |
| ภาระ: ขนาดเล็ก | ขนาดใหญ่ |
| การเคลื่อนไหว: ช้า | ขนาดเล็ก |
| การเคลื่อนไหว: กระตุ้น | ขนาดเล็ก |
| การเคลื่อนไหว: รวดเร็ว | ขนาดใหญ่ |
การเล่นที่ต้องการของกระดูกทองแดงกลางขึ้นอยู่กับการปรับน้ํามันที่ให้บริการ, ความจุและความเร็วเลื่อน
ตารางนี้มีมุ่งหมายที่จะช่วยให้คุณเลือกระยะที่ต้องการเส้นโค้งนี้ถูกออกแบบสําหรับวิศวกรรมเครื่องจักรทั่วไปการโค้งขึ้นไป สามารถเกินได้ง่าย.
ความอนุญาตของ shaft ต้องถูกกําหนดขึ้นตามการเล่นขั้นต่ําที่ต้องการ คลาสความอนุญาตควรเป็น IT6 สําหรับความต้องการสูงและ IT7 หรือ IT8 ในกรณีปกติ
หากใช้พวงมาลัยแบบมาตรฐานที่มีความอนุญาตในกว้าง H9 แนะนําให้อนุญาตแกนด้วย e หรือ fกําหนดว่าภาระของทองแดง Bushings ไม่สูงเกินไป ช่องโฮสเก็ตสามารถขยายจาก H7 ไป F7. บูชิ่งติดต่อกับบ้านที่เกี่ยวข้องและรูบูชิ่งใหญ่กว่าเล็กน้อย.
รายละเอียดการบรรจุ:
1. การบรรจุใน
ผลิตภัณฑ์ขนาดเล็ก: 100pcs-200pcs ต่อถุงพลาสติกที่ปิด
สําหรับผลิตภัณฑ์ขนาดใหญ่: 2pcs-10pcs ต่อม้วนหนังพลาสติก (ขึ้นอยู่กับขนาดของผลิตภัณฑ์
2การบรรจุภายนอกและการบรรจุส่ง
กระดาษกล่อง (ขึ้นอยู่กับขนาดของสินค้า)
กระเป๋าไม้หรือพัลเล็ต เก็บไว้ให้ปลอดภัยสําหรับการขนส่ง
