| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | บูชไร้น้ำมัน |
| MOQ: | ตกลงกันได้ |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T |
| ความสามารถในการจําหน่าย: | เสียบแบริ่งกราไฟท์จีนผู้ผลิตผู้จำหน่ายโรงงานขายส่งแบริ่งวารสารโลหะ DU แบริ่งหล่อลื่นตัวเองแบริ่งแรงข |

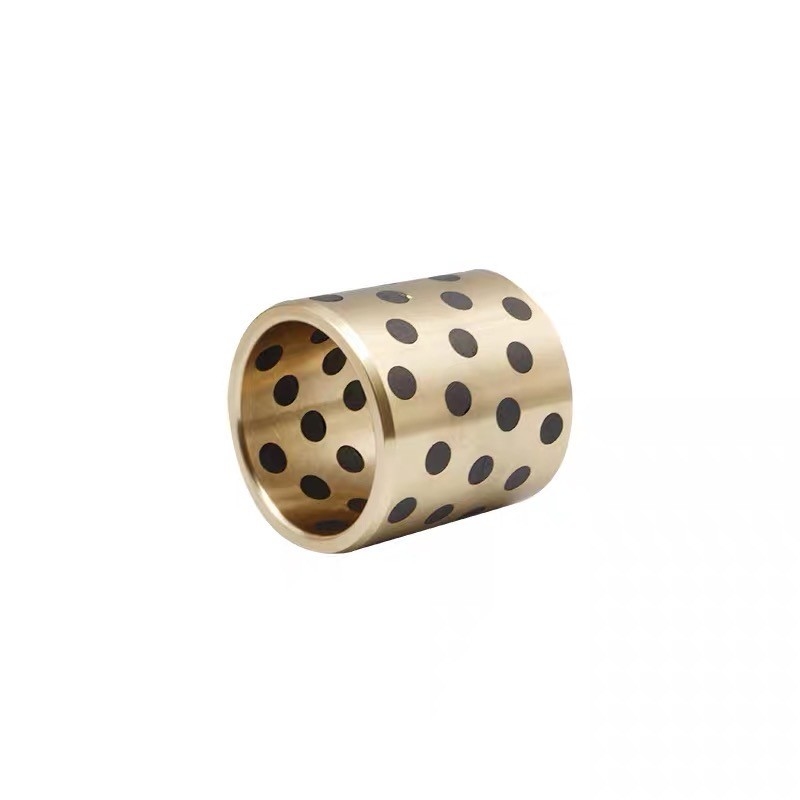

SAE 660 บรอนซ์ Oilless Bush - เร็วเสร็จแล้ว & กลึง, พุ่มไม้บรอนซ์กราไฟท์สำหรับแถบเน็คไท, พุ่มไม้สำหรับลิงค์สลับ, แผ่น Oilless Alsofor ที่สามารถเคลื่อนย้ายได้และโต๊ะฉีด
SAE 660 บรอนซ์ Oilless Bush ซึ่งเป็นส่วนประกอบที่รวดเร็วเสร็จสมบูรณ์และกลึงมีประสิทธิภาพที่ยอดเยี่ยมและความทนทานในการใช้งานอุตสาหกรรมที่หลากหลาย สร้างขึ้นจาก SAE 660 บรอนซ์พุ่มไม้นี้มีคุณสมบัติเชิงกลที่เหนือกว่ารวมถึงความแข็งแรงสูงความต้านทานการสึกหรอและความต้านทานการกัดกร่อน
การออกแบบ Oilless ช่วยลดความจำเป็นในการหล่อลื่นเป็นประจำลดค่าใช้จ่ายในการบำรุงรักษาและการหยุดทำงานอย่างมีนัยสำคัญ คุณสมบัตินี้ทำให้ SAE 660 บรอนซ์ Oilless Bush เป็นตัวเลือกที่เหมาะสำหรับการดำเนินงานอุตสาหกรรมที่รวดเร็วซึ่งความน่าเชื่อถือและประสิทธิภาพเป็นสิ่งสำคัญยิ่ง
คุณลักษณะการติดตั้งที่รวดเร็วของบุชทำให้กระบวนการรวมระบบง่ายขึ้นทำให้การรวมเข้ากับเครื่องจักรที่มีอยู่อย่างราบรื่น พื้นผิวที่เสร็จแล้วและกลึงช่วยให้มั่นใจได้ถึงความพอดีและแม่นยำเพิ่มประสิทธิภาพสูงสุดและยืดอายุการใช้งานของบุช
เมื่อคุณกำลังอัพเกรดอุปกรณ์ที่มีอยู่หรือติดตั้งเครื่องจักรใหม่ SAE 660 บรอนซ์ Oilless Bush เป็นตัวเลือกที่ดีกว่าสำหรับการปรับปรุงประสิทธิภาพการดำเนินงานและลดข้อกำหนดการบำรุงรักษา ติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ที่เป็นนวัตกรรมนี้และวิธีการปรับปรุงการดำเนินงานอุตสาหกรรมของคุณ
Cast Bronze C93200 Sleeve (Plain) Bearings Sale Sale
วัสดุโลหะผสม
| แบบอย่าง | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| ระดับ แบรนด์จีน GB1776-87 |
zcuzn25 ai6fe3mn3 |
ZCUSN6ZN6PB3 | zcuai10fe3 | ZCUSU10P1 | เหล็ก+ZCUSN6ZN6PB3 | HT250 | GCR15 |
| ระหว่างประเทศ iso1338 |
Gcuzn25 ai6fe3mn3 |
GCUSN6ZN6PB3 | gcuai10fe3 | cusn12 | Steel+CUSN6ZN6PB3FE3NI5 | - | B1 |
| ประเทศเยอรมนี ดิน |
g-cuzn25 AI5 |
GB-CUSN5ZN5PB5 | gb-cuai10ni | GB-CUSN10 | Steel+CUSN6ZN6PB3NI | - | 100cr6 |
| ญี่ปุ่น jis |
HBSC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | Suj2 |
| ประเทศสหรัฐอเมริกา ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Class40 | 52100 |
| มาตรฐานอังกฤษ | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
องค์ประกอบสารเคมีโลหะผสม
| องค์ประกอบทางเคมี | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( %) | พักผ่อน | พักผ่อน | พักผ่อน | - | - | ||
| SN ( %) | - | 6 | - | 10 | 6 | - | - |
| Zn ( %) | 25 | 6 | - | - | 6 | - | - |
| Ni ( %) | - | - | - | - | - | - | - |
| AI ( %) | 6 | - | 10 | - | - | - | - |
| Fe ( %) | 3 | - | 3 | - | - | พักผ่อน | พักผ่อน |
| MN ( %) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| CR ( %) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( %) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| SI ( %) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| PB ( %) | - | 3 | - | - | 3 | - | - |
พารามิเตอร์ทางเทคนิค
| ผลงาน | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| max.load p (n/mm²) | 100 | 60 | 70 | 60 | 250 | ||
| max.speed v (m/s) | dry0.4 น้ำมัน 5 | 2 | 2 | 0.5 | 0.1 | ||
| max.pv (n/mm²· m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| ความหนาแน่นρ (g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| แรงดึง (n/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| การยืดตัว ( %) | > 10 | > 4 | > 10 | - | - | ||
| ความแข็ง (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| max.temp (℃) | 300 | 350 | 300 | 400 | 350 | ||
| Friction Coef (μ) | การหล่อลื่นน้ำมัน: 0.03 | แรงเสียดทาน (แห้ง): 0.16 | |||||
บิวช์ปลอกบรอนซ์กราไฟท์ที่เสียบมาตรฐานคือการเปิดโพรงที่มีขนาดที่เหมาะสมและการจัดเรียงอย่างเป็นระเบียบบนพื้นผิวแรงเสียดทานโลหะของเมทริกซ์แบริ่งจากนั้นฝังสารหล่อลื่นของแข็งที่มีคุณสมบัติการหล่อลื่นด้วยตนเองที่เป็นเอกลักษณ์ในโพรง
ควรกำหนดตัวถังฐานของบูชปลอกหุ้มกราไฟท์มาตรฐานตามสภาพการทำงานของแบริ่ง วัสดุที่ใช้กันทั่วไปคือทองเหลืองที่มีความแข็งแรงสูงดีบุกบรอนซ์การหล่อและอื่น ๆ มีวัสดุหล่อลื่นของแข็งที่ฝังตัวอยู่สองประเภทหลักหนึ่งคือตะกั่วสีดำธรรมชาติกราไฟท์เทียมและการสังเคราะห์ MOS2 และอีกชนิดหนึ่งถูกสังเคราะห์ด้วยเมทริกซ์ ตามสภาพการทำงานของแบริ่งการรวมกันของพื้นผิวโลหะที่แตกต่างกันและน้ำมันหล่อลื่นที่ฝังตัวในตัวสามารถมั่นใจได้ว่าผลิตภัณฑ์สามารถตอบสนองความต้องการพิเศษของอุณหภูมิโหลดการเคลื่อนไหวการเคลื่อนไหวและสภาพการทำงานของสื่อในขณะที่มั่นใจว่าการทำงานที่มั่นคงและเชื่อถือได้
| น้ำมันหล่อลื่น | ||
| น้ำมันหล่อลื่น | คุณสมบัติ | แอปพลิเคชันทั่วไป |
| sl1 graphite+เพิ่ม | ความต้านทานที่ยอดเยี่ยมต่อการโจมตีทางเคมีและแรงเสียดทานต่ำ TEMP ขีด จำกัด 400 ℃ | ห้องชุดสำหรับเครื่องจักรทั่วไปและภายใต้บรรยากาศ |
| SL4 +สารเติมแต่ง | ความเสียดทานต่ำที่สุดและการหล่อลื่นน้ำที่ดีอุณหภูมิ จำกัด 300 ℃ | เรือกังหันไฮดรอลิกกังหันก๊าซ ฯลฯ |
บูช Oilless ซึ่งรวมอยู่ในน้ำมันหล่อลื่นที่ไม่มีน้ำมันเป็นโลหะผสมทองแดงชนิดใหม่ซึ่งถูกรวมเข้ากับสารหล่อลื่นที่เป็นเนื้อเดียวกันในร่างกาย
มันแบ่งขีด จำกัด ของแบริ่งทั่วไปการหล่อลื่นซึ่งขึ้นอยู่กับฟิล์มน้ำมัน
ดังนั้นจึงเหมาะสำหรับอุณหภูมิสูงการใช้งานหนักการป้องกันการกัดกร่อนหรือเมื่อน้ำมันนำเข้ายาก
ประสิทธิภาพของมันเพิ่มขึ้นเป็นสองเท่าทั้งความแข็งและการสึกหรอ
ตอนนี้มันถูกนำไปใช้อย่างกว้างขวางในเครื่องหล่ออย่างต่อเนื่อง, ลูกกลิ้งเหล็กในโลหะ, เครื่องแร่, เรือ, กังหันไอน้ำ, กังหันไฮดรอลิกและเครื่องฉีดพลาสติกพลาสติก

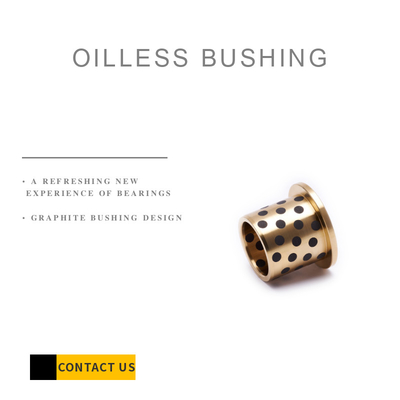

เสื้อแขนหน้าแปลน Oillessวัสดุ JDB ทำจากโลหะบรอนซ์ที่มีความแข็งแรงพร้อมน้ำมันหล่อลื่นแบบพิเศษฝังตัว- โลหะฐานที่มีโหลดสูงและน้ำมันหล่อลื่นที่เป็นของแข็งให้สำหรับการหล่อลื่นด้วยตนเอง Oilless Flange Sleeve Baring Bushing Showประสิทธิภาพที่ยอดเยี่ยมไม่มีการหล่อลื่นล่วงหน้าภายใต้เงื่อนไขของอุณหภูมิสูง/ต่ำสุดที่มีความเร็วต่ำ วัสดุนี้ให้ไม่ต้องบำรุงรักษาสารละลายแบริ่งโดยเฉพาะอย่างยิ่งสำหรับการโหลดสูงเป็นระยะ ๆ ของการเคลื่อนไหวการสั่น
Bushing แขนหน้าแปลน Oilless สามารถนำไปใช้ภายใต้แห้งอุณหภูมิสูงแรงดันสูงการกัดกร่อนน้ำหรือสภาพแวดล้อมทางเคมีอื่น ๆ เมื่อไม่สามารถแนะนำน้ำมันได้
Bushing แขนหน้าแปลน Oilless ถูกนำมาใช้อย่างกว้างขวางในสายผลิตภัณฑ์ยานยนต์วิศวกรรมน้ำประตูเขื่อนอุตสาหกรรมพลาสติกเครื่องหล่ออย่างต่อเนื่องลูกกลิ้งเหล็กในอุตสาหกรรมโลหะวิทยาเครื่องแร่เครื่องกำเนิดไฟฟ้าเทอร์โบเรือกังหันไฮดรอลิกและเครื่องฉีดขึ้นรูป
บุช- เลือกกำหนดค่าสั่งซื้อ Viiplus ส่งมอบตรงเวลาและเสนอราคาที่ยุติธรรม
บูชของเราเป็นทางออกที่สมบูรณ์แบบสำหรับโครงการที่ไม่สามารถให้การหล่อลื่นได้อย่างง่ายดายหรือในกรณีที่น้ำมันหล่อลื่นแบบดั้งเดิมอาจคาร์บอน
ติดต่อเรา - ซัพพลายเออร์บุชบุต Oilless
หากต้องการสอบถามเกี่ยวกับหรือขอแคตตาล็อกแบริ่งบุชเชอร์สติดต่อกันวันนี้!
(สีบรอนซ์ที่มีกราไฟท์ฝัง)
การบูชของ bushing หรือแบริ่งแบบเลื่อนและแบริ่งสไลด์โดยทั่วไปเป็นแบริ่งที่ง่ายที่สุดซึ่งประกอบด้วยพื้นผิวแบริ่งและไม่มีองค์ประกอบการกลิ้ง
บุชสามารถอ้างถึงตลับลูกปืนลูกบอลหรือเพียงแค่ "แหวน" ที่ไม่ต้องการการหล่อลื่นเป็นระยะ - เนื่องจากสารหล่อลื่นเช่นกราไฟท์ผงรวมอยู่ในวัสดุที่ทำจากแบริ่ง สิ่งเหล่านี้เรียกว่าพุ่มไม้บรอนซ์กราไฟท์และมีเม็ดมีดกราไฟท์ 20-25% บนผนัง / พื้นผิวซึ่งให้การหล่อลื่นตลอดเวลาซึ่งจะช่วยลดค่าสัมประสิทธิ์แรงเสียดทาน
บุชเชอร์เหล่านี้เหมาะสำหรับสภาพแวดล้อมที่แห้งซึ่งการปนเปื้อนเป็นความเสี่ยงการใช้งานแบบเปียกซึ่งมีความชื้นสูงและการใช้งานที่แบริ่งอยู่ในตำแหน่งที่ไม่สามารถเข้าถึงได้
เราเป็นผู้นำผู้ผลิตและซัพพลายเออร์ของ Oilless Bushing และผลิตภัณฑ์ของเราประกอบด้วยคุณภาพดี
บุชบรอนซ์ Oilless เป็นรูปแบบใหม่ที่ทำจากโลหะผสมทองแดงที่แข็งแกร่งและถูกฝังอย่างสม่ำเสมอในที่อยู่อาศัยน้ำมันหล่อลื่นที่เป็นของแข็ง
พุ่มไม้ Oilless เหมาะสำหรับอุณหภูมิสูงโหลดหนักการกัดกร่อนหรือสถานที่ที่น้ำมันยากที่จะแนะนำ

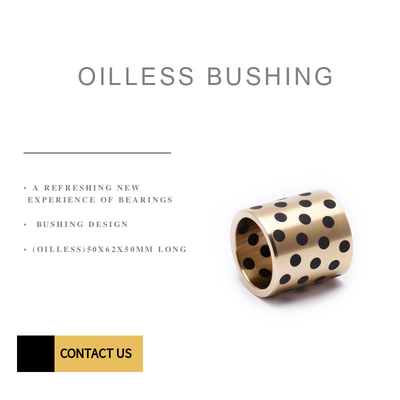

ระบุหมายเลขชิ้นส่วนตามรหัสที่ต้องการ OD และความยาว (เช่น) ID คือ 50 มม. OD คือ 62 มม. และความยาวคือ 50 มม.
-Oilless Bushings - โลหะผสมทองแดงตรงมาตรฐาน
วัสดุ: โลหะผสมทองเหลืองแรงดึงสูง
น้ำมันหล่อลื่นของแข็งฝัง
●บุชบุญที่ให้บริการได้โดยไม่จำเป็นต้องมีการหล่อลื่น
● BUSHING OILLESS แสดงให้เห็นถึงประสิทธิภาพสูงภายใต้การดำเนินการโหลดสูงและความเร็วต่ำ
●การบูช Oilless แสดงให้เห็นถึงความต้านทานการสึกหรอที่เหนือกว่าในการใช้งานที่ฟิล์มน้ำมันผลิตไม่ค่อยเช่นการเคลื่อนไหวแบบลูกสูบการแกว่งการเริ่มต้นบ่อยครั้งและหยุด ฯลฯ ฯลฯ
●บูช Oilless มีความต้านทานทางเคมีที่เหนือกว่าและความต้านทานการกัดกร่อน
●ผลิตภัณฑ์ Bushings Oilless มาตรฐานมีให้เลือกหลายขนาด
| ความหนาแน่น | 8.2g/cm3 | |
| แรงดึง | > = 755n/mm2 | |
| ความดื้อรั้นต่อต้านแรงกระแทก | > = 400 ~ 500kJ/m3 | |
| ความแข็ง | > = 200hb | |
| แรงดันโหลดสูงสุด | 100n/mm2 | |
| ขีด จำกัด ความเร็ว | 0.5m/s | |
| ขีด จำกัด ค่า PV | 1.65n/mm2.m/s | |
| โควฟ์แรงเสียดทาน | การหล่อลื่นน้ำมัน | 0.03 |
| แรงเสียดทานแห้ง | 0.16 | |
| อุณหภูมิในการทำงาน | -40 ~+300 ° C |
โปรดตรวจสอบประเภท/ขนาด/ข้อกำหนดในบูชที่ปราศจากน้ำมัน - ผลิตภัณฑ์บูชบรอนซ์กราไฟท์ - โลหะผสมทองแดงตรงซีรี่ส์มาตรฐาน
| ประเภทบุช | ตรง | ชนิดโลหะ | โลหะผสมทองเหลืองแรงดึงสูง |
| DIA ภายใน ทำ) | 50 | Dia ด้านนอก ทำ) | 62 |
| ความยาวโดยรวม L (มม.) | 50 | สูงสุด ช่วงค่า PV ที่อนุญาต (n/mm2• m/s) | 1.1 ~ 2.0 |
| สูงสุด ค่า PV ที่อนุญาต (n/mm2• m/s) | 1.16 | โหลดสูงสุดที่อนุญาต (n/mm2- | 20.3 |
| ความเร็วสูงสุดที่อนุญาต (m/s) | 0.35 | รูยึดพอดี | H7 |
| ช่วงอุณหภูมิการทำงาน (° C) | -40 ～ 150 | ช่วงอุณหภูมิการทำงาน (ไม่ได้ชำระเงิน) ขั้นต่ำ | -40 |
| ช่วงอุณหภูมิการทำงาน | 150 | ช่วงอุณหภูมิการทำงาน (ปกติ) ขั้นต่ำ | -40 |
| ช่วงอุณหภูมิการทำงาน (ปกติ) สูงสุด | 200 | - | - |
| สภาพหล่อลื่น | แห้ง | การหล่อลื่นเป็นระยะ |
| ช่วงอุณหภูมิบริการ℃ | －40 ～＋ 300 | －40 ～＋ 150 |
| สูงสุดที่อนุญาต ความดัน PN/MM ｛2 kgf/cm2｝ | 29(150-｛296(1,530-- | |
| สูงสุดที่อนุญาต ความเร็ว v m/｛sm/min｝ | 0.50｛30｝ | 1.00｛60｝ |
| สูงสุดที่อนุญาต ค่า PV N/MM2 ・ M/｛S KGF/CM2 ・ M/นาที｝ | 1.65｛1,010｝ | 3.25｛1,990｝ |
*ค่าในวงเล็บคือแรงกดดันแบริ่งแบบคง
การเคลื่อนไหว (≦ 0.0017m/s [0.1m/นาที])
|
รหัสประจำตัว |
OD |
ความยาว |
|
คลาส 7 ถึง 8 |
คลาส 6 ถึง 7 |
คลาส 8 ถึง 9 |
ชั้นเรียนที่นี่อยู่ในมาตรฐาน JIS ผลิตภัณฑ์นี้แสดงให้เห็นถึงประสิทธิภาพที่น่าพอใจที่ความขรุขระของพื้นผิวสไลด์ของ RZ6.3 ถึง12.5μm
●ใช้ได้กับการหมุนการแกว่งและการเคลื่อนไหวแบบลูกสูบ
●อย่าใช้ใต้น้ำนี้
●บูช ID 63 มม. สามารถใช้เป็น Trunnion ระดับกลางได้
บูชสำหรับกระบอกสูบไฮดรอลิก
| แบบอย่าง | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| ระดับ แบรนด์จีน GB1776-87 |
zcuzn25 ai6fe3mn3 |
ZCUSN6ZN6PB3 | zcuai10fe3 | ZCUSU10P1 | เหล็ก+ZCUSN6ZN6PB3 | HT250 | GCR15 |
| ระหว่างประเทศ iso1338 |
Gcuzn25 ai6fe3mn3 |
GCUSN6ZN6PB3 | gcuai10fe3 | cusn12 | Steel+CUSN6ZN6PB3FE3NI5 | - | B1 |
| ประเทศเยอรมนี ดิน |
g-cuzn25 AI5 |
GB-CUSN5ZN5PB5 | gb-cuai10ni | GB-CUSN10 | Steel+CUSN6ZN6PB3NI | - | 100cr6 |
| ญี่ปุ่น jis |
HBSC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | Suj2 |
| ประเทศสหรัฐอเมริกา ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Class40 | 52100 |
| มาตรฐานอังกฤษ | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| องค์ประกอบทางเคมี | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu ( %) | พักผ่อน | พักผ่อน | พักผ่อน | - | - | ||
| SN ( %) | - | 6 | - | 10 | 6 | - | - |
| Zn ( %) | 25 | 6 | - | - | 6 | - | - |
| Ni ( %) | - | - | - | - | - | - | - |
| AI ( %) | 6 | - | 10 | - | - | - | - |
| Fe ( %) | 3 | - | 3 | - | - | พักผ่อน | พักผ่อน |
| MN ( %) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| CR ( %) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( %) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| SI ( %) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| PB ( %) | - | 3 | - | - | 3 | - | - |
| ผลงาน | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| max.load p (n/mm²) | 100 | 60 | 70 | 60 | 250 |
| max.speed v (m/s) | dry0.4 น้ำมัน 5 | 2 | 2 | 0.5 | 0.1 |
| max.pv (n/mm²· m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| ความหนาแน่นρ (g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| แรงดึง (n/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| การยืดตัว ( %) | > 10 | > 4 | > 10 | - | - |
| ความแข็ง (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| max.temp (℃) | 300 | 350 | 300 | 400 | 350 |
| Friction Coef (μ) | การหล่อลื่นน้ำมัน: 0.03 | แรงเสียดทาน (แห้ง): 0.16 | |||
| รหัสประจำตัว | OD |
ความยาว l ความอดทน-0.1 -0.3 |
|||||||||
| φd | ความอดทน | φd | ความอดทน | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
＋0.022 ＋0.010 |
10 |
＋0.015 ＋0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
＋0.028 ＋0.013 |
12 |
＋0.018 ＋0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
＋0.028 ＋0.013 |
14 |
＋0.018 ＋0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
＋0.034 ＋0.016 |
18 |
＋0.018 ＋0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
＋0.034 ＋0.016 |
19 |
＋0.021 ＋0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
＋0.034 ＋0.016 |
20 |
＋0.021 ＋0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
＋0.034 ＋0.016 |
21 |
＋0.021 ＋0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
＋0.034 ＋0.016 |
22 |
＋0.021 ＋0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
＋0.034 ＋0.016 |
23 |
＋0.021 ＋0.008 |
172315 | |||||||
| 18 |
＋0.034 ＋0.016 |
24 |
＋0.021 ＋0.008 |
ค.ศ. 182410 | พ.ศ. 2367 | 2367 | พ.ศ. 2364 | ค.ศ. 182420 | ค.ศ. 182425 | ||
| 19 |
＋0.041 ＋0.020 |
26 |
＋0.021 ＋0.008 |
246915 | 2463 | ||||||
| 20 |
＋0.041 ＋0.020 |
28 |
＋0.021 ＋0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
＋0.041 ＋0.020 |
30 |
＋0.021 ＋0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
＋0.041 ＋0.020 |
32 |
＋0.025 ＋0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
＋0.041 ＋0.020 |
33 |
＋0.025 ＋0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
＋0.041 ＋0.020 |
35 |
＋0.025 ＋0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
＋0.041 ＋0.020 |
38 |
＋0.025 ＋0.009 |
283820 | 283825 | ||||||
| 30 |
＋0.041 ＋0.020 |
38 |
＋0.025 ＋0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
＋0.041 ＋0.020 |
40 |
＋0.025 ＋0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
＋0.050 ＋0.025 |
40 |
＋0.025 ＋0.009 |
||||||||
| 32 |
＋0.050 ＋0.025 |
42 |
＋0.025 ＋0.009 |
324220 | |||||||
| 35 |
＋0.050 ＋0.025 |
44 |
＋0.025 ＋0.009 |
354420 | 354425 | ||||||
| 35 |
＋0.050 ＋0.025 |
45 |
＋0.025 ＋0.009 |
354520 | 354525 | ||||||
| 38 |
＋0.050 ＋0.025 |
48 |
＋0.025 ＋0.009 |
||||||||
| 40 |
＋0.050 ＋0.025 |
50 |
＋0.025 ＋0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
＋0.050 ＋0.025 |
55 |
＋0.030 ＋0.011 |
405515 | |||||||
| 45 |
＋0.050 ＋0.025 |
55 |
＋0.030 ＋0.011 |
||||||||
| 45 |
＋0.050 ＋0.025 |
56 |
＋0.030 ＋0.011 |
||||||||
| 45 |
＋0.050 ＋0.025 |
60 |
＋0.030 ＋0.011 |
||||||||
*ความทนทานต่อ ID หลังจากการกดแบบกดใช้สำหรับการอ้างอิงเท่านั้น
| รหัสประจำตัว | OD |
ความยาว l ความอดทน-0.1 -0.3 |
|||||||||
| φd | ความอดทน | φd | ความอดทน | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
＋0.050 ＋0.025 |
60 |
＋0.030 ＋0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
＋0.050 ＋0.025 |
62 |
＋0.030 ＋0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
＋0.050 ＋0.025 |
65 |
＋0.030 ＋0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
＋0.060 ＋0.030 |
70 |
＋0.030 ＋0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
＋0.060 ＋0.030 |
74 |
＋0.030 ＋0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
＋0.060 ＋0.030 |
75 |
＋0.030 ＋0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
＋0.060 ＋0.030 |
75 |
＋0.030 ＋0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
＋0.060 ＋0.030 |
80 |
＋0.030 ＋0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
＋0.060 ＋0.030 |
85 |
＋0.035 ＋0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
＋0.060 ＋0.030 |
90 |
＋0.035 ＋0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
＋0.060 ＋0.030 |
90 |
＋0.035 ＋0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
＋0.060 ＋0.030 |
95 |
＋0.035 ＋0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
＋0.060 ＋0.030 |
96 |
＋0.035 ＋0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
＋0.060 ＋0.030 |
100 |
＋0.035 ＋0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
＋0.071 ＋0.036 |
100 |
＋0.035 ＋0.013 |
8510060 | 8510080 | ||||||
| 90 |
＋0.071 ＋0.036 |
110 |
＋0.035 ＋0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
＋0.071 ＋0.036 |
120 |
＋0.035 ＋0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
＋0.071 ＋0.036 |
130 |
＋0.040 ＋0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
＋0.071 ＋0.036 |
140 |
＋0.040 ＋0.015 |
12014070 | 12014080 | ||||||
| 125 |
＋0.083 ＋0.043 |
145 |
＋0.040 ＋0.015 |
||||||||
| 130 |
＋0.083 ＋0.043 |
150 |
＋0.040 ＋0.015 |
13015080 | |||||||
| 140 |
＋0.083 ＋0.043 |
160 |
＋0.040 ＋0.015 |
||||||||
| 150 |
＋0.083 ＋0.043 |
170 |
＋0.040 ＋0.015 |
15017080 | |||||||
| 160 |
＋0.083 ＋0.043 |
180 |
＋0.040 ＋0.015 |
16018080 | |||||||
| 170 |
＋0.083 ＋0.043 |
190 |
＋0.046 ＋0.017 |
||||||||
| 180 |
＋0.083 ＋0.043 |
200 |
＋0.046 ＋0.017 |
||||||||
| 190 |
＋0.096 ＋0.050 |
210 |
＋0.046 ＋0.017 |
||||||||
| 200 |
＋0.096 ＋0.050 |
230 |
＋0.046 ＋0.017 |
||||||||
*ความคลาดเคลื่อนของมิติคือค่าที่วัดได้ที่ +25 ℃
Metric Oilless Bushing และ Bushing บรอนซ์ Oilless ที่ทำขึ้นเพื่อสั่งซื้อ: ฟอร์มบูชมาตรฐานในมิติพิเศษ, ครึ่งบัชช์, รูปร่างพิเศษที่ได้จากการปั๊มหรือการวาดลึก, การออกแบบบุช
ผลิตภัณฑ์ถูกนำมาใช้อย่างกว้างขวางในเครื่องจักรกลิ้งการหล่ออย่างต่อเนื่องเครื่องจักรการขุดเครื่องจักรการจัดส่งกังหันเครื่องจักรฉีดแม่พิมพ์อัตโนมัติแม่พิมพ์
และอื่น ๆ
1. Oilless Bush ใช้สำหรับความเร็วต่ำและ lub self lub เช่นประตูเขื่อนและพุ่มไม้ประตูน้ำพุ่มไม้ไฮดรอลิกเป็นต้น
2. BUSHING OILLESS ใช้สำหรับอุณหภูมิสูง เช่นเครื่องจักรเหล็กและโรงงานเหล็กและอื่น ๆ
3. การใช้บุชบรอนซ์บรอนซ์ Oilless สำหรับการผลิตรถยนต์เช่นสายการประกอบสายกดสายพานลำเลียงและอื่น ๆ
4. Oilless Bronze Bushing ใช้สำหรับเครื่องจักรหนักเช่นโรงงานกลิ้งเหล็กเครื่องฉีดเครื่องกดตาย ฯลฯ
5. พุ่มไม้ Oilless ยังใช้สำหรับเครื่องเคมีเครื่องแปรรูปอาหารโรงงานกระดาษเครื่องทำสิ่งทอเป็นต้น
●พุ่มไม้ Oilless สำหรับลิงค์สลับ
1. คู่มือพุ่มไม้
2. พุ่มไม้คู่มือ Ejector
3. Guide Rail
4. คู่มือบล็อก
5. แผ่นล่าง
6. คู่มือพุ่มไม้
7. พุ่มไม้แบบหล่อ
1. สวมจาน
2. แคมจังหวะแผ่น
3. แคมแผ่นบน
4. บล็อกด้านข้าง
5. แผ่น Cam Side
6. แคมแผ่นกลับบวก
7. คู่มือโพสต์พุ่มไม้
8. Cam Stroke Plate
VIIPLUS OILLESS BRONZE BUSHHING ที่ใช้ในแอปพลิเคชันหลายอย่าง
ไม่ว่าจะเป็นวัสดุและข้อกำหนดในการชุบของบรอนซ์ไม่ว่าจะเป็นรูปร่างหรือขนาดมาตรฐานของพุ่มไม้หากเป็นไปได้ทางร่างกายเราสามารถทำได้
Viiplus เป็นหนึ่งในซัพพลายเออร์บุชผู้มีประสบการณ์มากที่สุดหากคุณต้องการดาวน์โหลดแคตตาล็อก Oilless Bush ติดต่อเราทันที!
