| ชื่อแบรนด์: | viiplus bimetal bushing |
| เลขรุ่น: | บูช SAE 1010 bimetal |
| MOQ: | ตามขนาดของผลิตภัณฑ์ |
| ราคา: | According to the size of the product |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T |
| ความสามารถในการจําหน่าย: | บูชแขนบรอนซ์จีนผู้ผลิตซัพพลายเออร์โรงงานขายส่งบูชหล่อลื่นด้วยตัวเองโลหะแบริ่งเหล็กหล่อบูชปลอกแขน POM |

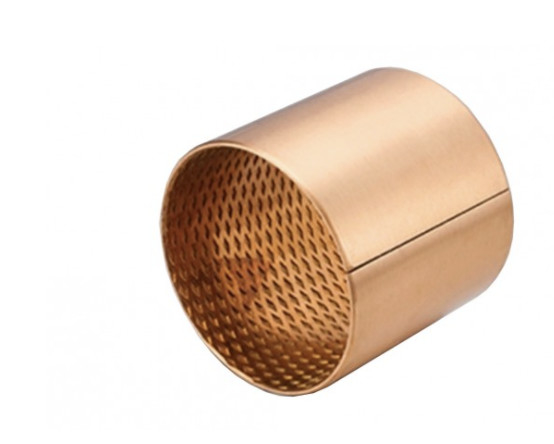

ตลับลูกปืนแบบไบเมทัลลิก SAE 1010 แบบมีร่องและหล่อลื่นตัวเองเป็นตลับลูกปืนชนิดพิเศษที่ออกแบบมาสำหรับการใช้งานที่ต้องการความสามารถในการรับน้ำหนักสูง ความทนทาน และคุณสมบัติการหล่อลื่นตัวเอง ตลับลูกปืนเหล่านี้ประกอบด้วยชั้นโลหะสองชั้นที่แตกต่างกัน โดยทั่วไปคือโลหะผสมตลับลูกปืนที่อ่อนกว่าถูกยึดติดกับแผ่นรองเหล็กที่แข็งกว่า การรวมกันของวัสดุเหล่านี้ให้ประสิทธิภาพสูงสุดในสภาพแวดล้อมที่ต้องการ
วัสดุ SAE 1010 ซึ่งมักใช้ในชั้นโลหะผสมตลับลูกปืน เป็นเหล็กกล้าคาร์บอนเกรดที่มีความสามารถในการขึ้นรูปและเชื่อมได้ดี ได้รับการคัดเลือกเนื่องจากความแข็งแรงและความเหนียว ซึ่งมีส่วนช่วยในประสิทธิภาพโดยรวมของตลับลูกปืน
คุณสมบัติหลักของตลับลูกปืนแบบไบเมทัลลิกแบบมีร่องและหล่อลื่นตัวเองคือการรวมร่องหรือรูพรุนที่เติมน้ำมันไว้ภายในชั้นโลหะผสมตลับลูกปืน ร่องเหล่านี้ช่วยให้สามารถจัดเก็บและปล่อยสารหล่อลื่นทีละน้อย ทำให้มั่นใจได้ถึงการหล่อลื่นอย่างต่อเนื่องระหว่างตลับลูกปืนและพื้นผิวประกบ ความสามารถในการหล่อลื่นตัวเองนี้ช่วยลดแรงเสียดทานและการสึกหรอได้อย่างมาก ซึ่งช่วยยืดอายุการใช้งานของตลับลูกปืน
นอกเหนือจากคุณสมบัติการหล่อลื่นตัวเองแล้ว ตลับลูกปืนแบบไบเมทัลลิกยังมีข้อดีอื่นๆ อีกหลายประการ แผ่นรองเหล็กที่แข็งกว่าให้การรองรับที่ดีเยี่ยมและทนทานต่อการเสียรูป ในขณะที่ชั้นโลหะผสมตลับลูกปืนที่อ่อนกว่าช่วยให้การทำงานราบรื่นและสามารถปรับให้เข้ากับพื้นผิวประกบได้ดี การรวมกันของวัสดุเหล่านี้ส่งผลให้ตลับลูกปืนสามารถรับน้ำหนักและแรงกระแทกสูงได้ในขณะที่ยังคงรักษาแรงเสียดทานและการสึกหรอต่ำ
โดยรวมแล้ว ตลับลูกปืนแบบไบเมทัลลิก SAE 1010 แบบมีร่องและหล่อลื่นตัวเองเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่ต้องการประสิทธิภาพและความทนทานสูงในสภาพแวดล้อมที่ต้องการ การออกแบบที่เป็นเอกลักษณ์และองค์ประกอบของวัสดุทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ มากมาย รวมถึงยานยนต์ การก่อสร้าง และเครื่องจักรกลหนัก
แต่มีความสามารถในการรับน้ำหนักที่สูงกว่าและนำเสนอโซลูชันทางเศรษฐกิจสำหรับปัญหาตลับลูกปืนมากมาย การประยุกต์ใช้บูชไบเมทัลสำหรับกังหันน้ำ เครื่องจักรฉีดขึ้นรูป เครื่องจักรบรรจุภัณฑ์ เครื่องพิมพ์ อุปกรณ์ก่อสร้าง วาล์วปิด แม่พิมพ์ยาง และอื่นๆ อีกมากมาย
1. ฟิล์มพื้นผิวแรงเสียดทานต่ำ
2. ชั้นตลับลูกปืน (ทองสัมฤทธิ์)
3. สารหล่อลื่นแข็ง (กราไฟต์)
4. แผ่นรองเหล็ก
นี่คือวัสดุตลับลูกปืนแบบไบเมทัลซึ่งโลหะผสมทองสัมฤทธิ์ประกอบด้วยโครงสร้างสองชั้นพร้อมแผ่นรองเหล็ก โครงสร้างนี้ซึ่งมีความแข็งแรงทางกลสูง สามารถใช้ภายใต้สภาวะที่มีการหล่อลื่นและการทำงานด้วยความเร็วสูง/โหลดสูง สามารถทำจากวัสดุที่แตกต่างกันหลากหลาย ขึ้นอยู่กับการใช้งาน สภาพการใช้งาน และการหล่อลื่น
ชั้น SAE797 แบบเผาผนึก + แผ่นรองเหล็ก + ชุบทองแดง / ชุบดีบุก (CuPb10Sn10)
ชั้น SAE799 แบบเผาผนึก + แผ่นรองเหล็ก + ชุบทองแดง / ชุบดีบุก (CuPb24Sn4)
ชั้น SAE48 แบบเผาผนึก + แผ่นรองเหล็ก + ชุบทองแดง / ชุบดีบุก (CuPb30)
ชั้น SAE783 แบบเผาผนึก + แผ่นรองเหล็ก + ชุบทองแดง / ชุบดีบุก (AlSn20Cu)
| ตลับลูกปืนเลื่อนแบบคอมโพสิตห่อ, เหล็ก/ทองสัมฤทธิ์ชุบทองแดงหรือชุบดีบุก, DIN 1494 / ISO 3547, ไม่ต้องบำรุงรักษา, พร้อมช่องหล่อลื่น | |||
| รายละเอียดทางเทคนิค | |||
| ความสามารถในการรับน้ำหนักเฉพาะที่คงที่ | ≤ 250 [N/mm2] | ความเครียดจากอุณหภูมิ | - 40 [°C] ถึง + 250 [°C] |
| ความสามารถในการรับน้ำหนักเฉพาะแบบไดนามิก | ≤ 140 [N/mm2] | ||
| ความเร็วในการเลื่อน | ≤ 2.5 [m/s] | ค่า PV สูงสุด | 2.8 [N/mm² x m/s] |
| ค่าแรงเสียดทาน | 0.04 [µ] ถึง 0.12 [µ] | พื้นที่สัมผัสเป็นเปอร์เซ็นต์ | > 75 [%] |
| วัสดุ | |||
| วัสดุรองรับ | เหล็กชุบทองแดงหรือชุบดีบุก | ชั้นเลื่อน | CuPb10Sn10 |
| รายละเอียดความคลาดเคลื่อน | |||
| ตัวเรือน Ø | H7 | ความคลาดเคลื่อนของเพลา | f7 ถึง h8 |
| บูชด้านใน-Ø หลังการติดตั้ง | H9 | ||
| วัสดุเพลา | |||
| เหล็กกล้า ชุบแข็งหรือไม่ผ่านการอบ | |||
| ความหยาบของพื้นผิว ≤ Ra 0.8 | |||
| คุณสมบัติ | |||
| สำหรับความสามารถในการรับน้ำหนักสูงและการเคลื่อนที่แบบสั่น รวมถึงการทำงานที่หยาบและภาระอุณหภูมิ การหล่อลื่นในระยะยาวเนื่องจากการจัดเก็บสารหล่อลื่น | |||
| ช่วงของการใช้งาน | |||
| ลูกกลิ้งราง เครื่องจักรก่อสร้าง การก่อสร้างเครน เครื่องจักรกลการเกษตร (การบรรทุกกระแทก) | |||
| การบำรุงรักษา | |||
| เป็นวัสดุบูชที่ต้องการการบำรุงรักษาน้อย จำเป็นต้องมีการหล่อลื่นเบื้องต้นระหว่างการติดตั้ง หลังจากนั้นจำเป็นต้องมีการหล่อลื่นเป็นระยะด้วยน้ำมันหรือจาระบี | |||
| คำแนะนำในการติดตั้ง | |||
| ตัวเรือน | การติดตั้งมุมเอียงขั้นต่ำ 1.5 มม. x 15-45° | ||
| เพลา | การติดตั้งมุมเอียง 5 มม. x 15° ขอบมน | ||
| แนะนำให้ใช้แกนบังคับการติดตั้งที่เหมาะสม อาจจำเป็นต้องหล่อลื่นพื้นผิวด้านนอกด้วยจาระบีเมื่อทำการติดตั้ง | |||
| การติดกาว | กาวไม่ควรสัมผัสกับพื้นผิวเลื่อน! | ||
รูปแบบหัวเข็มขัดบูชตลับลูกปืนแบบไบเมทัล
Bushing Company, Sintered SAE-799 CuPb24Sn4 ผู้จำหน่ายบูชไบเมทัล ทำงานร่วมกันเพื่อสร้างโซลูชันสำหรับการใช้งาน BIMETAL ที่ต้องการมากที่สุด ต้องการความช่วยเหลือในการค้นหาผลิตภัณฑ์บูชไบเมทัลที่เหมาะสมหรือไม่? ผู้เชี่ยวชาญด้านชิ้นส่วนตลับลูกปืนธรรมดาของเราสามารถช่วยได้ โทรเพื่อขอความช่วยเหลือทันที ขอใบเสนอราคาสำหรับวัสดุ เหล็ก+CuPb10Sn10, เหล็ก+CuPb24Sn4, เหล็ก+CuPb24Sn, เหล็ก+CuPb30, เหล็ก+CuPb10Sn10+GRAPHITE

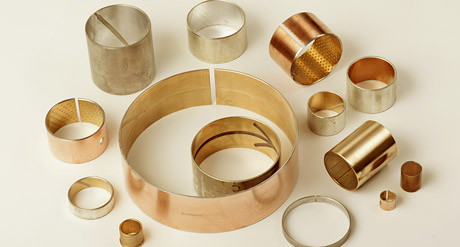

บูช Bi-metal นี้สามารถผลิตได้หลายประเภทหรือปรับแต่งได้
-แผ่นรองรับแรงหรือแบริ่ง
-บูชหน้าแปลน
-บูชข้อต่อเชื่อม
-บูชข้อต่อแยก
-บูชล็อค Clench
-คุณสมบัติที่ผ่านการกลึงแบบพิเศษ
