| ชื่อแบรนด์: | viiplus Self lubricating bronze sliding bearing |
| เลขรุ่น: | แบริ่งหล่อลื่นตนเอง |
| MOQ: | ต่อรองจัดการ |
| ราคา: | negotiate |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T |
| ความสามารถในการจําหน่าย: | บูชแขนบรอนซ์จีนผู้ผลิตซัพพลายเออร์โรงงานขายส่งบูชหล่อลื่นด้วยตัวเองโลหะแบริ่งเหล็กหล่อบูชปลอกแขน POM |
AMES Self-Lubricated Bronze Gleitlager (ตลับลูกปืนเลื่อน) เป็นตลับลูกปืนประสิทธิภาพสูงที่ออกแบบมาเพื่อให้การทำงานราบรื่นและเชื่อถือได้โดยมีข้อกำหนดการบำรุงรักษาน้อยที่สุดตลับลูกปืนเหล่านี้ทำจากโลหะผสมทองแดงที่มีคุณสมบัติในการหล่อลื่นในตัว ช่วยให้ทำงานได้อย่างมีประสิทธิภาพโดยไม่จำเป็นต้องใช้สารหล่อลื่นภายนอก
โลหะผสมทองแดงที่ใช้ใน AMES Self-Lubricated Bronze Gleitlager ได้รับเลือกเนื่องจากมีความทนทานต่อการสึกหรอ ความแข็งแรง และความต้านทานการกัดกร่อนที่ดีเยี่ยมคุณสมบัติการหล่อลื่นในตัวเองเกิดขึ้นได้จากการรวมตัวของสารหล่อลื่นที่เป็นของแข็งเข้ากับเมทริกซ์อัลลอยด์สารหล่อลื่นเหล่านี้กระจายอย่างสม่ำเสมอทั่วทั้งวัสดุตลับลูกปืน ทำให้มีฟิล์มหล่อลื่นอย่างต่อเนื่องระหว่างตลับลูกปืนและพื้นผิวผสมพันธุ์
ลักษณะการหล่อลื่นในตัวเองของ AMES Self-Lubricated Bronze Gleitlager ช่วยลดความจำเป็นในการหล่อลื่นซ้ำเป็นระยะ ซึ่งช่วยลดต้นทุนการบำรุงรักษาและเวลาหยุดทำงานได้อย่างมากตลับลูกปืนยังได้รับการออกแบบให้ทนทานต่อการรับน้ำหนักและแรงกระแทกสูง ทำให้มั่นใจได้ถึงความน่าเชื่อถือและความทนทานในระยะยาวในการใช้งานทางอุตสาหกรรมต่างๆ
AMES Self-Lubricated Bronze Gleitlager เหมาะสำหรับใช้ในสภาพแวดล้อมที่หลากหลาย รวมถึงสภาพแวดล้อมที่มีอุณหภูมิสูง ความชื้นสูง หรือสัมผัสกับสารเคมีและสารกัดกร่อนความต้านทานการกัดกร่อนของโลหะผสมทองแดงทำให้มั่นใจได้ว่าตลับลูกปืนสามารถรักษาประสิทธิภาพได้แม้ในสภาวะที่ไม่เอื้ออำนวย
โดยรวมแล้ว AMES Self-Lubricated Bronze Gleitlager นำเสนอโซลูชันที่คุ้มค่าและเชื่อถือได้สำหรับการใช้งานที่ต้องการการทำงานของตลับลูกปืนที่ราบรื่นและไม่ต้องบำรุงรักษาคุณสมบัติในการหล่อลื่นในตัวเอง ความทนทาน และความต้านทานการกัดกร่อน ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานในอุตสาหกรรมต่างๆ

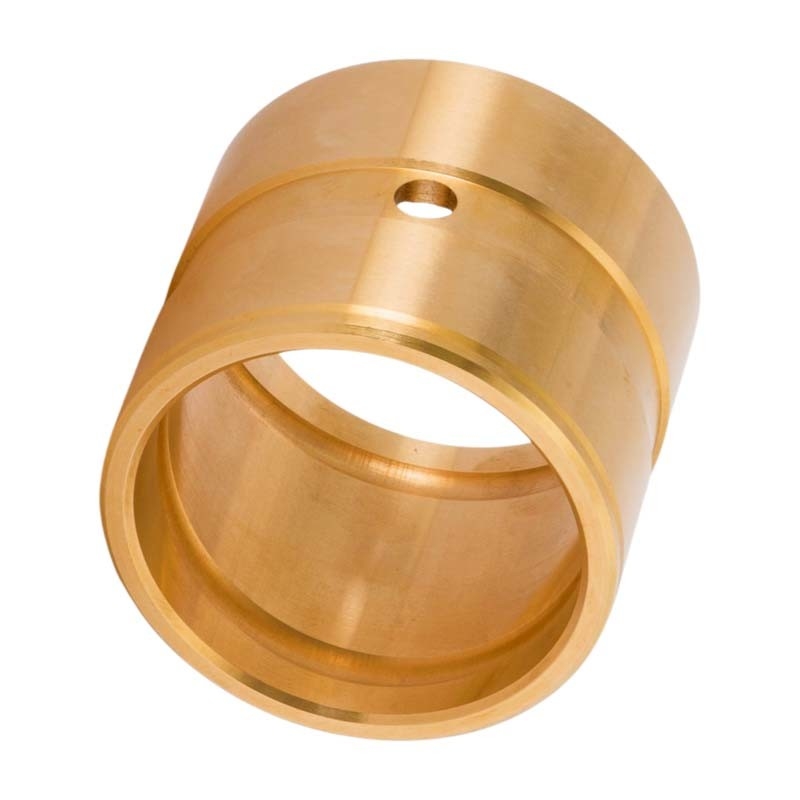

บูชบรอนซ์ของเรากลึงจาก C93200 (SAE 660)
แบริ่งบรอนซ์โดยใช้กระบวนการหล่อแล้วอีกชั้นหนึ่งบนฐานทองแดงทองแดงผงทองแดงการหมุนแบริ่งทรงกลมจึงเกิดขึ้นในพื้นผิวของช่องว่างและน้ำมันหล่อลื่นหรือจาระบีสามารถสร้างฟิล์มน้ำมันที่ดี อนุภาคที่เกิดจากการหมุนสามารถ จะดีมากในช่องว่างเพื่อที่จะบรรลุผลค่า PV ที่ต่ำกว่าด้วยน้ำมันที่ดีสามารถบรรลุต้นทุนที่ต่ำลักษณะของการบำรุงรักษาฟรี
การตัดเฉือนบุชชิ่งบรอนซ์เป็นวิธีที่ง่ายและประหยัดในการใช้ตลับลูกปืนที่มีตลับลูกปืนทรงสูง ทนต่อการกัดกร่อน ขนาด และประสิทธิภาพอื่นๆ ได้ดีสำหรับทุกกระบวนการ
ในขณะเดียวกัน เราสามารถจัดหาโลหะผสมทองแดงเกรดต่างๆ ได้ตามเงื่อนไขที่แตกต่างกัน และตามความต้องการในการประมวลผลของรูปร่างที่แตกต่างกัน ก็มีความแม่นยำสูงกว่าตลับลูกปืนกลิ้งทองแดงขนาดเกรด
วัสดุ: การหล่อทองแดงพิเศษ
อุณหภูมิที่อนุญาต: -40~150°C
| พิมพ์ | ตรง | วัสดุบุชชิ่ง | สีบรอนซ์ | ช่วงค่า PV ที่อนุญาตสูงสุด(N/mm2•m/s) | 1.1~2.0 |
|---|---|---|---|---|---|
| ค่า PV ที่อนุญาตสูงสุด(N/mm2•m/s) | 1.65 | น้ำหนักบรรทุกสูงสุดที่อนุญาต(N/mm2) | 10 | ความเร็วสูงสุดที่อนุญาต(m/s) | 1.66 |
| รูยึดพอดี | H7 |
| องค์ประกอบของวัสดุและคุณสมบัติของวัสดุ | ||||
| ระดับ | เจดีบี-1U | เจดีบี-1US1 | เจดีบี-1US2 | เจดีบี-1US3 |
| วัสดุ | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| ความหนาแน่น | 8 | 8.9 | 7.8 | 8.9 |
| ความแข็ง HB | >210 | >70 | >150 | >95 |
| ความต้านทานแรงดึง N/mm² | >750 | >200 | >600 | >260 |
| ความแข็งแรงของผลผลิต N/mm² | >450 | >90 | >260 | >150 |
| การยืดตัว% | >12 | >25 | >10 | >8 |
| ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ |
| สูงสุดอุณหภูมิ ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| โหลดสูงสุด N/mm² | 100 | 60 | 50 | 70 |
| ความเร็วสูงสุด (แห้ง) ม./นาที | 15 | 10 | 20 | 10 |
| Max.PV(การหล่อลื่น) N/mm² *m/min | 200 | 60 | 60 | 80 |
| ความผิดปกติของการบีบอัด 300N/mm² | <0.01มม | <0.05มม | <0.04มม | <0.05มม |
การมีน้ำมันอยู่ตลอดเวลาช่วยลดความเสี่ยงที่จะเกิดการยึดเกาะ และช่วยให้ตลับลูกปืนทำงานได้เป็นเวลาหลายพันชั่วโมงโดยไม่มีการสึกหรอ
ไม่ต้องบำรุงรักษา ไม่ต้องใช้สารหล่อลื่น
สามารถทำงานกับโหลดสูงสุด 10 MPa และความเร็วสูงสุด 8 m / s
PV ที่ใช้งานสูงสุดอยู่ในช่วง 10 MPa · m / s แต่สามารถเกินได้ในกรณีพิเศษ
ความแม่นยำของมิตินั้นสูงมาก (ถึงเส้นผ่านศูนย์กลาง IT 5) และก่อให้เกิดสัญญาณรบกวนต่ำมาก
การเลือกใช้น้ำมันสำหรับชุบเป็นกุญแจสำคัญในการทำงานของตลับลูกปืน
Viiplus มีคุณสมบัติหลากหลายของน้ำมัน (แร่และสังเคราะห์) สามารถทำงานได้ที่อุณหภูมิตั้งแต่ -60 ° C ถึง +230 ° C
พารามิเตอร์ที่สำคัญอีกประการหนึ่งของความหนืดของน้ำมันนี้ได้รับการคัดเลือกมาเป็นพิเศษสำหรับตะกั่วทำงานและความเร็ว เพื่อให้ตลับลูกปืนทำงานภายใต้สภาวะอุทกไดนามิก ซึ่งช่วยลดค่าสัมประสิทธิ์แรงเสียดทานให้เหลือน้อยที่สุด
Viiplus ยังมอบวิธีแก้ปัญหาเฉพาะเมื่อน้ำมันสัมผัสกับซีลบางประเภท หรือเพื่อใช้ในงานอาหาร-
1. ความสามารถในการรับน้ำหนักสูง
2. หล่อลื่นตัวเองภายใต้การทำงานที่แห้ง
3.ความเป็นไปได้ที่จะใช้ต่อหน้าของเหลว
4. ความเฉื่อยทางเคมีที่ดีต่อสารกัดกร่อน
5. อุณหภูมิในการทำงานที่หลากหลาย
6.ทนไฟ
7. ง่ายต่อการติดตั้ง
8. รายการมาตรฐานมีอยู่ทั่วไป
9.รายการพิเศษตามความต้องการ
ตลับลูกปืนเผาผนึกชนิดหล่อลื่นตัวเองทรงกระบอก ขนาดมาตรฐาน |
|||
| เส้นผ่านศูนย์กลางก่อนติดตั้ง (มม.) |
L = ความยาว (มม.) ความอดทน js13 |
ปริมาณต่อถุง | |
| d = Ø ความคลาดเคลื่อนภายใน G7 | D = Ø ความคลาดเคลื่อนภายนอก s7 | ||
|
2 + 12 +2 |
5 + 31 +19 |
2 - 3 | 25 |
|
3 + 12 +2 |
6 + 31 +19 |
4 - 5 - 6 - 10 | 25 |
|
4 + 16 + 4 4 + 16 + 4 4 + 16 + 4 |
6 + 31 +19 7 + 38 +23 8 + 38 +23 |
5 - 8 - 10 4 - 8 - 12 4 - 5 - 6 - 8 - 10 - 12 |
25 25 25 |
|
5 + 16 + 4 5 + 16 + 4 5 + 16 + 4 |
8 + 38 +23 9 + 38 +23 10 + 38 +23 |
5 - 8 - 10 - 12 - 15 - 16 4 - 5 - 8 5 - 6 - 8 - 10 - 12 - 15 |
25 25 25 |
|
6 + 16 + 4 6 + 16 + 4 6 + 16 + 4 |
9 + 38 +23 10 + 38 +23 12 + 46 +28 |
4 - 6 - 10 - 12 - 16 4 - 5 - 6 - 10 - 12 - 15 - 16 5 - 6 - 8 - 10 - 12 - 15 - 16 |
25 25 25 |
|
7 + 20 + 5 |
10 + 38 +23 |
5 - 8 - 10 | 25 |
|
8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 |
10 + 38 +23 11 + 46 +28 12 + 46 +28 14 + 46 +28 |
6 - 10 - 15 6 - 8 - 12 - 16 - 20 6 - 8 - 10 - 12 - 15 - 16 - 20 8 - 10 - 12 - 15 - 16 - 20 |
25 25 25 25 |
|
9 + 20 + 5 9 + 20 + 5 |
12 + 46 +28 14 + 46 +28 |
6 - 10 - 14 10 - 12 - 15 - 20 |
25 25 |
|
10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 |
13 + 46 +28 14 + 46 +28 15 + 46 +28 16 + 46 +28 18 + 46 +28 |
10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 16 - 20 - 25 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 10 - 12 - 15 - 20 - 25 |
25 25 10 10 10 |
|
12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 |
14 + 46 +28 15 + 46 +28 16 + 46 +28 17 + 46 +28 18 + 46 +28 20 + 56 +35 |
10 - 12 - 15 - 20 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 - 30 12 - 15 - 20 - 25 - 30 |
10 10 10 10 10 10 |
|
14 + 24 + 6 14 + 24 + 6 14 + 24 + 6 |
18 + 46 +28 20 + 56 +35 22 + 56 +35 |
10 - 14 - 15 - 18 - 20 - 22 - 25 - 28 10 - 12 - 14 - 15 - 18 - 20 - 22 - 25 - 28 - 30 15 - 20 - 25 - 30 |
10 10 10 |
|
15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 |
18 + 46 +28 19 + 56 +35 20 + 56 +35 21 + 56 +35 22 + 56 +35 |
15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 10 - 12 - 15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 |
10 10 10 10 10 |
|
16 + 24 + 6 16 + 24 + 6 |
20 + 56 +35 22 + 56 +35 |
12 - 15 - 16 - 20 - 25 - 30 - 32 12 - 15 - 16 - 20 - 25 - 30 - 32 - 35 |
10 10 |
|
17 + 24 + 6 |
22 + 56 +35 |
15 - 20 - 25 - 30 - 35 | 10 |
|
18 + 24 + 6 18 + 24 + 6 18 + 24 + 6 |
22 + 56 +35 24 + 56 +35 25 + 56 +35 |
12 - 15 - 18 - 20 - 22 - 25 - 28 - 30 - 36 12 - 18 - 22 - 28 - 30 - 36 16 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 |
10 10 10 |
ความคลาดเคลื่อนในหน่วยμm
การเบี่ยงเบนหนีศูนย์: IT-9 สำหรับ D≤ 50 และ IT-10 สำหรับ D>50
ตลับลูกปืนเผาผนึกชนิดหล่อลื่นตัวเองทรงกระบอก ขนาดมาตรฐาน |
||||
| เส้นผ่านศูนย์กลางก่อนติดตั้ง (มม.) |
L = ความยาว (มม.) ความอดทน js13 |
ปริมาณต่อถุง | ||
| d = Ø ความคลาดเคลื่อนภายใน G7 | D = Ø ความคลาดเคลื่อนภายนอก s7 | |||
|
20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 |
24 + 56 +35 25 + 56 +35 26 + 56 +35 27 + 56 +35 28 + 56 +35 30 + 56 +35 |
16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 - 32 - 35 15 - 16 - 20 - 25 - 30 - 32 - 35 - 40 16 - 20 - 25 - 32 16 - 20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 35 - 40 |
10 10 10 10 10 10 |
|
|
22 + 28 + 7 22 + 28 + 7 22 + 28 + 7 |
27 + 56 +35 28 + 56 +35 29 + 56 +35 |
15 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 22 - 28 - 36 |
10 10 10 |
|
|
25 + 28 + 7 25 + 28 + 7 25 + 28 + 7 |
30 + 56 +35 32 + 68 +43 35 + 68 +43 |
20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 32 - 35 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 |
10 10 5 |
|
|
28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 |
32 + 68 +43 33 + 68 +43 35 + 68 +43 36 + 68 +43 |
20 - 22 - 25 - 28 - 32 - 36 - 40 20 - 22 - 25 - 28 - 32 - 36 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 22 - 28 - 36 - 45 |
5 5 5 5 |
|
|
30 + 28 + 7 30 + 28 + 7 30 + 28 + 7 |
35 + 68 +43 38 + 68 +43 40 + 68 +43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 20 - 24 - 25 - 30 - 35 - 38 - 40 - 45 - 50 20 - 25 - 30 - 35 - 40 - 45 - 50 |
5 5 5 |
|
|
32 + 34 + 9 32 + 34 + 9 |
38 + 68 +43 40 + 68 +43 |
20 - 25 - 32 - 40 - 50 20 - 25 - 30 - 32 - 35 - 40 - 45 - 50 |
5 5 |
|
|
35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 |
40 + 68 +43 41 + 68 +43 44 + 68 +43 45 + 68 +43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 25 - 35 - 40 22 - 28 - 35 25 - 30 - 35 - 40 - 45 - 50 - 60 |
5 5 5 5 |
|
|
36 + 34 + 9 36 + 34 + 9 |
42 + 68 +43 45 + 68 +43 |
22 - 28 - 36 - 45 22 - 28 - 36 - 45 |
5 5 |
|
|
38 + 34 + 9 |
44 + 68 +43 |
25 - 35 - 45 | 5 | |
|
40 + 34 + 9 40 + 34 + 9 40 + 34 + 9 |
45 + 68 +43 46 + 68 +43 50 + 68 +43 |
35 - 40 - 45 - 50 25 - 30 - 32 - 40 - 50 25 - 32 - 40 - 45 - 50 - 60 |
5 5 5 |
|
|
45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 |
51 + 83 + 53 55 + 83 + 53 56 + 83 + 53 60 + 83 + 53 |
28 - 36 - 45 - 56 30 - 35 - 40 - 45 - 50 - 55 - 60 28 - 36 - 45 - 56 40 - 45 - 50 - 60 |
5 5 5 2 |
|
|
50 + 34 + 9 50 + 34 + 9 |
56 + 83 + 53 60 + 83 + 53 |
32 - 40 - 50 - 63 32 - 40 - 45 - 50 - 60 |
2 2 |
|
|
55 + 40 +10 |
65 + 83 + 53 |
40 - 55 - 70 | 2 | |
|
60 + 40 +10 60 + 40 +10 60 + 40 +10 |
70 + 89 +59 72 + 89 +59 80 + 89 +59 |
50 - 60 - 90 - 120 50 - 60 - 70 90 - 120 |
2 1 1 |
|
|
63 + 40 +10 |
70 + 89 +59 |
40 - 50 | 1 | |
|
70 + 40 +10 |
80 + 89 +59 |
90 - 120 | 1 | |
|
80 + 56 (G8) +10 |
100 + 125 (s8) + 71 |
80 - 120 | 1 | |
|
100 + 66 (G8) +12 |
120 + 133 (s8) + 79 |
80 - 120 | 1 | |
ความคลาดเคลื่อนในหน่วย μm / การเบี่ยงเบนหนีศูนย์: IT-9 สำหรับ D≤ 50 และ IT-10 สำหรับ D>50
มีขนาดพิเศษและขนาดอิมพีเรียลตามคำขอ
