| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | oilless 2,000 bushings |
| MOQ: | ตกลงกันได้ |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T / T |
| ความสามารถในการจําหน่าย: | สายพานกราฟิต, ประเทศจีน, ผู้ผลิต, ผู้จําหน่าย, โรงงาน, ขายส่งส่งยอดขาย, สายพานทรายงานโลหะ, สายพาน PT |
บูช Oilless แบบหลายชั้นเผาผนึก 2000 พร้อมสารหล่อลื่นของแข็งแบบกระจายตัวเป็นส่วนประกอบที่เป็นนวัตกรรมใหม่ที่ออกแบบมาเพื่อให้ทนทานต่อการสึกหรอและทนทานเป็นพิเศษในการใช้งานทางอุตสาหกรรมที่หลากหลาย บูชเหล่านี้ผลิตขึ้นโดยใช้กระบวนการเผาผนึก ซึ่งเกี่ยวข้องกับการบีบอัดและให้ความร้อนแก่ผงวัสดุโลหะเพื่อสร้างโครงสร้างที่เป็นของแข็งและมีรูพรุน
การออกแบบหลายชั้นของบูชเหล่านี้ช่วยให้มีประสิทธิภาพที่เหนือกว่าภายใต้ภาระและความเร็วสูง แต่ละชั้นถูกสร้างขึ้นอย่างระมัดระวังเพื่อเพิ่มความแข็งแรง ความแข็งแกร่ง และคุณสมบัติการหล่อลื่น สารหล่อลื่นของแข็งแบบกระจายตัวภายในวัสดุช่วยให้การทำงานราบรื่นโดยไม่จำเป็นต้องมีการหล่อลื่นหรือการหล่อลื่นเป็นประจำ ซึ่งช่วยลดความต้องการในการบำรุงรักษาได้อย่างมาก
การก่อสร้างแบบเผาผนึกของบูชเหล่านี้ยังให้ความทนทานต่อความร้อนและการกัดกร่อนได้ดีเยี่ยม ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้แม้ในสภาพแวดล้อมที่รุนแรง สิ่งนี้ทำให้เหมาะสำหรับการใช้งานในเครื่องจักรและอุปกรณ์ต่างๆ รวมถึงปั๊ม มอเตอร์ และกระปุกเกียร์
บูช Oilless แบบหลายชั้นเผาผนึก 2000 พร้อมสารหล่อลื่นของแข็งแบบกระจายตัวนำเสนอโซลูชันที่คุ้มค่าและใช้งานได้ยาวนานสำหรับการใช้งานทางอุตสาหกรรมที่ต้องการบูชที่มีประสิทธิภาพสูง การออกแบบที่เป็นเอกลักษณ์และคุณสมบัติของวัสดุช่วยให้มั่นใจได้ถึงการทำงานที่ราบรื่นและมีประสิทธิภาพ ลดเวลาหยุดทำงานและยืดอายุการใช้งานของเครื่องจักรและอุปกรณ์
ติดต่อเรา
หากต้องการสอบถามหรือขอแคตตาล็อกของแบริ่งบูช OILLES โปรดติดต่อวันนี้!
(เหล็กกล้าคาร์บอนต่ำฝังกราไฟต์)
ระบุหมายเลขชิ้นส่วนโดยใช้ I.D., O.D. และความยาวที่ต้องการ (เช่น) I.D. คือ 35 มม., O.D. คือ 44 มม. และความยาวคือ 50 มม.
บูช Oilles 2000 (ชนิดความแม่นยำสูง)

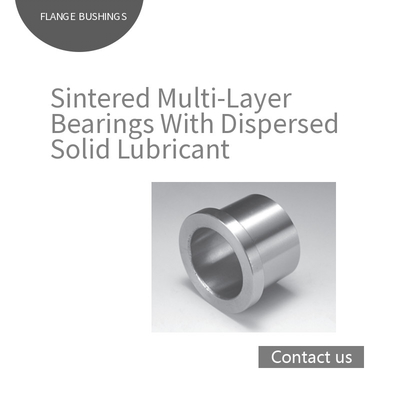

บูชหน้าแปลน Oilles 2000 (ชนิดความแม่นยำสูง)

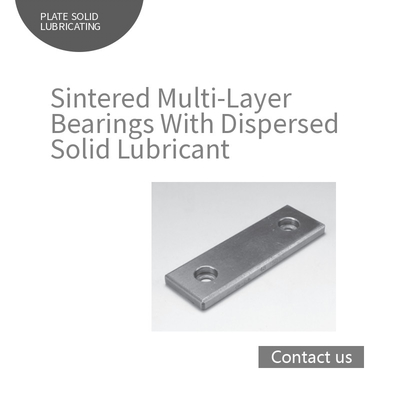

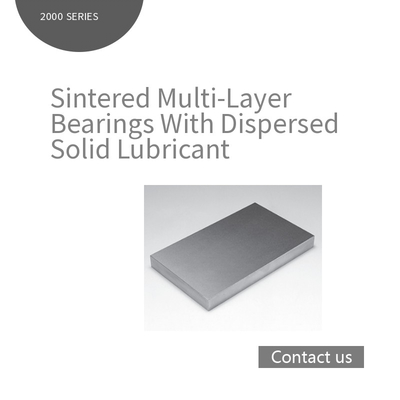

แผ่นสึกหรอ Oilles 2000 หนา 5 มม.
แผ่นสึกหรอ Oilles 2000 หนา 10 มม.

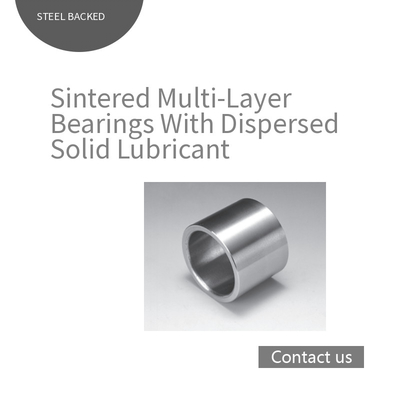

ปลอกบูช Oilles 2000 คือแบริ่งแบบหลายชั้นเผาผนึก ปลอกบูชประกอบด้วยพื้นผิวเลื่อนที่ทำจากวัสดุเผาผนึกพิเศษและโลหะรองรับเหล็ก สารหล่อลื่นของแข็งที่ทำจากกราไฟต์เป็นหลักจะกระจายอยู่ในชั้นเผาผนึก ซึ่งถูกเผาและอิ่มตัวด้วยน้ำมัน
ปลอกบูชหล่อลื่นตัวเอง , ไม่ต้องบำรุงรักษา
ปลอกบูช Oilles 2000 คือแบริ่งแบบหลายชั้นเผาผนึก ปลอกบูชทำจากวัสดุเผาผนึกพิเศษซึ่งเป็นพื้นผิวเลื่อนและวัสดุเหล็กเป็นตัวรองรับ
ชั้นเผาผนึกเป็นโลหะผสมทองแดง-นิกเกิลพิเศษที่มีสารหล่อลื่นของแข็งกระจายตัวอย่างสม่ำเสมอ ซึ่งมีกราไฟต์เป็นส่วนประกอบหลัก สารหล่อลื่นของแข็งจะถูกปล่อยออกมาบนปลอกบูชแบริ่งแบบหลายชั้นเผาผนึกพื้นผิวเมื่อเกิดการสึกหรอ สิ่งนี้ทำให้มั่นใจได้ว่าค่าสัมประสิทธิ์แรงเสียดทานต่ำลงในระหว่างการทำงาน
นอกจากนี้ ชั้นเผาผนึกเหล่านี้ยังถูกอิ่มตัวด้วยน้ำมัน การใช้งานที่ครอบคลุม ได้แก่ แผ่นสึกหรอสำหรับเครื่องมือยานยนต์ หุ่นยนต์อุตสาหกรรม แผ่นสึกหรอสำหรับเครื่องฉีดพลาสติก และข้อต่อแบริ่งแบบหลายชั้นเผาผนึก ปลอกบูชเครื่องจักรก่อสร้าง ฯลฯ
· สารหล่อลื่นของแข็งแบบกระจายตัวช่วยให้เคลื่อนที่ได้ในทุกทิศทางและให้ประสิทธิภาพที่เหนือกว่าสำหรับการเคลื่อนไหวเล็กน้อย
· สามารถใช้งานได้โดยไม่ต้องหล่อลื่น
· มีความทนทานต่อแรงกระแทก ลักษณะความเร็ว และความทนทานต่อการสึกหรอที่เหนือกว่า
· มีผลิตภัณฑ์และแผ่นปลอกบูช Oilles 2000 มาตรฐานสำหรับการตัดเฉือนเพิ่มเติมในขนาดต่างๆ
| เงื่อนไขการหล่อลื่น | แห้ง | การหล่อลื่นเป็นระยะ |
|---|---|---|
| ช่วงอุณหภูมิการให้บริการ (℃) |
-40～+120 | -40～+120 |
| แรงดันสัมผัสสูงสุดที่อนุญาต : P (N/mm2) |
24.5 | 49 |
| ความเร็วสูงสุดที่อนุญาต : V (m/s) |
0.50 | 1.00 |
| ค่า PV สูงสุดที่อนุญาต (N/mm2・m/s) |
1.63 | 2.45 |
ค่าในวงเล็บคือแรงดันสถิตของปลอกบูชแบริ่งแบบหลายชั้นเผาผนึก ซึ่งเป็นแรงดันของ แบริ่งแบบหลายชั้นเผาผนึก ในการใช้งานที่ไม่เคลื่อนที่หรือเคลื่อนที่ช้ามาก (≦ 0.0017 ม./วินาที)
| ความหนาแน่น | —— | g/cm3 | 6.3 |
|---|---|---|---|
| ความแข็ง | JIS K 7202-2 | HRM | 60-95 |
| อัตราการอิ่มตัวของน้ำมัน | —— | vol% | 12 |
· ค่าที่แสดงด้านบนใช้สำหรับชั้นเผาผนึก
· ค่าที่แสดงด้านบนเป็นค่าทั่วไป ไม่ใช่ค่ามาตรฐาน
หากซื้อและใช้วัสดุ Bronze Bushing 2000 โดยการตกแต่ง ควรทำการอิ่มตัวของน้ำมันหลังจากการตัดเฉือนแล้วประกอบในตัวเรือน เมื่อ ปลอกบูช แบริ่งแบบหลายชั้นเผาผนึกถูกเก็บไว้นานหรือล้าง ควรทำการอิ่มตัวของน้ำมันอีกครั้งแล้วประกอบในตัวเรือน สำหรับวิธีการ โปรดดูคำอธิบายเกี่ยวกับวิธีการอิ่มตัวของน้ำมันที่แสดงในหน้า 250 จุ่มปลอกบูชแบริ่งแบบหลายชั้นเผาผนึกที่ผ่านการตัดเฉือนแล้วในน้ำมันหล่อลื่นเป็นเวลา 24 ชั่วโมงขึ้นไปก่อนใช้งาน หากไม่สามารถทำการอิ่มตัวของน้ำมัน (โดยการให้ความร้อน) ได้
|
I.D. |
O.D. |
ความยาว |
|
คลาส 7 ถึง 8 |
คลาส 6 ถึง 7 |
คลาส 8 ถึง 9 |
| I.D. | O.D. |
-0.1 ความคลาดเคลื่อน L ความยาว -0.3 |
||||||||||
| φd | ความคลาดเคลื่อน | φD | ความคลาดเคลื่อน | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
＋0.049 ＋0.038 |
18 |
＋0.034 ＋0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
＋0.053 ＋0.042 |
19 |
＋0.041 ＋0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
＋0.053 ＋0.042 |
20 |
＋0.041 ＋0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
＋0.053 ＋0.042 |
21 |
＋0.041 ＋0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
＋0.053 ＋0.042 |
22 |
＋0.041 ＋0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
＋0.053 ＋0.042 |
24 |
＋0.041 ＋0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
＋0.060 ＋0.047 |
28 |
＋0.041 ＋0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
＋0.060 ＋0.047 |
30 |
＋0.041 ＋0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
＋0.065 ＋0.052 |
33 |
＋0.050 ＋0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
＋0.065 ＋0.052 |
35 |
＋0.050 ＋0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
＋0.065 ＋0.052 |
40 |
＋0.050 ＋0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
＋0.076 ＋0.060 |
44 |
＋0.050 ＋0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
＋0.076 ＋0.060 |
45 |
＋0.050 ＋0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
＋0.076 ＋0.060 |
50 |
＋0.050 ＋0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
＋0.081 ＋0.065 |
55 |
＋0.060 ＋0.041 |
455530 | ||||||||
| 45 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
456030 | ||||||||
| 50 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
506020 | 506030 | |||||||
| 50 |
＋0.081 ＋0.065 |
62 |
＋0.060 ＋0.041 |
506230 | ||||||||
| 50 |
＋0.081 ＋0.065 |
65 |
＋0.060 ＋0.041 |
506530 | ||||||||
| 55 |
＋0.091 ＋0.072 |
70 |
＋0.062 ＋0.043 |
557030 | ||||||||
| 60 |
＋0.091 ＋0.072 |
74 |
＋0.062 ＋0.043 |
607430 | ||||||||
| 60 |
＋0.091 ＋0.072 |
75 |
＋0.062 ＋0.043 |
607530 | ||||||||
| 65 |
＋0.091 ＋0.072 |
80 |
＋0.062 ＋0.043 |
|||||||||
| 70 |
＋0.096 ＋0.077 |
85 |
＋0.073 ＋0.051 |
708530 | ||||||||
| 70 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
95 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
96 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
100 |
＋0.073 ＋0.051 |
|||||||||
| 90 |
＋0.107 ＋0.085 |
110 |
＋0.076 ＋0.054 |
|||||||||
| 100 |
＋0.107 ＋0.085 |
120 |
＋0.076 ＋0.054 |
|||||||||
| I.D. | O.D. |
ความคลาดเคลื่อน L ความยาว0 －0.3 |
|||||||||||
| φd | ความคลาดเคลื่อน | φD | ความคลาดเคลื่อน | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
＋0.011 ＋0.003 |
18 |
0 －0.008 |
121816 | 121825 | ||||||||
| 16 |
＋0.011 ＋0.003 |
22 |
0 －0.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
＋0.013 ＋0.004 |
28 |
0 －0.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
＋0.013 ＋0.004 |
33 |
0 －0.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
＋0.013 ＋0.004 |
38 |
0 －0.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
＋0.016 ＋0.005 |
44 |
0 －0.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
＋0.016 ＋0.005 |
50 |
0 －0.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
＋0.016 ＋0.005 |
62 |
0 －0.013 |
506250 | 506280 | ||||||||
| 60 |
＋0.019 ＋0.006 |
74 |
0 －0.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
＋0.019 ＋0.006 |
85 |
0 －0.015 |
708550 | 7085100 | ||||||||
| 80 |
＋0.019 ＋0.006 |
96 |
0 －0.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
＋0.022 ＋0.007 |
120 |
0 －0.015 |
10012050 | 100120100 | 100120120 | |||||||

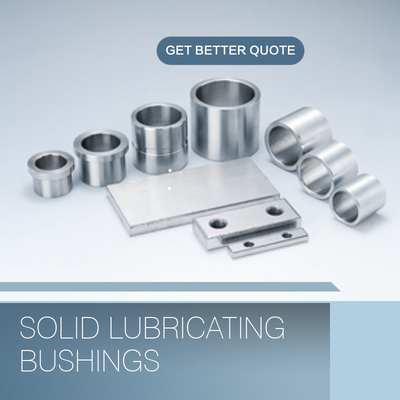

· มีบูชทรงกระบอกมาตรฐาน บูชหน้าแปลน แหวนรองรับแรงขับ และแผ่นระแนง
· นอกจากนี้ยังมีชนิดปราศจากสารตะกั่ว
· การออกแบบพิเศษทั้งหมดผลิตตามต้องการ
ปลอกบูช Oilles 2000 ได้ถูกนำมาใช้อย่างแพร่หลายในชิ้นส่วนเครื่องจักรกลที่ต้องการแรงดันสูงพร้อมแรงเสียดทานที่ต่ำกว่าและความทนทานต่อการสึกหรอที่ดี ซึ่งการให้น้ำมันทำได้ยาก เช่น แผ่นสึกหรอของแม่พิมพ์ยานยนต์ หุ่นยนต์อุตสาหกรรม แผ่นสึกหรอฉีด บูชไทบาร์ฉีด เครื่องจักรก่อสร้าง หล่อลื่นตัวเองปลอกบูช แบริ่ง ฯลฯ
