| ชื่อแบรนด์: | viiplus wrapped bronze bushings |
| เลขรุ่น: | ห่อบูชบรอนซ์ |
| MOQ: | ต่อรองจัดการ |
| ราคา: | negotiate |
| ความสามารถในการจําหน่าย: | แบริ่งสำริดพรุน， ตลับลูกปืนหุ้มด้วยทองแดงธรรมดา |
ตลับลูกปืนบรอนซ์หุ้ม CuSn8 และตลับลูกปืนธรรมดาบรอนซ์ CuSn6.5P0.1 เป็นส่วนประกอบที่ได้รับการยกย่องอย่างสูงในภาคอุตสาหกรรม โดยให้ประสิทธิภาพและความทนทานเป็นพิเศษในการใช้งานที่หลากหลาย
ตลับลูกปืนบรอนซ์หุ้ม CuSn8 มีชื่อเสียงในด้านความแข็งแรงและความทนทานต่อการสึกหรอ ทำให้เหมาะสำหรับการทำงานที่รับน้ำหนักมากและมีความเร็วสูง การออกแบบการหุ้มให้การรองรับและความมั่นคงเพิ่มเติม ทำให้มั่นใจได้ถึงความพอดีที่ปลอดภัยและป้องกันการเคลื่อนไหวที่ไม่คาดคิด ตลับลูกปืนเหล่านี้เหมาะสำหรับใช้ในมอเตอร์ ปั๊ม และชุดประกอบแบบหมุนอื่นๆ ที่ความแม่นยำและความน่าเชื่อถือเป็นสิ่งสำคัญ
ในทางกลับกัน ตลับลูกปืนธรรมดาบรอนซ์ CuSn6.5P0.1 ให้พื้นผิวการเลื่อนที่ราบรื่นและมีประสิทธิภาพ ด้วยส่วนประกอบบรอนซ์ CuSn6.5P0.1 วัสดุนี้เป็นที่รู้จักกันดีในด้านความทนทานต่อการกัดกร่อนที่ดีเยี่ยมและคุณสมบัติในการหล่อลื่นตัวเอง ซึ่งช่วยลดความจำเป็นในการหล่อลื่นและการบำรุงรักษาเป็นประจำ ตลับลูกปืนเหล่านี้เหมาะสำหรับใช้ในอุปกรณ์อุตสาหกรรมที่หลากหลาย ซึ่งสามารถรับน้ำหนักมากและทำงานได้อย่างราบรื่นเป็นระยะเวลานาน
ทั้งตลับลูกปืนบรอนซ์หุ้ม CuSn8 และตลับลูกปืนธรรมดาบรอนซ์ CuSn6.5P0.1 ผลิตขึ้นด้วยความแม่นยำเพื่อให้แน่ใจว่ามีความพอดีและประสิทธิภาพสูงสุด ได้รับการออกแบบมาให้ทนทานต่อสภาพแวดล้อมทางอุตสาหกรรมที่เข้มงวด ให้การทำงานที่เชื่อถือได้และอายุการใช้งานที่ยาวนาน
โดยสรุป ตลับลูกปืนบรอนซ์หุ้ม CuSn8 และตลับลูกปืนธรรมดาบรอนซ์ CuSn6.5P0.1 เป็นส่วนประกอบประสิทธิภาพสูงที่ให้ความทนทานและความน่าเชื่อถือเป็นพิเศษในการใช้งานทางอุตสาหกรรม ไม่ว่าคุณต้องการตลับลูกปืนสำหรับมอเตอร์ ปั๊ม หรือชุดประกอบแบบหมุนอื่นๆ ตลับลูกปืนบรอนซ์เหล่านี้มั่นใจได้ว่าจะตอบสนองความต้องการของคุณ
โซลูชันตลับลูกปืนหล่อลื่นตัวเอง
จัดหาผลิตภัณฑ์ตลับลูกปืนธรรมดาคุณภาพสูง, ตลับลูกปืนบรอนซ์หุ้ม
นอกเหนือจากผลิตภัณฑ์มาตรฐานที่แสดงในรายการของแคตตาล็อกนี้ เรายังสามารถจัดหาผลิตภัณฑ์ที่ไม่ได้มาตรฐานหรือพัฒนาตามการออกแบบของลูกค้าได้

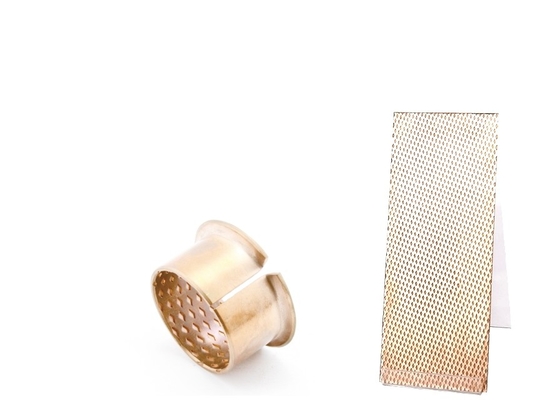

ตลับลูกปืนธรรมดาบรอนซ์หุ้มทำจากแถบโลหะผสมทองแดงความหนาแน่นสูงที่มีสูตรพิเศษเป็นพื้นผิว พื้นผิวสามารถรีดเป็นรูปทรงเพชรหรือรูปทรงครึ่งวงกลมได้ตามความต้องการของผู้ใช้ มีข้อดีคือความหนาแน่นสูง, ความสามารถในการรับน้ำหนักมาก, ทนต่อการสึกหรอได้ดีและอายุการใช้งานยาวนานฯลฯ ซึ่งสามารถแทนที่ปลอกทองแดงหล่อแบบดั้งเดิม ลดปริมาณเชิงกลและลดต้นทุน
| CuSn8/DIN 17662-1983 | ||||
| Ni(%) | Fe(%) | Sn(%) | Sn(%) | Cu(%) |
| ≦0.3 | ≦0.1 | 7.5~8.5 | 7.5~8.5 | ส่วนที่เหลือ |
ความแข็งแรง ความทนทานต่อการกัดกร่อน ความทนทานต่อการสึกหรอ และประสิทธิภาพอื่นๆ ของทองแดงและโลหะผสม หรือเพื่อตอบสนองความต้องการใช้งานพิเศษบางอย่าง บนพื้นฐานของส่วนประกอบ CuSn8 ที่มีอยู่เพื่อเพิ่มส่วนประกอบห้าหยวน หกหยวน และส่วนประกอบอื่นๆ เพื่อให้ได้วัสดุความยืดหยุ่นสูง, ทนต่อการสึกหรอสูง, ทนต่อการกัดกร่อนสูง, การตัดแบบอิสระ และฟังก์ชันอื่นๆ ที่แตกต่างกัน
| ตัวบ่งชี้ประสิทธิภาพ | ข้อมูล | |
| โหลดสูงสุด | โหลดคงที่ | 120N/mm² |
| โหลดไดนามิก | 40N/mm² | |
| ความเร็วเชิงเส้นสูงสุด | 2.5m/s | |
| ค่า PV สูง | 2.8N/mm²・m/s | |
| ค่าสัมประสิทธิ์แรงเสียดทาน | 0.08~0.25 | |
| การใช้ อุณหภูมิ | -100℃~+200℃ | |
| ค่าสัมประสิทธิ์การนำความร้อน | 60W/m・K | |
| ค่าสัมประสิทธิ์การขยายตัวทางความร้อน | 15×-6/K | |
ร่องน้ำมันรูปสี่เหลี่ยมขนมเปียกปูน, ตลับลูกปืนธรรมดาบรอนซ์หุ้ม เนื่องจากร่องมีความลึกบางอย่าง จึงมีความสามารถในการกักเก็บน้ำมันได้ ในพื้นที่ใช้งานแบบปิด สามารถเล่นเอฟเฟกต์การหล่อลื่นตัวเองได้ดีมาก น้ำมันและจาระบีสามารถเก็บไว้ในปลอกตลับลูกปืนธรรมดาบรอนซ์หุ้มได้เป็นเวลานาน
ตลับลูกปืนธรรมดาบรอนซ์หุ้มอ้างอิงถึง ISO 3547 คุณสามารถคลิกที่นี่เพื่อดูข้อกำหนดทางเทคนิคเพิ่มเติม ISO 3547 part .pdf

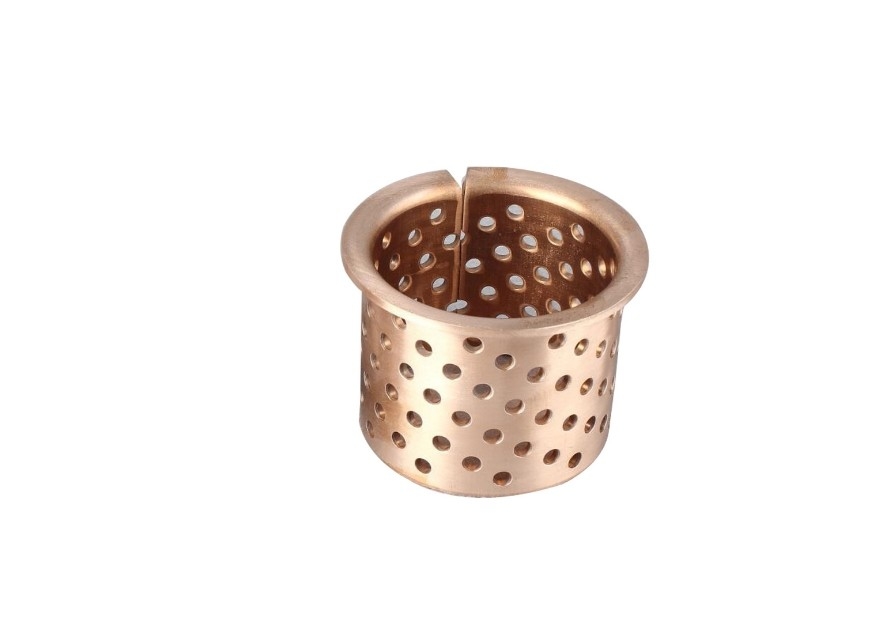

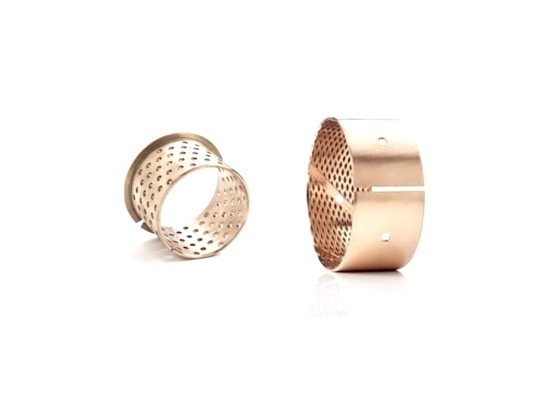

ดังนั้น คุณสามารถปรับแต่งประเภทของรูช่องน้ำมันตลับลูกปืนธรรมดาบรอนซ์หุ้มจากเราได้ เช่น รูทะลุวงกลม หรือช่องน้ำมันรูปเพชร โครงสร้างหน้าแปลน หรือโครงสร้างกระบอกตรง และวัสดุพิเศษอื่นๆ ตัวอย่างเช่น คุณสามารถปรับแต่งวัสดุ cusn6.5p0.1 จากเรา ซึ่งเป็นมิตรต่อสิ่งแวดล้อมและปราศจากสารตะกั่ว เหมาะสำหรับเครื่องจักรทางการแพทย์ อาหาร และอื่นๆ
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
คลิกที่นี่สำหรับ PDF สำหรับข้อมูลเพิ่มเติมเกี่ยวกับตลับลูกปืนบรอนซ์ CuSn8 Wrapped Bronze Bushings.pdf
Dia. มาตรฐาน |
ขนาด O.D. |
รูเรือน |
ขนาด I.D. |
เส้นผ่านศูนย์กลางเพลาที่เข้าชุดกัน |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
คุณสามารถเลือกใช้ในเครื่องจักรยก เครื่องจักรก่อสร้าง แชสซีรถแทรกเตอร์รถยนต์ อุตสาหกรรมเครื่องมือกล และเครื่องจักรทำเหมืองแร่ แต่ยังสามารถทำเป็นบูชตลับลูกปืน บูชหน้าแปลน ปะเก็นแรงขับ และชามลูกบอล และรูปแบบอื่นๆ ได้
