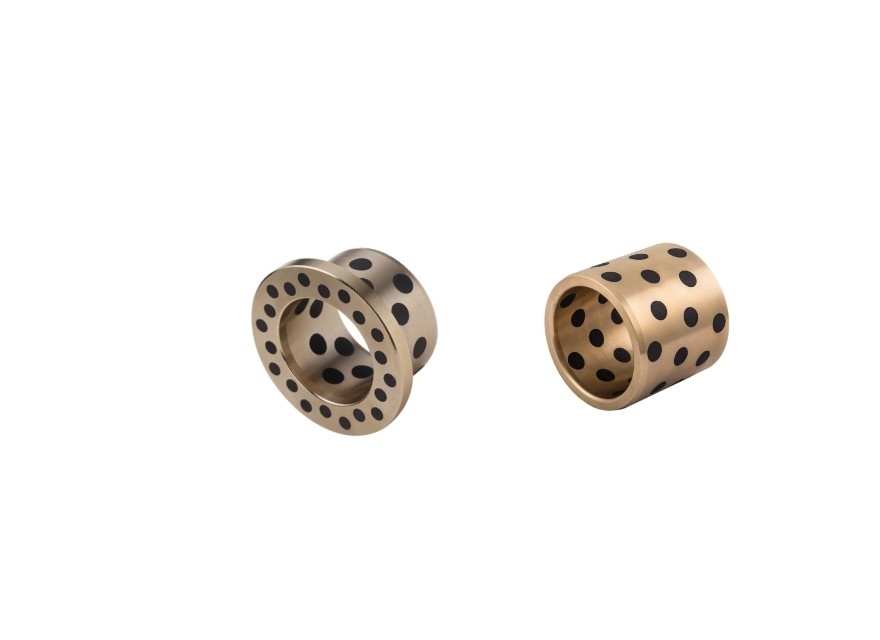

ตลับลูกปืนปลอกคอหน้าแปลนบรอนซ์แบบเสียบ, ตลับลูกปืนหล่อลื่นตัวเอง ขนาดเมตริก หมายถึง ตลับลูกปืนที่มีการออกแบบปลอกคอหน้าแปลนและทำจากวัสดุบรอนซ์ ตลับลูกปืนเหล่านี้มักจะถูกเสียบหรือเติมด้วยสารประกอบหล่อลื่นเพื่อให้คุณสมบัติการหล่อลื่นตัวเอง มีจำหน่ายในขนาดเมตริก ซึ่งหมายความว่าขนาดของตลับลูกปืนเหล่านี้ระบุเป็นหน่วยเมตริก เช่น มิลลิเมตร (มม.)

ตลับลูกปืนเหล่านี้มักใช้ในงานที่การหล่อลื่นอาจเป็นเรื่องยากหรือไม่เหมาะสม เนื่องจากสารประกอบหล่อลื่นตัวเองสามารถช่วยลดแรงเสียดทานและการสึกหรอตลอดอายุการใช้งานของตลับลูกปืน การออกแบบปลอกคอหน้าแปลนช่วยเพิ่มความแข็งแรงและความแข็งแกร่งให้กับตลับลูกปืน ทำให้สามารถรับน้ำหนักและโมเมนต์ที่สูงขึ้นได้

วัสดุบรอนซ์ที่ใช้ในตลับลูกปืนเหล่านี้ให้ความต้านทานการกัดกร่อนที่ดี ความแข็งแรง และความทนทาน ทำให้เหมาะสำหรับการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ เช่น เครื่องจักร ยานยนต์ และการบินและอวกาศ

ตลับลูกปืนบรอนซ์แบบเสียบ สารหล่อลื่นพิเศษกราไฟต์สำหรับใช้ในอุณหภูมิสูงระหว่าง 250 ถึง 500 ºC

CDA95400 ASTM A505 ตลับลูกปืนบรอนซ์


ตลับลูกปืนบรอนซ์แบบเสียบเป็นผลิตภัณฑ์ที่ลูกค้ากำหนด ฐานของมันคือCuSn10P1วัสดุที่ปราศจากสารตะกั่วและใช้กันอย่างแพร่หลายในผลิตภัณฑ์โลหะวิทยาผง มีค่าสัมประสิทธิ์แรงเสียดทานค่อนข้างต่ำ แต่ยังมีกำลังรับน้ำหนักค่อนข้างต่ำหลังจากอัดฉีดกราไฟต์แล้ว สามารถใช้งานได้โดยไม่ต้องหล่อลื่นด้วยน้ำมัน เมื่อเทียบกับตลับลูกปืนบรอนซ์ทั่วไป ตลับลูกปืนบรอนซ์แบบเสียบมีคุณสมบัติความยืดหยุ่นและความทนทานต่อการสึกหรอที่ดีกว่ามาก ส่วนใหญ่ใช้ในการใช้งานที่มีน้ำหนักเบา อุณหภูมิสูง และความเร็วปานกลาง

บูชนำร่องอีเจคเตอร์แบบไม่มีน้ำมัน (ขนาดทั้งหมดเป็น มม.)


ตลับลูกปืนธรรมดาแบบไม่ต้องบำรุงรักษาทำจากบรอนซ์แข็งมาก (วัสดุฐาน) และจาระบีแข็ง (กราไฟต์) ที่จัดเรียงเป็นพิเศษตั้งค่ากราไฟต์ให้ตรงกับทิศทางการเดินทาง วัสดุฐานรับน้ำหนัก และจาระบีแข็งช่วยให้มั่นใจได้ถึงการหล่อลื่นของตลับลูกปืนตลอดอายุการใช้งาน องค์ประกอบกราไฟต์ต้องสามารถหล่อลื่นพื้นผิวเลื่อนของบรอนซ์ได้ เมื่อตลับลูกปืนหมุน ฟิล์มจาระบีจะกระจายไปเป็นสีน้ำตาล ซึ่งหมายความว่าจะมีช่องว่างระหว่างพื้นผิวเลื่อนทั้งสองอยู่เสมอเพื่อให้บรอนซ์และกราไฟต์ทำงานได้อย่างมีประสิทธิภาพ อุณหภูมิการทำงานสูงสุดที่แนะนำ: 300°C (ตลับลูกปืนผลิตที่ 1000°C) จะต้องจัดให้มีระยะห่างที่มากกว่าเพื่อชดเชยการขยายตัวทางความร้อนที่อุณหภูมิการทำงานสูงกว่า 100°C การบำรุงรักษาที่จำเป็นมักเกี่ยวข้องกับการตรวจสอบการบริโภคทุกๆ หกเดือนถึงสองปีขึ้นอยู่กับเวลาใช้งานและน้ำหนักแนะนำให้หล่อลื่นชิ้นส่วนใหม่ทุกครั้งที่ถอดออก ห้ามนำชั้นจาระบีแข็งที่มีอยู่ออก ไม่จำเป็นต้องหล่อลื่นอย่างต่อเนื่อง เนื่องจากชิ้นส่วนไม่ต้องการการบำรุงรักษาหากเป็นไปตามข้อกำหนดทั้งหมดสำหรับการใช้บรอนซ์ที่มีจาระบีแข็ง การตัดเฉือน: บรอนซ์ง่ายต่อการแปรรูป โดยทั่วไปแล้ว จะไม่มีความแตกต่างมากนักระหว่างผลิตภัณฑ์ของเราและการแปรรูปเหล็กทั่วไป ไม่จำเป็นต้องใช้เครื่องมือพิเศษ แต่จำไว้ว่าให้ใช้เครื่องมือที่คม โดยเฉพาะเครื่องมือใหม่ ขอแนะนำให้ใช้จาระบีสำหรับเครื่องมือ HSS หรือคาร์ไบด์ เช่นเดียวกับเหล็กทั่วไป ระยะห่างของเครื่องจักรอยู่ที่ประมาณ 0.3 มม. ในระหว่างการกัดหยาบ เมื่อทำการกัด/กัดหยาบ ให้ใช้อัตราป้อนต่ำและความลึกในการตัดต่ำ









ลักษณะการใช้งาน

Jdb-1 เป็นผลิตภัณฑ์พื้นฐานสากล โดยไม่คำนึงถึงแรงดันสูง แรงดันต่ำ อุณหภูมิสูง อุณหภูมิต่ำ การหล่อลื่นด้วยน้ำมัน การหล่อลื่นแบบไม่มีน้ำมัน หรือการหล่อลื่นด้วยน้ำพวกเขาทั้งหมดใช้ได้ เมทริกซ์ของผลิตภัณฑ์คือทองเหลืองที่มีความแข็งแรงสูง ซึ่งแข็งกว่าฝาครอบทองแดงทั่วไปสองเท่า ทนต่อการสึกหรอเพิ่มขึ้นมากกว่าสองเท่า ดังนั้น เครื่องหล่อแบบต่อเนื่อง โรงสีรีด สายพานลำเลียงในอุตสาหกรรมโลหะวิทยาจึงสามารถนำมาใช้ได้ นอกจากนี้ยังใช้สำหรับกลไกการล็อคเครื่องฉีดพลาสติก กลไกการอัดขึ้นรูป สวิตช์อัตโนมัติของแรงดันไฟฟ้าสูง การยกโครงสร้างเครื่องจักรกลก่อสร้าง และการรองรับประตูโค้งของโครงการอนุรักษ์น้ำ ชิ้นส่วนรอกและล้อขับเคลื่อน นอกจากนี้ยังมีเครื่องอบกระดาษ แม่พิมพ์รถยนต์ ชิ้นส่วนเลื่อนสมอเรือ และอื่นๆ
JDB 1 2 เหมาะสำหรับการใช้งานที่มีน้ำหนักเบา อุณหภูมิสูง และความเร็วปานกลางเช่น บานพับประตูเตาผิง รางเตาอบ เครื่องจักรกลเบาในอุตสาหกรรม อุตสาหกรรมเครื่องมือกล ฯลฯ
วัสดุภายในของ jdb-3 เหมือนกับ jdb-2 นอกจากฟังก์ชันของ jdb-2 แล้ว ยังสะท้อนถึงฟังก์ชันของการประหยัดต้นทุนการปรับปรุงความแข็งแรงในการบีบอัดและการเชื่อมและการติดตั้งปลายหน้าและเมทริกซ์เหมาะสำหรับชิ้นส่วนที่ไม่หล่อลื่นด้วยน้ำมันในเครื่องจักรก่อสร้าง เครื่องจักรโลหะวิทยา และเครื่องจักรลำเลียง

Jdb-4 เป็นผลิตภัณฑ์ประหยัดวัสดุทั่วไปที่ไม่จำเป็นต้องมีคุณสมบัติทางกล สามารถใช้เป็นวัสดุทดแทนสำหรับ jdb-2สามารถลดต้นทุนได้อย่างมาก เพื่อตอบสนองการใช้งานเช่น: ปลอกนำแม่พิมพ์ โครงแม่พิมพ์เครื่องฉีดพลาสติก

Jdb-5 เป็นผลิตภัณฑ์ที่ได้รับการปรับปรุง มีประสิทธิภาพการบีบอัดสูงมาก โดยเฉพาะอย่างยิ่งเหมาะสำหรับชิ้นส่วนรองรับของเครนเช่น การรองรับรถขุด การรองรับกว้าน การรองรับเครน ฯลฯ แต่เนื่องจากเมทริกซ์เป็นเหล็ก จึงไม่ควรใช้ในน้ำหรือกรด ด่าง

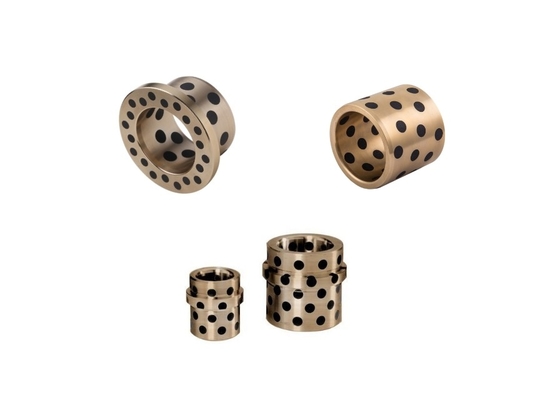

รูปแบบตลับลูกปืนที่มีอยู่ในขนาดมาตรฐาน
· พุ่มไม้ทรงกระบอก
· พุ่มไม้หน้าแปลน
· แผ่นเลื่อน


เริ่มต้นโครงการของคุณกับวิศวกรแอปพลิเคชัน
