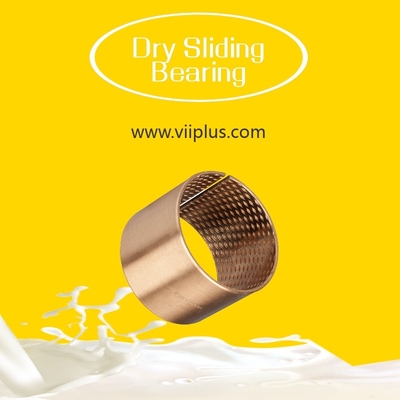

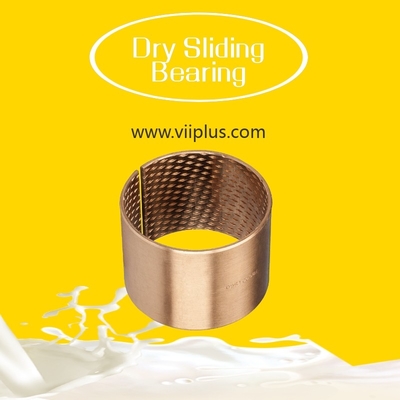

บูชแบริ่งแบบเลื่อนแห้งเหล็กเหล่านี้เคลือบด้วยทองแดงหรือดีบุกเพื่อเพิ่มความทนทานต่อการสึกหรอและการหล่อลื่น วัสดุ CuPb10Sn10 ซึ่งย่อมาจากโลหะผสมทองแดงที่มีตะกั่ว 10% และดีบุก 10% ให้คุณสมบัติการเลื่อนและความทนทานที่ดีเยี่ยม ทำให้เหมาะสำหรับการใช้งานแบบเลื่อนแห้ง การเคลือบผิวช่วยปรับปรุงประสิทธิภาพของแบริ่งโดยการลดแรงเสียดทานและการสึกหรอ ยืดอายุการใช้งาน
ลูกกลิ้งราง, เครื่องจักรก่อสร้าง, การก่อสร้างเครน, เครื่องจักรกลการเกษตร (การรับน้ำหนัก)
|
Pb(%) |
Fe(%) |
Ni(%) |
Zn(%) |
Cu(%) |
|---|---|---|---|---|
|
8.0-11.0 |
≦0.25 |
≦1.5 |
≦2.0 |
78.0-87.0 |
Sn : 9.0-11.0
Sb : ≦0.5
สิ่งเจือปน
|
การอ้างอิงรหัสมาตรฐานวัสดุ BIMETAL BUSHINGS |
||||
|
วัสดุ |
องค์ประกอบโลหะผสม |
ความแข็งของโลหะผสม |
มาตรฐานสากล |
|
|
BI-METAL BUSHINGS |
CuPb10Sn10 |
80~120HB |
JIS-LBC3. JIS-LBC3. SAE-797. DIN CuPb10Sn. UNS C93700. CLEVITE F100. |
|
|
CC495KDAIDO L10. D. A. B. D57. Federal Mogul HF2. Low Friction Bushing SY. GLYCO66. ACL F100 |
||||
|
CuPb24Sn4 |
45~70HB |
JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. Clacie rsx. ACL F250 |
||
|
CuPb6Sn6Zn3 |
70-100HB |
Din17670 |
||
|
CuSn10 |
70-100HB |
Din G-CuSn10 ;BS PB1 |
||
|
CuSn6.5P |
70-100HB |
DIN CuSn6(2.1020); JIS H3110 |
||
|
AlSn20Cu |
30~40HB |
JIS-AJL. SAE-783. GLYCO74. Low Friction Bushing AS15. ACL820 |
||
|
ประเภทสินค้า:
|
แบริ่งแบบเลื่อนแห้ง
|
|
การใช้งาน :
|
การยก, เครื่องจักรทำเหมือง,
เครื่องจักรป่าไม้, เครื่องจักรกลการเกษตร ฯลฯ |
|
วัสดุ:
|
CuSn8P
|
|
ความหนาแน่น:
|
8.8g/cm3
|
|
โหลดไดนามิกสูงสุด:
|
100N/mm²
|
|
ความเร็วเชิงเส้นสูงสุด (จาระบี):
|
2m/s
|
|
ค่า PV สูงสุด จาระบี :
|
2.8N/mm²·m/s
|
|
ความแข็งแรงของแรงดัน
|
>460N/mm²
|
|
ความแข็งแรงของผลผลิต N/mm2
|
>280N/mm2
|
|
ความแข็ง:
|
90-150
|
|
แกนประกบ
|
ความแข็ง ≥50, ความหยาบ 0.4-1.0
|
|
อุณหภูมิในการทำงาน
|
-40~+150℃
|
|
ค่าสัมประสิทธิ์แรงเสียดทาน
|
0.06~0.15
|
|
ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น
|
18.5×10-6/K
|
|
ค่าสัมประสิทธิ์การนำความร้อน
|
58W/m·K
|
|
นอกเหนือจากแคตตาล็อกผลิตภัณฑ์มาตรฐานที่แสดง เรามีผลิตภัณฑ์ที่ไม่ได้มาตรฐานหรือสั่งทำตามความต้องการของลูกค้า |
|
| วัสดุฐาน | ความแข็ง | อุณหภูมิ ช่วง |
ความยืดหยุ่น | ความเร็วในการเลื่อน ขีดจำกัด |
|---|---|---|---|---|
| CuSn8P0.3 / CuSn6.5P0.1 | HB90 HB120 | -100°C +200°C | 60 N/mm2 × m/s | 2.5 m/s |

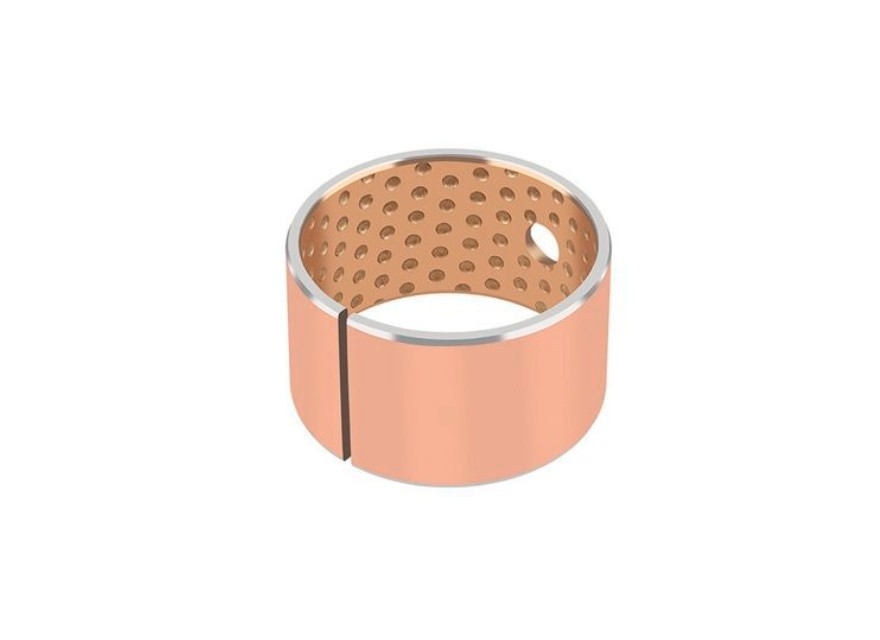

แบริ่งทนต่อการสึกหรอทำจากแถบบรอนซ์แข็งพร้อมรูพรุนสำหรับการใช้งานแบบหล่อลื่น
ประสิทธิภาพที่ดีขึ้นเมื่อเทียบกับแบริ่งบรอนซ์ PVB092 : อ่างเก็บจาระบีขนาดใหญ่ขึ้นช่วยเพิ่มช่วงเวลาการบำรุงรักษา สิ่งสกปรกและเศษซากถูกกวาดเข้าไปในรูพรุน จึงช่วยลดการสึกหรอ
ประสิทธิภาพสูงสุดภายใต้ภาระที่ค่อนข้างสูงและความเร็วต่ำ
| ทั่วไป | หน่วย | ค่า | |
| โหลดสูงสุด, p |
คงที่ ไดนามิก |
N/mm2 N/mm2 |
120 40 |
| อุณหภูมิในการทำงาน |
ต่ำสุด สูงสุด |
°C °C |
- 40 150 |
