| ชื่อแบรนด์: | VIIPLUS |
| เลขรุ่น: | ใส่แผ่นสไลด์น้ำมันฟรีแผ่นกราไฟท์ซัพพลายเออร์แผ่น |
| MOQ: | ตกลงกันได้ |
| ราคา: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | สายพานกราฟิต, ประเทศจีน, ผู้ผลิต, ผู้จําหน่าย, โรงงาน, ขายส่งส่งยอดขาย, สายพานทรายงานโลหะ, สายพาน PT |

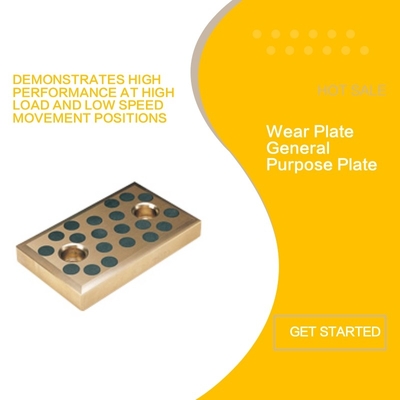

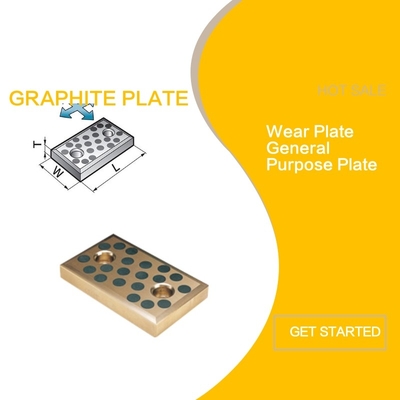

ทองแดง 500 SWP Wear Bronze Plate With Graphite Embedded หมายถึงชนิดของแผ่นเหล็กสลัดทองแดงที่ได้รับการเสริมด้วยแกรฟิตที่ติดอยู่ในเมทริกซ์ทองแดงเพื่อการแก้ไขความทนทานการสวมใส่ที่ดีขึ้นBrass 500 SWP เป็นส่วนประกอบของเหล็กทองแดงที่มีคุณสมบัติทางกลที่ดีและความทนทานต่อการกัดกร่อนทําให้มันเหมาะสําหรับการใช้งานที่ต้องการความทนทานและความทนทานสูง
การรวมกราฟไทต์ในแผ่นทองแดงมีข้อดีหลายอย่าง รวมถึงการเพิ่มความหล่อลื่นและการลดการขัดแย้ง ซึ่งกลับเพิ่มความทนทานต่อการสวมของวัสดุนี้ทําให้มันเหมาะสําหรับการใช้งานที่ส่วนประกอบต้องผูกพันกับการเคลื่อนไหวเลื่อนหรือหมุนซ้อนซ้ําและต้องการอายุการใช้งานยาว.
ทองแดง 500 SWP Wear แผ่นทองแดงกับกราฟิตที่ติดตั้งสามารถใช้ในอุตสาหกรรมต่างๆ เช่น การทําเหมืองแร่ การก่อสร้าง และเครื่องจักรหนักเมื่อส่วนประกอบของอุปกรณ์ถูกเผชิญกับสภาพแวดล้อมที่รุนแรง และต้องการวัสดุที่แข็งแรงเพื่อรักษาความสมบูรณ์แบบและการทํางานของพวกเขาการผสมผสานกันความทนทานต่อการกัดกรองแดงและคุณสมบัติการทนทานต่อการสวมของแกรฟิต ส่งผลให้มีวัสดุที่ทนทานและน่าเชื่อถือสูงสําหรับการใช้งานดังกล่าว
แผ่นนําทาง ลื่นตัวเอง ราคาและเวลาการจัดส่งตามคําขอ
ผนังทองแดงหมุนเลื่อนเป็นประเภทของผลิตภัณฑ์มาตรฐานของบริษัทของเรา แบบนี้ของหมุนย่อยตัวเองยังเรียกว่าหมุนไร้น้ํามัน,หมุนทองแดง,คูเปอร์ bushing,ทองแดง Bushing ทองแดงการวาง, กราฟไทย plugged ทองแดง Bushing หมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุน
ทองแดง 500 SWP ใส่แผ่นทองแดงที่มีกราฟไททที่ติดตั้ง
| ไม่ | DIN | วัสดุหมายเลข | การกําหนด | มาตรฐาน ASTM | อัตราส่วน | ความหนาแน่น (g/cm3) | 0.2% ความเครียด (MPa) | ความแข็งแรงในการดึง (MPa) | ความเครียด (%) | E-module (MPa) | ความแข็ง (HB) | การใช้งาน |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ใช้ในอุตสาหกรรมรถยนต์, การบินอวกาศ, และการวิศวกรรมทางเรือ สําหรับองค์ประกอบที่ต้องการความแข็งแรงที่ดีและความทนทานต่อการกัดกรอง. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81-85, Sn 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81-85, Sn 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | ยังไม่ได้มาตรฐาน | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | ใช้กันทั่วไปในการผลิตหมุนยาง, บุช, และส่วนประกอบที่ต้องการความจุสูงและความทนทานต่อการสวมใส่, โดยเฉพาะในการใช้งานทางทะเลและอุตสาหกรรม. |
| 2.1061.03 | CuSn12Pb | ยังไม่ได้มาตรฐาน | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | คู นิ 75 อัล 8.5 - 11.0นี 4.0 - 65, Fe 3.5 - 55 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | ใช้ในเครื่องจักรยานยนต์ ทะเล ท้องอากาศ และเครื่องจักรหนัก เพื่อผลิตหมุนและส่วนประกอบที่ต้องการความแข็งแรงและความทนทานสูง |
| 2.0975.02 | CuAl10Ni | B 30 | คู นิ 75 อัล 8.5 - 11.0นี 4.0 - 65, Fe 3.5 - 55 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | คู นิ 75 อัล 8.5 - 11.0นี 4.0 - 65, Fe 3.5 - 55 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | คู นิ 75 อัล 8.5 - 11.0นี 4.0 - 65, Fe 3.5 - 55 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn ที่เหลือ | 8.2 | 450 | 750 | 8 | 115,000 | 180 | ใช้ในเบอร์หุ่นหนัก, ส่วนประกอบไฮดรอลิก, และฮาร์ดแวร์เรือ ออกแบบสําหรับภาระสูงและทนต่อการโจมตี corrosive |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | ยังไม่ได้มาตรฐาน | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 20Sb 0.2พี 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | มักใช้ในการผลิตหมุนยนต์, เกียร์, และส่วนประกอบที่ต้องการความทนทานในการสวมใส่สูง.สิทธิทั้งหมดของเนื้อหาที่อยู่ในรายการถูกเก็บไว้โดย https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | ยังไม่ได้มาตรฐาน | Cu 85-88, Sn 10-12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | ยังไม่ได้มาตรฐาน | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| หมายเหตุ: รหัสแบบส่ง: .01 = การโยนทราย .02 = การโยนด้วยแรงโน้มถ่วง .03 = การโยนแบบหลุดศูนย์กลาง .04 = การโยนต่อเนื่อง | ||||||||||||
| หลักฐาน | W | L | a | b | ภาพวาด |
| SWP แผ่นสวม -18*50 | 18 | 50 | - | 20 | A |
| SWP ทะเบียนสวม -18*75 | 75 | 45 | |||
| SWP แผ่นสวม -18*100 | 100 | 70 | |||
| SWP แผ่นสวม -18*150 | 150 | 60 | B | ||
| SWP ทะเบียนสวม 28*50 | 28 | 50 | - | 20 | A |
| SWP แผ่นสวม -28*75 | 75 | 45 | |||
| SWP แผ่นสวม -28*100 | 100 | 70 | |||
| SWP แผ่นสวม -28*150 | 150 | 60 | B | ||
| SWP ทะเบียนสวม 38*50 | 38 | 50 | - | 20 | A |
| SWP ทะเบียนสวม -38*75 | 75 | 45 | |||
| SWP แผ่นสวมใส่-38*100 | 100 | 70 | |||
| SWP แผ่นสวม -38*150 | 150 | 60 | B | ||
| SWP แผ่นสวม -48*75 | 48 | 75 | - | 45 | A |
| SWP แผ่นสวม -48*100 | 100 | 70 | |||
| SWP ทะเบียนสวม -48*125 | 125 | 95 | |||
| SWP แผ่นสวม -48*150 | 150 | 60 | B | ||
| SWP แผ่นสวม -75*75 | 75 | 75 | 45 | 45 | C |
| SWP แผ่นสวม -75*100 | 100 | 70 | |||
| SWP แผ่นสวมใส่-75*125 | 125 | 95 | |||
| SWP แผ่นสวม -75*150 | 150 | 60 | D | ||
| SWP แผ่นสวมใส่ -100*100 | 100 | 100 | 70 | 70 | C |
| SWP แผ่นสวมใส่ -100 * 125 | 125 | 95 | |||
| SWP แผ่นสวม -100*150 | 150 | 60 | D |
| ความเร็วเลื่อน v: | 30 m/min |
| วัสดุพื้นฐาน: | เครื่องประกอบการประกอบการประกอบการ |
| เครื่องเลื่อนตัวเอง: | ใช่ |
| น้ํามันหล่อลื่น | กราฟิต |
| ความดันพื้นผิว P: | 100 N/mm2 |
| ค่า P*v: | 200 N/mm2 x m/min |
| อุณหภูมิการทํางาน | -50 °C / +200 °C (สูงสุด 300 °C) |
| คออฟเฟกชันการขัดแย้ง: | 0,07 |
ผงสไลด์ฟรีน้ํามัน SWP เครื่องซักผ้า ผงสไลด์ฟรีน้ํามัน ผงกราฟิต
ชุดสวมชุดประสงค์ทั่วไป ชุด # 500SP (SWP SERIES) โดย VIIPLUS สร้างตามสั่งจากจีน (SWP-100200)โบรนซ์สไลด์เพลท กราฟไทร้านออนไลน์ - เลือก, ปรับแต่ง, สั่งซื้อ

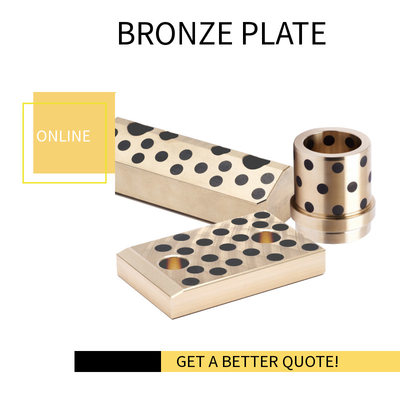

แผ่นสวมทองแดง
สีทองแดง บุช # 500 SWP ชุดสวมใส่ไร้น้ํามันที่มีสปั๊กกราฟิต วัสดุทองแดงCuZn25Al5Mn4Fe3 + โป้กราฟิตคุณสมบัติ: โบรนซ์ บูชิ่ง 500 ซีรีส์โลหะที่มีคุณภาพสูงจากเหล็กเหล็กเหล็กด้วยพัสดุย่อยที่แข็งแกร่ง
โบรนซ์ บุช # 500 SWP แผ่นสกัดไร้น้ํามันที่มีพับกราฟิต
คําอธิบาย: ทองแดง บุชทองแดงความดันสูงด้วยพล็อกกราฟิต
ฟังก์ชันและความหนา: การบด / การสกัดสวม
วัสดุ:โลหะ, ทองแดง CuZn25Al5Mn4Fe3 + โป๊กกราฟิต
บรอนซ์ บูชิ่ง 500 ซีรีส์เลเยอร์โลหะที่มีคุณภาพสูงที่ใช้สกัดทองแดง พร้อมพับน้ํามันย่อยแบบแข็งแรงหมุนนี้ถูกออกแบบมาเพื่อรองรับความต้องการการใช้งานที่หลากหลายที่ต้องการโดยอุปกรณ์ในปัจจุบันความอนุญาตที่แม่นยําโดยใช้ตําแหน่งสเตรเจียตของพล็อกและสับสนธิของพล็อกให้แน่ใจว่าการจัดส่งผลงานและการบริการที่ไม่มีการปรับน้ํามันแบบเบียริงนี้มีให้เลือกในสแตนด์อินช์, เมตร, และทําตามขนาดสั่งซื้อ. 500 เซอร์รี่เบียริงให้บริการอุณหภูมิขอบเขตและความสามารถในการบรรทุกสูงมีให้เลือกในสไตล์เลเยอร์และแผ่นสวมแบบแบน.
ข้อมูลเฉพาะเจาะจงและขนาดของชิ้นส่วนบางส่วนอาจไม่ได้ครอบคลุมอย่างเต็มที่ สําหรับรายละเอียดที่แม่นยํา ดูคัดลอกของผู้ผลิต
1)เครื่องลากและอุปกรณ์เกษตรภัณฑ์ที่ใช้งานหนัก
2) อุปกรณ์เหมืองแร่
3) อุปกรณ์ป่า
4) การสนับสนุนแกนใบของถังผสม
5) อุปกรณ์โรงงานหล่อทองเหลือง, เตาอบและอุปกรณ์การผลิตเหล็ก
6) การใช้งาน HVAC
7) หัวหักรถยนต์แรงและหมุนรองล้อ
8) การใช้งานในเครื่องแห้งฟานเนอร์คาร์ท และอาจมีการใช้งานอื่นๆ
|
เกรด |
650# |
650S1 |
650S2 |
650S3 |
650S5 |
|
วัสดุ |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
ความหนาแน่น |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
ความแข็ง |
≥ 210 |
≥ 70 |
≥ 150 |
≥ 75 |
≥235 |
|
ความแข็งแรงในการดึง |
≥750 |
≥ 250 |
≥ 500 |
≥270 |
≥ 800 |
|
ความแข็งแรง |
≥ 450 |
≥ 90 |
≥ 260 |
≥ 150 |
≥ 450 |
|
ความยาว |
≥ 12 |
≥ 13 |
≥10 |
≥ 5 |
≥ 8 |
|
คออฟเซนต์ o การขยายเส้นตรง |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
แม็กซ์เทมป์ |
-40 ~ + 300 °C |
-40 ~ + 400 °C |
-40 ~ + 400 °C |
-40 ~ + 400 °C |
-40 ~ + 300 °C |
|
ภาระยนต์สูงสุด |
100 |
60 |
50 |
70 |
120 |
|
ความเร็วสูงสุด ((แห้ง) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((การเลื่อน) |
200 |
60 |
60 |
80 |
200 |
|
การปรับปรุงความสับสน |
< 0.01 มม. |
< 0.05 มม. |
< 0.04 มม. |
< 0.05 มม. |
< 0.005 มม |
| เลขอะไหล่ | ความกว้าง | ความยาว | ความหนา | การติดตั้งหลุม Pitch | จํานวนหลุม | กณิตศาสตร์แชมเฟอร์ | ||||||||
| W | ความอดทน | L | ความอดทน | T | ความอดทน | W1 | ความอดทน | W2 | 1 |
ความอดทน | 2 |
|||
| SWP-4875 | 48 | - 01 - 03 |
75 | - 01 - 03 |
20 | ± 0025 | - | ± 02 | - | 45 | ± 02 | 15 | 2 | B |
| SWP-48100 | |
|
100 | |
|
|
|
|
|
50 | |
25 | |
|
| SWP-48125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-48150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-7575B | 75 | |
75 | |
|
|
|
|
|
25 | |
|
|
A |
| SWP-75100B | |
|
100 | |
|
|
|
|
|
50 | |
|
|
|
| SWP-75125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-75150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-75200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100100 | 100 | |
100 | |
|
|
50 | |
25 | 50 | |
|
4 | |
| SWP-100125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-100150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-100200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-125150 | 125 | |
150 | |
|
|
|
|
37.5 | 100 | |
|
|
|
| SWP-125200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-125250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-150150 | 150 | |
150 | |
|
|
100 | |
25 | 100 | |
|
|
|
| SWP-150200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-150250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
