| ชื่อแบรนด์: | Met Metal-Polymer Bearings Bearings () China Bushing |
| เลขรุ่น: | ประเภทบุช: แบริ่งหน้าแปลน, ความกว้างหน้าแปลน, วัสดุ |
| MOQ: | ตกลงกันได้ |
| ราคา: | bearings metric sizes,thrust washers,flanged bearings Suppliers |
| เงื่อนไขการจ่ายเงิน: | TT ล่วงหน้า |
| ความสามารถในการจําหน่าย: | 100000 ชิ้น / ชิ้นต่อวัน |

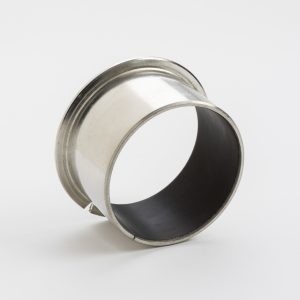

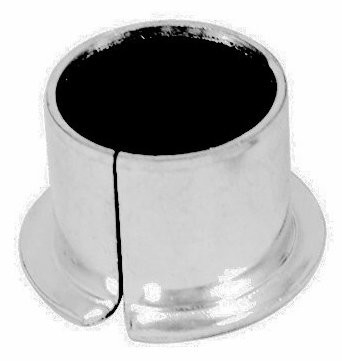

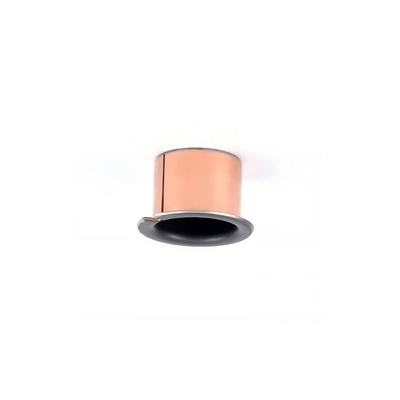

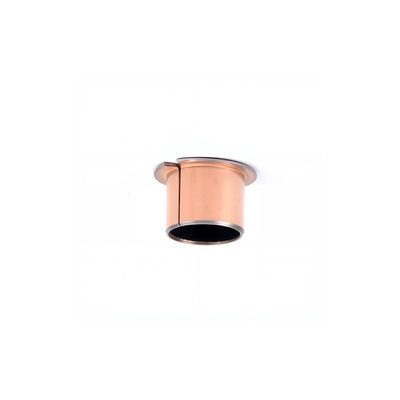

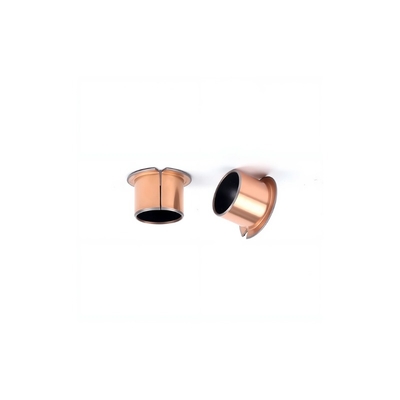

The DIN 1494 / ISO 3547 Sliding Wrapped Flange Sleeve Bushing is a specialized component designed to provide a smooth and reliable sliding interface between rotating or reciprocating parts in various industrial applicationsประเภทนี้ของ bushing มีลักษณะโดยการออกแบบ flange กลมกลืนที่ให้ความมั่นคงและความทนทานที่เพิ่มเติมเมื่อเทียบกับ bushings ประเพณี
มาตรฐาน DIN 1494 และ ISO 3547 กําหนดคุณสมบัติทางเทคนิค, ขนาดและความต้องการการทํางานสําหรับชนิดของ bushing.มาตรฐานเหล่านี้รับประกันว่ากระปุกตอบสนองมาตรฐานคุณภาพที่ยอมรับในอุตสาหกรรมและเหมาะสําหรับการใช้ในสภาพการทํางานที่หลากหลาย.
บุชชิปชูบลานจิ้นเลื่อนแบบห่อโดยทั่วไปประกอบด้วยชูโลหะที่มีพอลิมเลอร์หรือวัสดุผสมผสมวัสดุชั้นนําถูกห่อรอบกล่องและมั่นคงในที่ด้วย flange, สร้างพื้นผิวเลื่อนที่เรียบและทนทาน การออกแบบนี้ทําให้การขัดแย้งและการสกัดลดลง, ขยายอายุการใช้งานของกระปุกและลดความจําเป็นในการบํารุงรักษา
การใช้งานของ DIN 1494 / ISO 3547 Sliding Wrapped Flange Sleeve Bushings มีความหลากหลายและรวมถึงเครื่องจักร, ส่วนประกอบรถยนต์, ระบบไฮดรอลิก และอุปกรณ์อุตสาหกรรมอื่น ๆพวกเขามักจะใช้ในภาระสูงและความเร็วสูงแอพลิเคชั่นที่มีความน่าเชื่อถือและประสิทธิภาพการทํางานเลื่อนเป็นสิ่งสําคัญ.
เมื่อเลือก DIN 1494 / ISO 3547 Sliding Wrapped Flange Sleeve Bushing, มันสําคัญที่จะพิจารณาเงื่อนไขการทํางานและความต้องการเฉพาะเจาะจงของการใช้งาน. ปัจจัยเช่นภาระความเร็ว, อุณหภูมิ และชนิดของน้ํามันเลื่อมที่ใช้ ควรพิจารณาเพื่อให้แน่ใจว่า bushing เหมาะสําหรับการใช้งานที่กําหนด
การติดตั้งและบํารุงรักษากระโปรงอย่างถูกต้องยังเป็นสิ่งสําคัญในการรับรองผลงานที่ดีที่สุดของมันมันเป็นสิ่งสําคัญที่จะปฏิบัติตามคําแนะนําของผู้ผลิตอย่างละเอียดและตรวจสอบบัซซิ่งเป็นประจําสําหรับการใช้งานหรือความเสียหายการเปลี่ยนพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวง พวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวงพวง
| 1,กว้างภายในของกระเป๋า | |||
| โดยทั่วไป, กว้างภายในของ bushing ขึ้นอยู่กับกว้างของแกนการจับคู่ของมัน. | |||
| 2,ความยาวของกระโปรง | |||
| ความยาวของ bushing ขึ้นอยู่กับขนาดของพื้นผิวที่รับแรงดัน ยิ่งยาว bushing ความดันที่พื้นผิวน้อยลง | |||
| แต่ในขณะเดียวกันมันอาจส่งผลให้การสัมผัสเบี่ยงเบนหรือประสิทธิภาพการเย็นที่ต่ํากว่า | |||
| อายุการใช้งานของกระเป๋าสะพาย | |||
| รูปร่างเป็นฟิล์มไขมันและความสามารถของกระโปรงถูกลดลงตามนั้น | |||
| การเปรียบเทียบผลของ L / d บน bushings, โดยเฉพาะอย่างยิ่ง bushings น้ํามันลื่น | |||
| หน่อสั้น (d>L) | รายการเปรียบเทียบ | กล่องยาว |
|
| ขนาดเล็ก | ความแรงบนหนังน้ํามัน | เยี่ยมเลย | |
| แข็งแรง | ความสามารถในการเย็น | อ่อนแอ | |
| ไม่อาจสูงเกินไป | ความดันบนผิว | อาจสูง | |
| สูง | ความปลอดภัยต่อการหันหัน | ต่ํา | |
| อ่อนแอ | ความแข็งแรงของกระโปรง | แข็งแรง | |
| อาทิตย์ | ความสามารถในการดูดซึมกระแทก | แข็งแรง | |
| ขนาดเล็ก | พื้นที่ | ขนาดใหญ่ | |
| 3,ความหนาของกระโปรง | |||
| ข้อดีหลักของพัสดุประกอบแบบมาตรฐานที่หล่อลื่นตัวเองอยู่ที่ความหนาของผนังบางของพวกเขา ความหนามาตรฐานสามารถ 0.5mm2, 0.75 มิลลิเมตร2,1.0 มม.2, | |||
| 1.5 มม.2, 2.0 มม.2, 2.5 มิลลิเมตร2. | |||
| ในการออกแบบความหนาของกระโปรงลื่นที่ไม่ใช่มาตรฐาน ผู้ออกแบบสามารถดูสัดส่วนของ SB และ D ดังนี้ | |||
| A) สําหรับผนังบางหนากระโปรงลื่นโลหะ, อัตราส่วนระหว่าง SB และ D เท่ากับ 0.03 ~ 0.06. | |||
| B) สําหรับผนังบางหนากระโปรงลื่นโลหะ, อัตราส่วนระหว่าง SB และ D เท่ากับ 0.08 ~ 0.12 | |||
| C) สําหรับพลาสติกกระโปรงเลื่อน, อัตราส่วนระหว่าง SB และ D เท่ากับ 0.1 ~ 0.12 | |||
| 4,ชามเฟอร์ | |||
| เพื่อทําให้การติดตั้งง่ายขึ้นและหลีกเลี่ยงภาระเบี่ยง, บุซซิ่งภายในและภายนอกต้องถูกแชมเฟอร์ในทิศทางของความยาวของมัน. | |||
| chamfer แสดงในรูปแบบต่อไปนี้ | |||
| ความหนาของผนัง | มิติของแชมเฟอร์ | ขนาดช่องใน | |
| <0.5 | บาร์ร์เลียร์ | บาร์ร์เลียร์ | |
| 0.75 | 0.5 ± 0.3 x 20° | 0.3+0.2 x 45° | |
| 1.0 | 0.6 ± 0.3 x 20° | 0.3+0.2 x 45° | |
| 1.5 | 0.6 ± 0.3 x 20° | 0.4+0.2 x 45° | |
| 2.0 | 1.2 ± 0.3x20° | 0.6+0.2 x 45° | |
| 2.5 | 1.8 ±0.3x20° | 0.6+0.2 x 45° |
1, ไม่มีน้ํามัน lubrication หรือลดน้ํามัน lubrication, ไม่สามารถใช้สําหรับการเติมน้ํามันหรือยากที่จะเติมน้ํามันที่, สามารถใช้ในการบํารุงรักษาหรือการบํารุงรักษาน้อย
2ความทนทานต่อการสวมใส่, คณิตการขัดขัด, อายุการใช้งานยาวนาน
3, มีจํานวนที่เหมาะสมของยืดหยุ่นพลาสติก, สามารถกระจายความเครียดในพื้นที่สัมผัสที่กว้าง, ปรับปรุงความสามารถการรับรอง.
4, สัมประสานการขัดแย้งสแตตติกและไดนามิคคล้ายกับการขับขี่ที่ความเร็วต่ําที่จะกําจัด, เพื่อให้แน่ใจว่าความแม่นยําของงานเครื่องจักรกล.
5สามารถลดความสั่นสะเทือนทางกล ลดความดัง ป้องกันมลพิษ ปรับปรุงสภาพการทํางาน
6, ในระหว่างการดําเนินงาน, สามารถสร้างฟิล์มโอน, เล่นบทบาทในการปกป้องแกนการบด, ไม่มีปรากฏการณ์แกนกัด.
7, สําหรับความยากลําบากของ shaft การบด, ต่ํา, ไม่ดับและ shaft ปรับปรุงสามารถใช้ได้, โดยการลดการประมวลผลของส่วนที่เกี่ยวข้องยาก.
เครื่องปั๊มคอนกรีต หมุนยางเรียบ Gleitlager
VSB-10การเคลือบกระดาษประกอบหลายชั้นที่เคลือบตัวเอง
1ความหนาผสม / สายใย 0.01 ~ 0.03 มิลลิเมตร เป็นพื้นผิวสัมผัสสําหรับแกนหมุนส่วนเล็ก ๆ ของชั้น และวัสดุทองแดง sintered ร่วมกันเพื่อสร้างฟิล์มน้ํามันที่แข็งแรงซึ่งเคลือบกระบอก
2ผงทองแดงซินเตอร์ความหนา 0.20 * 0.35 มิลลิเมตรชั้นสัมผัสนี้ทําหน้าที่เป็นแอนเกอร์สําหรับชั้น และนําการสร้างความร้อนออกไปจากพื้นผิวที่วาง.
3หลังเหล็กคาร์บอนต่ํา การวางพื้นฐานของ bushings หลังเหล็กให้ความมั่นคงที่โดดเด่น การแบกภาระและคุณสมบัติการ dissipation ความร้อน
โลหะคาร์บอน + พูนทองแดง + ( + Pb + เติม)
· วัสดุคอมพอไซต์โลหะ-พอลิเมอร์
· สแตนเลสหลัง + โปรัสทองแดง Sinter +
· + โลหะ
|
ชั้นเลื่อน |
| ผลการดําเนินงาน | |
| ขาว | ดีมาก |
| เครื่องลื่นน้ํามัน | ดี |
| น้ํามันผสม | ถูกต้อง |
| น้ําผสม | ถูกต้อง |
| น้ํามันกระบวนการ | ถูกต้อง |
| ขนาดสูงสุด | สถาติ | 250N/mm2 |
| ดินามิก | 140N/mm2 | |
| ความเร็วสูงสุด | ขาว | 2m/s |
| การหล่อลื่น | > 2m/s | |
| พีวีสูงสุด (แห้ง) | ระยะสั้น | 3.6N/mm2*·m/s |
| ต่อเนื่อง | 1.8N/mm2*·m/s | |
| อุปสรรค | -195°C~+280°C | |
| คอฟเฟกชั่น | 00.03 ~ 0.20 | |
| ความสามารถในการนําความร้อน | 42W (m·k)-1 | |
| คออฟเฟกชั่นการขยายความร้อน | 11*10-6k-1 |
|
รูปแบบเลเยอร์มีในขนาดมาตรฐาน

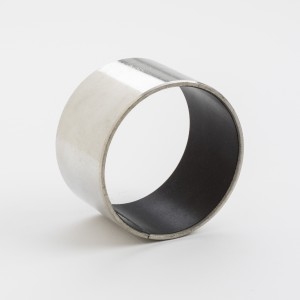

· ต้นไม้ป่าทรงกระบอก
· ต้นไม้ป่า
· เครื่องล้างแรงผลักดัน
· เครื่องล้างขวาง
· แผ่นเลื่อน
