|
| ชื่อแบรนด์: | REPLACE OILLESS BEARINGS |
| เลขรุ่น: | บูชแบบแปลนหน้าแปลนแบบฝัง |
| MOQ: | ตกลงกันได้ |
| ราคา: | Competitively Priced vs POM, Provides Lubricating Bush |
| เงื่อนไขการจ่ายเงิน: | TT ล่วงหน้าสหภาพตะวันตก |
| ความสามารถในการจําหน่าย: | บูชบรอนซ์ Flanged, บรอนซ์แหวนลูกสูบ, ตนเองหล่อลื่นบูชบรอนซ์ |
แบริ่งบูชชิ่งกราไฟต์หน้าแปลนทองสัมฤทธิ์หล่อ C86300 430B พร้อมร่องน้ำมันบนแผ่น เป็นส่วนประกอบประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานที่ต้องการประสิทธิภาพสูง ทำจากทองสัมฤทธิ์หล่อแมงกานีส C86300 ให้ความทนทานต่อการสึกหรอและความทนทานได้ดีเยี่ยม การออกแบบหน้าแปลนให้ความมั่นคงและการรองรับเพิ่มเติม ในขณะที่เม็ดมีดกราไฟต์ช่วยเพิ่มคุณสมบัติการหล่อลื่นของแบริ่งและลดแรงเสียดทาน ร่องน้ำมันบนแผ่นกระจายสารหล่อลื่นอย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอและเชื่อถือได้ แบริ่งบูชชิ่งนี้เหมาะสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย รวมถึงเครื่องจักร การส่งกำลัง และอื่นๆ
VIIPLUS INTERNATIONAL ผลิตบูชชิ่งกราไฟต์แบบเสียบทองสัมฤทธิ์ระดับพรีเมียม https://viiplus.com สำหรับการดำเนินงานด้านการขุดในประเทศจีน ด้วยคุณภาพและความแม่นยำ คุณยังสามารถค้นหา แบริ่งหล่อลื่นตัวเองและแบริ่งเลื่อน, บูชชิ่งทองสัมฤทธิ์ ที่มีความเหนียวและความเป็นวิศวกรรมที่คุณคาดหวัง ด้วยความพอดีและความทนทานเป็นพิเศษบน บูชชิ่งทองสัมฤทธิ์กราไฟต์ คาดว่าจะบรรลุชั่วโมงการทำงานที่ไม่เคยมีมาก่อนบนเครื่องจักรของคุณBronze ผู้ผลิตบูชชิ่งแคตตาล็อกออนไลน์
คุณสามารถเข้าถึงการดาวน์โหลดล่าสุดได้ที่นี่ คลิกที่ Solid Bronze Bushing Plugged Graphite Bushings.pdf...สัญลักษณ์แคตตาล็อกเพื่อแสดงไฟล์และดาวน์โหลดไฟล์แคตตาล็อกแบริ่งบูชชิ่งหล่อลื่นตัวเอง
| ข้อกำหนดทางเคมี | ||||||||||||
| ทองแดง โลหะผสม UNS No. |
องค์ประกอบ % สูงสุด ยกเว้นที่ระบุ | |||||||||||
| นิกเกิล | ||||||||||||
| ทองแดง | ดีบุก | ตะกั่ว | สังกะสี | เหล็ก | รวมถึง | อะลูมิเนียม | แมงกานีส | พลวง | กำมะถัน | ฟอสฟอรัส | ซิลิคอน | |
| โคบอลต์ | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A ในการกำหนดทองแดงขั้นต่ำ ทองแดงอาจคำนวณเป็นทองแดงบวกนิกเกิล | ||||||||||||
| B สำหรับการหล่ออย่างต่อเนื่อง ฟอสฟอรัสจะต้องไม่เกิน 1.5 % | ||||||||||||
| C เหล็กจะต้องไม่เกิน 0.35 % เมื่อใช้สำหรับเหล็กหนุน | ||||||||||||

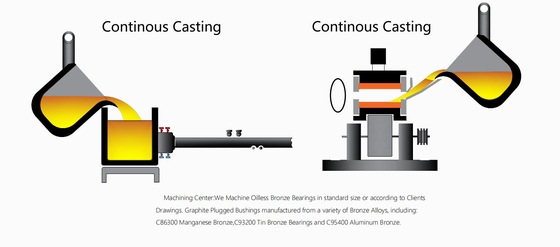

การหล่ออย่างต่อเนื่องเป็นวิธีการหล่อขั้นสูง ซึ่งโลหะหลอมเหลวจะถูกเทลงในแม่พิมพ์โลหะพิเศษอย่างต่อเนื่องที่เรียกว่าแม่พิมพ์ การหล่อที่แข็งตัว (หุ้ม) จะถูกดึงออกจากปลายอีกด้านหนึ่งของแม่พิมพ์อย่างต่อเนื่อง การพัฒนาการหล่ออย่างต่อเนื่องเป็นวิธีการสำคัญในการเพิ่มประสิทธิภาพโครงสร้างของอุตสาหกรรมโลหะวิทยาของจีน ซึ่งจะเปลี่ยนประสิทธิภาพต่ำและการบริโภควัสดุโลหะของจีนในระดับพื้นฐาน และส่งเสริมการพัฒนาโครงสร้างผลิตภัณฑ์ไปในทิศทางของการเฉพาะทาง การพัฒนาเทคโนโลยีการหล่ออย่างต่อเนื่องขั้นสูง เช่น การหล่ออย่างต่อเนื่องเกือบสุดท้าย การหล่ออย่างต่อเนื่องแบบคริสตัลเดี่ยว การหล่ออย่างต่อเนื่องที่มีประสิทธิภาพสูง และการชาร์จร้อนของบิลเล็ตหล่ออย่างต่อเนื่อง จะมีความกระตือรือร้นมาก และจะส่งเสริมการพัฒนาวัสดุใหม่ๆ หลายชุด
การหล่อแบบแรงเหวี่ยงเป็นเทคนิคและวิธีการเทโลหะเหลวลงในแม่พิมพ์ที่หมุนอย่างรวดเร็วเพื่อเติมแม่พิมพ์และสร้างการหล่อ เนื่องจากการเคลื่อนที่แบบแรงเหวี่ยง โลหะเหลวสามารถเติมแม่พิมพ์ได้ดีในทิศทางรัศมีและสร้างพื้นผิวอิสระของการหล่อ สามารถรับรูในรูด้านในทรงกระบอกได้โดยไม่มีแกน ช่วยในการขจัดก๊าซและสิ่งเจือปนออกจากโลหะเหลว ส่งผลต่อกระบวนการตกผลึกของโลหะ จึงช่วยปรับปรุงคุณสมบัติทางกลและทางกายภาพของการหล่อ
พร้อมการหล่อลื่นกราไฟต์แข็ง มีข้อกำหนดวัสดุต่างๆ รูปแบบมาตรฐานและรูปแบบพิเศษ
– ไม่ต้องบำรุงรักษา (หล่อลื่นตัวเอง)
– เหมาะสำหรับการใช้งานที่มีน้ำหนักมาก
– ทนต่ออุณหภูมิสูง
– อายุการใช้งานยาวนาน
– อาจทำงานได้โดยไม่มีน้ำมันเป็นเวลานาน
– ความสามารถในการรับน้ำหนักสูงมาก ทนต่อการสึกหรอได้ดี และแรงเสียดทานต่ำ
– เหมาะอย่างยิ่งสำหรับความเร็วต่ำและน้ำหนักมาก
– เหมาะสำหรับการเคลื่อนที่แบบลูกสูบ การสั่น หรือการเคลื่อนที่แบบเป็นช่วงๆ ซึ่งฟิล์มน้ำมันยากที่จะก่อตัว
– ทนต่อสารเคมีได้ดีและมีคุณสมบัติต่อต้านการกัดกร่อน
– สามารถใช้ได้ในช่วงอุณหภูมิกว้างตั้งแต่ -40℃-+300℃
รูปแบบแบริ่งสั่งทำพิเศษ:
บูชชิ่งตรง
บูชชิ่งหน้าแปลน
แผ่นสึกหรอ
แหวนรองรับแรง
ทองสัมฤทธิ์ไม่มีกราไฟต์
ทองสัมฤทธิ์พร้อมกราไฟต์
บูชชิ่งแบบกำหนดเอง: ชิ้นส่วนพิเศษตาม
ISO, DIN หรือการออกแบบของลูกค้า โลหะผสมพิเศษ
บูชชิ่งหล่อลื่นตัวเองที่ใช้ในชุดแม่พิมพ์ แม่พิมพ์ปั๊มโลหะ แม่พิมพ์ เครื่องจักรพิเศษ และอุปกรณ์หนักทุกประเภท
แบริ่งเลื่อนและบูชชิ่ง C86300 ชนิดนี้สามารถนำไปใช้ได้ในสภาพแวดล้อมที่แห้ง อุณหภูมิสูง แรงดันสูง กัดกร่อน น้ำ หรือสารเคมีอื่นๆ เมื่อไม่สามารถนำน้ำมันเข้ามาได้ ใช้กันอย่างแพร่หลายในสายผลิตภัณฑ์ยานยนต์ วิศวกรรมน้ำ ประตูเขื่อน อุตสาหกรรมพลาสติก เครื่องหล่อแบบต่อเนื่อง ลูกกลิ้งเหล็กในอุตสาหกรรมโลหะวิทยา เครื่องจักรแร่ เรือ กังหันเทอร์โบ กังหันไฮดรอลิก และเครื่องฉีดขึ้นรูป...แบริ่งหน้าแปลนทองสัมฤทธิ์หล่อกระบอกไฮดรอลิก พร้อมสารหล่อลื่นแข็ง ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในเครื่องหล่อแบบต่อเนื่อง เครื่องจักรทำเหมือง เรือ กังหันก๊าซ และอื่นๆ
| หมายเลขวัสดุ | VSB-JDB (600#) | VSB-JDB (600#S1) | VSB-JDB (600#S2) | VSB-JDB (600#S3) | VSB-JDB (600#S4) | VSB-JDB (HT250) | VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| องค์ประกอบทางเคมี | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| ความหนาแน่น (g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| ความแข็ง (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| ความต้านทานแรงดึง (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
|
การยืดตัว (%) |
＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| อุณหภูมิในการทำงาน(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| โหลดไดนามิกสูงสุด(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| ความเร็วเชิงเส้นสูงสุด (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| ค่า PV สูงสุดของการหล่อลื่น (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| ปริมาณการเสียรูปจากการบีบอัดถาวร 300N/mm² |
＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
| ปลอกตรง | ||
| D | d | L |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| ปลอกตรงแบบขยาย | ||
| D | d | L |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
VIIPLUS นำเสนอ แบริ่งทองสัมฤทธิ์ร่องน้ำมันและร่องจาระบี และแผ่นสไลด์ แบริ่งปลอกทองสัมฤทธิ์หล่อ แบริ่งหน้าแปลน และชิ้นส่วนแบบกำหนดเองมีร่องน้ำมันหรือร่องจาระบี มีแบริ่งทองสัมฤทธิ์หล่อลื่นตัวเองแบบไม่ต้องบำรุงรักษาพร้อมร่องที่เติมกราไฟต์หรือปลั๊กกราไฟต์
บูชชิ่งทองสัมฤทธิ์ C86300 และผลิตภัณฑ์ทองสัมฤทธิ์หล่อ / ผู้ผลิตจากประเทศจีน - แบริ่งหล่อลื่นตัวเอง - ส่วนประกอบมาตรฐาน
ปลอกและบูชชิ่งหน้าแปลนทองสัมฤทธิ์สำหรับเครื่องจักรโลหะวิทยา.เครื่องจักรทำเหมือง เครื่องฉีดขึ้นรูป อุตสาหกรรมการต่อเรือ การบินและอวกาศ ทะเล กังหัน กังหันก๊าซ อุตสาหกรรมขึ้นรูปหมัดยานยนต์ ฯลฯ
รูปแบบแบริ่งหน้าแปลนสั่งทำพิเศษ: รูปแบบมาตรฐานในขนาดพิเศษ แหวนรองรับแรง แหวนรองรับแรงหน้าแปลน แบริ่งครึ่งตัว รูปทรงพิเศษที่ได้จากการปั๊มหรือการขึ้นรูปอย่างลึก การออกแบบแบริ่งแบบกำหนดเอง
บูชชิ่งทองสัมฤทธิ์แมงกานีส Gtraphite, เช่น C86300 พุ่มไม้ทองสัมฤทธิ์ มาตรฐาน การใช้งานภายใต้ภาระและความเร็วที่สูงมาก อย่างไรก็ตาม การใช้งานแบริ่งเลื่อนต้องมีการหล่อลื่นที่เชื่อถือได้ นอกเหนือจากคุณสมบัติทางกลที่ยอดเยี่ยมแล้ว โลหะผสมเหล่านี้ยังมีความทนทานต่อการกัดกร่อนได้ดี C86300 ประกอบด้วยการรวมกันของทองแดง แมงกานีส อะลูมิเนียม และเหล็กใน C86300 ช่วยเพิ่มความต้านทานแรงดึง
o มากกว่า 110,000 KSI
กราไฟต์เสียบทองสัมฤทธิ์หล่อหล่อลื่นตัวเองสำหรับอุณหภูมิที่สูงขึ้นและ Loadsgraphite ที่หนักกว่าเสียบทองสัมฤทธิ์หล่อหล่อลื่นตัวเองสำหรับอุณหภูมิที่สูงขึ้นและ Loads ที่หนักกว่า
คำอธิบาย:C86300 ทองสัมฤทธิ์ แบริ่งหล่อลื่นตัวเอง พร้อมปลั๊กกราไฟต์ในตัว แบริ่งเลื่อนทองเหลืองกำลังสูง โลหะผสมหลากหลายชนิดที่ประกอบด้วยมากกว่าสององค์ประกอบเรียกว่า ทองเหลืองพิเศษ.เช่น โดยอะลูมิเนียม ตะกั่ว ดีบุก แมงกานีส นิกเกิล เหล็ก โลหะผสมทองแดงซิลิคอน ทองแดงสีเหลืองกำลังสูงเป็นหนึ่งในนั้น ความแข็งแรงและความแข็งสูง ทนทานต่อการกัดกร่อนของสารเคมีสูง
VIIPLUS แบริ่งทองสัมฤทธิ์กราไฟต์ของจีน เป็นแบริ่งหล่อลื่นตัวเองที่ใช้ทองแดงสำหรับการใช้งานที่มีน้ำหนักมาก ซึ่งมีการฝังปลั๊กสารหล่อลื่นแข็ง
VIIPLUS ให้บริการวิศวกรรม การออกแบบ การผลิต และบริการสนับสนุนเฉพาะทางสำหรับโซลูชันแบริ่งหล่อลื่นตัวเอง ทีมวิศวกรและช่างฝีมือที่มีประสบการณ์ของเราส่งมอบผลิตภัณฑ์ที่เหนือกว่าอย่างสม่ำเสมอ ตอบสนองความต้องการของลูกค้าในทุกชนิดของอุตสาหกรรม เรามุ่งมั่นที่จะตอบสนองหรือเกินความคาดหวังของตารางเวลาของลูกค้าโดยการส่งมอบผลิตภัณฑ์และบริการบูชชิ่งของเราตรงเวลาอย่างสม่ำเสมอ
วัสดุ:CuZn25Al5Mn4Fe3
| บูชชิ่งแข็ง ทองสัมฤทธิ์พร้อมปลั๊กสารหล่อลื่นฝัง DIN 1850/ISO 4379 ไม่ต้องบำรุงรักษา | |||
| รายละเอียดทางเทคนิค | |||
| ความสามารถในการรับน้ำหนักเฉพาะแบบคงที่ | 150 [N/mm2] | ความเครียดจากอุณหภูมิ | - 100 [°C] ถึง + 300 [°C] |
| ความสามารถในการรับน้ำหนักเฉพาะแบบไดนามิก | 100 [N/mm2] | ||
| ความเร็วในการเลื่อน | ≤ 0.3 ถึง 1.0 [m/s] | ค่า PV สูงสุด | 1.5 [N/mm² x m/s] |
| ค่าแรงเสียดทาน | 0.03 [µ] ถึง 0.2 [µ] หล่อลื่น/แห้ง | ความแข็ง | 190-220 HB |
| วัสดุ | |||
| วัสดุรองรับ | CuZn25Al5 | โลหะผสมทองสัมฤทธิ์อื่นๆ ที่ใช้กันทั่วไป | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| ชั้นเลื่อน | พื้นผิวสารหล่อลื่นแข็ง: ประมาณ 25-30% | ||
| รายละเอียดความคลาดเคลื่อน | |||
| ตัวเรือน Ø | H7 | ความคลาดเคลื่อนของเพลา | f7 หรือ h6 |
| บูชชิ่งด้านใน-Ø หลังการติดตั้ง | โปรดปรึกษาวิศวกรฝ่ายขายของเรา ความคลาดเคลื่อนที่ส่งมอบตามมาตรฐาน: r6 หรือ E7 | ||
| วัสดุเพลา | |||
| ความแข็งของเพลาควรแข็งกว่าโลหะผสมทองสัมฤทธิ์อย่างน้อย 70-100HB | |||
| ความหยาบของพื้นผิว ≤ Ra 0.8 | |||
| คุณสมบัติ | |||
| ตอบสนองความต้องการในการปฏิบัติงานสูงสุดและเหมาะสำหรับแรงกระแทก ขึ้นอยู่กับโลหะผสม ทนทานต่อการกัดกร่อนและทนทานต่อการสึกหรอสูงด้วยอายุการใช้งานที่ยาวนาน | |||
| ช่วงของการใช้งาน | |||
| เครน เครื่องจักรทำเหมือง เครื่องจักรก่อสร้าง การใช้งานนอกชายฝั่งและทางทะเล โรงงานเหล็ก พลังงานน้ำและเครื่องกลไฟฟ้า | |||
| การบำรุงรักษา | |||
| เป็นวัสดุแบริ่งที่ไม่ต้องบำรุงรักษา แต่จำเป็นต้องมีการหล่อลื่นเบื้องต้นสำหรับกระบวนการ “รันอิน” ควรใช้จาระบีทนต่ออายุลิเธียม | |||
| คำแนะนำในการติดตั้ง | |||
| ตัวเรือน | Chamfer min. 1.5 มม. x 15-45° เพื่อการจัดตำแหน่งบูชชิ่งที่ง่าย | ||
| เพลา | Chamfer 5 มม. x 15° เพื่อการใส่เพลาที่ง่าย | ||
| สำหรับเส้นผ่านศูนย์กลางที่เล็กกว่า ควรหล่อลื่น OD ก่อนกดเข้าไป | |||
| สำหรับเส้นผ่านศูนย์กลางที่ใหญ่กว่า ควรใช้ dry ice สำหรับการติดตั้งแบบแช่แข็ง | |||
VSB-50 แบริ่งหล่อลื่นแข็ง ผลิตโดยการเสริมความแข็งแรงของทองเหลืองซึ่งมีประสิทธิภาพทางกายภาพที่ดีและความสามารถในการหล่อที่ดี ยิ่งไปกว่านั้น วัสดุทองเหลืองมีความสามารถในการป้องกันการกัดกร่อนที่ดีในอากาศ น้ำจืด และน้ำทะเล พื้นผิวได้รับการกลึงอย่างสม่ำเสมอและละเอียดด้วยซ็อกเก็ตซึ่งมีการเติมสารหล่อลื่นแข็งโดยเฉพาะ ผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในเครื่องหล่อและรีดแบบต่อเนื่อง อุปกรณ์ขุดเหมือง เรือ เครื่องยนต์ไอน้ำ ฯลฯ แบริ่งบูชชิ่งทองสัมฤทธิ์อะลูมิเนียมหล่อสารหล่อลื่นแข็ง
|
เกรด |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
วัสดุ |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
ความหนาแน่น |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
ความแข็ง |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
ความต้านทานแรงดึง |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
ความแข็งแรงของผลผลิต |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
การยืดตัว |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
อุณหภูมิสูงสุด |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
โหลดไดนามิกสูงสุด |
100 |
60 |
50 |
70 |
120 |
|
ความเร็วสูงสุด (แห้ง) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(การหล่อลื่น) |
200 |
60 |
60 |
80 |
200 |
|
การเสียรูปจากการบีบอัด |
< 0.01 มม. |
< 0.05 มม. |
< 0.04 มม. |
< 0.05 มม. |
< 0.005 มม. |
|
ผลิตภัณฑ์ NO. |
องค์ประกอบทางเคมี |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
คุณสนใจผลิตภัณฑ์ของเราหรือไม่ ขอใบเสนอราคา:tiffany@viiplus.com
