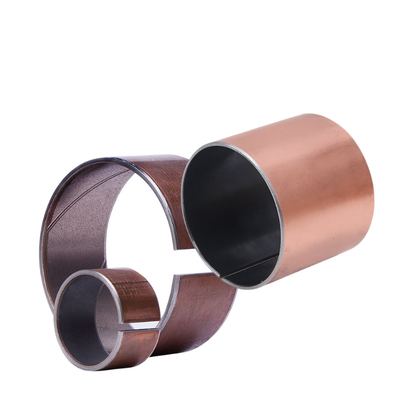

บูชบุชชิ่งแบบมีแผ่นรองหลังทองสัมฤทธิ์ (Bronze Backed Bushing) ร่วมกับ (Polytetrafluoroethylene) เป็นตลับลูกปืนเมตริกที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานบนสะพาน วัสดุรองหลังทองสัมฤทธิ์ให้ความแข็งแรงและทนทานต่อการสึกหรอได้ดีเยี่ยม ในขณะที่การบุรองช่วยเพิ่มการหล่อลื่นและลดแรงเสียดทาน ส่งผลให้มีอายุการใช้งานที่ยาวนานขึ้นและการทำงานที่ราบรื่นขึ้น

โครงสร้างคอมโพสิตทองสัมฤทธิ์นำเสนอคุณสมบัติที่เป็นเอกลักษณ์ซึ่งเหมาะสำหรับตลับลูกปืนสะพาน แผ่นรองหลังทองสัมฤทธิ์ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของโครงสร้างและความทนทาน ในขณะที่การเคลือบให้คุณสมบัติแรงเสียดทานต่ำและหล่อลื่นตัวเอง การผสมผสานนี้ทำให้ตลับลูกปืนเหมาะสำหรับการรับน้ำหนักมากและสภาวะไดนามิกที่มักพบในโครงสร้างสะพาน

ขนาดเมตริกของตลับลูกปืนช่วยให้ติดตั้งและติดตั้งได้อย่างแม่นยำ ทำให้มั่นใจได้ถึงการทำงานที่ราบรื่นและเชื่อถือได้ของสะพาน การออกแบบและวัสดุที่เลือกของตลับลูกปืนยังทำให้ทนทานต่อการกัดกร่อนและการเสื่อมสภาพของสิ่งแวดล้อม ทำให้มั่นใจได้ถึงประสิทธิภาพและความน่าเชื่อถือในระยะยาว

โดยสรุป บูชบุชชิ่งแบบมีแผ่นรองหลังทองสัมฤทธิ์เป็นตลับลูกปืนเมตริกที่แข็งแกร่งและเชื่อถือได้สำหรับการใช้งานบนสะพาน ให้ความแข็งแรง ทนทานต่อการสึกหรอ แรงเสียดทานต่ำ และการหล่อลื่นตัวเองได้ดีเยี่ยม การติดตั้งที่แม่นยำและความทนทานต่อการกัดกร่อนช่วยให้มั่นใจได้ถึงการทำงานของสะพานที่ราบรื่นและเชื่อถือได้ในระยะยาว

บูชเลื่อนแบบคอมโพสิตผลิตขึ้นตามขนาดมาตรฐาน DIN โดยที่ขนาดของเส้นผ่านศูนย์กลางภายนอก (OD) สัมพันธ์กับความหนาของผนังและเส้นผ่านศูนย์กลางภายใน (ID)

คำขอซื้อบูชทองสัมฤทธิ์แบบมีหน้าแปลน ในโรงไฟฟ้าพลังน้ำ, ขนาดบูชทองสัมฤทธิ์แบบมีหน้าแปลน, เส้นผ่านศูนย์กลางภายนอก มม. เส้นผ่านศูนย์กลางภายใน มม. ความยาว มม.

Gleitlagerbuchsen คุณภาพสูง, บูชสะพานแบบมีแผ่นรองหลังโลหะทองสัมฤทธิ์ บุรอง (ไม่ต้องบำรุงรักษา) สั่งทำจากประเทศจีน ราคาถูก SF-1B บูชธรรมดาหล่อลื่นตัวเองหรือตลับลูกปืนแบบมีหน้าแปลน, แหวนรองรับแรงขับและแถบ, ทองสัมฤทธิ์รองหลังพร้อมชั้นทองสัมฤทธิ์เผาด้วย

บูชเลื่อนแบบแห้งที่มีขนาดเมตริกของสามชั้นคอมโพสิต
วัสดุ
เหมาะสำหรับการเคลื่อนที่แบบหมุนและสั่นสะเทือนช้าภายใต้ภาระรัศมีและ
การทำงานที่ไม่ต้องบำรุงรักษา ไม่จำเป็นต้องหล่อลื่นขอใบเสนอราคา

บูชทองสัมฤทธิ์สามารถพิจารณาได้ว่าเป็นบูชคอมโพสิตที่มีคุณภาพสูงกว่าเนื่องจากมีแผ่นรองหลังทองสัมฤทธิ์ ไม่เพียงเท่านั้นยังมีคุณสมบัติการเลื่อนที่ดีกว่าเมื่อชั้นสึกหรอ แต่แผ่นรองหลังทองสัมฤทธิ์ยังไม่กัดกร่อนอีกด้วย สิ่งนี้อาจเป็นข้อได้เปรียบในการใช้งานในสภาพแวดล้อมที่ชื้นและนอกชายฝั่ง

บูชทองสัมฤทธิ์ ผลิตในสายการเผาผนึกซึ่งผงทองสัมฤทธิ์จะถูกหลอมลงบนวัสดุตัวนำก่อน ทำให้พื้นผิวขรุขระหนา 20 ถึง 30 µm ในขั้นตอนที่สอง จะถูกหลอมลงบนวัสดุตัวนำและยึดติดกับพื้นผิวผงทองสัมฤทธิ์ที่ขรุขระ หลังจากกระบวนการเผาผนึก แผงวัสดุจะถูกรีดตามความหนามาตรฐาน

ขั้นตอนต่อไปคือการตัดวัตถุดิบเป็นรูปสี่เหลี่ยมผืนผ้า ซึ่งจะถูกรีดเป็นทรงกระบอกหยาบ ขั้นตอนสุดท้ายคือการปรับเทียบทรงกระบอกดิบโดยการกดลงในตัวเรือนและดันหมุดที่เหมาะสมด้วยความคลาดเคลื่อนที่ถูกต้องผ่านบูช กระบวนการนี้จะบังคับให้แผ่นรองมีรูปร่างกลมเต็มที่ เพื่อเป็นการตกแต่งขั้นสุดท้าย จะมีการตัดมุมจากซ็อกเก็ต

• ไม่ต้องหล่อลื่น
• ทนทานต่อการกัดกร่อน
• ทนทานต่อฝุ่นและสิ่งสกปรก
• ค่าสัมประสิทธิ์แรงเสียดทานขนาดเล็ก

· + ตะกั่ว

ส่วนตัดขวาง

+ ตะกั่ว

Porous Bronze Sinter

แผ่นรองหลังเหล็ก

1. ส่วนผสมของโพลีเตตระฟลูออโรเอทิลีน () ที่ปรับเปลี่ยนและตะกั่ว (Pb) 0.01-0.03 มม. วัสดุที่ทนทานต่อการสึกหรอ ซึ่งสามารถสร้างฟิล์มถ่ายโอนระหว่างการทำงานเพื่อปกป้องเพลาคู่
2. ชั้นผงทองแดง 0.20-0.3 มม. ช่วยเพิ่มความแข็งแรงในการยึดติดของ /Pb และชั้นทองแดง และมีความสามารถในการรับน้ำหนักและการสึกหรอที่ดี การนำความร้อนที่สูงขึ้นสามารถถ่ายเทความร้อนที่เกิดจากการทำงานได้อย่างรวดเร็ว
3. แผ่นฐานทองแดงคือ 0.7~2.3 ซึ่งช่วยเพิ่มความสามารถในการรับน้ำหนักและการถ่ายเทความร้อนของตลับลูกปืน และมีความทนทานต่อการกัดกร่อนที่ดีกว่า

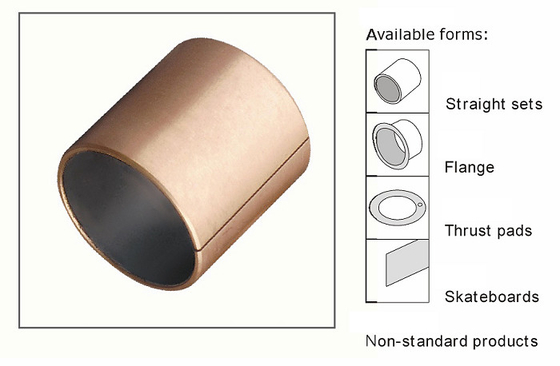

ความพร้อมใช้งาน

• บูชทรงกระบอก
• บูชแบบมีหน้าแปลน
• แหวนรองรับแรงขับ
• แหวนรองแบบมีหน้าแปลน
• แผ่นเลื่อน

ตลับลูกปืนเมตริกและบูชอิมพีเรียลสั่งทำ: รูปแบบบูชมาตรฐานในขนาดพิเศษ, บูชครึ่ง, รูปทรงพิเศษที่ได้จากการปั๊มหรือการดึงลึก, การออกแบบบูชแบบกำหนดเอง

ตลับลูกปืนทองสัมฤทธิ์ SF-1B มีค่าความปลอดภัยสูง เหมาะอย่างยิ่งสำหรับสภาพการทำงานที่มีอุณหภูมิสูงและไม่สามารถเติมน้ำมันได้ หรือเมื่อเครื่องจักรต้องทำงานต่อเนื่องเป็นเวลานาน บูชมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมโลหะวิทยาเหล็ก รวมถึงรางเลื่อนของเครื่องหล่อต่อเนื่อง ปั๊มฉาบปูนซีเมนต์ และสายพานลำเลียงแบบเกลียวสำหรับซีเมนต์ นอกจากนี้ยังสามารถกดลงในตัวเรือนเหล็กและทำงานเป็นชุดประกอบได้ นอกจากนี้ยังสามารถทำเป็นชนิดหน้าแปลนซึ่งสามารถเคลื่อนที่ได้ทั้งในแนวรัศมีและแนวแกน

แผ่นสึกหรอที่ทำจากวัสดุ SF-IB สามารถใช้ในส่วนเลื่อนของสะพานได้ สามารถทนต่อแรงดัน 130N/mm2 ได้หากเราใช้ชั้นสึกหรอที่หนากว่า และสามารถใช้แทน แผ่น

s

ทองสัมฤทธิ์รองหลัง, ทองสัมฤทธิ์พร้อม Series - บูชเมตริก
Bronze Bushing Series เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงซึ่งน้ำมันไม่มีประสิทธิภาพ และเครื่องจักรต้องอยู่ภายใต้สภาพการทำงานต่อเนื่องเป็นระยะเวลานาน

Bronze Bushing Series มักใช้ในอุตสาหกรรมโลหะวิทยาเหล็กในการใช้งาน เช่น พุ่มไม้สำหรับร่องลูกกลิ้งของเครื่องหล่อต่อเนื่อง ปั๊มฉาบปูนซีเมนต์ และสายพานลำเลียงสกรูสำหรับซีเมนต์ นอกจากนี้ยังสามารถประกอบในตัวเรือนเหล็กหรือผลิตเป็นบูชแบบมีหน้าแปลนซึ่งสามารถเคลื่อนที่ได้ทั้งในแนวรัศมีและแนวแกน
– บูชตรง
– บูชแบบมีหน้าแปลน
– บูชแหวนรองรับแรงขับ


– บูชแถบ


ตลับลูกปืนหล่อลื่นด้วยน้ำมันทองแดง-ทองสัมฤทธิ์ บูชแห้งคอมโพสิต | VSB-11 ผลิตภัณฑ์นี้เป็นผงทองสัมฤทธิ์ดีบุกภายในและ
พื้นผิวและเติมด้วยวัสดุต่อต้านอุณหภูมิสูง ปลอดภัยมากและใช้เป็นพิเศษในสถานที่ที่ไม่สามารถหยุดซ่อมแซมและไม่สามารถเติมน้ำมันได้เนื่องจากอุณหภูมิสูง

ผลิตภัณฑ์นี้มีการใช้กันอย่างแพร่หลายในชิ้นส่วนเลื่อนทางกลต่างๆ เช่น เครื่องพิมพ์ ลิฟต์ เครื่องทอผ้า เครื่องจักรยาสูบ เครื่องออกกำลังกาย ท่อลำเลียงไฮดรอลิก มอเตอร์ขนาดเล็ก โซลินอยด์วาล์ว รถยนต์ และเครื่องจักรกลการเกษตรและป่าไม้
ตลับลูกปืนแบบหมุนเป็นตลับลูกปืนชนิดหนึ่ง ซึ่งมีพื้นฐานมาจากแผ่นเหล็กแผ่นรีดเย็นคุณภาพสูงและเผาด้วยผงทองสัมฤทธิ์ทรงกลมพรุนตรงกลาง จากนั้นเผาด้วยส่วนผสมของและเส้นใยบนพื้นผิวของผงทองสัมฤทธิ์ทรงกลมพรุน และรีด

ผลิตภัณฑ์นี้มีลักษณะของค่าสัมประสิทธิ์แรงเสียดทานขนาดเล็ก ทนต่อการขัดถู ทนต่อการกัดกร่อนได้ดี และการหล่อลื่นตัวเอง การใช้ผลิตภัณฑ์นี้สามารถลดต้นทุน ลดปริมาณทางกล หลีกเลี่ยงปรากฏการณ์เพลาขบ และลดเสียงรบกวนทางกลและลักษณะอื่นๆ

หกปัจจัยที่เกี่ยวข้องกับอายุการใช้งานของตลับลูกปืน:(1)

[N/mm2] โหลด P

โหลดที่ใหญ่กว่าและอายุการใช้งานของตลับลูกปืนสั้น; ความผันผวนของโหลดมีขนาดใหญ่ขึ้น ส่งผลกระทบต่ออายุการใช้งานของตลับลูกปืนมากขึ้น อายุการใช้งานของตลับลูกปืนสั้นลง; wh ในทุกกรณี โหลดสูงสุดต้องไม่เกินค่าที่อนุญาตสูงสุดตามทฤษฎีของโหลด โหลดเท่ากับโหลดการทำงานจริงหารด้วยพื้นที่ของตลับลูกปืน สูตรคือ P=F/ (D*B)(2)

ความเร็ว [m/s] V และ PV

อายุการใช้งานของตลับลูกปืนขึ้นอยู่กับค่า PV นั่นคือ โหลดจริง [N/mm2] P และผลิตภัณฑ์ความเร็วในการเลื่อน [m/s] V ยิ่งค่า PV เล็ก อายุการใช้งานของตลับลูกปืนก็จะยิ่งนานขึ้น(3)

[oC] T

อายุการใช้งานของตลับลูกปืนยังขึ้นอยู่กับการใช้อุณหภูมิของตลับลูกปืน ดังนั้นในการออกแบบและการเลือกชิ้นส่วนที่เกี่ยวข้องกับลักษณะการกระจายความร้อน(4)

ความหยาบของพื้นผิวของชิ้นส่วนเจียร

ความหยาบของพื้นผิวสัมผัสของชิ้นส่วนของตลับลูกปืนและตลับลูกปืนของตลับลูกปืนควรอยู่ระหว่าง Ra0.2~Ra0.8 และตลับลูกปืนไม่สามารถคมได้ในกระบวนการประกอบและการใช้งาน

(5) ชิ้นส่วนของวัสดุพื้นผิวของการเจียร ความหยาบของพื้นผิวชิ้นส่วนเจียรเป็นปัจจัยที่มีอิทธิพลต่ออายุการใช้งานของปลอกเพลา โดยทั่วไปข้อกำหนดพื้นผิวถึงน้อยกว่าหรือเท่ากับ 0.4 m Ka

โครงสร้าง1. /ส่วนผสมของเส้นใย
ความหนา 0.01~0.03 มม. ให้ฟิล์มถ่ายโอนเริ่มต้นที่ดีเยี่ยม ซึ่งเคลือบพื้นผิวประกบของชุดประกอบตลับลูกปืนได้อย่างมีประสิทธิภาพ สร้างฟิล์มหล่อลื่นของแข็งชนิดออกไซด์
2. ความหนาของผงทองสัมฤทธิ์เผา 0.20-0.35 มม. ให้การนำความร้อนสูงสุดออกจากพื้นผิวตลับลูกปืน และยังทำหน้าที่เป็นอ่างเก็บน้ำสำหรับส่วนผสม /ไฟเบอร์

ข้อมูลทางเทคนิค
· วัสดุคอมโพสิตโลหะ-โพลีเมอร์
· แผ่นรองหลังทองสัมฤทธิ์ + ทองสัมฤทธิ์พรุนเผา +



แผ่นรองหลังทองสัมฤทธิ์


ความพร้อมใช้งาน
รูปแบบตลับลูกปืนที่มีอยู่ในขนาดมาตรฐาน
· บูชทรงกระบอก
· บูชแบบมีหน้าแปลน

· แผ่นเลื่อน

รูปแบบตลับลูกปืนสั่งทำ: รูปแบบมาตรฐานในขนาดพิเศษ, แหวนรองรับแรงขับ, แหวนรองรับแรงขับแบบมีหน้าแปลน, ตลับลูกปืนครึ่ง, รูปทรงพิเศษที่ได้จากการปั๊มหรือการดึงลึก, การออกแบบตลับลูกปืนแบบกำหนดเองขนาดบูชของลูกค้า
