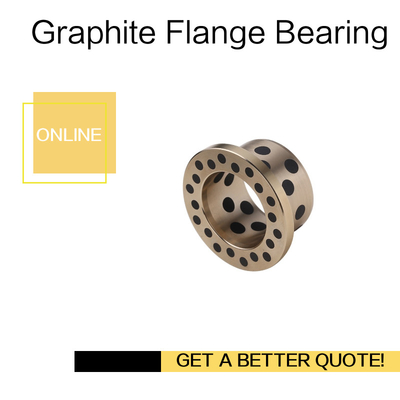

C86300 Manganese Bronze Flange Oilless Bushes Graphite Plugs
สถานที่กำเนิด | บูชไร้น้ำมัน |
---|---|
ชื่อแบรนด์ | SANKYO,MISUMI,DAIDO,SELF LUBE,GGB,FIBRO STANDARD REPLACEMENT BEARING |
ได้รับการรับรอง | DIN 1850/ISO 4379, UNITED STATES UNS STANDARD,C86300 |
หมายเลขรุ่น | บุชชิ่งแบบแข็งสีบรอนซ์พร้อมปลั๊กน้ำมันหล่อลื่นแบบฝังไม่ต้องบำรุงรักษา |
จำนวนสั่งซื้อขั้นต่ำ | ตกลงกันได้ |
ราคา | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
รายละเอียดการบรรจุ | บุชชิ่งกล่องส่งออกกรณีไม้ข้อกำหนดที่เฉพาะเจาะจง |
เวลาการส่งมอบ | จัดส่งที่รวดเร็ว |
เงื่อนไขการชำระเงิน | TT ล่วงหน้า |
สามารถในการผลิต | เสียบแบริ่งกราไฟท์จีนผู้ผลิตผู้จำหน่ายโรงงานขายส่งแบริ่งวารสารโลหะ DU แบริ่งหล่อลื่นตัวเองแบริ่งแรงข |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xmarerial | บูชไฟท์บรอนซ์ | ขนาด | บูชขนาดนิ้ว |
---|---|---|---|
ขนาดมาตรฐาน | C86300, C86200 | ประเภท | ปลั๊กหล่อสีบรอนซ์ |
สิ่งของ | บูชไร้น้ำมัน | 404 Not Found | ไกด์บุชพร้อมปลอกคอ |
ราคาโรงงานบูชแบริ่ง | tiffany@viiplus.com | ผู้ผลิตบูชแบริ่งหล่อลื่นตนเอง | https://www.viiplus.com/ |
ผู้ผลิตตลับลูกปืน Oilless | https://www.bronzelube.com/ | ผู้ผลิต | บูชา เดอ บรอนซ์ กราฟิตาโด |
แสงสูง | ตลับลูกปืนธรรมดาสำริดที่เป็นของแข็ง, ตลับลูกปืนธรรมดาสำริดกราไฟท์, เครื่องจักรสำหรับการขุด | บูชไร้น้ำมัน | Oilless Bush. บุชไร้น้ำมัน. Copper Alloy. โลหะผสมทองแดง Straight type |
ตลับลูกปืนบุช ผู้ผลิต ผู้จำหน่าย ผู้ส่งออก | plain bearings. ตลับลูกปืนธรรมดา Long, maintenance-free service, manufactures bushi | ||
แสงสูง | บูชบรอนซ์ชุบกราไฟท์,พุ่มไม้กราไฟท์ที่เต็มไปด้วยบรอนซ์ |
น้ำมันหล่อลื่นตัวเองส่วนประกอบตาย, ส่วนประกอบแม่พิมพ์ที่มีความแม่นยำ, บูชบรอนซ์ Oilless

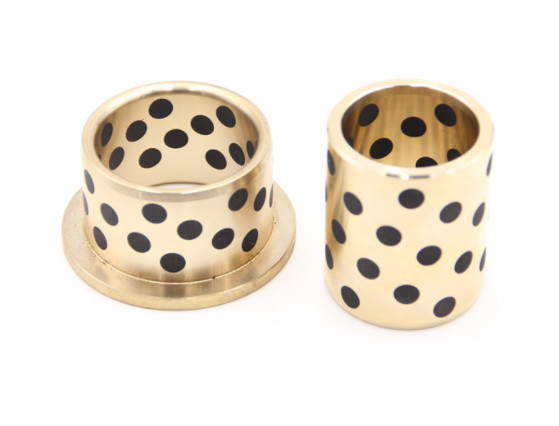

ไกด์บุชพร้อมปลอกคอบรอนซ์พร้อมสารหล่อลื่นชนิดแข็ง
วัสดุ: บรอนซ์พร้อมน้ำมันหล่อลื่นที่เป็นของแข็ง, การหล่อลื่นแบบไม่ใช้น้ำมันหมายเหตุ: เส้นบอกแนวการประกอบ / ข้อกำหนดด้านมิติและความคลาดเคลื่อนท้ายบท D. ข้อควรระวัง: พุ่มไม้สามารถใช้ได้กับการเคลื่อนที่ตามแนวแกนเท่านั้น!
เสียบแบริ่งกราไฟท์ ส่วนใหญ่จะใช้ในงานที่ต้องการการหล่อลื่นอย่างต่อเนื่องในบริเวณที่เข้าถึงยาก กราไฟท์ ถูกบังคับโดยกลไก
เข้าไปในรู / ร่องภายใต้แรงกดมากฟิล์มน้ำมันหล่อลื่นจะถูกถ่ายโอนไปยังเพลาเมื่อเริ่มหมุนตลับลูกปืนเหล่านี้ให้การหล่อลื่นอย่างต่อเนื่องเป็นเวลานานโดยไม่ต้องบำรุงรักษา
ลักษณะเฉพาะ
●มีประสิทธิภาพที่ไม่มีใครเทียบได้ภายใต้การทำงานที่มีภาระงานสูงและความเร็วต่ำยังทำงานได้ดีโดยไม่ต้องหล่อลื่น
●ทนต่อการสึกหรอได้ดีเยี่ยมในสถานที่ที่ฟิล์มน้ำมันขึ้นรูปได้ยากเนื่องจากการเคลื่อนที่แบบลูกสูบการสั่นและการทำงานที่ไม่ต่อเนื่องบ่อยครั้ง
●ทนทานต่อการกัดกร่อนและความต้านทานต่อการโจมตีของสารเคมี
●ไม่ต้องบำรุงรักษาและประหยัดต้นทุนการดำเนินงาน
NAAMS ประเภทปลอกแขนแบบหล่อลื่นตัวเอง
ในปัจจุบันการตัดเฉือน NC ได้รับการยอมรับและความแม่นยำในการตัดเฉือนและเทคโนโลยีการผลิตได้รับความเสถียรและปรับปรุงแล้ว
NAAMS ปลอกแขนคู่มือหล่อลื่นตัวเองความถูกต้องของผลิตภัณฑ์มีความน่าเชื่อถือขนาดคงที่พฤษภาคม ลดเวลาในการประกอบแม่พิมพ์และค่าใช้จ่ายในการผลิตแม่พิมพ์!
คุณสมบัติของสินค้า
1. เหมาะสำหรับอุตสาหกรรมการผลิตแม่พิมพ์ที่ใช้กันอย่างแพร่หลาย
2. ทองเหลืองและกราไฟท์คุณภาพสูง ได้รับการคัดเลือกเพื่อเพิ่มความทนทานของปลอกไกด์อย่างมากในการบังคับทิศทางและมีความแวววาวของโลหะที่สวยงาม
3. หลังจากปรับแต่งแล้วความเหนียวความเรียบเนียนและ ประสิทธิภาพการวางตำแหน่งเป็นเลิศ
4. ความแม่นยำของมิติสูงคุณภาพคงที่และคุณสมบัติที่ครบถ้วน
พุ่มไม้ชนิด Oiless บุช |เครื่องจักรทั่วไป |ผลิตภัณฑ์ |อะไหล่ Sankyo Oilless
เรียนรู้เพิ่มเติมเกี่ยวกับตลับลูกปืนพลาสติกธรรมดาที่หล่อลื่นตัวเองได้จาก www.bronzegleitlager.comออกแบบมาเพื่ออายุการใช้งานสูงสุดในสภาวะอุตสาหกรรมที่รุนแรงมาก ราคาถูก.
C-86200 / C-86300 การหล่อแบริ่งปลอกแขนแบบหล่อลื่นตัวเองบนตลับลูกปืนบรอนซ์แมงกานีสบรอนซ์ C86300 แบบแรงเหวี่ยงด้วย การหล่อลื่นกราไฟท์ที่เป็นของแข็ง
ปลอกทองแดงและตลับลูกปืน
เร็วขึ้น
ดีกว่า
ปลอดภัยกว่า

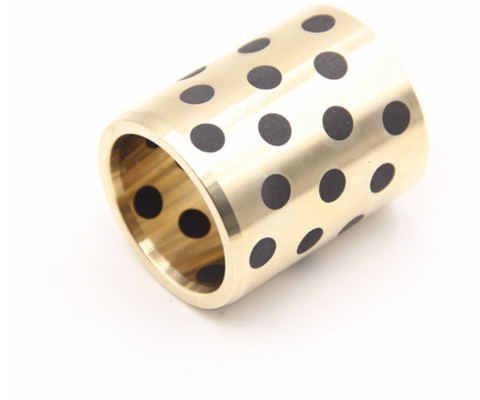

แมงกานีสบรอนซ์พร้อมปลั๊กกราไฟท์ขนาดนิ้ว C86300
ออกแบบมาสำหรับ อายุการใช้งานที่เชื่อถือได้อีกต่อไป
เกรดวัสดุ: C-86200 หรือ C-86300
เงื่อนไข -
·รายงานการตรวจสอบมิติ
·ใบรับรองการทดสอบคุณสมบัติเชิงกล (รวมถึงความแข็งและความหนาแน่น) ของวัสดุ
บรอนซ์สามารถทำงานได้ที่ ความเร็วสูงภายใต้ภาระหนัก แต่ต้องการ ความแข็งของเพลาสูงและสภาพการใช้งานที่ไม่กัดกร่อน โลหะผสมนี้มี คุณสมบัติเชิงกลที่ดีเยี่ยมและทนต่อการกัดกร่อนได้ดี โลหะผสมนี้ถูกทำลายของทองแดงแมงกานีสอลูมิเนียมและเหล็กการรวมกันนี้จะเพิ่มความต้านทานแรงดึง
แบริ่งแขนหล่อลื่นในตัวสำหรับอุปกรณ์ Hydro Mechanical
ประตูเรเดียล, ประตูแนวตั้ง, ล็อกหยุด, ท่อเหล็ก Penstock, รอกกล, รอกไฮดรอลิก, เครื่องมือวัด, เครนโครงสำหรับตั้งสิ่งของ, เครนเหนือศีรษะ, บริการจัดการอ่างเก็บน้ำพร้อมการใช้งานใน ...
ที่เก็บของ
การควบคุมน้ำท่วม
การผลิตพลังงานไฟฟ้าด้วยพลังน้ำ
ชลประทาน
หล่อโลหะผสมทองแดง
ประเภท:ทองเหลืองไร้สารตะกั่ว

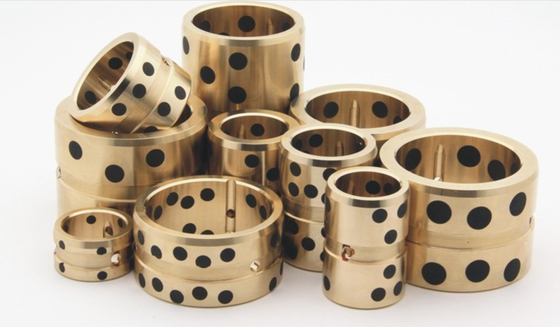

ปลอกแบริ่งแบบหล่อลื่นตัวเอง Oil-Less Type Bushings
มวลองค์ประกอบทางเคมี /% |
|||||||||
---|---|---|---|---|---|---|---|---|---|
Cu |
Sn |
อัล |
เฟ |
Mn |
นิ |
Pb |
ศรี |
ป |
Zn |
60-66 |
0.2 |
5.0-7.5 |
2.0-4.0 |
2.5-5.0 |
1 |
0.2 |
_ |
_ |
_ |
คุณสมบัติทางกล |
|||
---|---|---|---|
ความต้านทานแรงดึง Mpa (ต่ำสุด) |
กำลังรับผลผลิต MPa (ต่ำสุด) |
การยืดตัว% |
ความแข็ง Brinell (HB) |
758 |
427 |
14 |
225 |
บันทึก:
1 ในองค์ประกอบทางเคมีค่าเดียวแทนค่าสูงสุด
2 ประสิทธิภาพเชิงกลของค่าความแข็งเป็นเพียงข้อมูลอ้างอิงเท่านั้น
C86300 |
ขนาดเป็นนิ้ว |
แมงกานีสบรอนซ์พร้อมปลั๊กกราไฟท์ |
(ID x OD x L) |
บุชกราไฟท์ |
1/2 x 3/4 x 1/2 |
บุชกราไฟท์ |
1/2 x 3/4 x 3/4 |
บุชกราไฟท์ |
1/2 x 3/4 x 1/2 |
บุชกราไฟท์ |
5/8 x 7/8 x 5/8 |
บุชกราไฟท์ |
5/8 x 7/8 x 3/4 |
บุชกราไฟท์ |
5/8 x 7/8 x 1 |
บุชกราไฟท์ |
5/8 x 7/8 x 1-1 / 4 |
บุชกราไฟท์ |
5/8 x 7/8 x 1-1 / 2 |
บุชกราไฟท์ |
3/4 x 1-1 / 8 x 5/8 |
บุชกราไฟท์ |
3/4 x 1-1 / 8 x 3/4 |
บุชกราไฟท์ |
3/4 x 1-1 / 8 x 1 |
บุชกราไฟท์ |
3/4 x 1-1 / 8 x 1-1 / 4 |
บุชกราไฟท์ |
3/4 x 1-1 / 8 x 1-1 / 2 |
บุชกราไฟท์ |
7/8 x 1-1 / 4 x 3/4 |
บุชกราไฟท์ |
7/8 x 1-1 / 4 x 1 |
บุชกราไฟท์ |
7/8 x 1-1 / 4 x 1-1 / 8 |
บุชกราไฟท์ |
7/8 x 1-1 / 4 x 1-1 / 4 |
บุชกราไฟท์ |
7/8 x 1-1 / 4 x 1-1 / 2 |
บุชกราไฟท์ |
1 x 1-3 / 8 x 3/8 |
บุชกราไฟท์ |
1 x 1-3 / 8 x 1/2 |
บุชกราไฟท์ |
1 x 1-3 / 8 x 5/8 |
บุชกราไฟท์ |
1 x 1-3 / 8 x 3/4 |
บุชกราไฟท์ |
1 x 1-3 / 8 x 1 |
บุชกราไฟท์ |
1 x 1-3 / 8 x 1-1 / 4 |
บุชกราไฟท์ |
1 x 1-3 / 8 x 1-1 / 2 |
บุชกราไฟท์ |
1 x 1-3 / 8 x 1-3 / 4 |
บุชกราไฟท์ |
1 x 1-3 / 8 x 2 |
บุชกราไฟท์ |
1 x 1-1 / 2 x 3/4 |
บุชกราไฟท์ |
1 x 1-1 / 2 x 1 |
บุชกราไฟท์ |
1 x 1-1 / 2 x 1-1 / 2 |
บุชกราไฟท์ |
1 x 1-1 / 2 x 2 |
บุชกราไฟท์ |
1-1 / 8 x 1-1 / 2 x 1 |
บุชกราไฟท์ |
1-1 / 4 x 1-5 / 8 x 1 |
บุชกราไฟท์ |
1-1 / 4 x 1-5 / 8 x 1-1 / 4 |
บุชกราไฟท์ |
1-1 / 4 x 1-5 / 8 x 1-1 / 2 |
บุชกราไฟท์ |
1-1 / 4 x 1-5 / 8 x 1-3 / 4 |
บุชกราไฟท์ |
1-1 / 4 x 1-5 / 8 x 2 |
บุชกราไฟท์ |
1-1 / 2 x 2 x 1-1 / 4 |
บุชกราไฟท์ |
1-1 / 2 x 2 x 1-1 / 2 |
บุชกราไฟท์ |
1-1 / 2 x 2 x 1-3 / 4 |
บุชกราไฟท์ |
1-1 / 2 x 2 x 2 |
บุชกราไฟท์ |
1-3 / 4 x 2-1 / 4 x 1-1 / 4 |
บุชกราไฟท์ |
1-3 / 4 x 2-1 / 4 x 1-1 / 2 |
บุชกราไฟท์ |
1-3 / 4 x 2-1 / 4 x 1-3 / 4 |
บุชกราไฟท์ |
1-3 / 4 x 2-1 / 4 x 2 |
บุชกราไฟท์ |
1-3 / 4 x 2-1 / 4 x 2-1 / 2 |
บุชกราไฟท์ |
1-3 / 4 x 2-1 / 4 x 4 |
บุชกราไฟท์ |
2 x 2-1 / 2 x 1-1 / 4 |
บุชกราไฟท์ |
2 x 2-1 / 2 x 1-1 / 2 |
บุชกราไฟท์ |
2 x 2-1 / 2 x 2 |
บุชกราไฟท์ |
2 x 2-1 / 2 x 2-1 / 2 |
บุชกราไฟท์ |
2 x 2-1 / 2 x 3 |
บุชกราไฟท์ |
2-1 / 2 x 3 x 3 |
บุชกราไฟท์ |
3 x 3-1 / 2 x 4 |
บุชกราไฟท์ |
3 x 3-5 / 8 x 3 |
บุชกราไฟท์ |
3-1 / 2 x 4-1 / 8 x 2 |
บุชกราไฟท์ |
3-1 / 2 x 4-1 / 8 x 3 |
บุชกราไฟท์ |
3-1 / 2 x 4-1 / 8 x 4 |
บุชกราไฟท์ |
4 x 4-3 / 4 x 2 |
บุชกราไฟท์ |
4 x 4-3 / 4 x 3 |
บุชกราไฟท์ |
4 x 4-3 / 4 x 4 |
บุชกราไฟท์ |
5 x 6 x 3 |
บุชกราไฟท์ |
5 x 6 x 4 |
แบริ่งปลอกแขนหล่อลื่นตัวเองแบบกราฟควรแช่ในน้ำมันหล่อลื่นก่อนใช้งานกราไฟท์จะดูดซับน้ำมันหล่อลื่นซึ่งจะถูกถ่ายโอนไปยังเพลาเมื่อได้รับความร้อนจากการเคลื่อนที่ของเพลาการดำเนินการนี้ให้น้ำมันที่จำเป็นในการหล่อลื่น แต่มีปริมาณไม่เพียงพอที่จะทำให้เกิดการรั่วไหลที่ปลายแบริ่งน้ำมันจะถูกดูดซับอีกครั้งโดยกราไฟต์เมื่อหยุดการเคลื่อนไหว
การทำกราฟแบบเสียบทำได้โดยการเจาะโครงแบบที่เป็นแถวและเซผ่านผนังแบริ่งแล้วกดกราไฟต์ลงในรูเหล่านี้และอบอย่างหนักขนาดและจำนวนของรูเจาะและจำนวนแถวจะถูกกำหนดโดยความยาวและเส้นผ่านศูนย์กลางของแบริ่ง
-
แขนนิ้ว
-
แขนเมตริก
-
หน้าแปลนเมตริก
-
เครื่องซักผ้าเมตริก

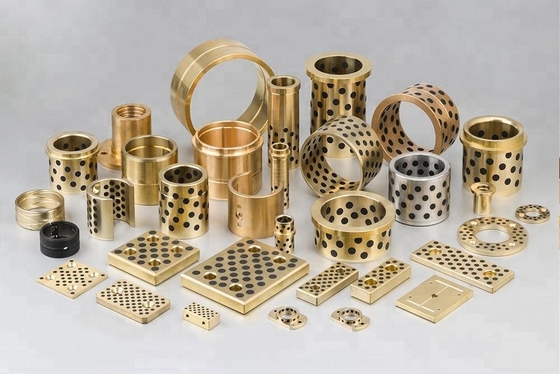

แบริ่งแขนหล่อลื่นในตัวแข็งพร้อมปลั๊กกราไฟท์ |ปลอกปลอกทองแดงกราไฟท์
กราไฟท์เสียบบูชบรอนซ์ ล้วนหล่อลื่นตัวเองและ บำรุงรักษาฟรี.บูชเหล่านี้กลึงจากบรอนซ์หล่อต่อเนื่องและเสียบด้วยปลั๊กน้ำมันหล่อลื่นแข็งแบริ่งปลอกแขนที่หล่อลื่นตัวเองและพื้นผิวการผสมพันธุ์ควรแยกออกจากกันด้วยฟิล์มน้ำมันหล่อลื่นเสมอส่วนประกอบหลายอย่างของ VIIPLUS ใช้แกรไฟต์นี่คือสิ่งที่คุณต้องรู้เกี่ยวกับเรื่องนี้กราไฟท์เป็นคาร์บอนธรรมดาในรูปแบบที่ผิดปกติอย่างมากซึ่งเป็นคริสตัลสองมิติคิดว่ามันเป็นแผ่นหนาหนึ่งอะตอมกราไฟท์ชิ้นหนึ่งคือแผ่นงานเหล่านี้ซ้อนกันไส้ดินสอกราไฟท์มีความมันเนื่องจากแผ่นหนาหนึ่งอะตอมลื่นมาก
-
สวมแผ่น
-
สวมแถบ
-
บูช
-
สไลด์ประกอบ
-
ส่วนประกอบคู่มือ
กราไฟท์หล่อลื่นด้วยตนเองเสียบปลอกแขนบรอนซ์
เสียบปลอกลูกปืนแบบหล่อลื่นตัวเองของกราไฟท์
-
บูชขนาดนิ้ว
-
บูชขนาดเมตริก
ข้อมูลทางเทคนิค
เกรด | 50 # | 50S1 | 50S2 | 50S3 | 650S5 |
วัสดุ | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
ความหนาแน่น | 8 | 8.9 | 7.8 | 8.9 | 8 |
ความแข็ง | ≥210 | ≥70 | ≥ 150 | ≥75 | ≥235 |
ความต้านทานแรงดึง | ≥750 | ≥ 250 | ≥500 | ≥270 | ≥800 |
ความแข็งแรงของผลผลิต | ≥450 | ≥90 | ≥260 | ≥ 150 | ≥450 |
การยืดตัว | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
ค่าสัมประสิทธิ์ o การขยายตัวเชิงเส้น | 1.9 × 10-5 / ℃ | 1.8 × 10-5 / ℃ | 1.6 × 10-5 / ℃ | 1.8 × 10-5 / ℃ | 1.9 × 10-5 / ℃ |
Max.Temp | -40 ~ + 300 ℃ | -40 ~ + 400 ℃ | -40 ~ + 400 ℃ | -40 ~ + 400 ℃ | -40 ~ + 300 ℃ |
โหลด Max.dynamic | 100 | 60 | 50 | 70 | 120 |
Max.speed (แห้ง) | 15 | 10 | 20 | 10 | 15 |
N / mm² * m / s (การหล่อลื่น) | 200 | 60 | 60 | 80 | 200 |
การเปลี่ยนรูปของการบีบอัด | <0.01 มม | <0.05 มม | <0.04 มม | <0.05 มม |
<0.005 มม |
การใช้งาน
แบริ่งแขนหล่อลื่นในตัวสำหรับอุปกรณ์ก่อสร้าง, บูชลิงค์บูมสำหรับพลั่วไฟฟ้า, ลิงค์สลับและบูชไกด์สำหรับเครื่องฉีด, อุปกรณ์โรงถลุงเหล็ก, เตาเผา, อุปกรณ์อบแห้ง, เครื่องคั่ว, แบบกด, สายการประกอบ, โครงสร้างไฟฟ้าพลังน้ำ, รอก , อุปกรณ์รอก, ยางรถยนต์และเครื่องจักรโรงกระดาษและงานอุตสาหกรรมอื่น ๆ อีกมากมาย.
วัสดุ
C86300 แมงกานีสบรอนซ์
C86300 การใช้งานทั่วไป ได้แก่ แบริ่งรับภาระงานหนักความเร็วต่ำเกียร์ลูกเบี้ยวและชิ้นส่วนกระบอกไฮดรอลิกทองแดงแมงกานีสหล่อต่อเนื่องเป็น โลหะผสมทองแดงที่มีความแข็งแรงสูงและไม่ผ่านความร้อน มีไว้สำหรับใช้ในงานที่ต้องการการผสมผสานที่ดีระหว่างลักษณะการสึกหรอที่โดดเด่นและความแข็งแรงของแบริ่งสูงสำหรับงานหนักและความเร็วที่ช้า
ปลอกแบริ่งแบบหล่อลื่นด้วยตัวเองขายบูชบรอนซ์หน้าแปลน
C86300 บูชกราไฟท์บรอนซ์แมงกานีส |
|
ธาตุ |
เนื้อหา (%) |
ทองแดง Cu |
60.0-68.0 |
ตะกั่ว Pb |
≤0.2 |
ดีบุก, Sn |
≤0.2 |
สังกะสีสังกะสี |
22 ~ 28 |
เหล็ก Fe |
2.0-4.0 |
อลูมิเนียม, Al |
5.0-7.50 |
แมงกานีส, Mn |
2.5-5.0 |
|
|
C86200 บูชกราไฟท์บรอนซ์แมงกานีส |
|
ธาตุ |
เนื้อหา (%) |
ทองแดง Cu |
60.0-68.0 |
ตะกั่ว Pb |
≤0.2 |
ดีบุก, Sn |
≤0.2 |
สังกะสีสังกะสี |
22 ~ 28 |
เหล็ก Fe |
2.0-4.0 |
อลูมิเนียม, Al |
3.0-4.90 |
แมงกานีส, Mn |
2.5-5.0 |
ประสิทธิภาพ
Graphite Plugged Cast Bronze Bushings สามารถใช้งานได้ในกรณีที่ต้องรองรับงานหนักที่ความเร็วต่ำถึงปานกลาง
Plug Graphite Cast Bronze Bushing สามารถทนได้ อุณหภูมิสูงถึง 570 F
คุณสมบัติแบริ่งแขนหล่อลื่นในตัวช่วยให้ใช้ตลับลูกปืนในกรณีที่การหล่อลื่นเป็นเรื่องยากราคาแพงในการใช้งานและไม่สามารถใช้จาระบี / น้ำมันได้การหล่อลื่นที่ดีเยี่ยมทำได้แม้ภายใต้การโหลดสูงด้วยความเร็วต่ำ
ปลอกลูกปืนแบบหล่อลื่นตัวเองพร้อมสารหล่อลื่นชนิดแข็งที่ฝังมาเป็นพิเศษช่วยลดแรงเสียดทานค่าสัมประสิทธิ์แรงเสียดทาน: 0.04 ถึง 0.2
บูช | ความยาว | |||||||||||||
ขนาด (มม.) | ||||||||||||||
ID | OD | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 | 35 | |||
¢ ง | ¢ ง | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | |||
8 | 8 | 0.028 | 12 | 0.018 |
081208 101408 |
081210 101410 |
081212 101412 |
81215 | 101420 | |||||
10 | 0.013 | 0.007 | 101415 | |||||||||||
10 | 0.028 | 14 | 0.018 | |||||||||||
0.013 | 0.007 | |||||||||||||
12 | 12 | 0.034 | 18 | 0.018 | 121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 | |
0.016 | 0.007 | |||||||||||||
13 | 13 | 0.034 | 19 | 0.021 | 131910 | 131912 | พ.ศ. 131915 | 131920 | ||||||
0.016 | 0.006 | |||||||||||||
14 | 14 | 0.034 | 20 | 0.021 | 142010 | 142012 | 142015 | 142020 | 142025 | 142030 | ||||
0.016 | 0.006 | |||||||||||||
15 | 15 | 0.034 | 21 | 0.021 | 152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | |||
0.016 | 0.006 | |||||||||||||
16 | 16 | 0.034 | 22 | 0.021 | 162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | 162235 | |
0.016 | 0.006 | |||||||||||||
17 | 17 | 0.034 | 23 | 0.021 | 172315 | |||||||||
0.016 | 0.006 | |||||||||||||
18 | 18 | 0.034 | 24 | 0.021 | พ.ศ. 232412 | พ.ศ. 236715 | พ.ศ. 236716 | พ.ศ. 236720 | พ.ศ. 236725 | พ.ศ. 236730 | ||||
0.02 | 0.006 | |||||||||||||
19 | 19 | 0.041 | 26 | 0.021 | 192615 | พ.ศ. 246920 | ||||||||
0.02 | 0.006 | |||||||||||||
20 | 20 | 0.041 | 28 | 0.021 | 202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | 202835 | |
0.02 | 0.006 | |||||||||||||
20 | 0.041 | 30 | 0.021 | 203016 | 203020 | 203025 | 203030 | พ.ศ. 203035 | ||||||
0.02 | 0.006 | |||||||||||||
22 | 22 | 0.041 | 32 | 0.021 | 223212 | 223215 | 223220 | 223225 | ||||||
0.02 | 0.006 | |||||||||||||
25 | 0.041 | 33 | 0.025 | พ.ศ. 253312 | พ.ศ. 253315 | พ.ศ. 253316 | 253320 | พ.ศ. 253325 | พ.ศ. 253330 | พ.ศ. 253335 | ||||
25 | 0.02 | 0.009 | ||||||||||||
25 | 0.041 | 35 | 0.025 | 253512 | 2535 15 | 2535 16 | 253520 |
253525 |
พ.ศ. 253530 |
253535 |
||||
|
0.02 |
0.009 |
||||||||||||
28 |
28 |
0.041 |
38 |
0.025 |
|
|
|
|
|
|
283820 |
283825 |
283830 |
|
0.02 |
0.009 |
|||||||||||||
|
30 |
0.041 |
38 |
0.025 |
|
|
303812 |
303815 |
|
|
303820 |
303825 |
303830 |
303835 |
30 |
0.02 |
0.009 |
||||||||||||
|
30 |
0.041 |
40 |
0.025 |
|
|
304012 |
304015 |
|
|
304020 |
304025 |
304030 |
304035 |
|
0.02 |
0.009 |
||||||||||||
31.5 |
31.5 |
0.05 |
40 |
0.025 |
|
|
|
|
|
|
|
|
314030 |
|
0.025 |
0.009 |
|||||||||||||
32 |
32 |
0.05 |
42 |
0.025 |
|
|
|
|
|
|
324220 |
|
324230 |
|
0.025 |
0.009 |
|||||||||||||
|
35 |
0.05 |
44 |
0.025 |
|
|
|
|
|
|
354420 |
354425 |
354430 |
354435 |
35 |
0.025 |
0.009 |
||||||||||||
|
35 |
0.05 |
45 |
0.025 |
|
|
|
|
|
|
354520 |
354525 |
354530 |
354435 |
|
0.025 |
0.009 |
||||||||||||
38 |
38 |
0.05 |
48 |
0.025 |
|
|
|
|
|
|
|
|
|
|
0.025 |
0.009 |
|||||||||||||
40 |
40 |
0.05 |
50 |
0.025 |
|
|
|
405015 |
|
|
405020 |
405025 |
405030 |
405035 |
0.025 |
0.009 |
|||||||||||||
40 |
0.05 |
55 |
0.03 |
|
|
|
405515 |
|
|
|
|
405530 |
405535 |
|
0.025 |
0.011 |
|||||||||||||
45 |
45 |
0.05 |
55 |
0.03 |
|
|
|
|
|
|
|
|
455530 |
455535 |
0.025 |
0.011 |
|||||||||||||
45 |
0.05 |
56 |
0.03 |
|
|
|
|
|
|
|
|
455630 |
455635 |
|
0.025 |
0.011 |
|||||||||||||
45 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
456030 |
456035 |
|
0.025 |
0.011 |
|||||||||||||
50 |
50 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
506030 |
506035 |
0.025 |
0.011 |
|||||||||||||
50 |
0.05 |
62 |
0.03 |
|
|
|
|
|
|
506220 |
|
506230 |
506235 |
|
0.025 |
0.011 |
|||||||||||||
50 |
0.05 |
65 |
0.03 |
|
|
|
|
|
|
|
|
506530 |
|
|
0.025 |
0.011 |
|||||||||||||
55 |
55 |
0.06 |
70 |
0.03 |
|
|
|
|
|
|
|
|
557030 |
557035 |
0.03 |
0.011 |
|||||||||||||
|
60 |
0.06 |
74 |
0.03 |
|
|
|
|
|
|
|
|
607430 |
607435 |
60 |
0.03 |
0.011 |
||||||||||||
|
60 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
607530 |
607535 |
|
0.03 |
0.011 |
||||||||||||
63 |
63 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
|
|
0.03 |
0.011 |
|||||||||||||
65 |
65 |
0.06 |
80 |
0.03 |
|
|
|
|
|
|
|
|
|
658035 |
0.03 |
0.011 |
|||||||||||||
70 |
70 |
0.06 |
85 |
0.035 |
|
|
|
|
|
|
|
|
708530 |
708535 |
0.03 |
0.013 |
|||||||||||||
70 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
75 |
75 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
75 |
0.06 |
95 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
80 |
0.06 |
96 |
0.035 |
|
|
|
|
|
|
|
|
|
|
80 |
0.03 |
0.013 |
||||||||||||
|
80 |
0.06 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
||||||||||||
85 |
85 |
0.071 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
90 |
90 |
0.071 |
110 |
0.035 |
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
100 |
100 |
0.071 |
120 |
0.035 |
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
110 |
110 |
0.071 |
130 |
0.035 |
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
120 |
120 |
0.071 |
140 |
0.04 |
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
125 |
125 |
0.063 |
145 |
0.04 |
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
130 |
130 |
0.063 |
150 |
0.04 |
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
140 |
140 |
0.063 |
160 |
0.04 |
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
150 |
150 |
0.063 |
170 |
0.04 |
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
160 |
160 |
0.063 |
180 |
0.04 |
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
ความยาว |
|
|
id |
od |
|
|
||||||||
|
|
ปะเก็น |
|
|||||||||||
|
|
¢ ง |
¢ ง |
|
|
|||||||||
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
130 |
140 |
150 |
|
|
|
|
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
|
|
(JDB) |
|
|
|
|
|
|
|
|
|
|
|
|
8 |
12 |
- |
|
|
|
|
|
|||||||||||
10 |
14 |
-1003 |
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
12 |
18 |
-1203 |
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
13 |
19 |
-1303 |
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
14 |
20 |
-1403 |
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
15 |
21 |
-1503 |
|
|
||||||||||||||
162240 |
|
|
|
|
|
|
|
|
|
|
16 |
22 |
-1603 |
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
17 |
23 |
-1803 |
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
18 |
24 |
-2005 |
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
19 |
26 |
-2005 |
|
|
||||||||||||||
202840 |
202850 |
|
|
|
|
|
|
|
|
|
20 |
28 |
-2005 |
|
|
||||||||||||||
203040 |
|
|
|
|
|
|
|
|
|
|
20 |
30 |
-2505 * |
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
22 |
32 |
-2505 |
|
|
||||||||||||||
253340 |
พ.ศ. 253350 |
พ.ศ. 253360 |
|
|
|
|
|
|
|
|
25 |
33 |
-2505 |
|
|
||||||||||||||
253540 |
253550 |
|
|
|
|
|
|
|
|
|
25 |
35 |
-3005 * |
|
|
||||||||||||||
283840 |
|
|
|
|
|
|
|
|
|
|
28 |
38 |
-3005 |
|
|
||||||||||||||
303840 |
303850 |
303860 |
|
|
|
|
|
|
|
|
30 |
38 |
-3005 |
|
|
||||||||||||||
304040 |
304050 |
304060 |
|
|
|
|
|
|
|
|
30 |
40 |
-3505 * |
|
|
||||||||||||||
314040 |
|
|
|
|
|
|
|
|
|
|
31.5 |
40 |
-3505 |
|
|
||||||||||||||
324240 |
|
|
|
|
|
|
|
|
|
|
32 |
42 |
-3505 |
|
|
||||||||||||||
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
44 |
-3505 |
|
|
||||||||||||||
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
45 |
-3505 |
|
|
||||||||||||||
384840 |
|
|
|
|
|
|
|
|
|
|
38 |
48 |
-4007 * |
|
|
||||||||||||||
405040 |
405050 |
405060 |
405070 |
405080 |
|
|
|
|
|
|
40 |
50 |
-4007 |
|
|
||||||||||||||
405540 |
405550 |
405560 |
|
|
|
|
|
|
|
|
40 |
55 |
-4507 |
|
|
||||||||||||||
455540 |
455550 |
455560 |
|
|
|
|
|
|
|
|
45 |
55 |
-4507 |
|
|
||||||||||||||
455640 |
455650 |
455660 |
|
|
|
|
|
|
|
|
45 |
56 |
-4507 |
|
|
||||||||||||||
456040 |
456040 |
456050 |
456070 |
456080 |
|
|
|
|
|
|
45 |
60 |
-4507 |
|
|
||||||||||||||
506040 |
506040 |
506050 |
506070 |
506080 |
|
|
|
|
|
|
50 |
60 |
-5008 |
|
|
||||||||||||||
506240 |
506240 |
506250 |
506270 |
|
|
|
|
|
|
|
50 |
62 |
-5008 |
|
|
||||||||||||||
506540 |
506550 |
506560 |
506570 |
506580 |
|
5065100 |
5065120 |
|
|
|
50 |
65 |
-5008 |
|
|
||||||||||||||
557040 |
557050 |
557060 |
557070 |
|
|
|
|
|
|
|
55 |
70 |
-5508 |
|
|
||||||||||||||
607440 |
607450 |
607460 |
607470 |
607480 |
|
|
|
|
|
|
60 |
74 |
-6008 |
|
|
||||||||||||||
607540 |
607550 |
607560 |
607570 |
607580 |
|
6075100 |
6075120 |
|
|
|
60 |
75 |
-6008 |
|
|
||||||||||||||
|
|
637560 |
637570 |
637580 |
|
|
|
|
|
|
63 |
75 |
-6508 * |
|
|
||||||||||||||
658040 |
658050 |
658060 |
658070 |
658080 |
|
|
|
|
|
|
65 |
80 |
-6508 |
|
|
||||||||||||||
708540 |
708550 |
708560 |
708570 |
708080 |
|
7085100 |
7085120 |
|
|
|
70 |
85 |
-7010 |
|
|
||||||||||||||
|
709050 |
709060 |
709070 |
709080 |
|
|
|
|
|
|
70 |
90 |
-7010 |
|
|
||||||||||||||
|
759050 |
759060 |
759070 |
759080 |
|
7590100 |
|
|
|
|
75 |
90 |
-7510 |
|
|
||||||||||||||
|
|
759060 |
759070 |
759580 |
|
7590100 |
|
|
|
|
75 |
95 |
-7510 |
|
|
||||||||||||||
809640 |
809650 |
809660 |
809670 |
809680 |
|
8096100 |
8096120 |
|
|
|
80 |
96 |
-8010 |
|
|
||||||||||||||
8011040 |
8011050 |
8011060 |
8011070 |
8011080 |
|
80110100 |
80110120 |
|
80110140 |
|
80 |
100 |
-8010 |
|
|
||||||||||||||
|
|
8511060 |
|
8511080 |
|
|
|
|
|
|
85 |
100 |
-9010 * |
|
|
||||||||||||||
|
9011050 |
9011060 |
|
9011080 |
9011090 |
90110100 |
90100120 |
|
|
|
90 |
110 |
-9010 |
|
|
||||||||||||||
|
10012050 |
10012060 |
10012070 |
10012080 |
10012090 |
100120100 |
100120120 |
|
100120140 |
|
100 |
120 |
-10010 |
|
|
||||||||||||||
|
11013050 |
|
11013070 |
11013080 |
|
110130100 |
110130120 |
|
|
|
110 |
130 |
-12010 * |
|
|
||||||||||||||
|
|
|
12014070 |
12014080 |
12014090 |
120140100 |
120140120 |
|
120140140 |
|
120 |
140 |
-12010 |
|
|
||||||||||||||
|
|
|
|
|
|
125145100 |
125145120 |
|
|
|
125 |
145 |
- |
|
|
||||||||||||||
|
|
|
|
13015080 |
|
130150100 |
|
130145130 |
|
|
130 |
150 |
- |
|
|
||||||||||||||
|
|
|
|
|
|
140160100 |
|
|
140160140 |
|
140 |
160 |
- |
|
|
||||||||||||||
|
|
|
|
15017080 |
|
150170100 |
|
|
|
150170150 |
150 |
170 |
- |
|
|
||||||||||||||
|
|
|
|
16718080 |
|
167180100 |
|
|
|
160180150 |
160 |
180 |
- |
|
|
